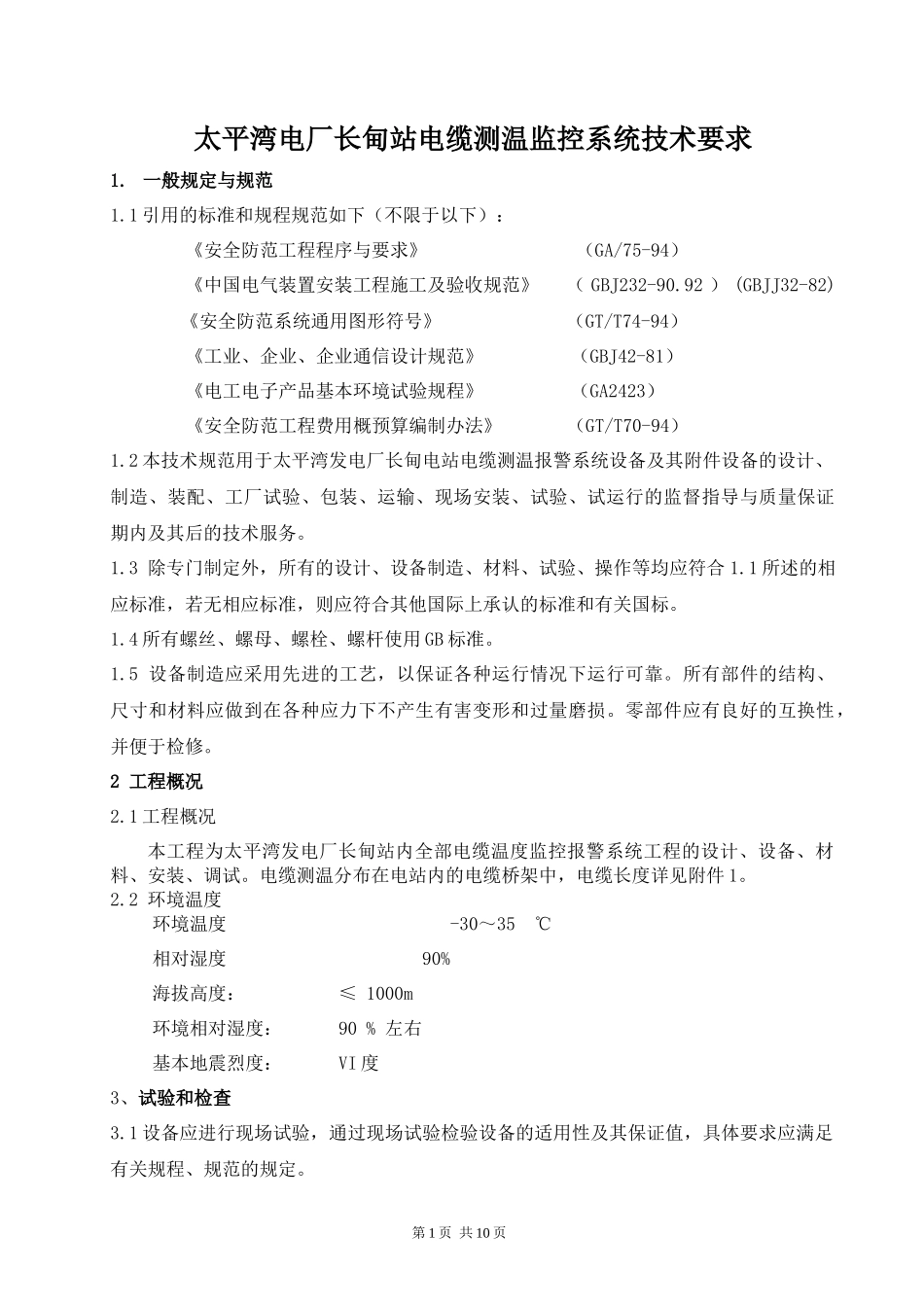

太平湾电厂长甸站电缆测温监控系统技术要求1.一般规定与规范1.1引用的标准和规程规范如下（不限于以下）：《安全防范工程程序与要求》（GA/75-94）《中国电气装置安装工程施工及验收规范》（GBJ232-90.92）(GBJJ32-82)《安全防范系统通用图形符号》（GT/T74-94）《工业、企业、企业通信设计规范》（GBJ42-81）《电工电子产品基本环境试验规程》（GA2423）《安全防范工程费用概预算编制办法》（GT/T70-94）1.2本技术规范用于太平湾发电厂长甸电站电缆测温报警系统设备及其附件设备的设计、制造、装配、工厂试验、包装、运输、现场安装、试验、试运行的监督指导与质量保证期内及其后的技术服务。1.3除专门制定外，所有的设计、设备制造、材料、试验、操作等均应符合1.1所述的相应标准，若无相应标准，则应符合其他国际上承认的标准和有关国标。1.4所有螺丝、螺母、螺栓、螺杆使用GB标准。1.5设备制造应采用先进的工艺，以保证各种运行情况下运行可靠。所有部件的结构、尺寸和材料应做到在各种应力下不产生有害变形和过量磨损。零部件应有良好的互换性，并便于检修。2工程概况2.1工程概况本工程为太平湾发电厂长甸站内全部电缆温度监控报警系统工程的设计、设备、材料、安装、调试。电缆测温分布在电站内的电缆桥架中，电缆长度详见附件1。2.2环境温度环境温度-30～35℃相对湿度90%海拔高度：≤1000m环境相对湿度：90%左右基本地震烈度：VI度3、试验和检查3.1设备应进行现场试验，通过现场试验检验设备的适用性及其保证值，具体要求应满足有关规程、规范的规定。第1页共10页3.2现场试验应有试验大纲试验大纲应包括试验项目、试验准备、试验方法、试验程序、试验标准，试验时间及进度等。3.3现场试验后及时形成现场试验报告，经各方面审核后提交给需方。4、标志、包装、运输、贮存4.1标志每台设备都应加上识别标志，以便与说明文件对照。在整个系统中标志应一致。标志应牢固的固定在部件上。4.2包装产品应有内包装和外包装，插件插箱及可动部分应锁紧扎牢，包装应有防尘、防雨、防水、防潮、防震等措施。4.3贮存所提供的设备应能在环境温度为-25～55℃，湿度不大于85%，无腐蚀性和爆炸性气体的室内储存。5技术要求5.1基本要求5.1.1提供的设备均应为经国家有关产品质量监督检测部门检验合格的产品，具有省级及以上主管部门颁发的资质，该产品应具有国家定点专业检测中心检验报告，投标人应具有代理该产品授权证明和省级以上安防机构的资质认证（叁级以上包括叁级）。5.1.2提供的设备应安全可靠、使用方便、技术先进、经济合理，并满足本工程中的特殊要求。5.1.3应按本技术规范要求，负责长甸站电缆测温系统的设计、编程、调试。5.2一般技术要求：5.2.1当电缆温度过高时，系统控制主机发出报警信号，显示终端推出测温点画面，同时有报警信号输出给计算机监控系统。5.2.2电缆测温系统控制主机应配有标准RS—232和RS485串行接口，具备与全厂火灾报警系统、门禁系统通信等功能，串口应有充分余量，为今后需要的设备相连提供保证。5.2.3要求采用远程分布式计算机监控方式构成监测报警系统。实现分布在电站内所有电缆的温度采集与监测，现场多点数据以数据总线通讯方式远传到长甸站继保室电缆温度监测系统控制主机。5.2.4合理地布设电缆测温元件，以保证桥架内电缆温度的有效监测。5.2.5要求多点温度监测以并行总线方式采集数据。第2页共10页5.2.6要求上位监控计算机能够实时地监测所有电缆温度数据；并能根据不同区域设置报警温度值；提供温度数据记录、实时趋势、历史趋势显示、报警记录的查询。5.2.7系统应提供故障、报警信息指示，能够快速准确判断、定位故障点，提供测温点布置图。5.2.8现场设备（包括传感器及采集模块）要安装可靠、布局合理，便于维护及维修。5.2.9温度实时值要准确无误，实测精度高，测量精度不低于±0.5℃。5.2.10所用测温元件、传输设备可靠性要高。5.2.11所选用部件通用性好，容易购买备品、备件。5.2.12具有报警复位功能。5.2.13应有工程设计方案、施工方案。5.2.14电磁兼容性a)测温系统电气装置应能承受来自电源和周围环境的电磁干扰，同时，电磁干扰应减小到最...
