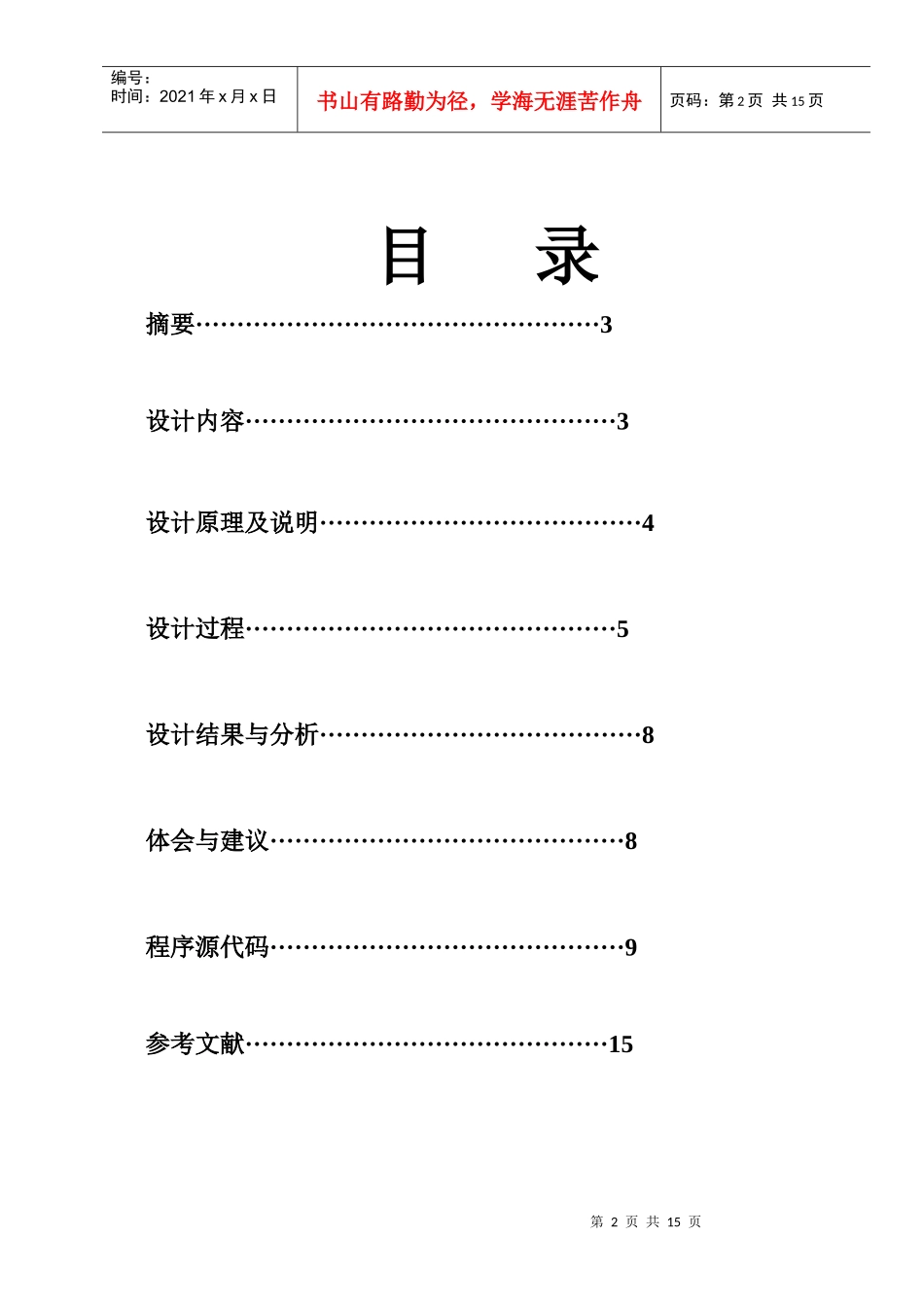

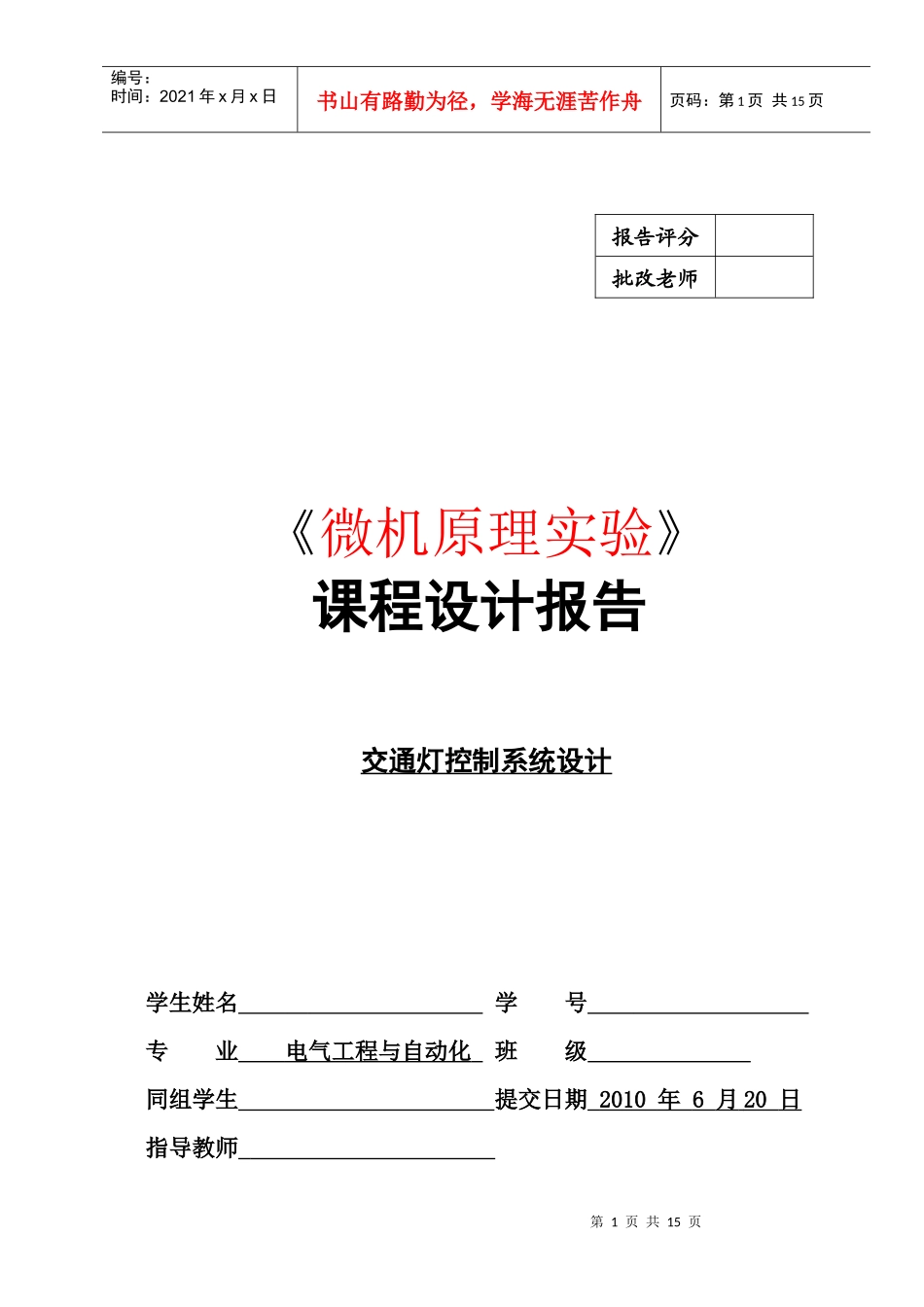

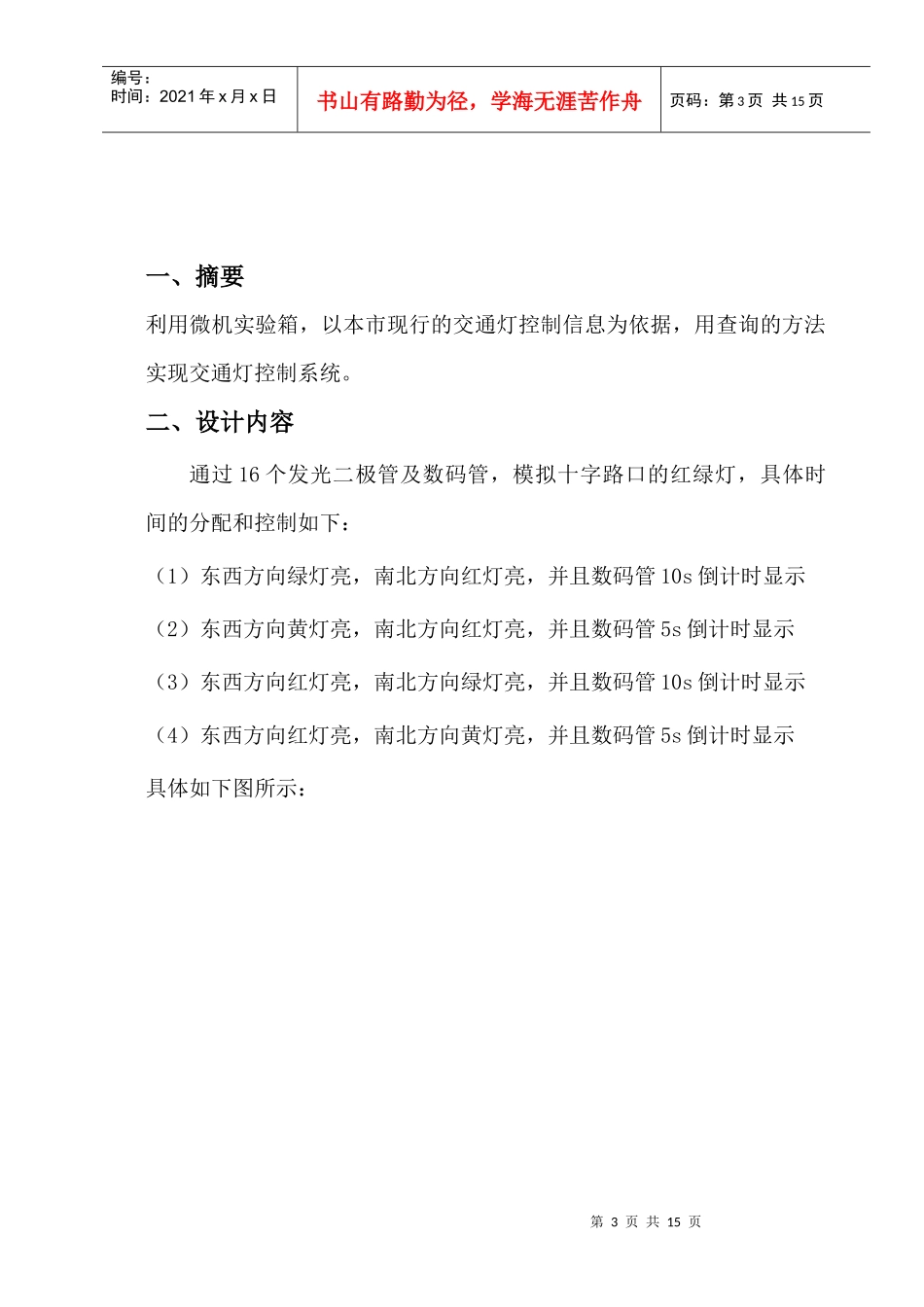

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页《微机原理实验》课程设计报告交通灯控制系统设计学生姓名学号专业电气工程与自动化班级同组学生提交日期2010年6月20日指导教师报告评分批改老师第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录摘要·················································3设计内容·············································3设计原理及说明·······································4设计过程·············································5设计结果与分析·······································8体会与建议···········································8程序源代码···········································9参考文献············································15第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一、摘要利用微机实验箱，以本市现行的交通灯控制信息为依据，用查询的方法实现交通灯控制系统。二、设计内容通过16个发光二极管及数码管，模拟十字路口的红绿灯，具体时间的分配和控制如下：（1）东西方向绿灯亮，南北方向红灯亮，并且数码管10s倒计时显示（2）东西方向黄灯亮，南北方向红灯亮，并且数码管5s倒计时显示（3）东西方向红灯亮，南北方向绿灯亮，并且数码管10s倒计时显示（4）东西方向红灯亮，南北方向黄灯亮，并且数码管5s倒计时显示具体如下图所示：第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页要求：用8255的A口、B口控制16位LED灯，选择方式0，输出I/O接口电路控制数码管，使用软件延迟或硬件延迟，其中使用硬件延迟芯片8254计时更为精确。三、设计原理及说明8255的性质及简介：并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页入/出方式、方式2--双向选通工作方式。8255的内部结构及引脚如图1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图1-2所示。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页实验说明：由于实验室的仪器上只有16个发光二极管，所以还得弄清楚是每个发光二极管所代表的灯的颜色及方向。16个发光二级管，且从高到低依次为：D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0。在设计的过程中做了如下的规定：R表示红灯，G表示绿灯，Y表示黄灯，E表示方向东，W表示方向西，S表示方向南，N表示方向北，D15D14表示ER，D13D12表示SR，D11D10表示EG，D9D8表示SG，D7D6表示WR，D5D4表示NR，D3D2表示WG，D1D0表示NG，D15D14D11D10表示EY，D7D6D3D2表示WY，D13D12D9D8表示SY，D5D4D1D0表示NY。最后要在实验室通过软件进行调试，调试通过后即可看到设计的结果。四、设计过程（1）根据要求分析可知：东西方向绿灯亮的同时南北方向红灯亮第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页东西方向黄灯亮的同时南北方向红灯亮东西方向红灯亮的同时南北方向绿灯亮东西方向红灯亮的同时南北方向黄灯亮（2）完成单元电路的设计及参数计算（3）电路元器件...
