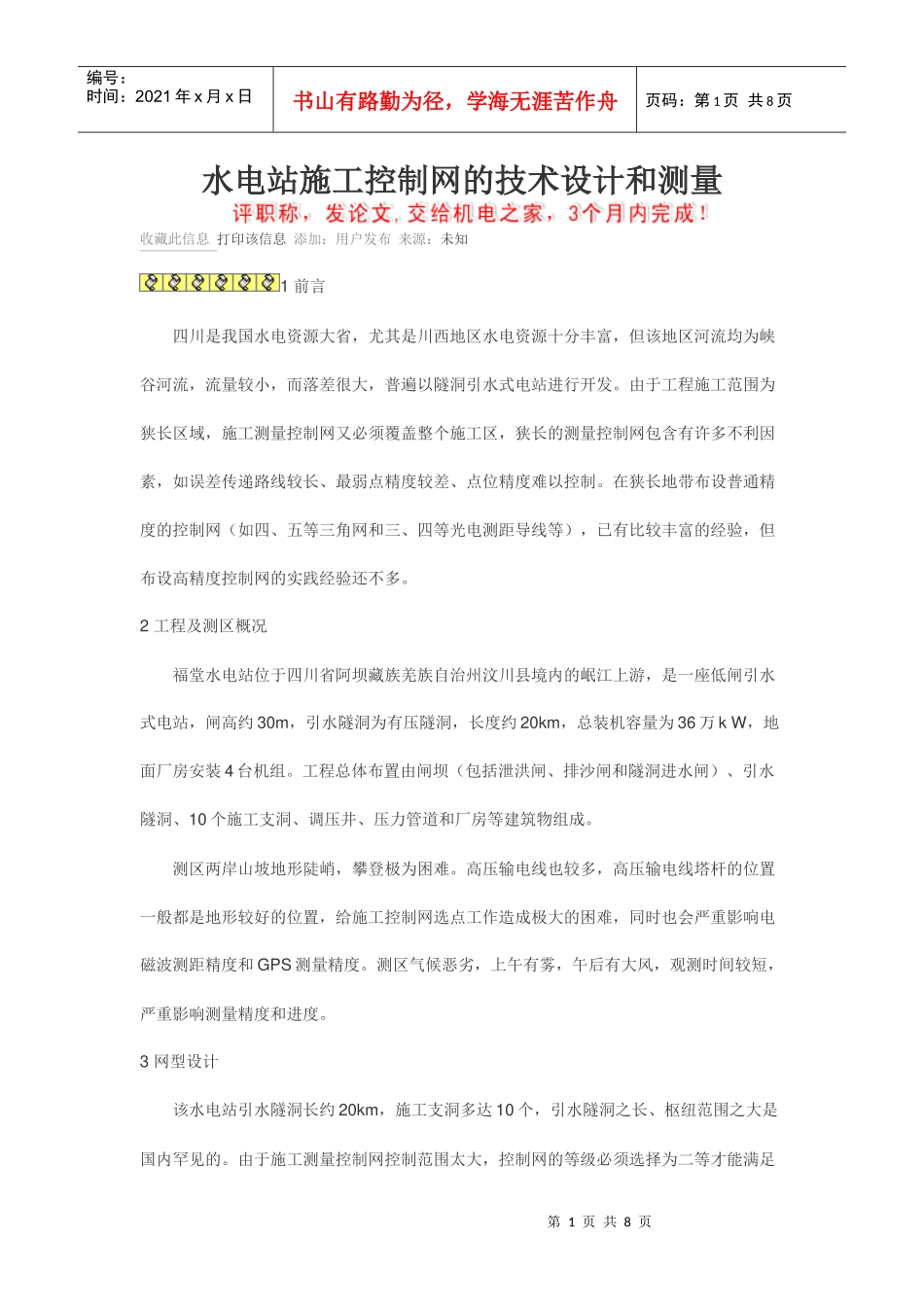

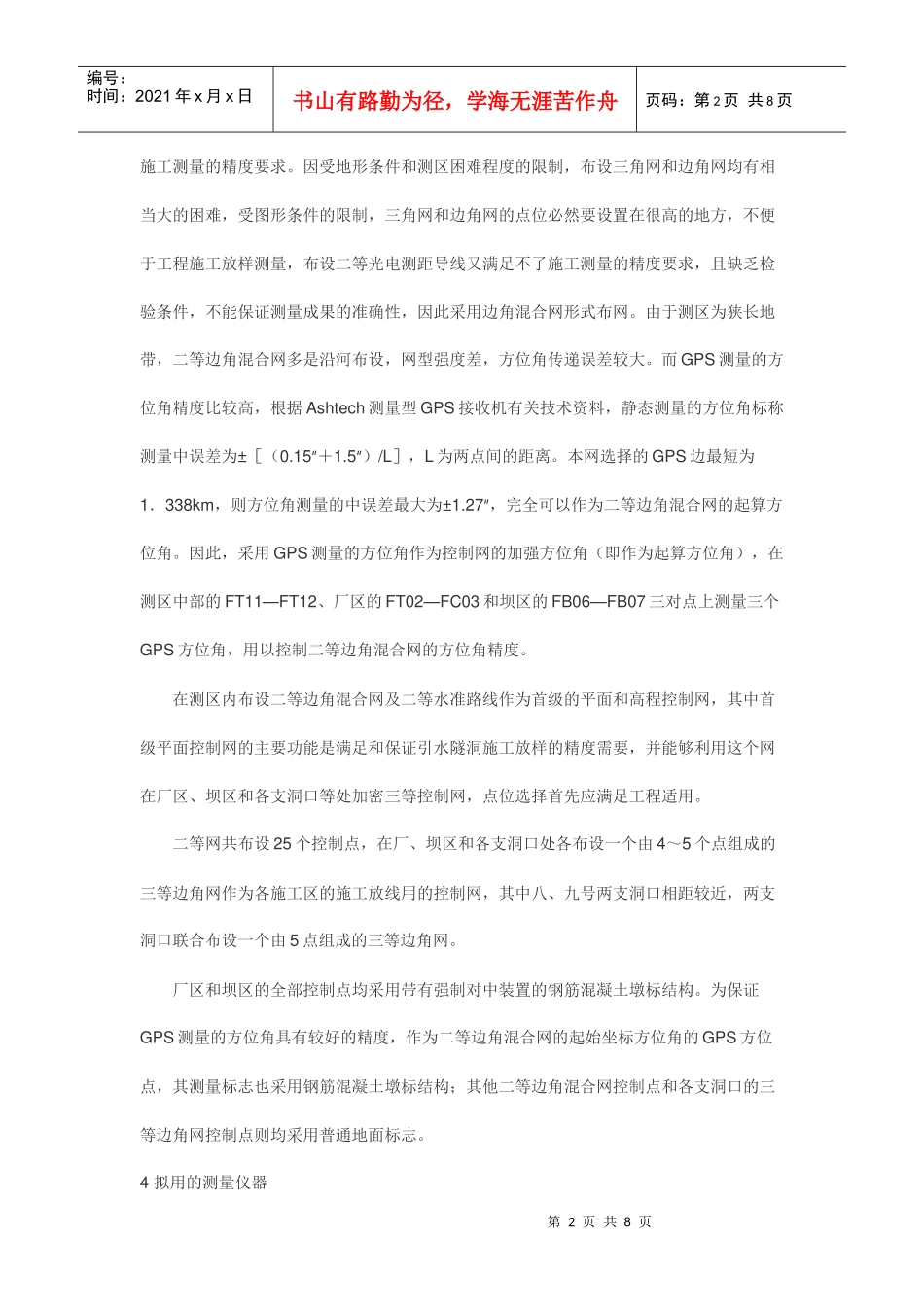

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页水电站施工控制网的技术设计和测量收藏此信息打印该信息添加：用户发布来源：未知1前言四川是我国水电资源大省，尤其是川西地区水电资源十分丰富，但该地区河流均为峡谷河流，流量较小，而落差很大，普遍以隧洞引水式电站进行开发。由于工程施工范围为狭长区域，施工测量控制网又必须覆盖整个施工区，狭长的测量控制网包含有许多不利因素，如误差传递路线较长、最弱点精度较差、点位精度难以控制。在狭长地带布设普通精度的控制网（如四、五等三角网和三、四等光电测距导线等），已有比较丰富的经验，但布设高精度控制网的实践经验还不多。2工程及测区概况福堂水电站位于四川省阿坝藏族羌族自治州汶川县境内的岷江上游，是一座低闸引水式电站，闸高约30m，引水隧洞为有压隧洞，长度约20km，总装机容量为36万kW，地面厂房安装4台机组。工程总体布置由闸坝（包括泄洪闸、排沙闸和隧洞进水闸）、引水隧洞、10个施工支洞、调压井、压力管道和厂房等建筑物组成。测区两岸山坡地形陡峭，攀登极为困难。高压输电线也较多，高压输电线塔杆的位置一般都是地形较好的位置，给施工控制网选点工作造成极大的困难，同时也会严重影响电磁波测距精度和GPS测量精度。测区气候恶劣，上午有雾，午后有大风，观测时间较短，严重影响测量精度和进度。3网型设计该水电站引水隧洞长约20km，施工支洞多达10个，引水隧洞之长、枢纽范围之大是国内罕见的。由于施工测量控制网控制范围太大，控制网的等级必须选择为二等才能满足第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页施工测量的精度要求。因受地形条件和测区困难程度的限制，布设三角网和边角网均有相当大的困难，受图形条件的限制，三角网和边角网的点位必然要设置在很高的地方，不便于工程施工放样测量，布设二等光电测距导线又满足不了施工测量的精度要求，且缺乏检验条件，不能保证测量成果的准确性，因此采用边角混合网形式布网。由于测区为狭长地带，二等边角混合网多是沿河布设，网型强度差，方位角传递误差较大。而GPS测量的方位角精度比较高，根据Ashtech测量型GPS接收机有关技术资料，静态测量的方位角标称测量中误差为±［（0.15″＋1.5″）/L］，L为两点间的距离。本网选择的GPS边最短为1．338km，则方位角测量的中误差最大为±1.27″，完全可以作为二等边角混合网的起算方位角。因此，采用GPS测量的方位角作为控制网的加强方位角（即作为起算方位角），在测区中部的FT11—FT12、厂区的FT02—FC03和坝区的FB06—FB07三对点上测量三个GPS方位角，用以控制二等边角混合网的方位角精度。在测区内布设二等边角混合网及二等水准路线作为首级的平面和高程控制网，其中首级平面控制网的主要功能是满足和保证引水隧洞施工放样的精度需要，并能够利用这个网在厂区、坝区和各支洞口等处加密三等控制网，点位选择首先应满足工程适用。二等网共布设25个控制点，在厂、坝区和各支洞口处各布设一个由4～5个点组成的三等边角网作为各施工区的施工放线用的控制网，其中八、九号两支洞口相距较近，两支洞口联合布设一个由5点组成的三等边角网。厂区和坝区的全部控制点均采用带有强制对中装置的钢筋混凝土墩标结构。为保证GPS测量的方位角具有较好的精度，作为二等边角混合网的起始坐标方位角的GPS方位点，其测量标志也采用钢筋混凝土墩标结构；其他二等边角混合网控制点和各支洞口的三等边角网控制点则均采用普通地面标志。4拟用的测量仪器第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页GPS测量拟用三台套LeicaWILD200型双频GPS接收机，接收机的标称精度为5mm＋1×D×10－6。角度测量拟用LeicaT2002电子经纬仪，仪器标称精度为±0.5″。距离测量拟用LeicaDI2002光电测距仪，仪器标称精度为±（1mm＋1×D×10－6）。水准测量拟用ZeissNI002水准仪，仪器标称精度为±（0.2～0.3）mm／km。5控制网精度的预期分析5.1平面控制网精度分析平面控制网按照两级布设，一级网为二等边...
