欧姆定律-串并联电流电压计算习题精选VIP免费

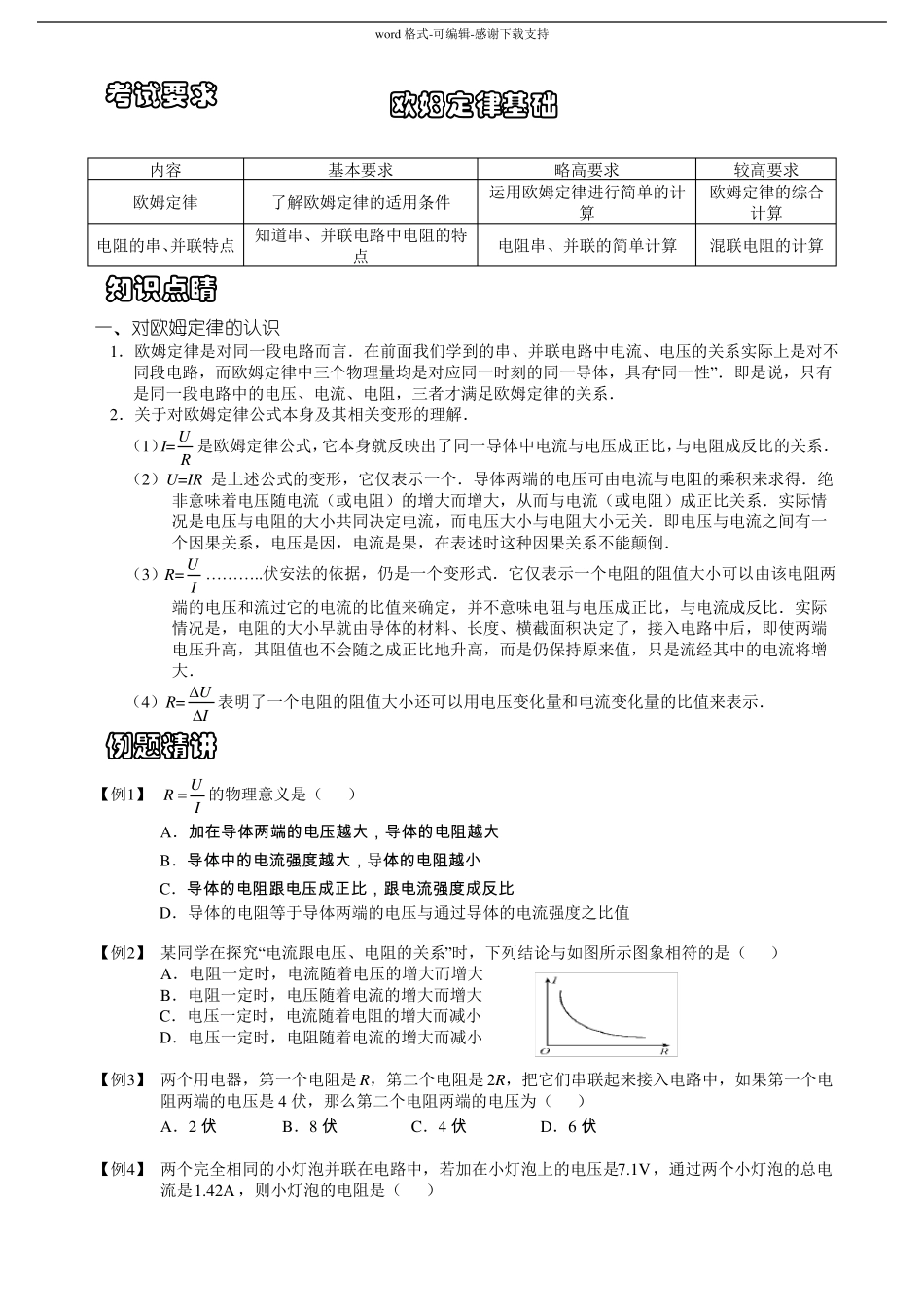

欧姆定律-串并联电流电压计算习题精选_第1页
1/7

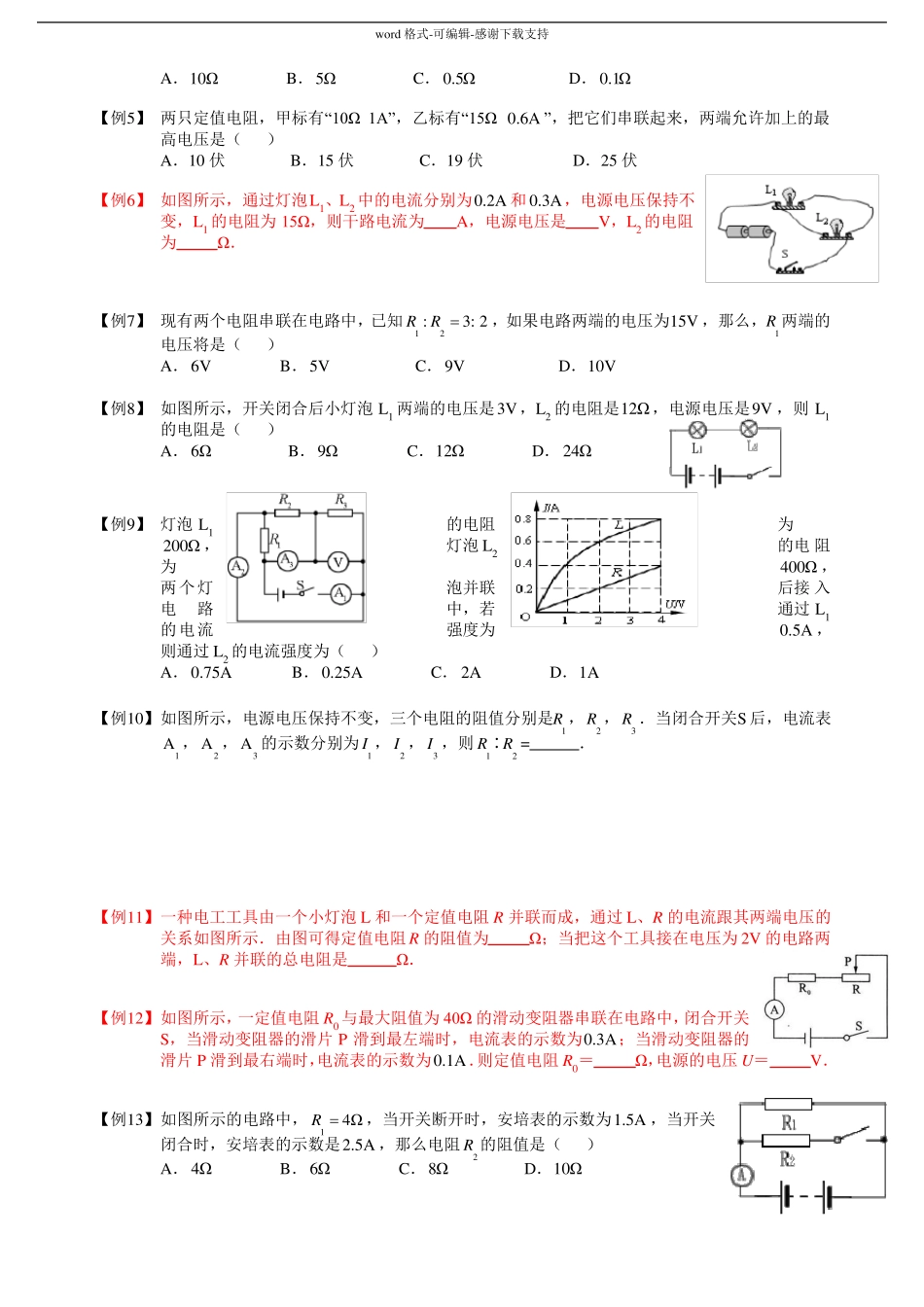

欧姆定律-串并联电流电压计算习题精选_第2页
2/7

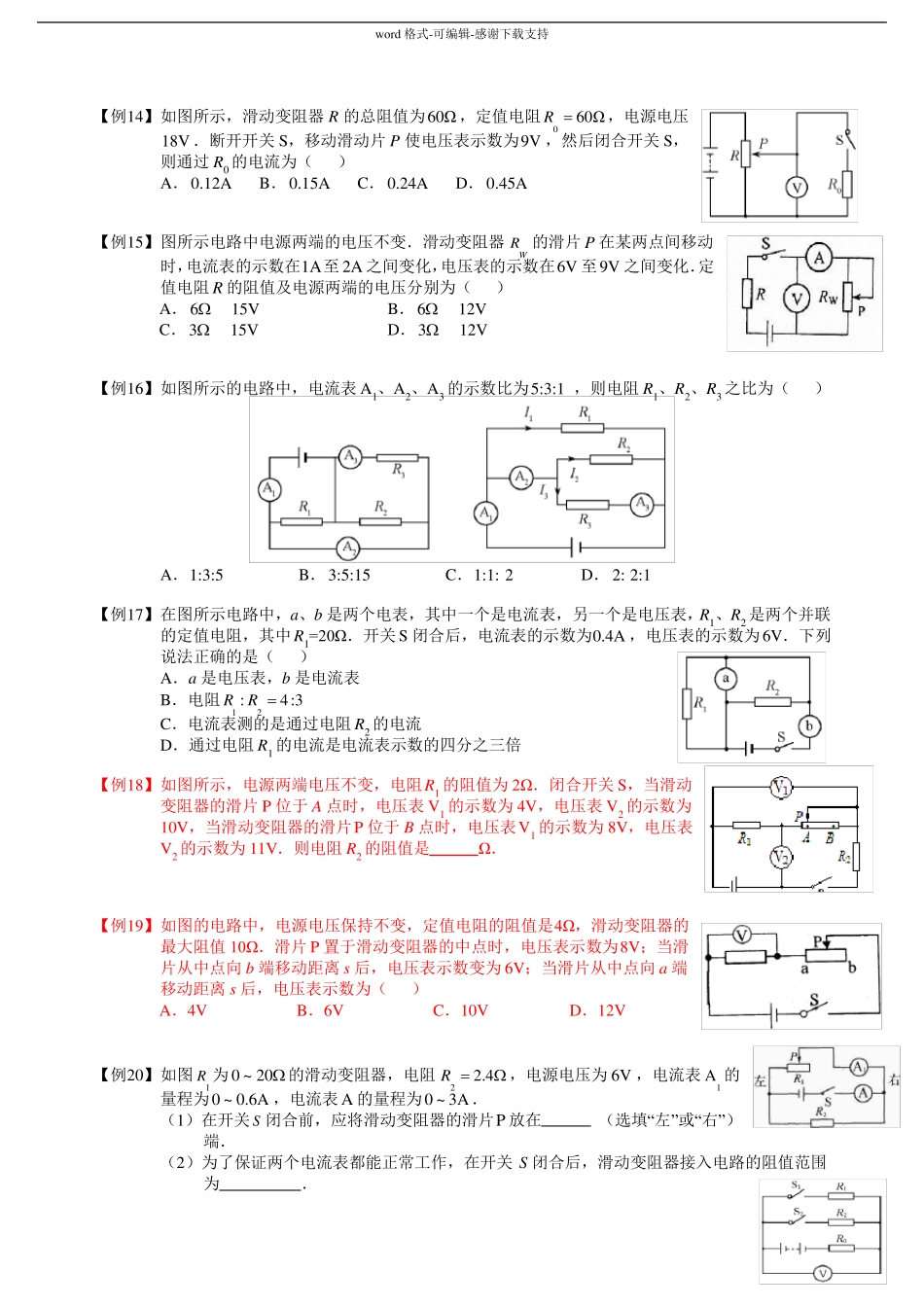

欧姆定律-串并联电流电压计算习题精选_第3页
3/7
word格式-可编辑-感谢下载支持考试要求内容欧姆定律欧姆定律基础略高要求运用欧姆定律进行简单的计算电阻串、并联的简单计算较高要求欧姆定律的综合计算混联电阻的计算基本要求了解欧姆定律的适用条件知道串、并联电路中电阻的特点电阻的串、并联特点知识点睛一、对欧姆定律的认识1.欧姆定律是对同一段电路而言.在前面我们学到的串、并联电路中电流、电压的关系实际上是对不同段电路,而欧姆定律中三个物理量均是对应同一时刻的同一导体,具有“同一性”.即是说,只有是同一段电路中的电压、电流、电阻,三者才满足欧姆定律的关系.2.关于对欧姆定律公式本身及其相关变形的理解.U(1)I=是欧姆定律公式,它本身就反映出了同一导体中电流与电压成正比,与电阻成反比的关系.R(2)U=IR是上述公式的变形,它仅表示一个.导体两端的电压可由电流与电阻的乘积来求得.绝非意味着电压随电流(或电阻)的增大而增大,从而与电流(或电阻)成正比关系.实际情况是电压与电阻的大小共同决定电流,而电压大小与电阻大小无关.即电压与电流之间有一个因果关系,电压是因,电流是果,在表述时这种因果关系不能颠倒.U(3)R=………..伏安法的依据,仍是一个变形式.它仅表示一个电阻的阻值大小可以由该电阻两I端的电压和流过它的电流的比值来确定,并不意味电阻与电压成正比,与电流成反比.实际情况是,电阻的大小早就由导体的材料、长度、横截面积决定了,接入电路中后,即使两端电压升高,其阻值也不会随之成正比地升高,而是仍保持原来值,只是流经其中的电流将增大.U(4)R=表明了一个电阻的阻值大小还可以用电压变化量和电流变化量的比值来表示.I例题精讲【例1】RU的物理意义是()IA.加在导体两端的电压越大,导体的电阻越大B.导体中的电流强度越大,导体的电阻越小C.导体的电阻跟电压成正比,跟电流强度成反比D.导体的电阻等于导体两端的电压与通过导体的电流强度之比值【例2】某同学在探究“电流跟电压、电阻的关系”时,下列结论与如图所示图象相符的是()A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小【例3】两个用电器,第一个电阻是R,第二个电阻是2R,把它们串联起来接入电路中,如果第一个电阻两端的电压是4伏,那么第二个电阻两端的电压为()A.2伏B.8伏C.4伏D.6伏【例4】两个完全相同的小灯泡并联在电路中,若加在小灯泡上的电压是7.1V,通过两个小灯泡的总电流是1.42A,则小灯泡的电阻是()word格式-可编辑-感谢下载支持A.10ΩB.5ΩC.0.5ΩD.0.1Ω【例5】两只定值电阻,甲标有“10Ω1A”,乙标有“15Ω0.6A”,把它们串联起来,两端允许加上的最高电压是()A.10伏B.15伏C.19伏D.25伏【例6】如图所示,通过灯泡L1、L2中的电流分别为0.2A和0.3A,电源电压保持不变,L1的电阻为15Ω,则干路电流为A,电源电压是V,L2的电阻为Ω.【例7】现有两个电阻串联在电路中,已知R1:R23:2,如果电路两端的电压为15V,那么,R1两端的电压将是()A.6VB.5VC.9VD.10V【例8】如图所示,开关闭合后小灯泡L1两端的电压是3V,L2的电阻是12Ω,电源电压是9V,则L1的电阻是()A.6ΩB.9ΩC.12ΩD.24Ω【例9】灯泡L1的电阻灯泡L2200Ω,为两个灯泡并联电路中,若的电流强度为则通过L2的电流强度为()A.0.75AB.0.25AC.2AD.1A为的电阻400Ω,后接入通过L10.5A,【例10】如图所示,电源电压保持不变,三个电阻的阻值分别是R1,R2,R3.当闭合开关S后,电流表A1,A2,A3的示数分别为I1,I2,I3,则R1∶R2=.【例11】一种电工工具由一个小灯泡L和一个定值电阻R并联而成,通过L、R的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为Ω;当把这个工具接在电压为2V的电路两端,L、R并联的总电阻是Ω.【例12】如图所示,一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中,闭合开关S,当滑动变阻器的滑片P滑到最左端时,电流表的示数为0.3A;当滑动变阻器的滑片P滑到最右端时,电流表的示数为0.1A.则定值电阻R0=Ω,...
