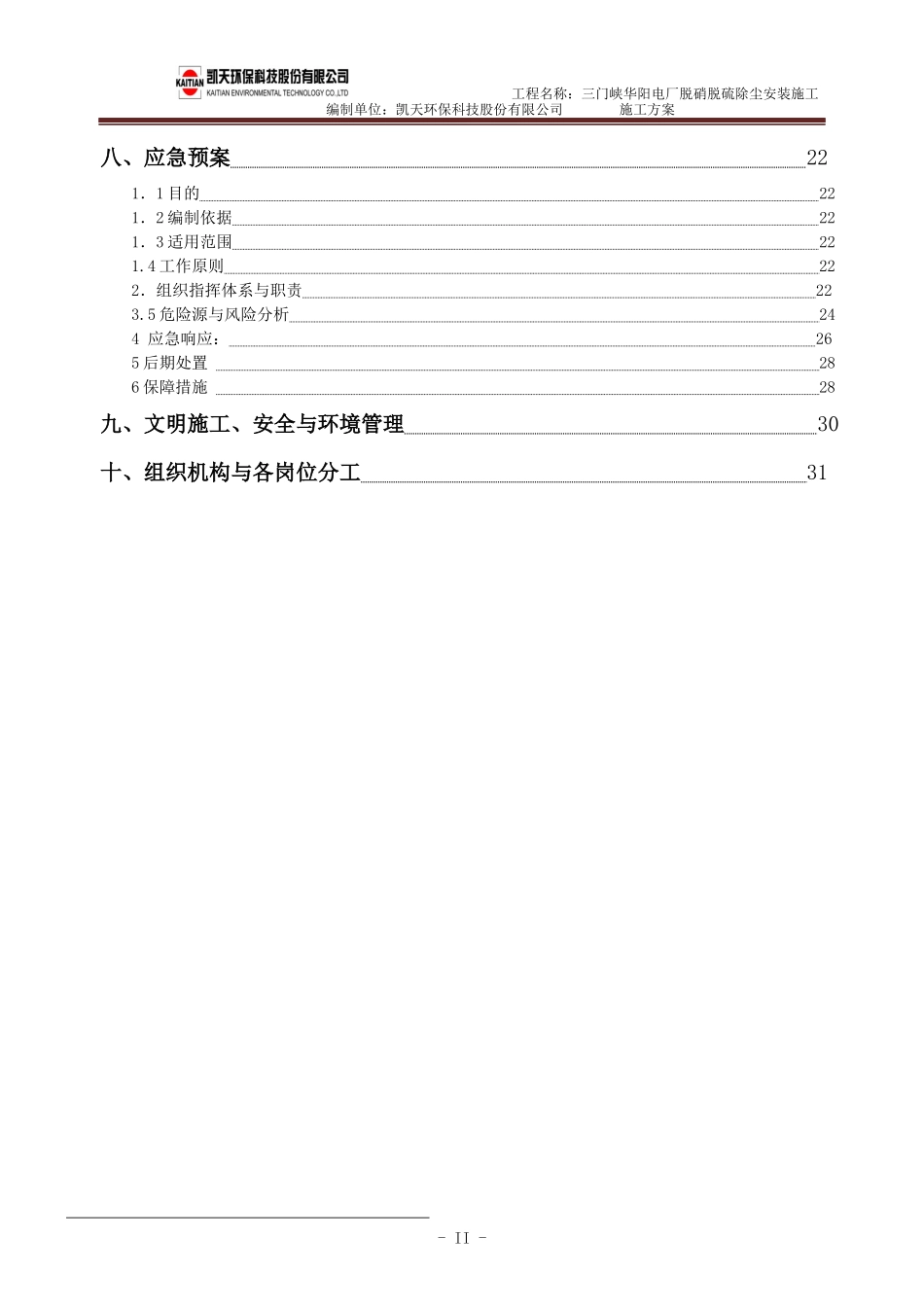

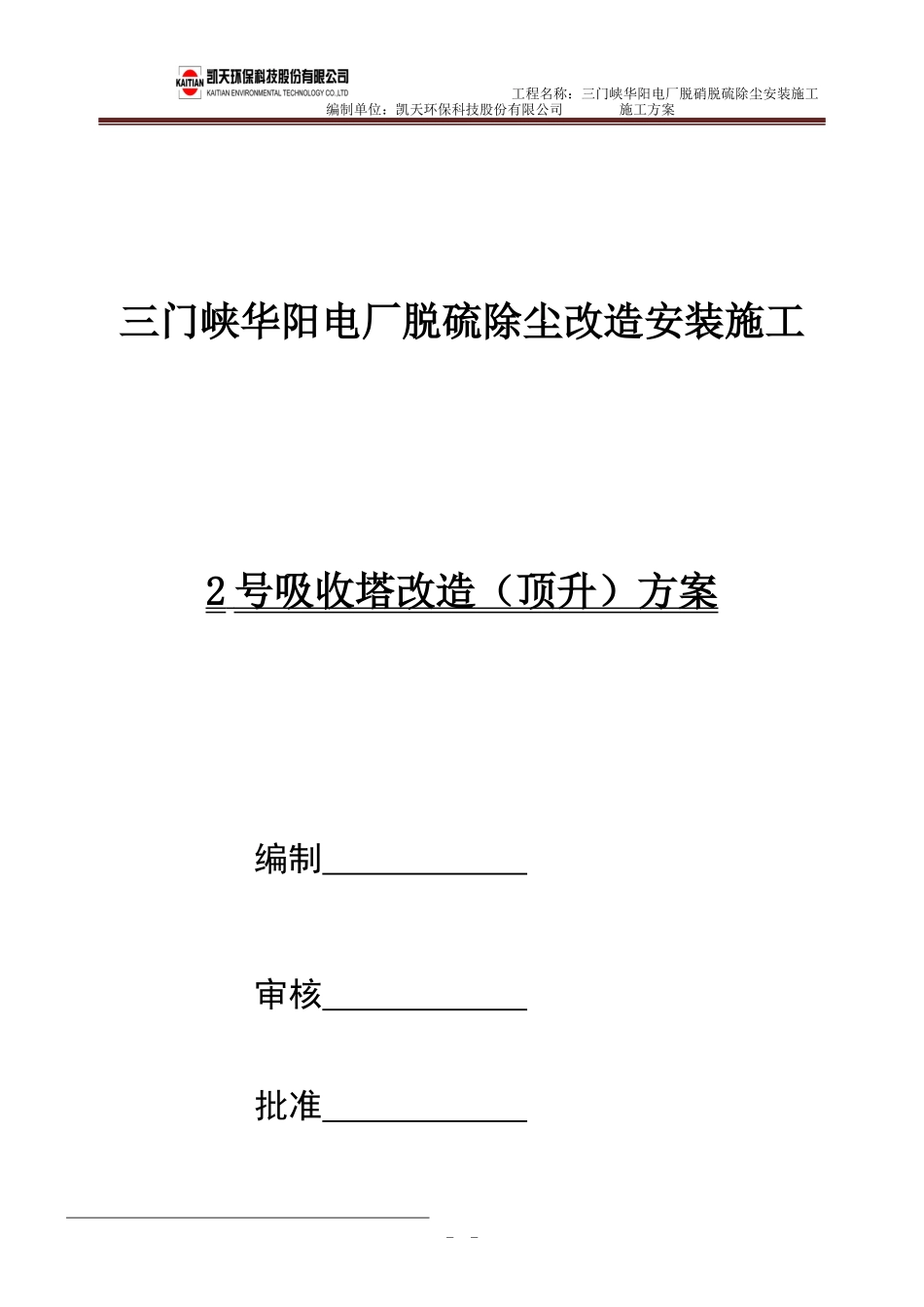

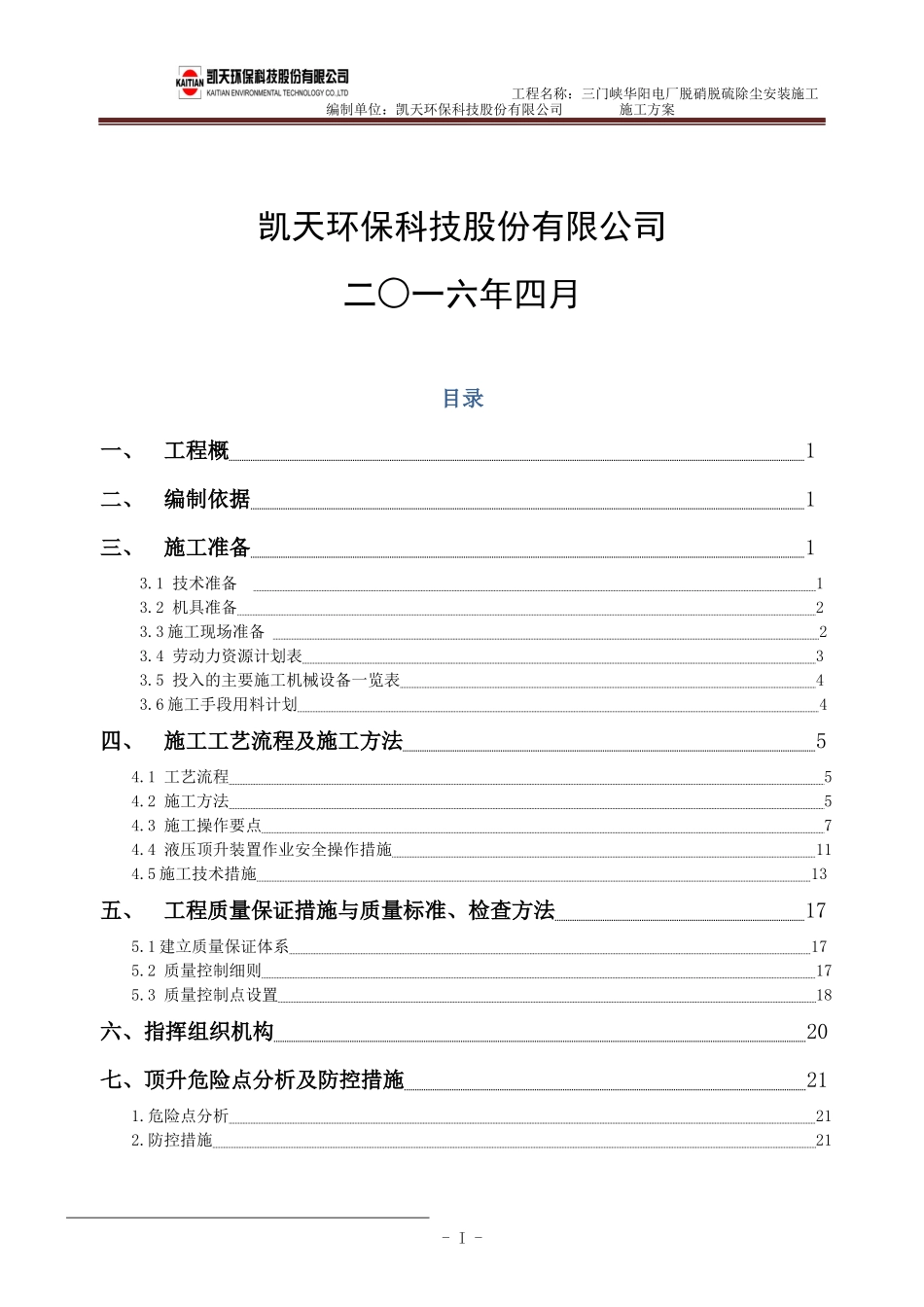

工程名称：三门峡华阳电厂脱硝脱硫除尘安装施工编制单位：凯天环保科技股份有限公司施工方案三门峡华阳电厂脱硫除尘改造安装施工2号吸收塔改造（顶升）方案编制审核批准--工程名称：三门峡华阳电厂脱硝脱硫除尘安装施工编制单位：凯天环保科技股份有限公司施工方案凯天环保科技股份有限公司二○一六年四月目录一、工程概1二、编制依据1三、施工准备13.1技术准备13.2机具准备23.3施工现场准备23.4劳动力资源计划表33.5投入的主要施工机械设备一览表43.6施工手段用料计划4四、施工工艺流程及施工方法54.1工艺流程54.2施工方法54.3施工操作要点74.4液压顶升装置作业安全操作措施114.5施工技术措施13五、工程质量保证措施与质量标准、检查方法175.1建立质量保证体系175.2质量控制细则175.3质量控制点设置18六、指挥组织机构20七、顶升危险点分析及防控措施211.危险点分析212.防控措施21-I-工程名称：三门峡华阳电厂脱硝脱硫除尘安装施工编制单位：凯天环保科技股份有限公司施工方案八、应急预案221．1目的221．2编制依据221．3适用范围221.4工作原则222．组织指挥体系与职责223.5危险源与风险分析244应急响应：265后期处置286保障措施28九、文明施工、安全与环境管理30十、组织机构与各岗位分工31-II-第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共34页一、工程概况此次三门峡华阳电厂2号机组烟气超低排放改造工程涉及吸收塔本体施工的主要内容为：将现有的2号吸收塔本体加高9.75m，在标高4.3m处加高2m、在32.08m处加高7.75m。锥顶重新制作安装，托盘支撑、除雾器支撑、喷淋层支撑等全部更换，进出口烟道进行改造。吸收塔外形为圆柱状、平底、锥顶罐体，吸收塔内径为12.5m,改造后总高度约49.2m，筒体钢板由16、14、12、10、8mm厚度组成。筒体外部水平布置多层环形加强圈。在标高4.3m处加高2m采用SQD型松卡式千斤顶液压提升完成。二、编制依据1)三门峡华阳发电有限责任公司2x320MW机组烟气超低排放改造工程招标文件、及其相关补充说明；2)现行有关本工程设计图纸规定的所有国家技术规范、规程；3)烟气脱硫工程吸收塔制装施工图纸；4)业主、总包单位的有关要求及操作规程。5)SQD型松卡式千斤顶液压提升设备使用技术要求6)《临时施工用电》JGJ46-20057)《电力施工安全规程》三、施工准备3.1技术准备1）熟练掌握施工图纸和有关规范、标准、设计要求，技术工程师向参加施工的所有人行技术交底。2）安全工程师向施工人员进行安全交底。3）当设计或设备说明书的技术质量要求与本的施工方案不符时，必须及时编制修订补充方案。4）现场动火措施齐全，动火已报审并经批准；5）焊工需具有合格的操作证。序号位号设备名称设备起吊规格(m)重量（吨）12号原吸收塔筒体φ12.5×35.438160吨2顶升总质量160吨第1页共34页第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页3.2机具准备1）根据施工组织设计中的施工机具计划，凡库存现有的，组织好维护保养，及时提供完好设备。2）凡需租赁的设备，落实好租赁单位，签订租赁合同。3）检查施工现场和预制场地是否能满足机具、设备的摆放和使用。3.3施工现场准备根据提升的需要在吸收塔内、外搭设脚手架。如下图：图为塔外脚手架第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页图为塔内脚手架3.4劳动力资源计划表单位：人工种按工程施工阶段投入劳动力情况第1周第2周第3周第4周第5周第6周钳工222222铆工131313131313焊工171717171717起重工222222电工555555防腐工101010101010普工101515151010第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页3.5投入的主要施工机械设备一览表序号机械设备名称规格型号数量额定功率设备状况使用天数备注1卷板机1完好租赁2汽车吊车50T1完好租赁3汽车吊车500T1完好租赁4液压千斤顶35T16完好租赁5液压泵站YB-601完好6半自动切割机2完好7电焊机35完好8角磨机10050完好9风机4完好10烘箱2完好3.6施工临时用料计划序号名称规格型号材质单位数量备注1钢板δ=3...
