有机薄膜太阳能电池的研究进展VIP免费

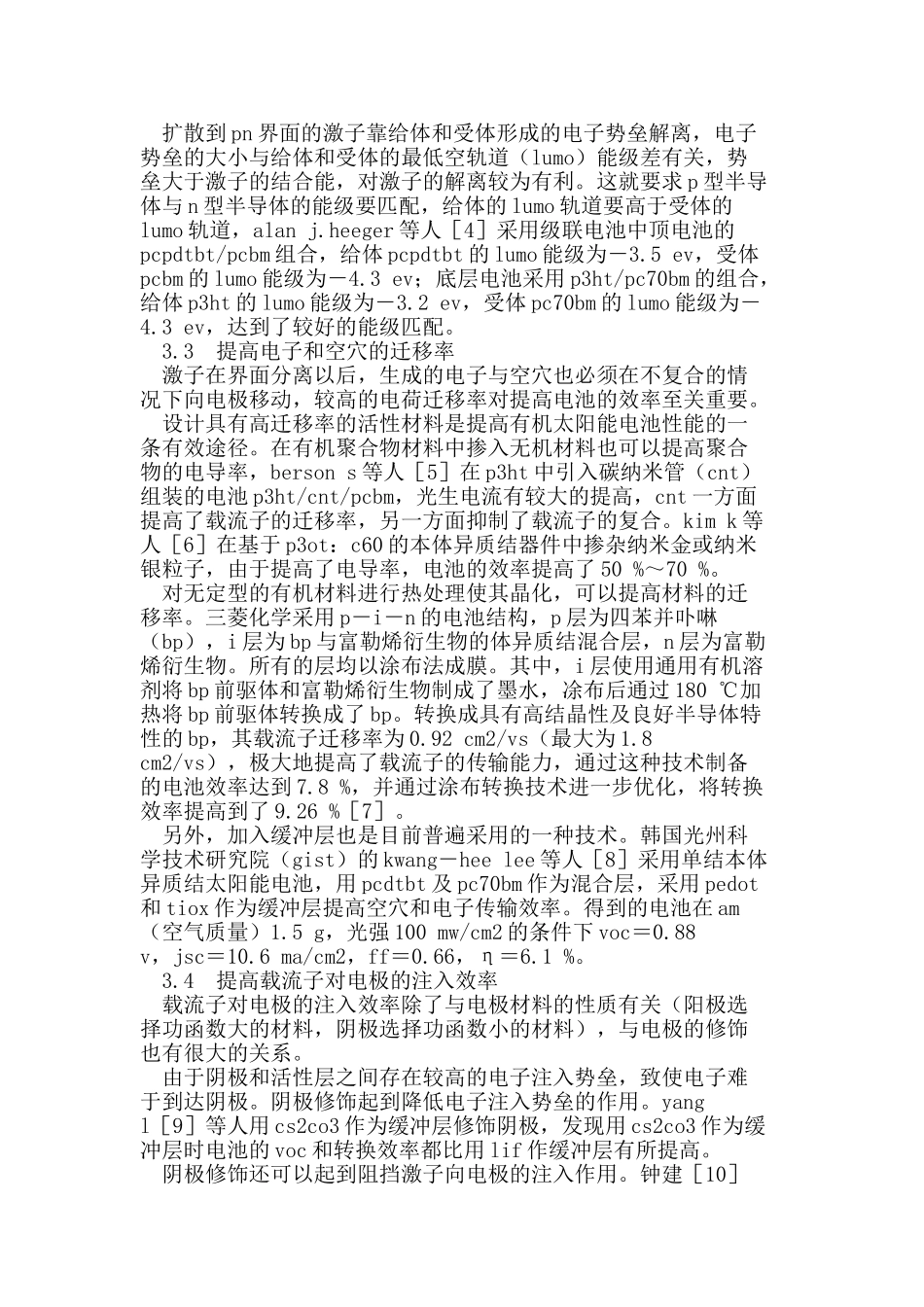

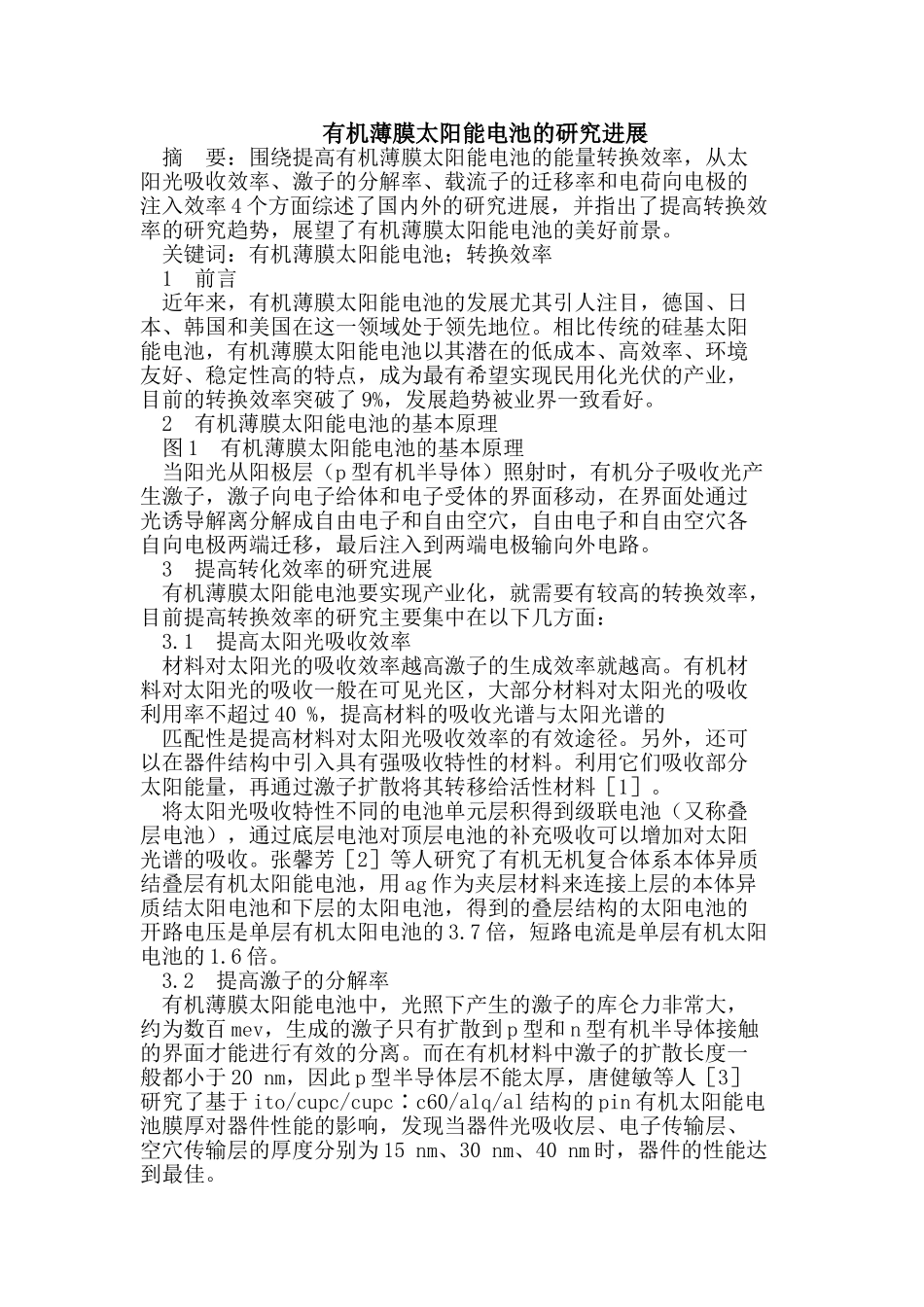

有机薄膜太阳能电池的研究进展摘要：围绕提高有机薄膜太阳能电池的能量转换效率，从太阳光吸收效率、激子的分解率、载流子的迁移率和电荷向电极的注入效率4个方面综述了国内外的研究进展，并指出了提高转换效率的研究趋势，展望了有机薄膜太阳能电池的美好前景。关键词：有机薄膜太阳能电池；转换效率1前言近年来，有机薄膜太阳能电池的发展尤其引人注目，德国、日本、韩国和美国在这一领域处于领先地位。相比传统的硅基太阳能电池，有机薄膜太阳能电池以其潜在的低成本、高效率、环境友好、稳定性高的特点，成为最有希望实现民用化光伏的产业，目前的转换效率突破了9%，发展趋势被业界一致看好。2有机薄膜太阳能电池的基本原理图1有机薄膜太阳能电池的基本原理当阳光从阳极层（p型有机半导体）照射时，有机分子吸收光产生激子，激子向电子给体和电子受体的界面移动，在界面处通过光诱导解离分解成自由电子和自由空穴，自由电子和自由空穴各自向电极两端迁移，最后注入到两端电极输向外电路。3提高转化效率的研究进展有机薄膜太阳能电池要实现产业化，就需要有较高的转换效率，目前提高转换效率的研究主要集中在以下几方面：3.1提高太阳光吸收效率材料对太阳光的吸收效率越高激子的生成效率就越高。有机材料对太阳光的吸收一般在可见光区，大部分材料对太阳光的吸收利用率不超过40%，提高材料的吸收光谱与太阳光谱的匹配性是提高材料对太阳光吸收效率的有效途径。另外，还可以在器件结构中引入具有强吸收特性的材料。利用它们吸收部分太阳能量，再通过激子扩散将其转移给活性材料［1］。将太阳光吸收特性不同的电池单元层积得到级联电池（又称叠层电池），通过底层电池对顶层电池的补充吸收可以增加对太阳光谱的吸收。张馨芳［2］等人研究了有机无机复合体系本体异质结叠层有机太阳能电池，用ag作为夹层材料来连接上层的本体异质结太阳电池和下层的太阳电池，得到的叠层结构的太阳电池的开路电压是单层有机太阳电池的3.7倍，短路电流是单层有机太阳电池的1.6倍。3.2提高激子的分解率有机薄膜太阳能电池中，光照下产生的激子的库仑力非常大，约为数百mev，生成的激子只有扩散到p型和n型有机半导体接触的界面才能进行有效的分离。而在有机材料中激子的扩散长度一般都小于20nm，因此p型半导体层不能太厚，唐健敏等人［3］研究了基于ito/cupc/cupc∶c60/alq/al结构的pin有机太阳能电池膜厚对器件性能的影响，发现当器件光吸收层、电子传输层、空穴传输层的厚度分别为15nm、30nm、40nm时，器件的性能达到最佳。扩散到pn界面的激子靠给体和受体形成的电子势垒解离，电子势垒的大小与给体和受体的最低空轨道（lumo）能级差有关，势垒大于激子的结合能，对激子的解离较为有利。这就要求p型半导体与n型半导体的能级要匹配，给体的lumo轨道要高于受体的lumo轨道，alanj.heeger等人［4］采用级联电池中顶电池的pcpdtbt/pcbm组合，给体pcpdtbt的lumo能级为－3.5ev，受体pcbm的lumo能级为－4.3ev；底层电池采用p3ht/pc70bm的组合，给体p3ht的lumo能级为－3.2ev，受体pc70bm的lumo能级为－4.3ev，达到了较好的能级匹配。3.3提高电子和空穴的迁移率激子在界面分离以后，生成的电子与空穴也必须在不复合的情况下向电极移动，较高的电荷迁移率对提高电池的效率至关重要。设计具有高迁移率的活性材料是提高有机太阳能电池性能的一条有效途径。在有机聚合物材料中掺入无机材料也可以提高聚合物的电导率，bersons等人［5］在p3ht中引入碳纳米管（cnt）组装的电池p3ht/cnt/pcbm，光生电流有较大的提高，cnt一方面提高了载流子的迁移率，另一方面抑制了载流子的复合。kimk等人［6］在基于p3ot：c60的本体异质结器件中掺杂纳米金或纳米银粒子，由于提高了电导率，电池的效率提高了50%～70%。对无定型的有机材料进行热处理使其晶化，可以提高材料的迁移率。三菱化学采用p－i－n的电池结构，p层为四苯并卟啉（bp），i层为bp与富勒烯衍生物的体异质结混合层，n层为富勒烯衍生物。所有的层均以涂布法成膜。其中，i层使用通用有机溶剂将bp前驱体和富勒烯衍生物制成了墨水，凃布后通过180℃加热将bp前驱体转换成...
