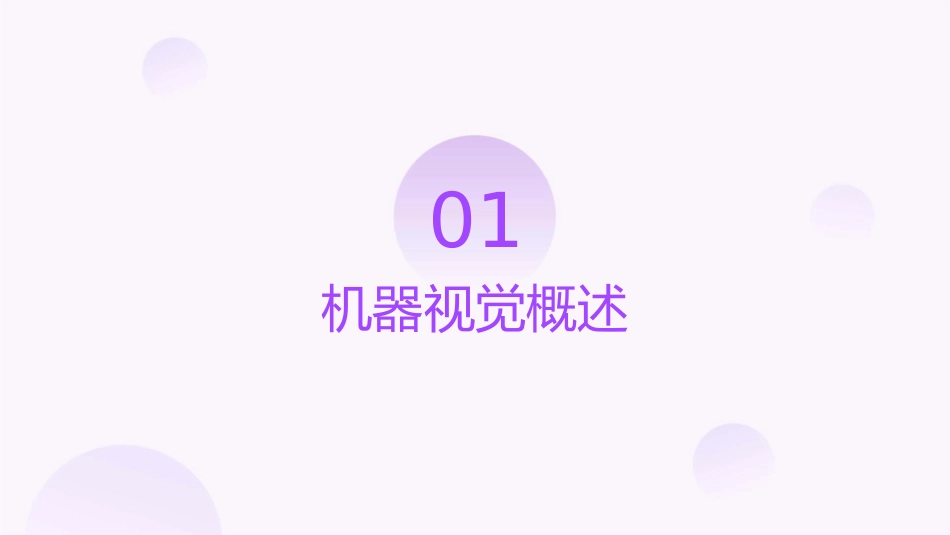

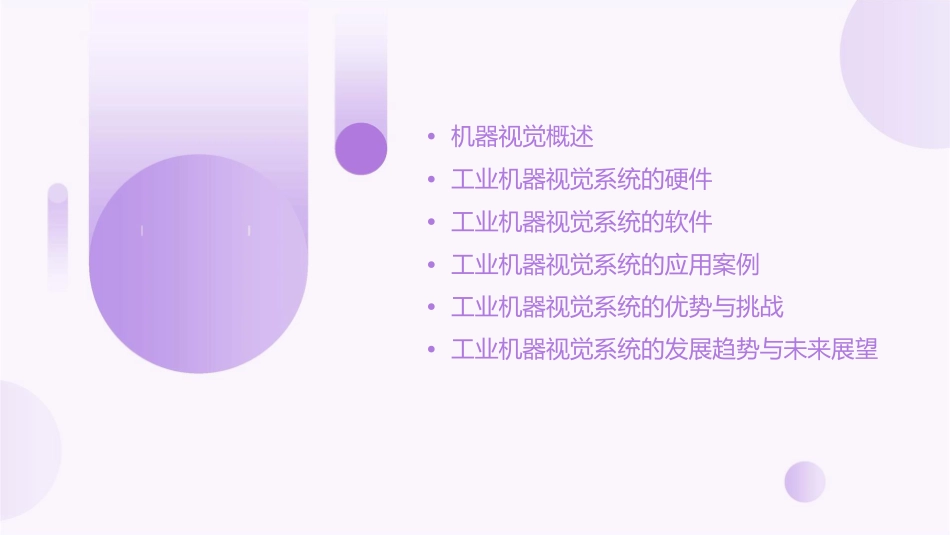

工业机器视觉系统•机器视觉概述•工业机器视觉系统的硬件•工业机器视觉系统的软件•工业机器视觉系统的应用案例•工业机器视觉系统的优势与挑战•工业机器视觉系统的发展趋势与未来展望01机器视觉概述机器视觉的定义机器视觉是人工智能领域的一个重要分支，其核心是利用机器代替人眼进行观察和分析。机器视觉系统通过图像传感器获取图像，然后利用计算机算法对图像进行处理和分析，从而实现对物体识别、测量、定位等功能。机器视觉系统的应用机器视觉系统被广泛应用于工业自动化、智能制造、智能物流等领域。在工业自动化领域，机器视觉系统被用于实现自动化检测、识别、定位等功能，从而提高生产效率和产品质量。在智能制造领域，机器视觉系统被用于实现智能制造过程的自动化和智能化，从而提高制造效率和制造质量。机器视觉系统的组成机器视觉系统主要由图像获取、图像处理、图像分析、控制执行等部分组成。控制执行部分主要根据分析结果进行控制执行，实现自动化控制。图像获取部分主要通过图像传感器获取图像，并进行预处理。图像分析部分主要对图像进行分析，提图像处理部分主要对图像进行各种处理，如去噪、增强、分割等。取有用的特征和信息。02工业机器视觉系统的硬件相机模拟相机模拟相机采用传统的摄像机原理，将图像转换为模拟信号。虽然其性能和精度较低，但成本较低且易于使用。数字相机数字相机是机器视觉系统的核心组件，负责捕捉图像并转换为数字信号。其性能和类型直接影响机器视觉系统的精度和速度。USB相机USB相机是一种通过USB接口连接的数字相机，具有较高的传输速度和灵活性。镜头定焦镜头变焦镜头CCTV镜头定焦镜头焦距固定，适用于特定距离和视野的拍摄。其优点是结构简单、价格低廉，但需要手动调节焦距。变焦镜头可以通过调节镜头的焦距来改变视野大小。其优点是适用范围广、可以自动调节焦距，但价格较高。CCTV镜头适用于监控和安全领域，价格低廉且易于安装。但其图像质量和稳定性通常较低。光源LED光源LED光源具有亮度高、寿命长、节能环保等优点。其颜色和亮度可以通过调节电流来改变，适用于多种应用场景。卤素光源卤素光源采用卤素灯作为光源，具有较高的亮度和均匀性。但其寿命较短且耗电量较大。高频荧光灯高频荧光灯具有较高的亮度和环保性，适用于对环保要求较高的场所。但其价格较高且启动速度较慢。图像采集卡PCI图像采集卡PCI图像采集卡通过PCI接口与计算机连接，具有较高的传输速度和稳定性。适用于对图像处理速度要求较高的应用场景。USB图像采集卡USB图像采集卡通过USB接口与计算机连接，具有灵活的连接方式和较快的传输速度。但其稳定性通常略低于PCI图像采集卡。03工业机器视觉系统的软件图像处理软件010203图像增强图像转换图像分析对输入的图像进行预处理，如去噪、对比度增强等，以提高图像质量。将输入的图像进行不同格式、分辨率、色彩空间的转换。对处理后的图像进行各种分析，如测量、计数、定位等。机器视觉算法特征提取模式识别图像跟踪从图像中提取有用的特征，如边缘、纹理、色彩等。利用机器学习等技术对提取的特征进行分类、识别和匹配。在连续的图像序列中跟踪目标对象的位置和运动。图像分析技术灰度分析将彩色图像转换为灰度图像，对灰度值进行分析和处理。色彩分析对图像中的色彩分布、色彩匹配和色彩变化进行分析。形态学分析对图像中的形状、大小、结构等进行测量和分析。04工业机器视觉系统的应用案例检测物体尺寸和形状总结词机器视觉系统可用于精确检测物体的尺寸和形状，确保产品质量。详细描述机器视觉系统通过高精度的相机和图像处理技术，可以快速获取物体的大小、形状、角度等信息，并进行分析和比较，确保产品符合规格要求。这种方法可以大大提高生产效率，降低人工检测的误差。检测物体表面缺陷总结词机器视觉系统可用于检测物体表面缺陷，如划痕、气泡、色差等，提高产品良品率。详细描述机器视觉系统通过高分辨率的相机和图像处理技术，能够捕捉到物体表面的微小缺陷，如划痕、气泡、色差等。系统可以设置检测标准，一旦发现缺陷，立即进行报警或剔除，确保产品良品率。识别物体特征总结词机器视觉系...
