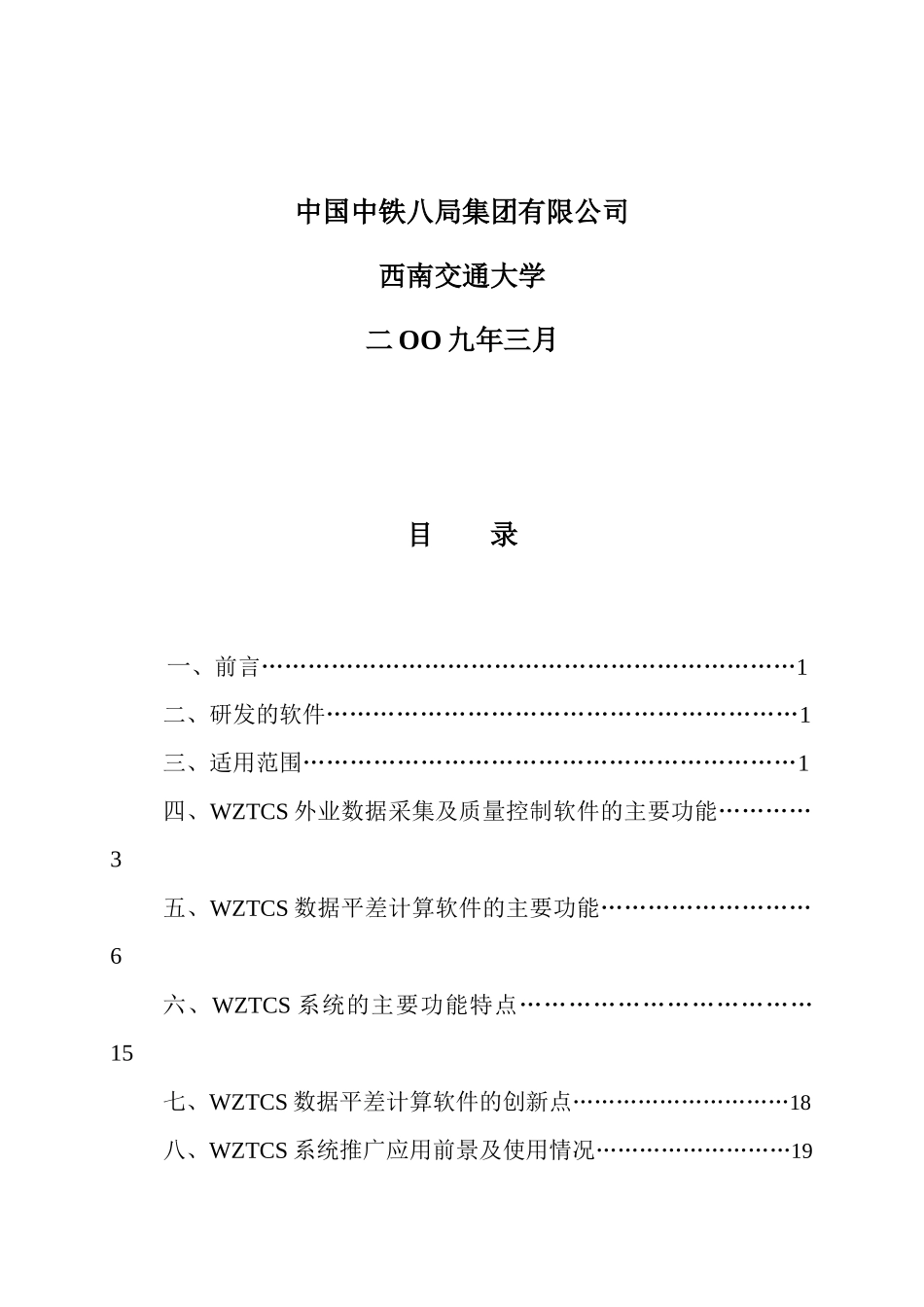

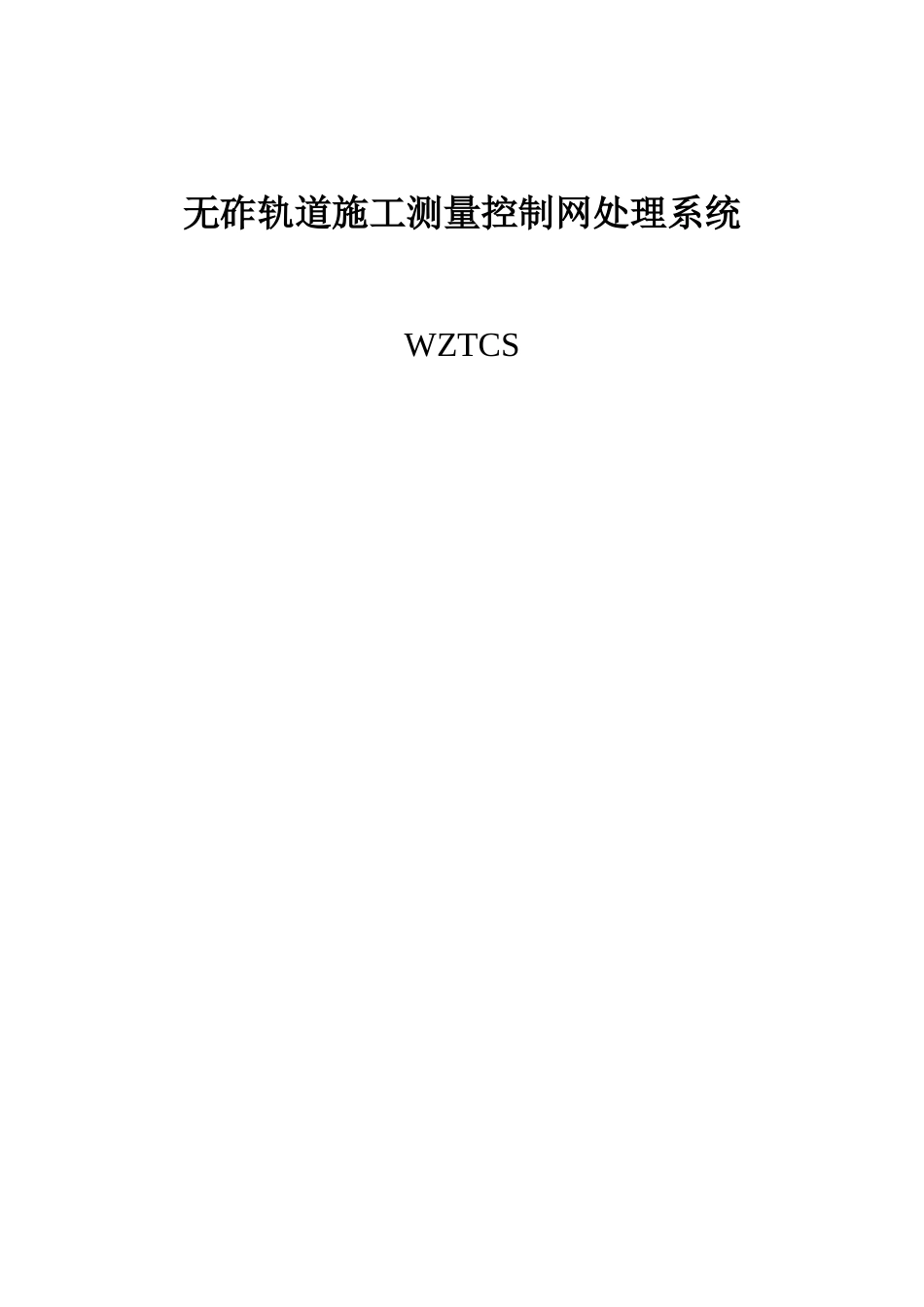

无砟轨道施工测量控制网处理系统WZTCS中国中铁八局集团有限公司西南交通大学二OO九年三月目录一、前言……………………………………………………………1二、研发的软件……………………………………………………1三、适用范围………………………………………………………1四、WZTCS外业数据采集及质量控制软件的主要功能…………3五、WZTCS数据平差计算软件的主要功能………………………6六、WZTCS系统的主要功能特点………………………………15七、WZTCS数据平差计算软件的创新点…………………………18八、WZTCS系统推广应用前景及使用情况………………………19九、WZTCS系统评审意见……………………………………………21软件名称：无砟轨道施工测量控制网处理系统简称：WZTCS包括：外业数据采集及质量控制软件控制网数据平差计算软件研发单位：中国中铁八局集团有限公司西南交通大学联系地址：四川省成都市金牛区金科东路68号中铁八局集团邮编：610036四川省成都市二环路北一段111号西南交通大学土木学院邮编：610031联系人及电话：中铁八局李劲028-8751717013679058389西南交通大学岑敏仪13550006089第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页一、前言根据“客运专线无碴轨道技术再创新工作的指导意见”（铁工管函[2006]1006号）及2007年2月12日部科技司组织召开的无碴轨道技术再创新研发大纲审查会的会议精神，中铁八局和西南交通大学开展无碴轨道施工测量技术研究再创新工作，项目编号6－21。目的是在消化吸收国外的技术经验上，开发我国自主的无碴轨道施工测量软硬件技术。研发的无砟轨道施工测量控制网处理系统（WZTCS）软件，能够解决无砟轨道施工测量控制网的数据采集工作，并进行现场质量检查；能够解决无砟轨道施工测量控制网的数据处理问题，满足《客运专线无砟轨道铁路工程测量暂行规定》对无砟轨道施工测量控制网CPIII网的数据处理要求。二、研发的软件研发的软件名为：无砟轨道施工测量控制网处理系统（WZTCS）包括：外业数据采集及质量控制软件第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页控制网数据平差计算软件三、适用范围1、主副导线网参考德国海德坎普公司无砟轨道施工测量经验，在无砟轨道准备铺设前，先沿线路中线30~50米布设200~250米间距的主副导线点，标芯采用平高共用标芯，以附合导线加测副点的形式进行测量，简称主副导线网，每个测站观测5个方向和距离，如图1所示：图1主副导线网2)边角后方交会网在无砟轨道正式铺设前，沿线路两侧在接触网支杆上或临时支杆上离线路中线10~20米布设50~70米间距的CPⅢ点，以边角后方交会网的形第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页式进行测量，简称边角后方交会网。测站以2×6个CPⅢ基桩点和2个自由测站点为测量目标，每个CPⅢ点保证被测量3次，观测示意图如图2所示。图2边角后方交会网3)高程控制网边角后方交会网的CPⅢ基桩点建立后，同时也建立起了高程控制网。水准测量采用往返测，往返测时均观测轨道2侧的CPⅢ基桩点，每一测站应设站在观测目标的重心附近，采用顺时针的观测顺序，如图3所示。图3测站水准测量示意图高程测量按《客运专线无碴轨道铁路工程测量暂行规定》中的精密水准测量的要求施测，在CPⅢ平面测量完成后进行，并起闭于二等水准基点。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页四、WZTCS外业数据采集及质量控制软件的主要功能支持安装有Mircosoft®WindowsMobile™Version5.0以上和Mircosoft®WindowsCE5.0以上操作系统的电子手薄、PDA，可以充分利用用户现有的设备，而不用单独购买。应用蓝牙或有线传输的模式和智能性全站仪连接，目前支持TrimbleS6/8系列智能全站仪和Leica1201/1800/2003智能型全站仪,预留拓普康智能全站仪接口。自动采集野外测量原始数据，并对数据进行质量控制。主要功能有：限差设置、测站设置、目标学习、自动观测、质量控制、追加测回、分组观测等。...
