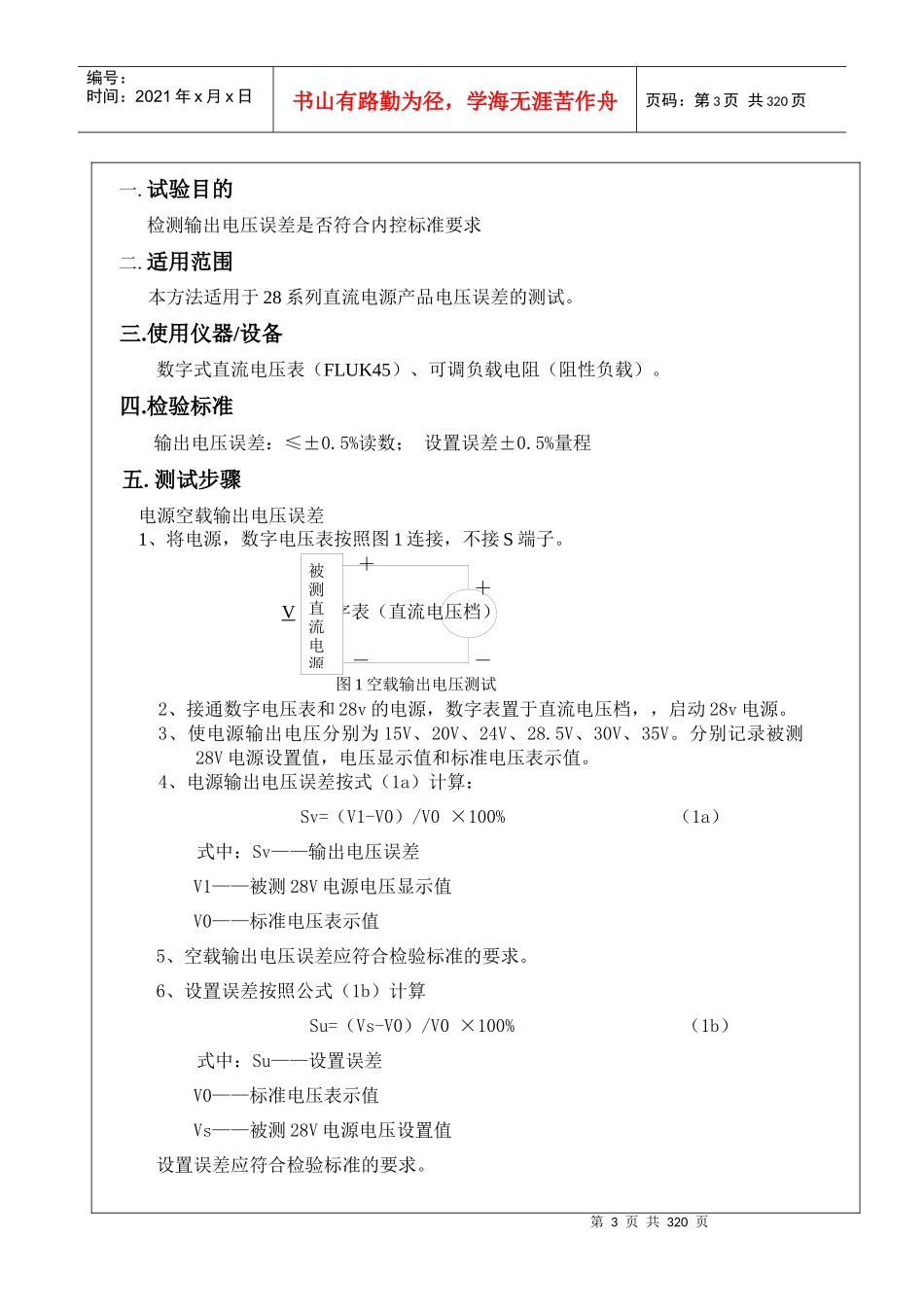

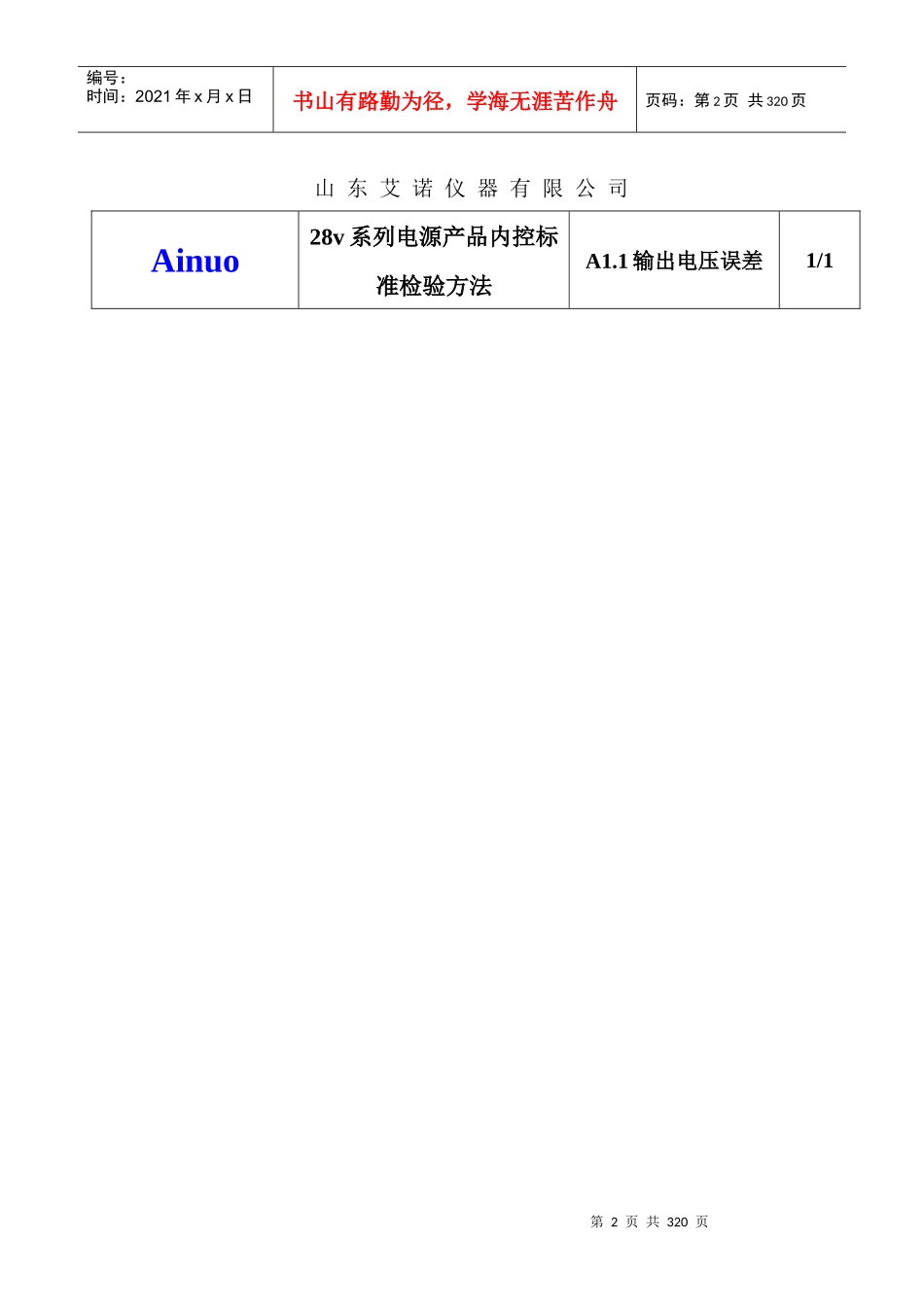

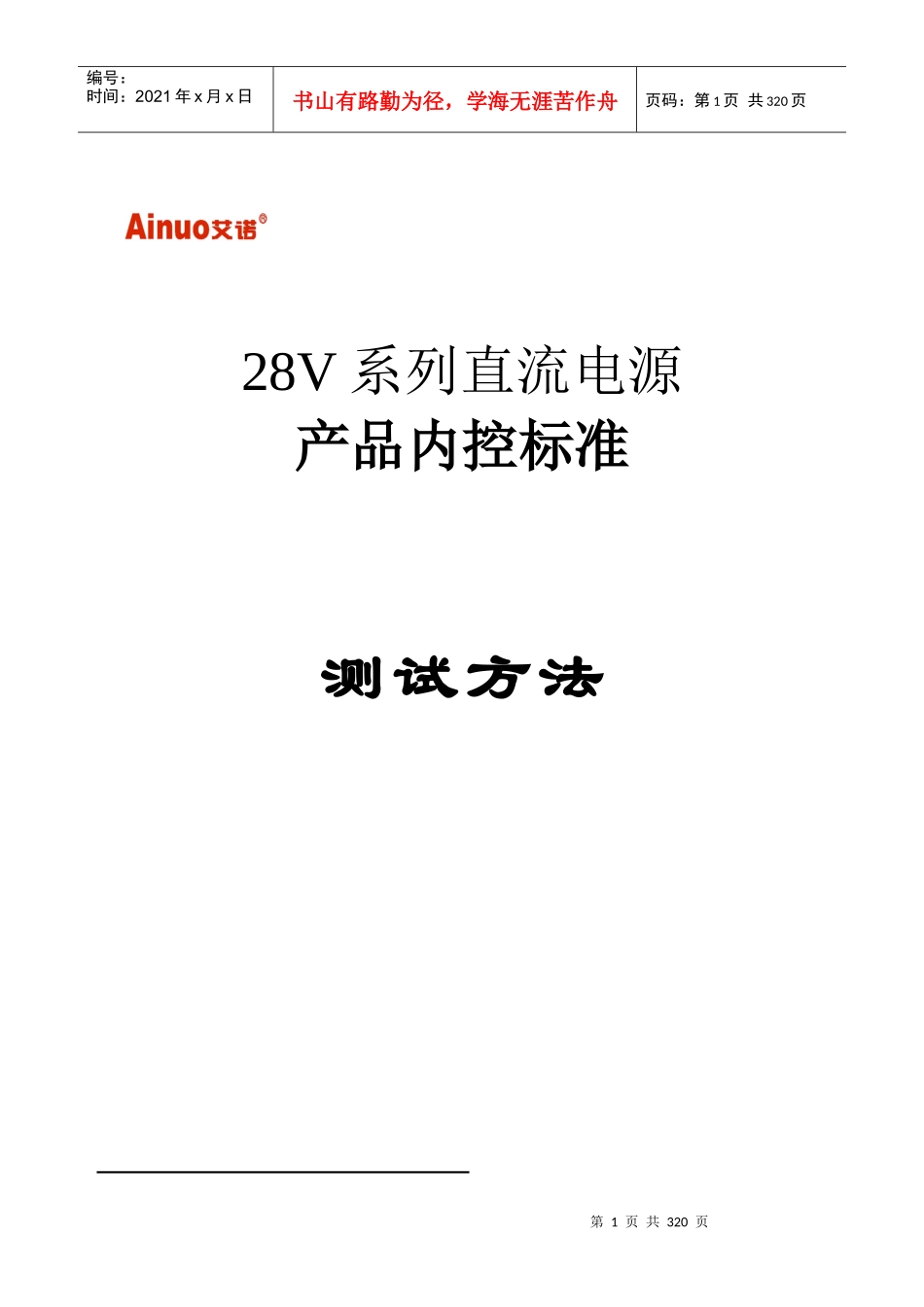

第1页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共320页28V系列直流电源产品内控标准测试方法第2页共320页第1页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共320页山东艾诺仪器有限公司Ainuo28v系列电源产品内控标准检验方法A1.1输出电压误差1/1第3页共320页第2页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共320页一.试验目的检测输出电压误差是否符合内控标准要求二.适用范围本方法适用于28系列直流电源产品电压误差的测试。三.使用仪器/设备数字式直流电压表（FLUK45）、可调负载电阻（阻性负载）。四.检验标准输出电压误差：≤±0.5%读数；设置误差±0.5%量程五.测试步骤电源空载输出电压误差1、将电源，数字电压表按照图1连接，不接S端子。＋＋V数字表（直流电压档）－－图1空载输出电压测试2、接通数字电压表和28v的电源，数字表置于直流电压档，，启动28v电源。3、使电源输出电压分别为15V、20V、24V、28.5V、30V、35V。分别记录被测28V电源设置值，电压显示值和标准电压表示值。4、电源输出电压误差按式（1a）计算：Sv=（V1-V0）/V0×100%（1a）式中：Sv——输出电压误差V1——被测28V电源电压显示值V0——标准电压表示值5、空载输出电压误差应符合检验标准的要求。6、设置误差按照公式（1b）计算Su=（Vs-V0）/V0×100%（1b）式中：Su——设置误差V0——标准电压表示值Vs——被测28V电源电压设置值设置误差应符合检验标准的要求。被测直流电源第4页共320页第3页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共320页第1页共1页Ainuo28v系列电源产品内控标准检验方法A1.2输出电压显示1/1第5页共320页第4页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共320页一.试验目的检测输出电压显示是否符合检验标准的要求二.适用范围本方法适用于28系列直流电源产品输出电压显示的测试。三.使用仪器/设备无四.检验标准LCD:4位显示,最高分辨力0.01V五.测试步骤1、接通被测电源，启动电源。2、缓慢调节电压调节旋钮，使电源显示值缓慢变化，观察LCD的显示位数和变化步幅并记录。3、电源型号对应的显示位数和分辨力如表1表1电源类型显示位数分辨力LCD4位显示最高分辨力0.01V4、显示位数和电压变化步幅，应符合检验标准要求。第6页共320页第5页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共320页第1页共1页Ainuo28v系列电源产品内控标准检验方法A1.3输出电流误差1/2第7页共320页第6页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共320页一.试验目的检测输出电流及限流值的最大误差是否符合检验标准的要求二.适用范围本方法适用于28系列直流电源产品电流误差的测试。三.使用仪器/设备数字式直流电压表Agilent34401A、可调负载电阻（阻性负载），直流分压器。四.检验标准输出电流最大允许误差：≤±1.0%（读数＋量程）电流限流设置误差：≤±1%量程四.测试步骤输出电流最大允许误差：1、将电源，数字电压表，直流分流器和负载电阻按照图3连接，不接S端子。直流分流+V可调负载电阻－数字表（直流电压档）图3输出电流误差测量2、接通28v直流电源和数字电压表的电源，置数字表于直流电压档。3、启动直流电源，通过调节可调电阻和电源的电压调节旋钮，使电流值（I=U/R，U电压表读数，R分流器阻值）接近测试点。（电流测试点为：10%、20%、50%、100%额定电流值）4、记录被测电源电流显示值和标准电流表示值，按照公式（2a）计算输出电流误差。5输出电流误差公式。Si=1.0％（读数＋量程）（2a）式中：Si——输出电流误差6．输出电流误差应符合检验标准的要求。被测直流电源第8页共320页第7页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共320页第1页共2页Ainuo28v系列电源产品内控标准检测方法A1.3输出电流误差2/2第9页共320页第8页共320页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共320页电流限流设置误差：...
