第6讲变频调速的经济效益VIP免费

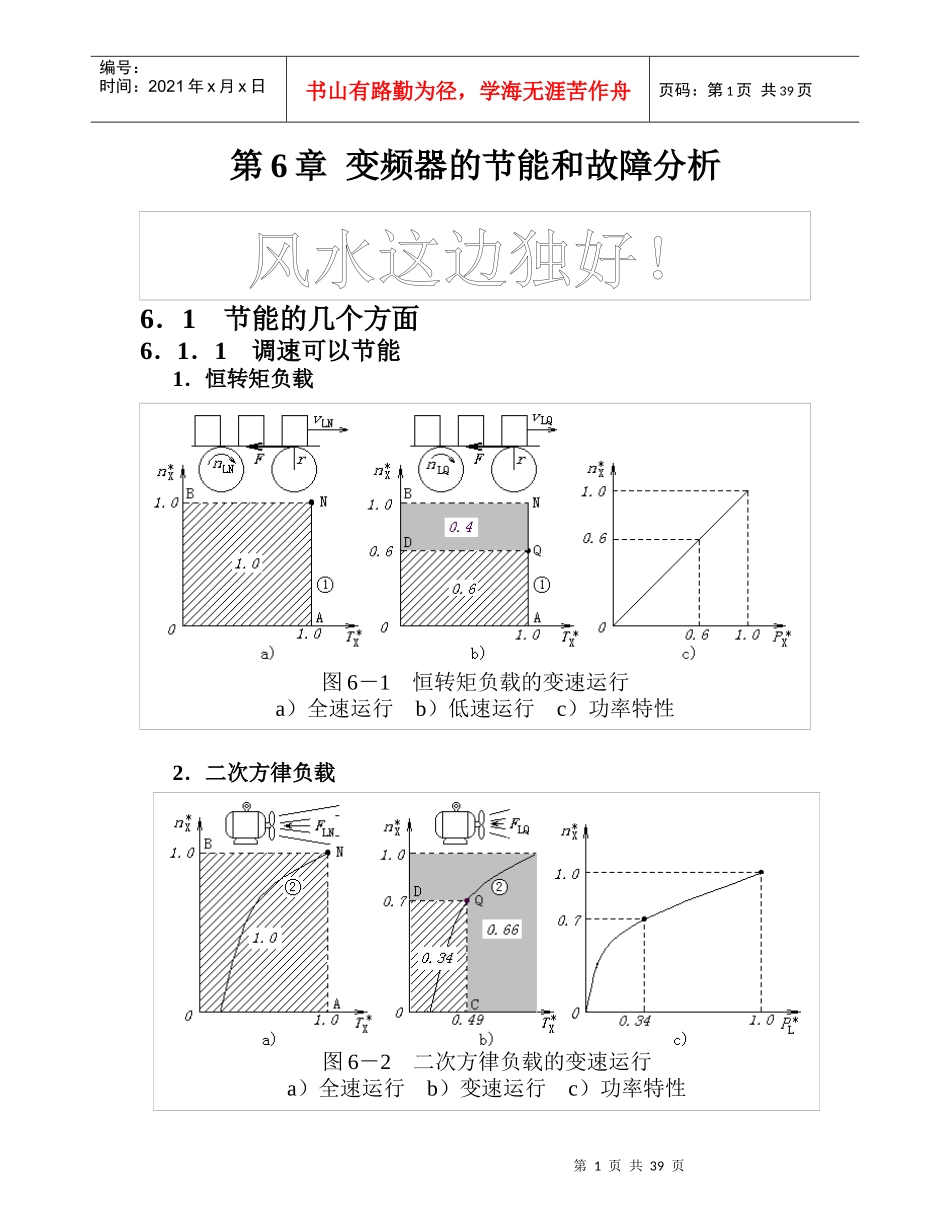

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页第6章变频器的节能和故障分析6．1节能的几个方面6．1．1调速可以节能1．恒转矩负载2．二次方律负载风水这边独好！图6－1恒转矩负载的变速运行a）全速运行b）低速运行c）功率特性图6－2二次方律负载的变速运行a）全速运行b）变速运行c）功率特性第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页6．1．2消除浪费1．空气压缩机泄载2．锅炉给水泵回流图6－3空气压缩机的泄载a）泄载的浪费b）变频节能图6－4锅炉给水泵的回流调节a）回流的浪费b）变频节能第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页6．2变频调速的节能6．2．1与其他调速电机相比6．2．2变频调速的节能措施1．降低电压可以节能2．变频器的降压措施图6－6解决大马拉小车的基本途径变频节能最高！图6－5各种调速电动机a）直流电动机b）异步电动机c）电磁调速电动机第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页3．多台变频器共母线图6－7变频器的降压措施a）工频运行时b）低频运行时图6－8多台变频器共母线第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页4．回馈单元图6－9接入电能回馈单元a）能耗电路b）回馈单元第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页6．2供水系统的节能分析6．2．1水泵管路的基本模型1．水泵管路的基本模型和节能的考察部位2．变频水泵管路的能量传递（1）变频器的输入功率PSX＝√3ULIVIλ（2）变频器的输出功率PSX’＝√3UXIVOcosφ1PSX’≈PSX（3）电动机的轴功率PMX＝TMXnMX9550＝PLX（4）管路的流体功率PGX＝0.163HXQX图6－10水泵装置的基本模型节能分析要到位！第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页6．2．2流体功率的节能分析1．管路的基本特性与工作点（1）扬程特性（2）管阻特性图6－11供水系统的扬程特性a）全速时的扬程特性b）不同转速时的扬程特性图6－12供水系统的管阻特性a）阀门全开时的管阻特性b）不同开度时的管阻特性第9页共39页第8页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共39页（3）供水系统的工作点与基本功耗消耗功率：P＝0.163H·Q基本功耗：PA＝0.163HA·Q2．流体功率的节能分析图6－14不同控制方式的节能效果a）关小阀门调节流量b）降低转速调节流量c）两种方法的比较图6－13供水系统的工作点a）供水系统的静扬程b）工作点与基本功耗第10页共39页第9页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共39页3．节约功率并非单调函数6．2．3轴功率的节能分析1．水泵的机械特性TL＝T0＋KT·nL2图6－16离心式水泵的机械特性a）全速运行b）低速运行图6－15节能效果与流量的关系a）流量大b）流量减小c）流量更小第11页共39页第10页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共39页2．轴功率节能效果与流体功率的差别6．2．4电功率的节能分析1．电动机的输入功率PM＝√3U1I1cosφ1当fX＜fN时（1）UX的大小取决于U／f比（由预置转矩提升决定）（2）电流I1X的变化规律见电流－电压曲线［I1X＝f（UX）］2．节能效果与U／f比3．小结图6－18转矩提升与节能a）U∕f线b）低频时的工况图6－17轴功率与流量的关系a）流体功率节能特点b）水泵的效率c）轴功率与流量的关系第12页共39页第11页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共39页图6－19供水系统节能小结第13页共39页第12页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共39页6．3全面评价经济效益6．3．1故障减少的效益6．3．2设备寿命延长的效益...
