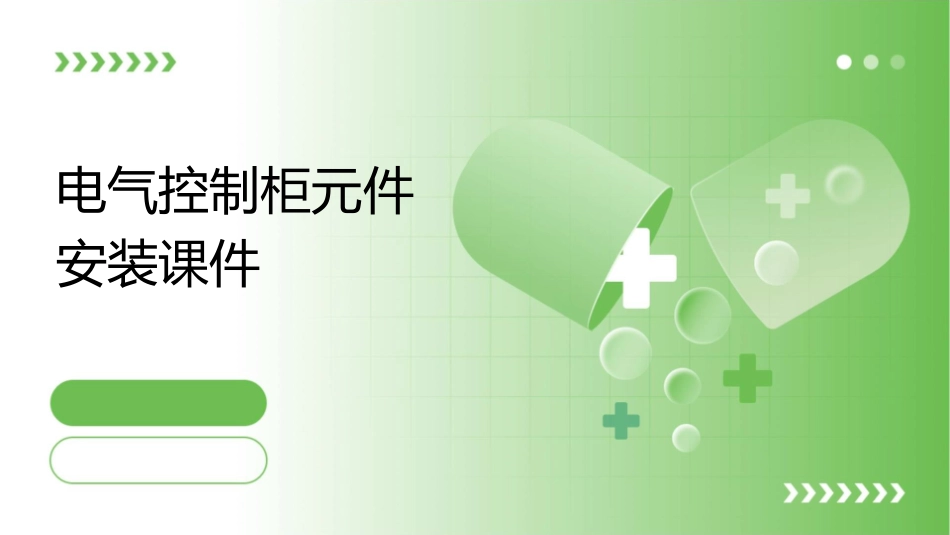

电气控制柜元件安装课件VIP免费

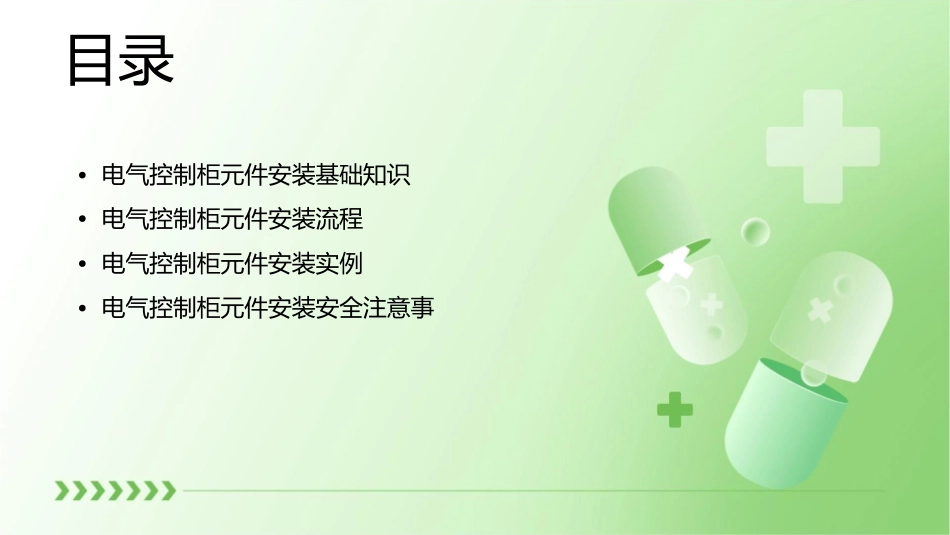

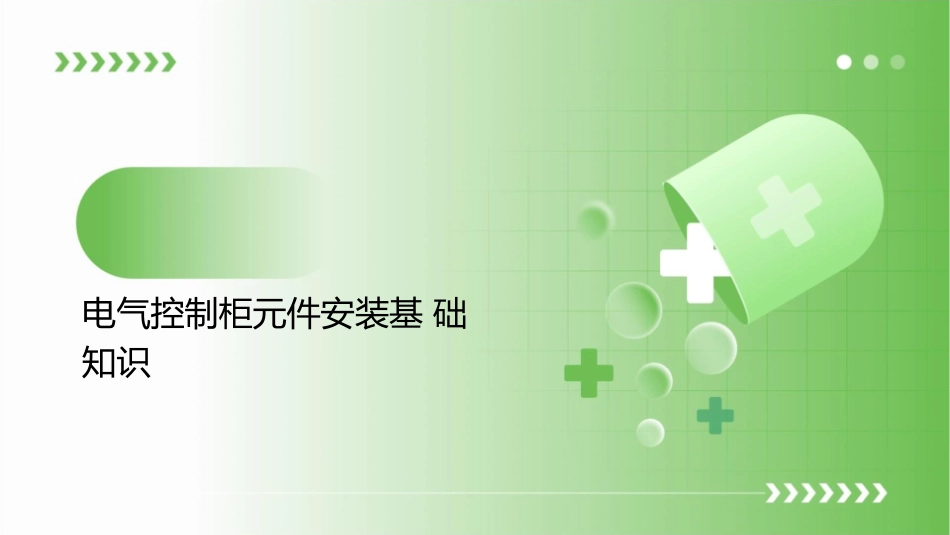

电气控制柜元件安装课件目录•电气控制柜元件安装基础知识•电气控制柜元件安装流程•电气控制柜元件安装实例•电气控制柜元件安装安全注意事电气控制柜元件安装基础知识电气控制柜元件的种类与作用接触器控制按钮用于控制电动机等负载的启动、停止和正反转，具有低电流操作、高可靠性等特点。用于手动控制电动机等设备的启动和停止，具有结构简单、使用方便等特点。断路器热继电器指示灯用于显示电路的工作状态，如电源指示、运行指示等。用于切断或闭合电路，保护电路和设备免受过载和短路等故障的损害。用于电动机的过载保护，通过检测电流的热效应来切断电路，防止设备损坏。电气控制柜元件的安装规范元件布局元件间距接地保护电缆管理确保电气元件之间的间距符合规范，避免过近或过远导致散热不良或操作困难。按照电路图和实际需求，合理布置电气元件的位置，确保操作和维护方便。合理规划电缆走向，避免交叉和混乱，保持整洁美观。确保所有金属外壳和框架接地，提供安全保障。电气控制柜元件的常见故障与排除方法断路器跳闸可能是由于过载、短路等原因导致，应检查负载和电路，排除故障后重新合闸。接触器不动作指示灯不亮可能是由于灯泡损坏、接线松动等原因导致，应检查灯泡和接线，更换损坏的灯泡或重新紧固接线。可能是由于电源故障、线圈损坏等原因导致，应检查电源和接触器线圈，更换损坏的元件。控制按钮失灵热继电器误动作可能是由于触点接触不良、接线松动等原因导致，应检查触点和接线，修复或更换损坏的元件。可能是由于负载过小、热元件调整不当等原因导致，应检查负载和热继电器的调整状态，重新调整或更换合适的热继电器。电气控制柜元件安装流程安装前的准备工作了解电气原理图检查元件质量熟悉电气原理图，明确各元件的连接关系和确保所有元件没有损坏，符合规格要求。功能。准备工具和材料确定安装位置准备安装过程中所需的工具和材料，如螺丝刀、电钻、导线等。根据电气原理图和实际需求，确定各元件的安装位置。元件的布局与固定合理布局安全间距按照电气原理图和实际需求，合理安排各元件的位置，确保布局美观、实用。确保各元件之间保持安全间距，防止因间距过小引发安全事故。固定方式选择标识与标签根据元件的类型和规格，选择合适的固定方式，如螺丝固定、焊接等。为便于后期维护和检修，对各元件进行标识和标签。电气连接的安装与检测检查导线连接方式选择确保所使用的导线符合规格要求，无根据电气原理图和实际需求，选择合适的连接方式，如接线端子连接、焊接等。破损。安装规范检测与调试遵循国家或行业相关标准，确保电气连接的安装质量。在完成电气连接后，进行检测与调试，确保各元件工作正常、电气性能稳定。安装后的调试与测试功能测试安全性能测试按照电气原理图，逐一测试各元件的功能，检查电气控制柜的安全性能，如接地、过载保护等。确保正常工作。环境适应性测试文档整理在模拟实际工作环境中测试电气控制柜的性能表现。整理安装过程中的相关文档，如安装记录、检测报告等，便于后期维护和检修。电气控制柜元件安装实例某生产线电气控制柜元件的安装实例总结词：复杂多样详细描述：该实例涉及多种类型的元件，如继电器、接触器、开关、传感器等，安装过程需要严格遵循电路图和工艺要求，确保元件布局合理、走线规范、安全可靠。某电梯电气控制柜元件的安装实例总结词：高精度详细描述：由于电梯的特殊用途，其电气控制柜元件的安装精度要求极高，安装过程中需要使用专用工具和夹具，确保元件位置准确无误，同时需要进行严格的测试和调试，确保电梯安全可靠运行。某空调系统电气控制柜元件的安装实例总结词：节能环保详细描述：该实例中，电气控制柜元件的安装需考虑空调系统的节能和环保性能，选择低能耗、低噪音的元件，合理配置电路和控制逻辑，实现空调系统的智能化和高效化。同时，安装过程中需注意对环境的影响，尽量减少对周围环境的干扰和破坏。电气控制柜元件安装安全注意事项安装过程中的安全防护措施010203穿戴防护用品保持工作区域整洁使用合适的工具在安装过程中，操作人员必须穿戴防护手套、安全帽等防护用品，以防止意...
