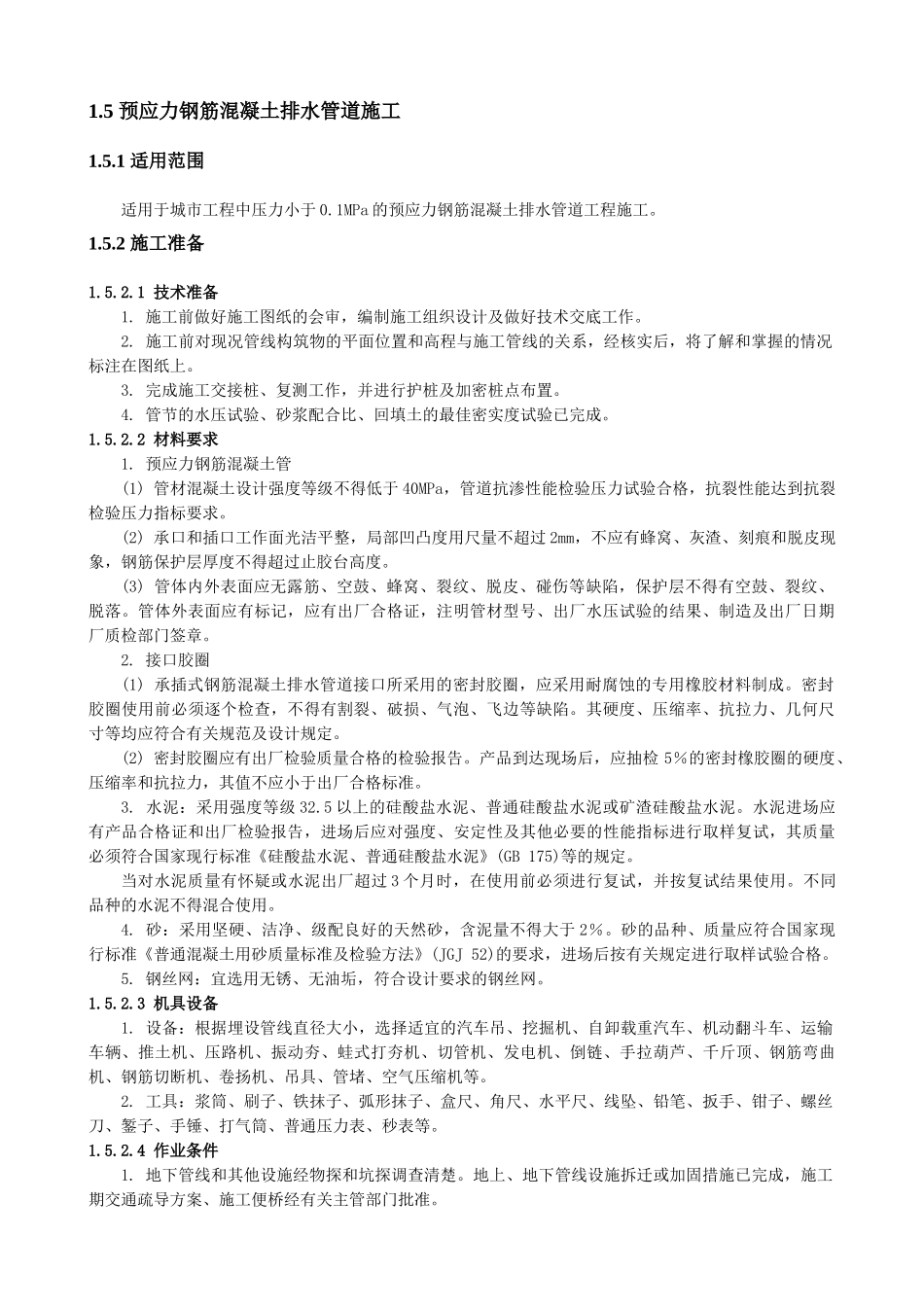

1.5预应力钢筋混凝土排水管道施工1.5.1适用范围适用于城市工程中压力小于0.1MPa的预应力钢筋混凝土排水管道工程施工。1.5.2施工准备1.5.2.1技术准备1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。3.完成施工交接桩、复测工作，并进行护桩及加密桩点布置。4.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。1.5.2.2材料要求1.预应力钢筋混凝土管(1)管材混凝土设计强度等级不得低于40MPa，管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。(2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。(3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷，保护层不得有空鼓、裂纹、脱落。管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期厂质检部门签章。2.接口胶圈(1)承插式钢筋混凝土排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。(2)密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。3.水泥：采用强度等级32.5以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。4.砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于2％。砂的品种、质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ52)的要求，进场后按有关规定进行取样试验合格。5.钢丝网：宜选用无锈、无油垢，符合设计要求的钢丝网。1.5.2.3机具设备1.设备：根据埋设管线直径大小，选择适宜的汽车吊、挖掘机、自卸载重汽车、机动翻斗车、运输车辆、推土机、压路机、振动夯、蛙式打夯机、切管机、发电机、倒链、手拉葫芦、千斤顶、钢筋弯曲机、钢筋切断机、卷扬机、吊具、管堵、空气压缩机等。2.工具：浆筒、刷子、铁抹子、弧形抹子、盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、錾子、手锤、打气筒、普通压力表、秒表等。1.5.2.4作业条件1.地下管线和其他设施经物探和坑探调查清楚。地上、地下管线设施拆迁或加固措施已完成，施工期交通疏导方案、施工便桥经有关主管部门批准。2.现场“三通一平”已完成，地下水位降至槽底0.5m以下。3.施工技术方案已办理审批手续。1.5.3施工工艺1.5.3.1工艺流程1.承插式柔性接口混凝土排水管道测量放线→开槽、验槽→管道基础→下管、稳管→挖接头工作坑→对口→闭水试验或闭气试验→回填土方2.平基法安装混凝土排水开槽、验槽→浇筑混凝土平基→养护→下管→安管→浇筑管座混凝土→抹带接口→养护→闭水试验→回填3.四合一法安装混凝土排水管道开槽、验槽→支模→下管→排管→浇筑平基混凝土→稳管→做管座→抹带→养护→闭水试验→回填4.垫块法安装混凝土排水管道1.5.3.2操作工艺1.沟槽开挖及验槽(1)测量放线参照由测量队制订的市政工程施工测量专项方案执行。(2)沟槽降水、沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方”施工。(3)验槽：基底标高、坡度、宽度、轴线位置、基底土质应符合设计要求。2.承插式柔性接口混凝土排水管道(1)管道基础1)土弧基础：采用土弧基础的排水管道铺设见图1-11所示。开槽后应测放中心线，人工修整土弧土弧的弧长、弧高应按设计要求放线、施工，以保证土弧包角的角度。2)砂砾垫层基础：采用砂砾垫层基础的排水管道铺设见图1-12所示。在槽底铺设设计规定厚度的砂砾垫层，并用平板振动夯夯实。夯实...
