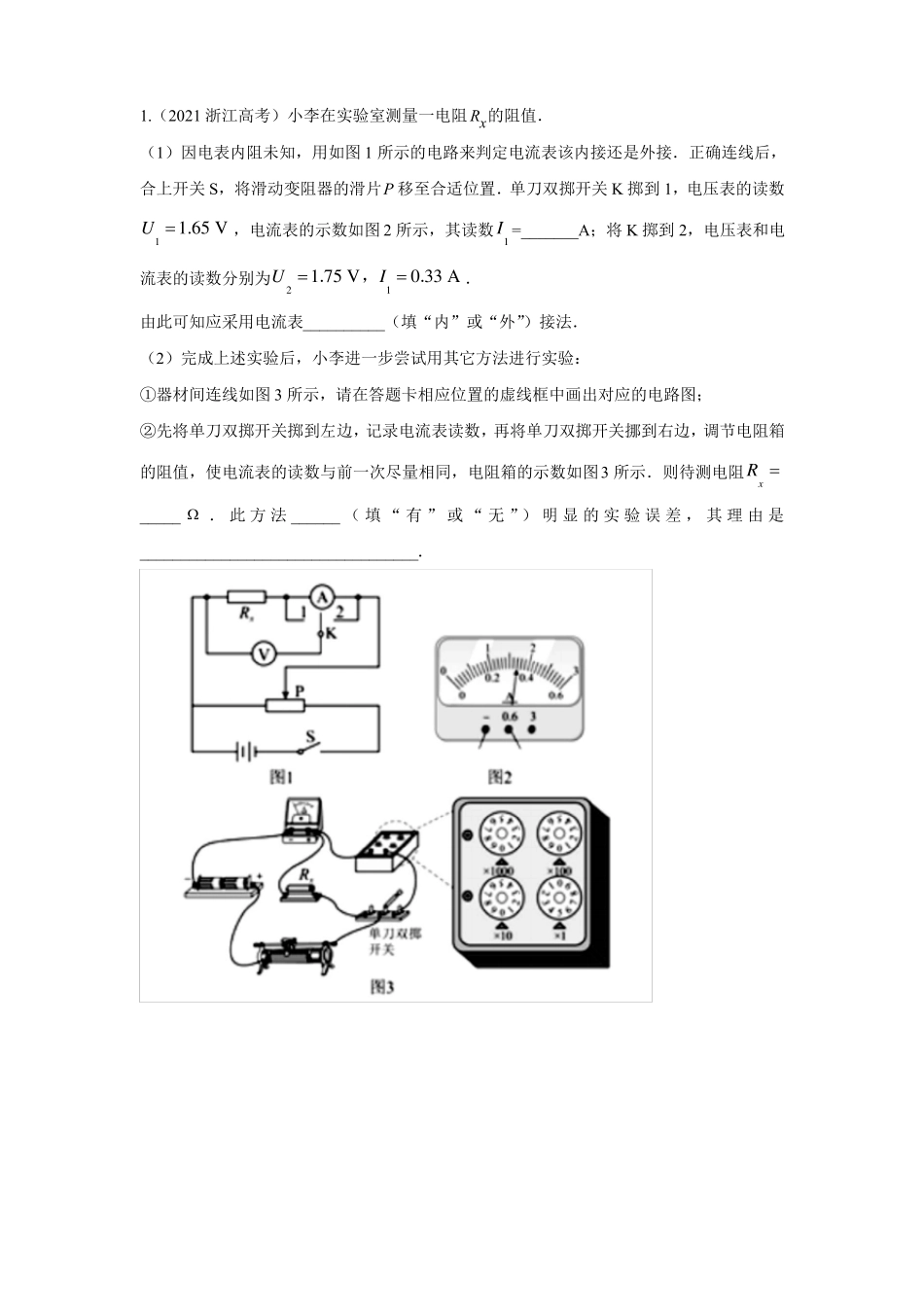

1.（2021浙江高考）小李在实验室测量一电阻Rx的阻值．（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接．正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置．单刀双掷开关K掷到1，电压表的读数U11.65V，电流表的示数如图2所示，其读数I1=_______A；将K掷到2，电压表和电75V，I10.33A．流表的读数分别为U21.由此可知应采用电流表__________（填“内”或“外”）接法．（2）完成上述实验后，小李进一步尝试用其它方法进行实验：①器材间连线如图3所示，请在答题卡相应位置的虚线框中画出对应的电路图；②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示．则待测电阻Rx_____．此方法______（填“有”或“无”）明显的实验误差，其理由是__________________________________．2.（2021全国甲卷）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有:小灯泡（额定电压2.5V，额定电流0.3A）、电压表（量程300mV，内阻300Ω）、电流表（量程300mA，内阻0.27Ω）定值电阻R0、滑动变阻器R1（阻值0~20Ω）、电阻箱R2（最大阻值9999.9Ω）、电源E（电动势6V，内阻不计）、开关S、导线若干。完成下列填空:图（a）图（b）（1）有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择，为了描绘小灯泡电流在0-300mA的U-I曲线，R0应选取阻值为______Ω的定值电阻；（2）闭合开关前，滑动变阻器的滑片应置于变阻器的________（填“a”或“b”）端；（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为__________Ω（保留1位有效数字）；（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_________Ω。然后调节滑动变阻器R1，测得数据如下表所示：U/mVI/mA24.0140.046.0160.076.0180.0110.0200.0128.0220.0152.0240.0184.0260.0216.0280.0250.0300.0（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻_______（填“增大”“减小”或“不变”）；（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率P1＝________W（保留2位有效数字）；当流过电流表的电流为300mA时，小灯泡的电功率为P2，则P2=____________（保留至整数）。P13.（2021全国乙卷）.一实验小组利用图（a）所示的电路测量一电池的电动势E（约1.5V）和内阻（小于r．图中电压表量程为1V，内阻RV380.0：定值电阻R020.0；2）电阻箱R，最大阻值为999.9；S为开关。按电路图连接电路．完成下列填空：（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选_____（填“5.0”或“15.0”）；（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；（3）根据图（a）所示电路，用R、R0、RV、E和r表示11，得_________；UU（4）利用测量数据，作1R图线，如图（b）所示：U（5）通过图（b）可得E________V（保留2位小数），r_______（保留1位小数）；（6）若将图（a）中的电压表当成理想电表，得到的电源电动势为E，由此产生的误差为EE100%______%。E4.（2021北京卷）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。（1）该同学先用欧姆表“1”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是__________。（2）除电源（电动势3.0V，内阻不计）、电压表（量程0~3V，内阻约3kΩ）、开关、导线若干外，还提供如下实验器材：A．电流表（量程0~0.6A，内阻约0.1Ω）B．电流表（量程0~3.0A，内阻约0.02Ω）C．滑动变阻器（最大阻值10Ω，额定电流2A）D．滑动变阻器（最大阻值1kΩ，额定电流0.5A）为了调节方便、测量准确，实验中电流表应选用__________，滑动变阻器应选用__________。（选填实验器材前对应的字母）（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出...
