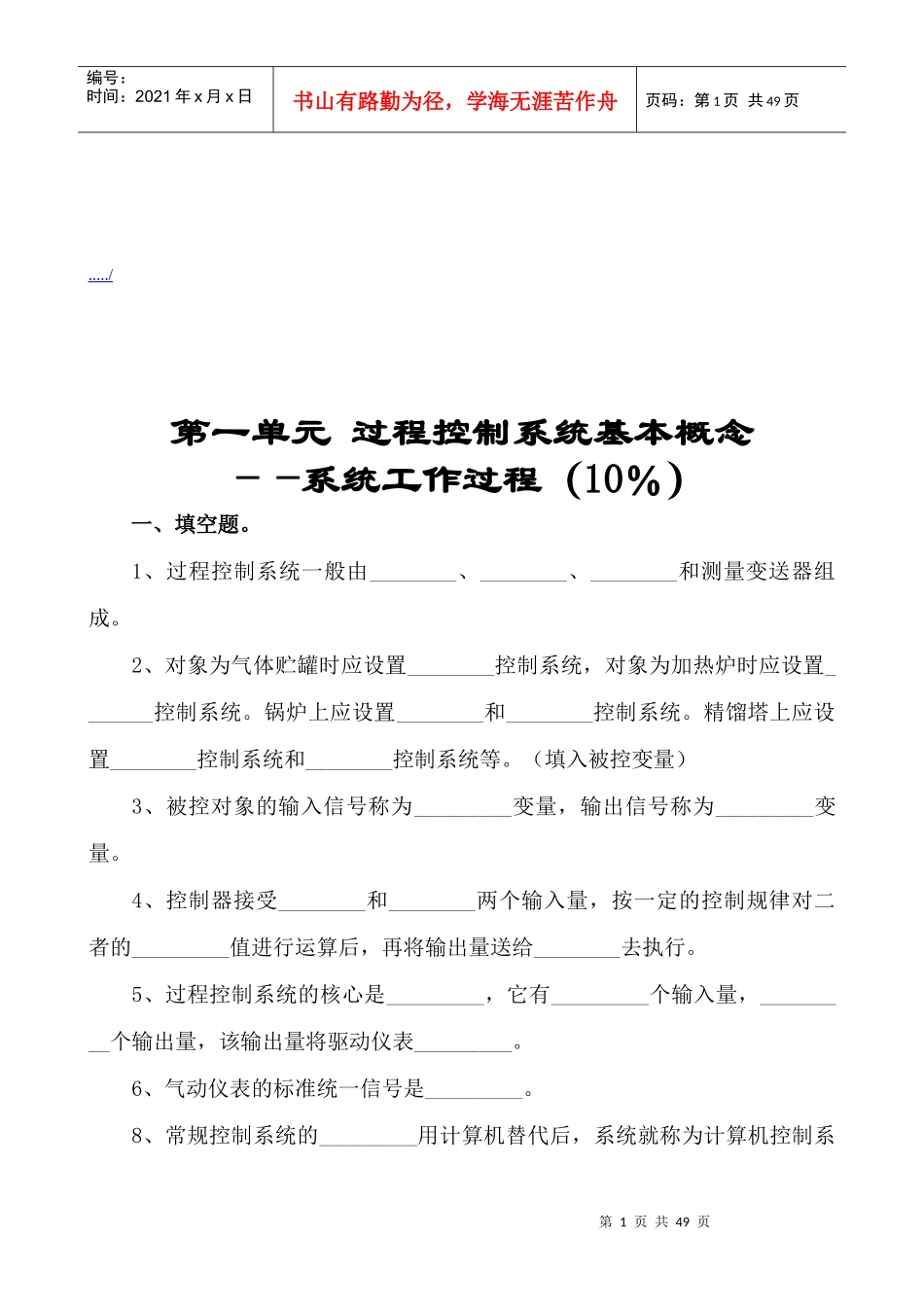

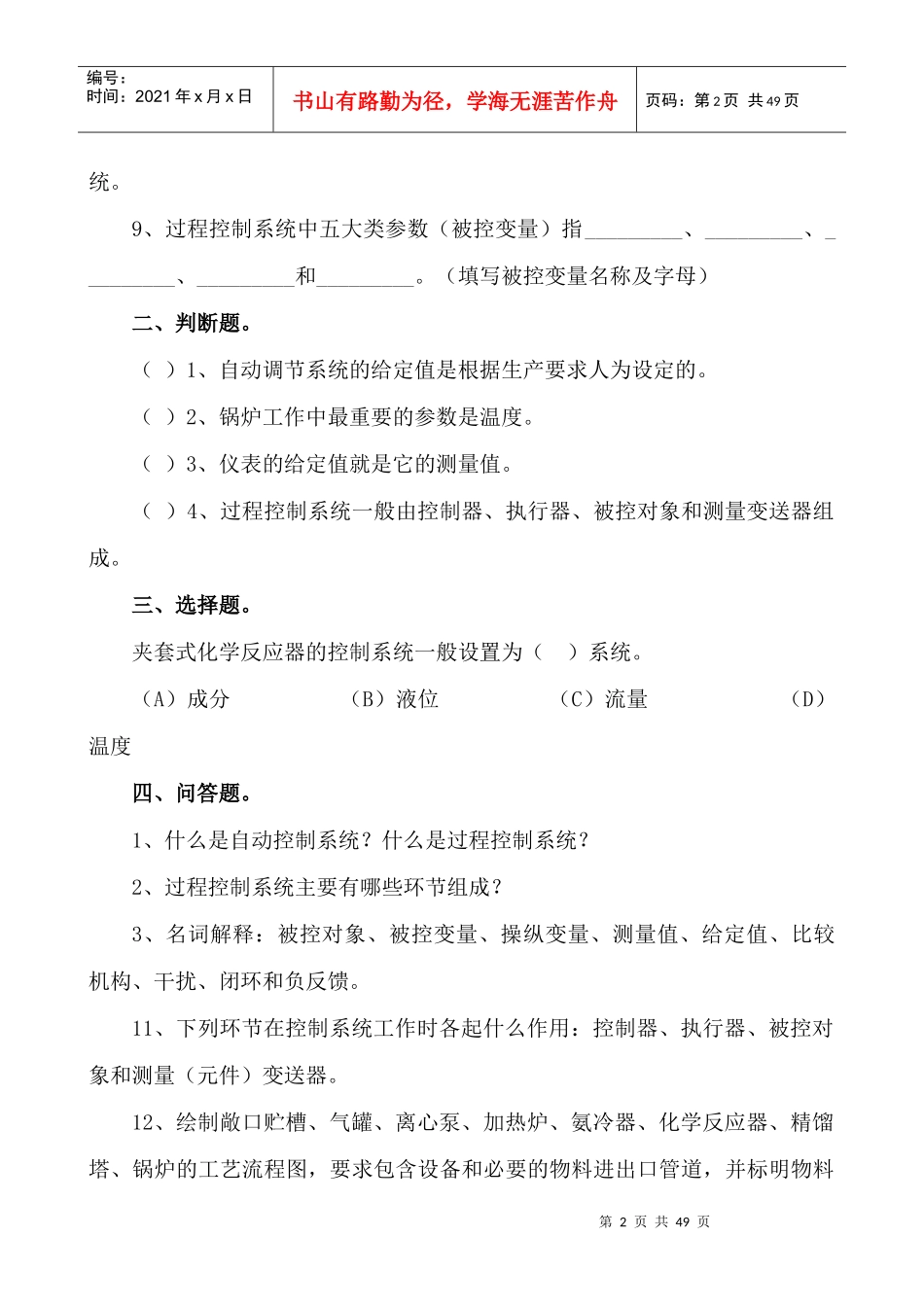

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页...../第一单元过程控制系统基本概念――系统工作过程（10％）一、填空题。1、过程控制系统一般由________、________、________和测量变送器组成。2、对象为气体贮罐时应设置________控制系统，对象为加热炉时应设置_______控制系统。锅炉上应设置________和________控制系统。精馏塔上应设置________控制系统和________控制系统等。（填入被控变量）3、被控对象的输入信号称为_________变量，输出信号称为_________变量。4、控制器接受________和________两个输入量，按一定的控制规律对二者的_________值进行运算后，再将输出量送给________去执行。5、过程控制系统的核心是_________，它有_________个输入量，_________个输出量，该输出量将驱动仪表_________。6、气动仪表的标准统一信号是_________。8、常规控制系统的_________用计算机替代后，系统就称为计算机控制系第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页统。9、过程控制系统中五大类参数（被控变量）指_________、_________、_________、_________和_________。（填写被控变量名称及字母）二、判断题。（）1、自动调节系统的给定值是根据生产要求人为设定的。（）2、锅炉工作中最重要的参数是温度。（）3、仪表的给定值就是它的测量值。（）4、过程控制系统一般由控制器、执行器、被控对象和测量变送器组成。三、选择题。夹套式化学反应器的控制系统一般设置为（）系统。（A）成分（B）液位（C）流量（D）温度四、问答题。1、什么是自动控制系统？什么是过程控制系统？2、过程控制系统主要有哪些环节组成？3、名词解释：被控对象、被控变量、操纵变量、测量值、给定值、比较机构、干扰、闭环和负反馈。11、下列环节在控制系统工作时各起什么作用：控制器、执行器、被控对象和测量（元件）变送器。12、绘制敞口贮槽、气罐、离心泵、加热炉、氨冷器、化学反应器、精馏塔、锅炉的工艺流程图，要求包含设备和必要的物料进出口管道，并标明物料第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页名称。五、操作题说明：本课程自2001年起就配备了仿真软件，与理论教学一起使用，另外，我在教学过程中不断搜集相关学习资料，编辑了一个电子文档资料包，包括课程中需用到的设备结构、设备仿真运行、仪表结构、仪表接线、系统现场分布等图形和测量技术、控制方案等最新的进展情况，以及国内外主要厂家和他们的软硬件产品介绍，供同学们学习时使用、参考。1、打开《<过程控制技术>学习工具包》，认识离心泵、加热炉、化学反应器、精馏塔、锅炉等典型化工操作设备结构和工艺流程，运行相应avi文件，熟悉这些设备的工作状况。2、操作《自动化仿真实训》软件，包括软件的安装、卸载、打开、退出、菜单选择、实验进入、页面浏览、功能调用、数据修改等基本操作。3、启动工艺流程，启动阀门，让水在所有贮槽内循环流动。调整阀门开度，从仪表数字显示、液面实际变化、指针动作和记录曲线的变化看调节效果。六、综合题。1、指出下列各图所示控制系统的被控对象、被控变量、操纵变量及两种以上可能的干扰。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页(c)(d)(e)2、某换热器的温度控制器系统方块图如下图所示。系统的被控变量为出口的物料温度，要求保持在200±2℃，操纵变量为加热蒸汽的流量。采用的控制仪表为DDZ—Ⅲ电动单元组合式仪表。（1）说明图中R、E、Q、C、F所代表的专业术语内容。（2）说明Z、I、P的信号范围。（3）选用合适的测温元件。（4）气动执行器的输入输出各是什么物理量。第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页第二单元过程控制系统基本概念――系统结构（10％）一、填空题。1、用来描述控制系统结构的图形有________图和________图。2、仪表位号包括________和________两部分，其中前一部分表示该仪表的__...
