再谈硫酸盐光亮镀铜的磷铜阳极之二VIP专享VIP免费

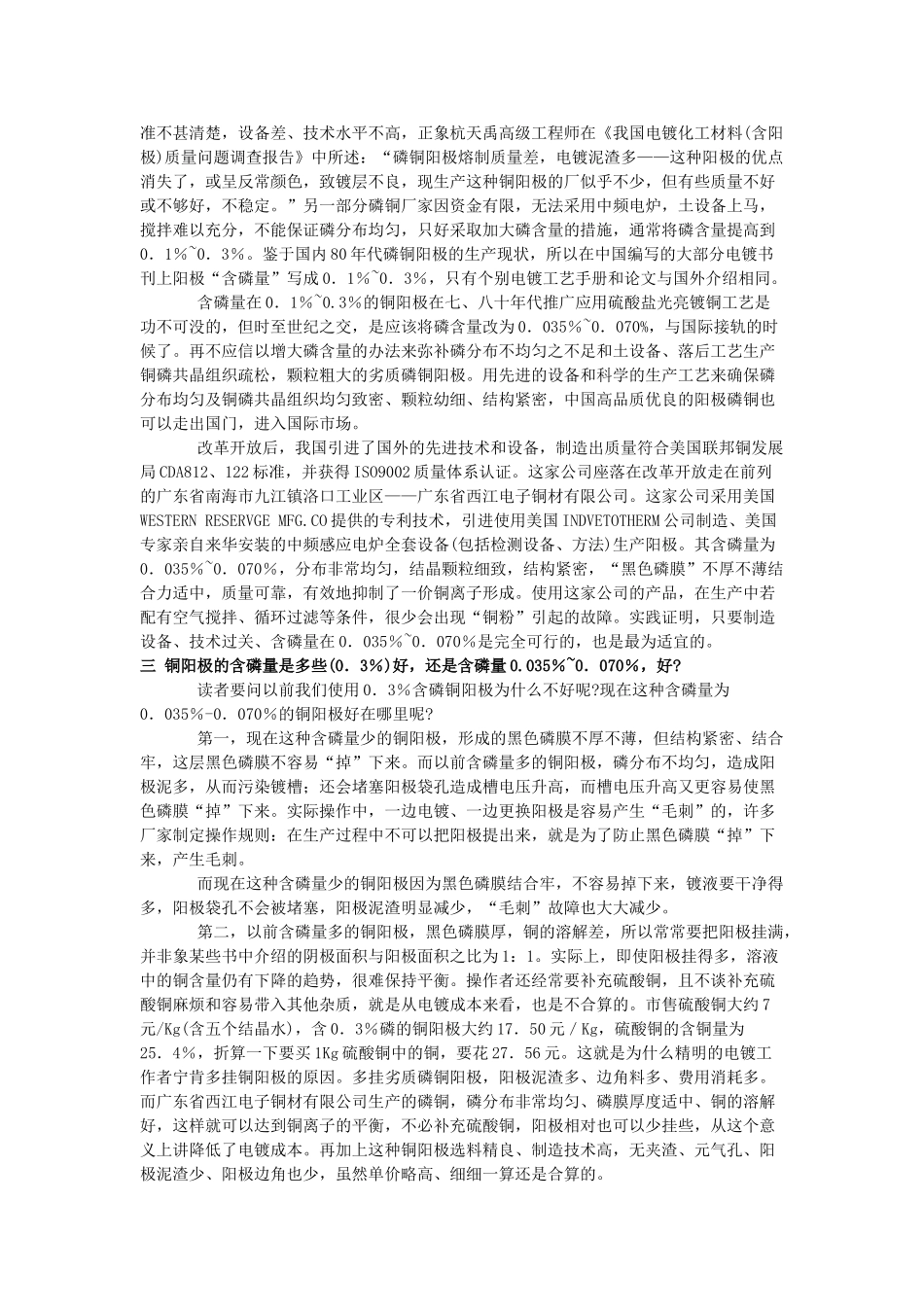

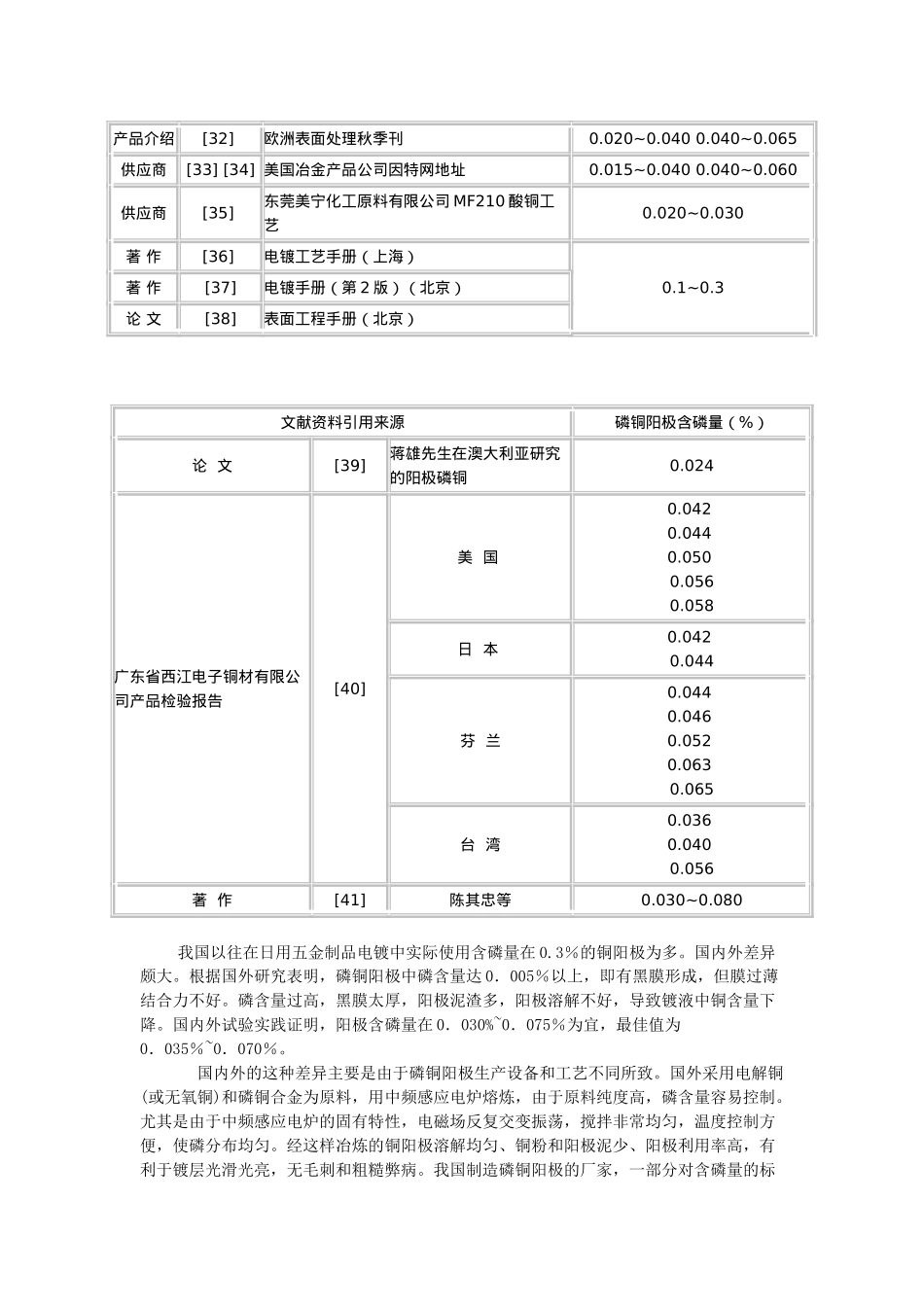

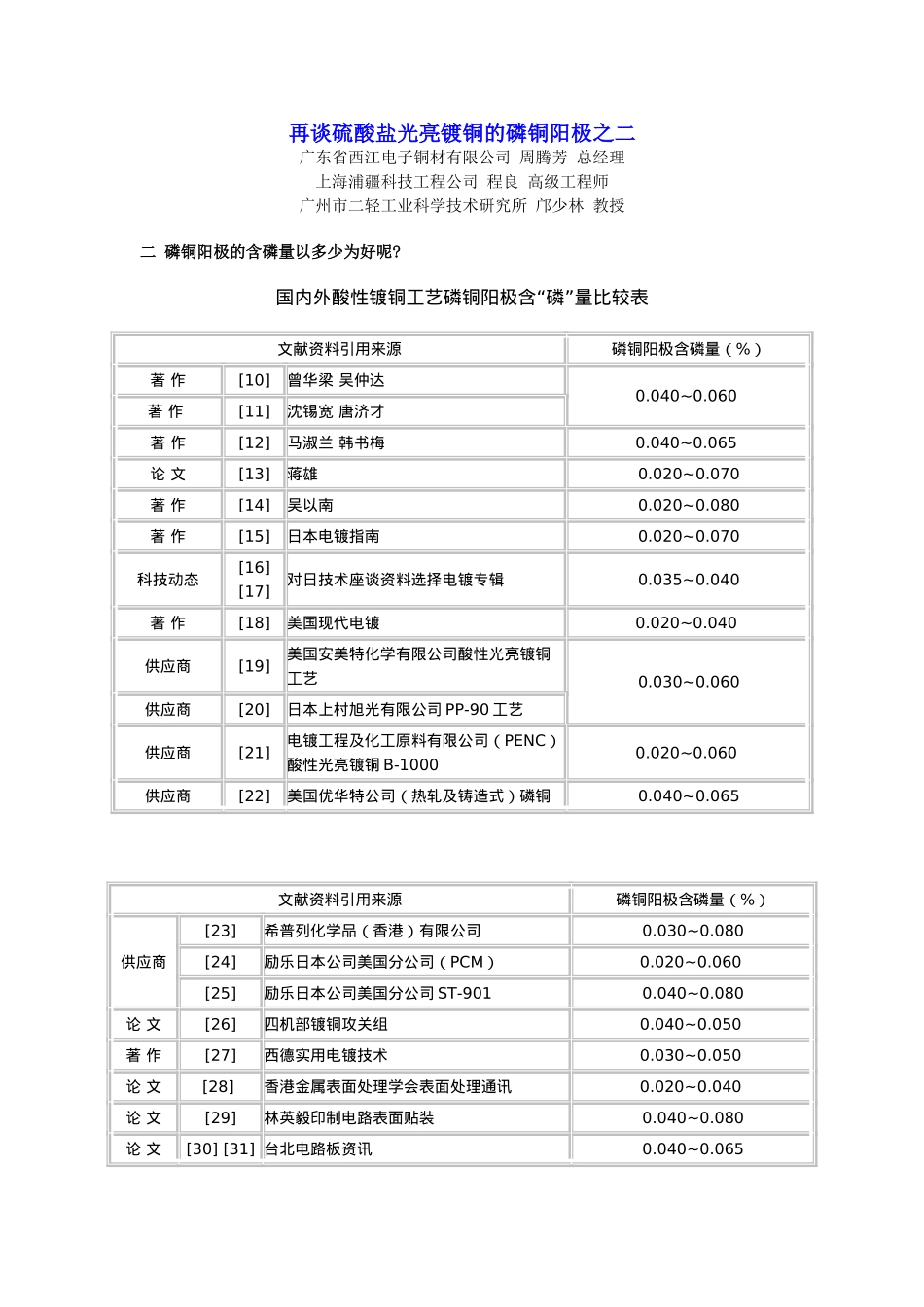

再谈硫酸盐光亮镀铜的磷铜阳极之二广东省西江电子铜材有限公司周腾芳总经理上海浦疆科技工程公司程良高级工程师广州市二轻工业科学技术研究所邝少林教授二磷铜阳极的含磷量以多少为好呢?“”国内外酸性镀铜工艺磷铜阳极含磷量比较表文献资料引用来源磷铜阳极含磷量（%）著作[10]曾华梁吴仲达0.040~0.060著作[11]沈锡宽唐济才著作[12]马淑兰韩书梅0.040~0.065论文[13]蒋雄0.020~0.070著作[14]吴以南0.020~0.080著作[15]日本电镀指南0.020~0.070科技动态[16][17]对日技术座谈资料选择电镀专辑0.035~0.040著作[18]美国现代电镀0.020~0.040供应商[19]美国安美特化学有限公司酸性光亮镀铜工艺0.030~0.060供应商[20]日本上村旭光有限公司PP-90工艺供应商[21]电镀工程及化工原料有限公司（PENC）酸性光亮镀铜B-10000.020~0.060供应商[22]美国优华特公司（热轧及铸造式）磷铜0.040~0.065文献资料引用来源磷铜阳极含磷量（%）供应商[23]希普列化学品（香港）有限公司0.030~0.080[24]励乐日本公司美国分公司（PCM）0.020~0.060[25]励乐日本公司美国分公司ST-9010.040~0.080论文[26]四机部镀铜攻关组0.040~0.050著作[27]西德实用电镀技术0.030~0.050论文[28]香港金属表面处理学会表面处理通讯0.020~0.040论文[29]林英毅印制电路表面贴装0.040~0.080论文[30][31]台北电路板资讯0.040~0.065产品介绍[32]欧洲表面处理秋季刊0.020~0.0400.040~0.065供应商[33][34]美国冶金产品公司因特网地址0.015~0.0400.040~0.060供应商[35]东莞美宁化工原料有限公司MF210酸铜工艺0.020~0.030著作[36]电镀工艺手册（上海）0.1~0.3著作[37]电镀手册（第2版）（北京）论文[38]表面工程手册（北京）文献资料引用来源磷铜阳极含磷量（%）论文[39]蒋雄先生在澳大利亚研究的阳极磷铜0.024广东省西江电子铜材有限公司产品检验报告[40]美国0.0420.0440.0500.0560.058日本0.0420.044芬兰0.0440.0460.0520.0630.065台湾0.0360.0400.056著作[41]陈其忠等0.030~0.080我国以往在日用五金制品电镀中实际使用含磷量在0.3％的铜阳极为多。国内外差异颇大。根据国外研究表明，磷铜阳极中磷含量达0．005％以上，即有黑膜形成，但膜过薄结合力不好。磷含量过高，黑膜太厚，阳极泥渣多，阳极溶解不好，导致镀液中铜含量下降。国内外试验实践证明，阳极含磷量在0．030%~0．075％为宜，最佳值为0．035％~0．070％。国内外的这种差异主要是由于磷铜阳极生产设备和工艺不同所致。国外采用电解铜(或无氧铜)和磷铜合金为原料，用中频感应电炉熔炼，由于原料纯度高，磷含量容易控制。尤其是由于中频感应电炉的固有特性，电磁场反复交变振荡，搅拌非常均匀，温度控制方便，使磷分布均匀。经这样冶炼的铜阳极溶解均匀、铜粉和阳极泥少、阳极利用率高，有利于镀层光滑光亮，无毛刺和粗糙弊病。我国制造磷铜阳极的厂家，一部分对含磷量的标准不甚清楚，设备差、技术水平不高，正象杭天禹高级工程师在《我国电镀化工材料(含阳极)质量问题调查报告》中所述：“磷铜阳极熔制质量差，电镀泥渣多——这种阳极的优点消失了，或呈反常颜色，致镀层不良，现生产这种铜阳极的厂似乎不少，但有些质量不好或不够好，不稳定。”另一部分磷铜厂家因资金有限，无法采用中频电炉，土设备上马，搅拌难以充分，不能保证磷分布均匀，只好采取加大磷含量的措施，通常将磷含量提高到0．1％~0．3％。鉴于国内80年代磷铜阳极的生产现状，所以在中国编写的大部分电镀书刊上阳极“含磷量”写成0．1％~0．3％，只有个别电镀工艺手册和论文与国外介绍相同。含磷量在0．1％~0.3％的铜阳极在七、八十年代推广应用硫酸盐光亮镀铜工艺是功不可没的，但时至世纪之交，是应该将磷含量改为0．035％~0．070%，与国际接轨的时候了。再不应信以增大磷含量的办法来弥补磷分布不均匀之不足和土设备、落后工艺生产铜磷共晶组织疏松，颗粒粗大的劣质磷铜阳极。用先进的设备和科学的生产工艺来确保磷分布均匀及铜磷共晶组织均匀致密、颗粒幼细、结构紧密，中国高品质优良的阳极磷铜也可以走出国门，进入国际市场。改革开放后，我国引进了国外的先进技术和设备，制造出质量符合美国联邦铜发...
