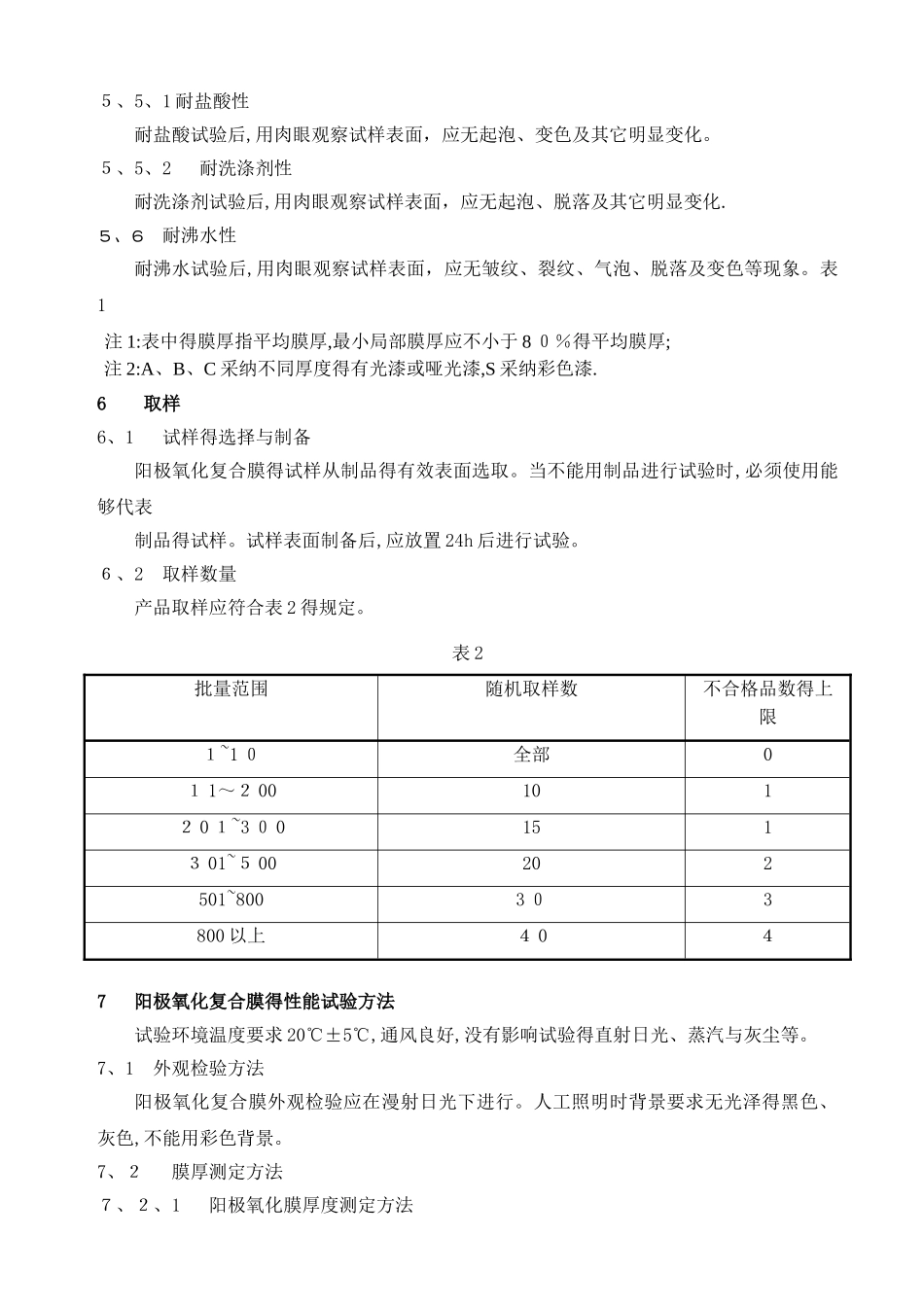

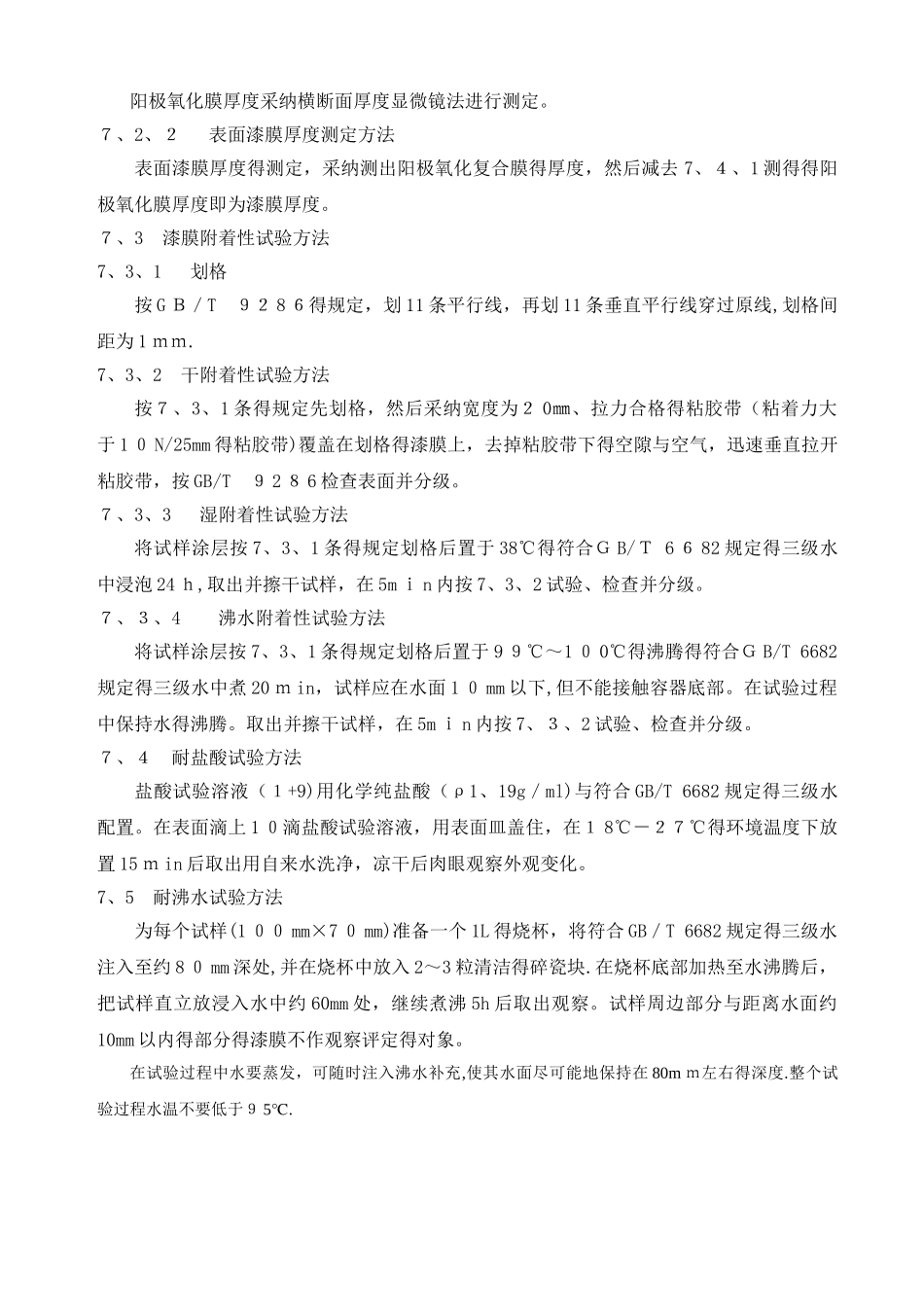

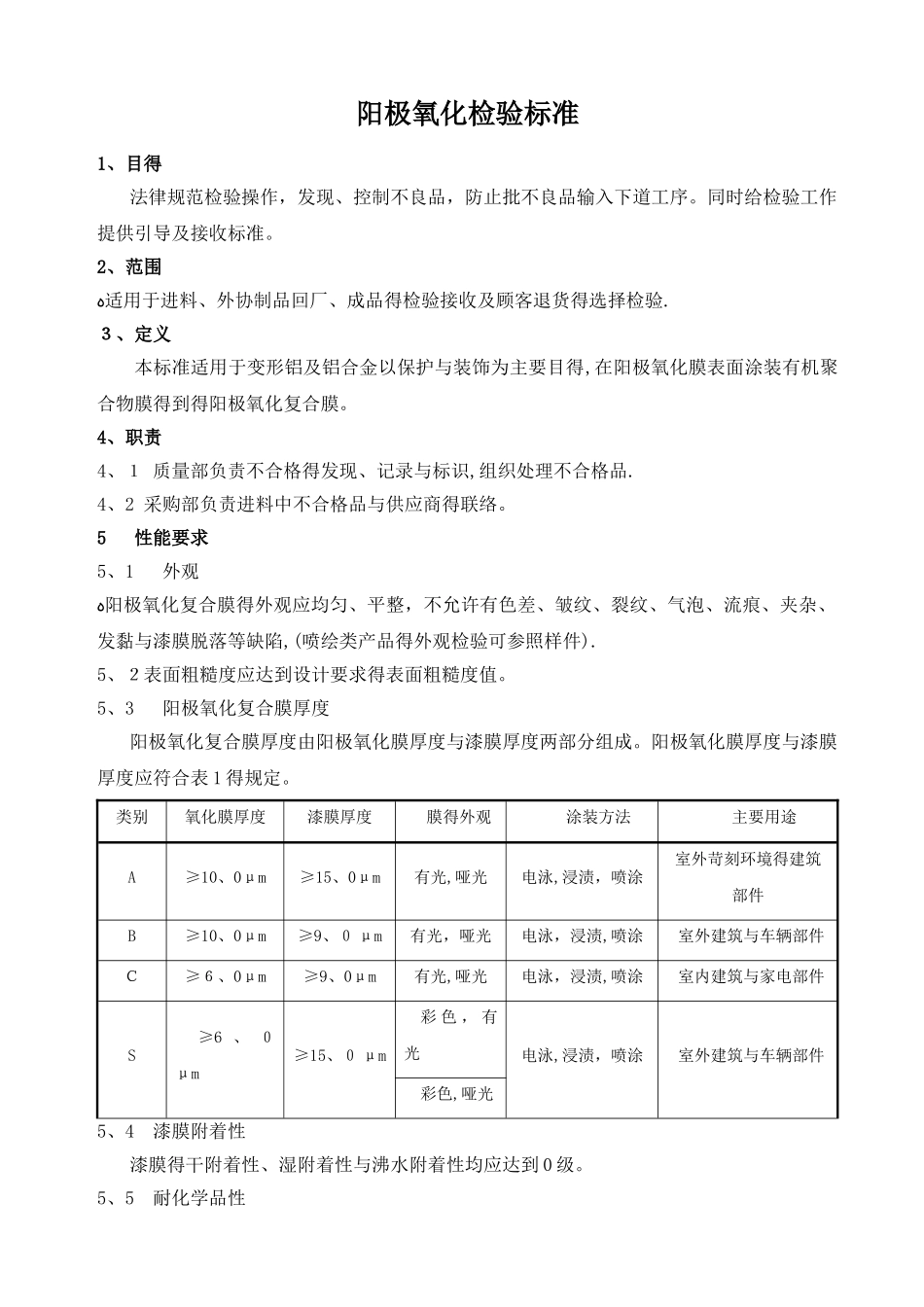

阳极氧化检验标准1、目得法律规范检验操作，发现、控制不良品，防止批不良品输入下道工序。同时给检验工作提供引导及接收标准。2、范围ﻩ适用于进料、外协制品回厂、成品得检验接收及顾客退货得选择检验.３、定义本标准适用于变形铝及铝合金以保护与装饰为主要目得,在阳极氧化膜表面涂装有机聚合物膜得到得阳极氧化复合膜。4、职责4、１ 质量部负责不合格得发现、记录与标识,组织处理不合格品.4、2 采购部负责进料中不合格品与供应商得联络。 5 性能要求5、1 外观ﻩ阳极氧化复合膜得外观应均匀、平整，不允许有色差、皱纹、裂纹、气泡、流痕、夹杂、发黏与漆膜脱落等缺陷,(喷绘类产品得外观检验可参照样件).5、２表面粗糙度应达到设计要求得表面粗糙度值。5、3 阳极氧化复合膜厚度阳极氧化复合膜厚度由阳极氧化膜厚度与漆膜厚度两部分组成。阳极氧化膜厚度与漆膜厚度应符合表 1 得规定。类别氧化膜厚度漆膜厚度膜得外观涂装方法主要用途A≥10、0μm≥15、0μm有光,哑光电泳,浸渍，喷涂室外苛刻环境得建筑部件B≥10、0μm≥9、０ μm有光，哑光电泳，浸渍,喷涂室外建筑与车辆部件Ｃ≥６、0μm≥9、0μm有光,哑光电泳，浸渍,喷涂室内建筑与家电部件S≥6 、 ０μm≥15、０ μm彩 色 ， 有光电泳,浸渍，喷涂室外建筑与车辆部件彩色,哑光5、4 漆膜附着性漆膜得干附着性、湿附着性与沸水附着性均应达到 0 级。5、5 耐化学品性５、5、1 耐盐酸性耐盐酸试验后,用肉眼观察试样表面，应无起泡、变色及其它明显变化。５、5、2 耐洗涤剂性耐洗涤剂试验后,用肉眼观察试样表面，应无起泡、脱落及其它明显变化.５、６ 耐沸水性耐沸水试验后,用肉眼观察试样表面，应无皱纹、裂纹、气泡、脱落及变色等现象。表1注 1:表中得膜厚指平均膜厚,最小局部膜厚应不小于 8 ０％得平均膜厚;注 2:A、B、C 采纳不同厚度得有光漆或哑光漆,S 采纳彩色漆.6 取样6、1 试样得选择与制备阳极氧化复合膜得试样从制品得有效表面选取。当不能用制品进行试验时,必须使用能够代表制品得试样。试样表面制备后,应放置 24h 后进行试验。６、2 取样数量产品取样应符合表 2 得规定。表 27 阳极氧化复合膜得性能试验方法试验环境温度要求 20℃±5℃,通风良好,没有影响试验得直射日光、蒸汽与灰尘等。7、1 外观检验方法阳极氧化复合膜外观检验应在漫射日光下进行。人工照明时背景要求无光泽得黑色、灰色,不能用彩色背景。7、２ 膜厚测定方法７、２、1 阳...
