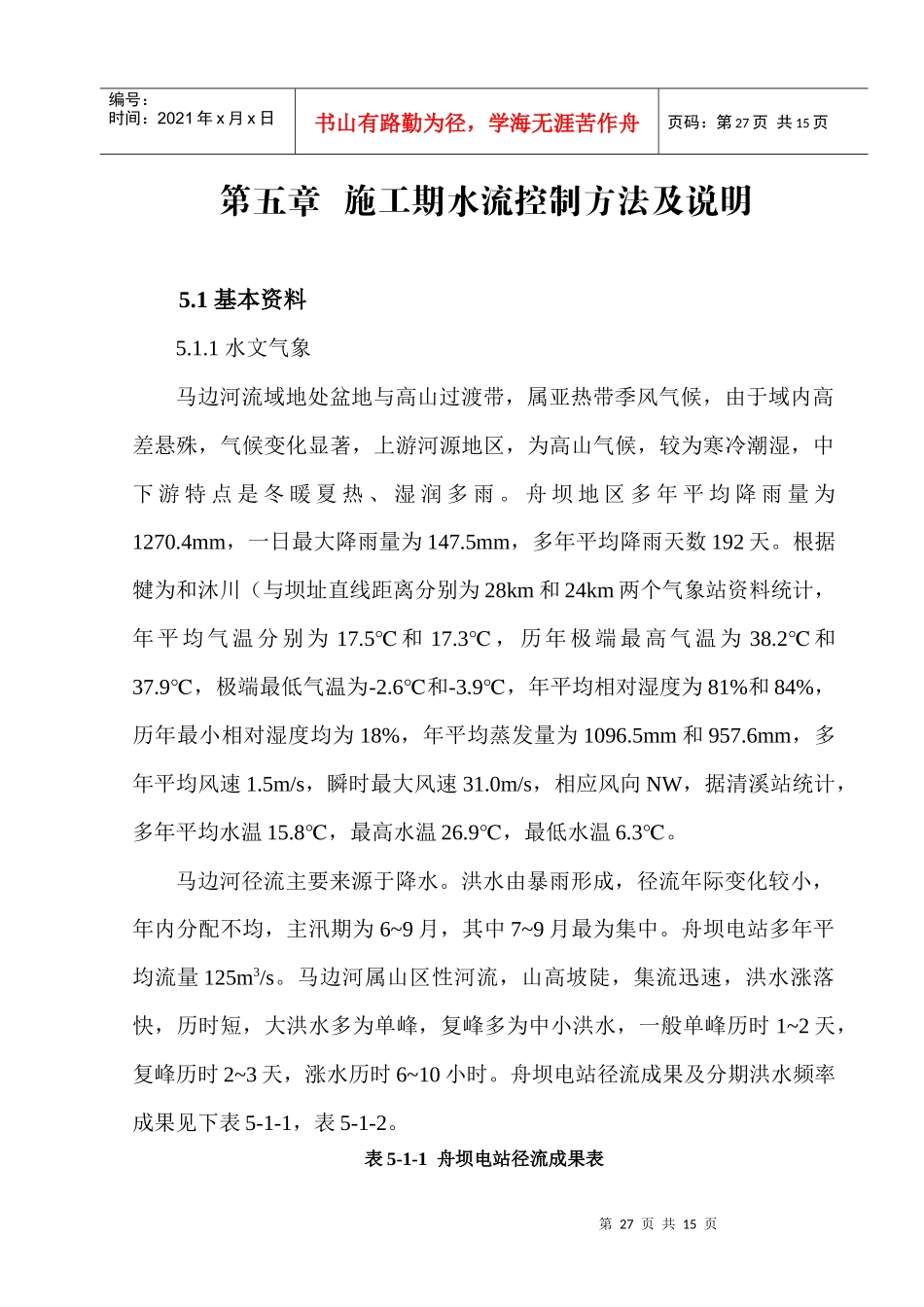

第27页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第27页共15页第五章施工期水流控制方法及说明5.1基本资料5.1.1水文气象马边河流域地处盆地与高山过渡带，属亚热带季风气候，由于域内高差悬殊，气候变化显著，上游河源地区，为高山气候，较为寒冷潮湿，中下游特点是冬暖夏热、湿润多雨。舟坝地区多年平均降雨量为1270.4mm，一日最大降雨量为147.5mm，多年平均降雨天数192天。根据犍为和沐川（与坝址直线距离分别为28km和24km两个气象站资料统计，年平均气温分别为17.5℃和17.3℃，历年极端最高气温为38.2℃和37.9℃，极端最低气温为-2.6℃和-3.9℃，年平均相对湿度为81%和84%，历年最小相对湿度均为18%，年平均蒸发量为1096.5mm和957.6mm，多年平均风速1.5m/s，瞬时最大风速31.0m/s，相应风向NW，据清溪站统计，多年平均水温15.8℃，最高水温26.9℃，最低水温6.3℃。马边河径流主要来源于降水。洪水由暴雨形成，径流年际变化较小，年内分配不均，主汛期为6~9月，其中7~9月最为集中。舟坝电站多年平均流量125m3/s。马边河属山区性河流，山高坡陡，集流迅速，洪水涨落快，历时短，大洪水多为单峰，复峰多为中小洪水，一般单峰历时1~2天，复峰历时2~3天，涨水历时6~10小时。舟坝电站径流成果及分期洪水频率成果见下表5-1-1，表5-1-2。表5-1-1舟坝电站径流成果表第28页共15页第27页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第28页共15页频率P%平均流量Q（m3/s）项目105090统计参数均值CvCs/Cv全年1511241001250.162丰水期（5~10月）2351851451880.193枯水期（11~4月）72.960.649.661.00.152表5-1-2舟坝电站分期洪水频率计算成果表频率P%数值分期（月）102033.350172.764.75851.6212510385.470.53245185145115456844134426159757686074696~9491038002960228010732554421314113822872181651210392.282.974.011~46004873963165.1.2工程地质坝址区河道呈“U”型河弯地形，枯水期河水面高程378.00m，河水面宽40~60m，水深7~8m。河谷断面呈“V”形河谷，坝址两岸地形陡峭，在420m高程以下两岸谷坡35°~45°，上部谷坡左岸70°~80°，右岸为陡缓相间了阶梯状谷坡，陡坡75°~85°，缓坡40°~80°，平均坡度60°~70°。坝址处河流流向S61°E，为横向谷，岩层产状N25~30°E/SE＜22°~28°，岩层倾向下游，微偏右岸。两岸谷坡基岩露，坡度较陡，约50~60°，枯水期间河面高程378.00m，水面宽度40~60m，水深7~8m。河床覆盖层深度8~12m。第29页共15页第28页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第29页共15页坝基及两岸坝肩主要为T3xj6、T3xj8厚~层状砂岩，其间夹T3xj7泥岩、泥质粉砂岩。坝基发育数条与层面平行的层内挤压带，其中j3、j4挤压带发育于大坝主要持力层T3xj6中，对大坝抗滑稳定起控制作用。左岸坝肩卸荷深度较大，谷坡卸荷带水平深度50余m，垂直深度更大，且卸荷裂隙连续性好，倾角陡，张开这贡度1~3cm，局部达5cm以上，充填次生泥，局部无充填成空缝。右岸风化卸荷虽较浅，但在新鲜岩体内与河流流向近于平行的N6525~75°W/NE＜70~90°，裂隙多见风化现象，从而降低了裂隙强度。地区地下水按含水介质特征可分成基岸裂隙水与第四系松散堆积层孔隙水两类。据水质分析成果，区内地表水、地下水均为HCO3-—Ca2+—mg2+或HCO3-—Ca2+—mg2+—K+Na+型水。PH值6.9~7.6之间，对砼无侵蚀性。5.2导流方案5.2.1导流建筑物级别本电站装机2台，单机容量51MW，总装机容量102MW。电站枢纽由拦河大坝、进水口、引水隧洞、压力管道及地面厂房等建筑物组成。工程等级为Ⅱ等工程，永久性水工建筑物为2级，次要建筑物为3级，根据《水电水利工程施工导流设计导则》，导流建筑物为5级。5.2.2导流标准根据《水电水利工程施工导流设计导则》，导流建筑物为5级，土石围堰的设计洪水重现期为5~10年。根据本工程施工特点，本工程导流标第30页共15页第29页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第30页共15页准是：2004年10月~2005年5月围堰设计挡水标准为3年一遇（洪水流量607m3/s），2005年汛期基...
