虚拟路由冗余协议课件VIP免费

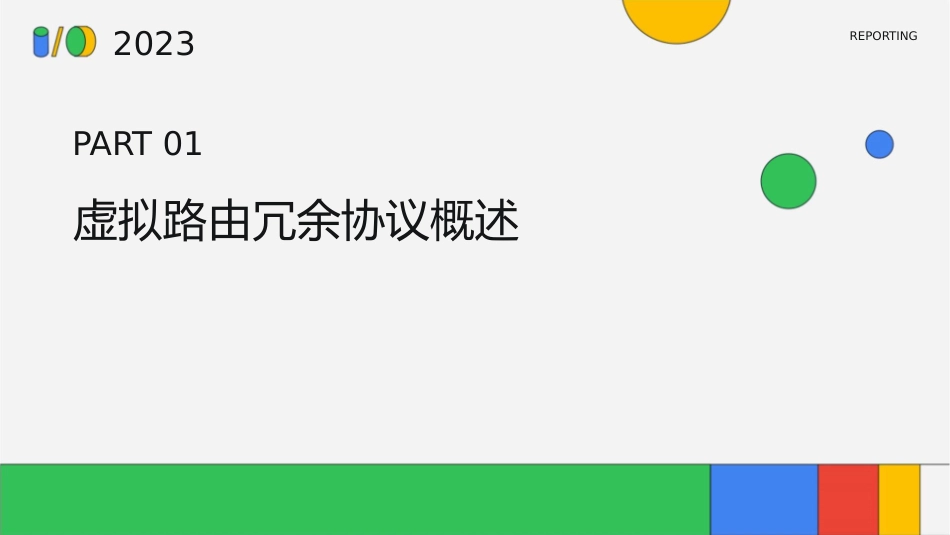

2023REPORTING虚拟路由冗余协议课件•虚拟路由冗余协议概述•虚拟路由冗余协议的优势与局限性•虚拟路由冗余协议的配置与部署•虚拟路由冗余协议的故障处理与恢复•虚拟路由冗余协议的应用案例与效果分析2023REPORTINGPART01虚拟路由冗余协议概述定义与特点定义虚拟路由冗余协议（VirtualRouterRedundancyProtocol，VRRP）是一种用于解决网络设备（如路由器）故障的冗余协议。特点通过选举机制，在多台路由器之间实现故障转移，确保网络通信的连续性和可靠性。工作原理选举机制通过比较优先级值，选出优先级最高的路由器作为虚拟路由器，负责转发数据包。当该路由器出现故障时，其他备用路由器将接管转发任务。故障转移当备用路由器检测到主路由器故障时，会通过竞选机制成为新的虚拟路由器。故障转移过程中，网络通信中断时间较短，提高了网络的可用性。应用场景010203企业网络园区网运营商网络适用于企业网络中，提供高可靠性的网络连接服务，确保关键业务不因设备故障而中断。在园区网中，VRRP可以用于实现核心层设备的冗余备份，提高网络的可靠性和稳定性。运营商网络中，VRRP可以用于提高骨干网和接入网的可靠性，减少因设备故障导致的网络中断。2023REPORTINGPART02虚拟路由冗余协议的组成虚拟路由器虚拟路由器是VRRP中的核心组件，用于替代物理路由器，为终端设备提供路由服务。虚拟路由器由一组虚拟路由器接口组成，每个接口对应一个IP地址，用于与终端设备进行通信。虚拟路由器接口可以配置在物理路由器上，也可以部署在虚拟机上。备份路由器备份路由器是VRRP中的重要组件，用于在主路由器出现故障时接管路由器的角色。备份路由器通过定期发送VRRP报文来声明自己的优先级和状态，以便在主路由器出现故障时能够快速接管。备份路由器需要与主路由器保持通信，以便及时了解主路由器的状态。路由器间通信协议VRRP使用IP多播来实现在路由器间的通信。010203VRRP报文包括虚拟IP地址、优先级、认证信息等字段，用于维护和同步虚拟路由器的状态。VRRP报文使用TTL（TimeToLive）值来确保报文不会在网络中无限循环。故障检测机制VRRP使用Hello报文来检测主路由器和备份路由器之间的通信状态。如果在一定时间内没有收到Hello报文，则认为与主路由器的连接已断开，备份路由器将接管路由器的角色。VRRP还支持使用其他故障检测机制，如BFD（BidirectionalForwardingDetection）协议，以提高故障检测的准确性和可靠性。2023REPORTINGPART03虚拟路由冗余协议的优势与局限性优势快速故障恢复负载均衡VRRP能够在主路由器出现故障时，快速切换到备用路由器，减少网络服务的停机时间。VRRP可以配置多个优先级，实现负载均衡，提高网络性能。简化网络设计易于配置和管理通过使用VRRP，可以在不改变VRRP的配置相对简单，可以减少管理员的工作量。现有网络架构的情况下实现高可用性。局限性路由环路风险优先级竞争问题在某些情况下，如果没有正确配置，可能会如果多个路由器具有相同的优先级，可能会发生优先级竞争，导致稳定性问题。出现路由环路的问题。不支持部分备份对网络延迟敏感VRRP只能实现完全备份，不能实现部分备份，可能导致资源浪费。由于VRRP依赖于定时器进行故障检测和切换，因此对网络延迟较为敏感。适用场景与条件高可用性要求简单网络架构适用于需要高可用性的网络环境，如金融、医疗、大型企业等。适用于网络架构较为简单，不需要复杂配置的环境。对路由协议无特殊要求可接受资源开销适用于使用通用路由协议的网络环境。适用于能够接受一定资源开销以换取高可用性的环境。2023REPORTINGPART04虚拟路由冗余协议的配置与部署配置步骤确定网络拓扑结构配置VRRP路由器根据实际需求和网络规模，设计合适的网络拓扑结构，包括路由器、交换机和终端设备的连接方式。在参与VRRP的路由器上配置VRRP相关参数，包括虚拟IP地址、优先级值和抢占延时等。配置接口测试连通性在路由器上配置参与VRRP的接口，包括物理接口和逻辑接口（如VLAN接口）。验证网络连通性，确保VRRP路由器之间的通信正常。部署方式单台设备部署在单台路由器上部署VRRP，用于提高网络可靠性和可用性。多台设备部署在多...
