试验室高纯气体管路系统培训资料简方正姚体课件VIP免费

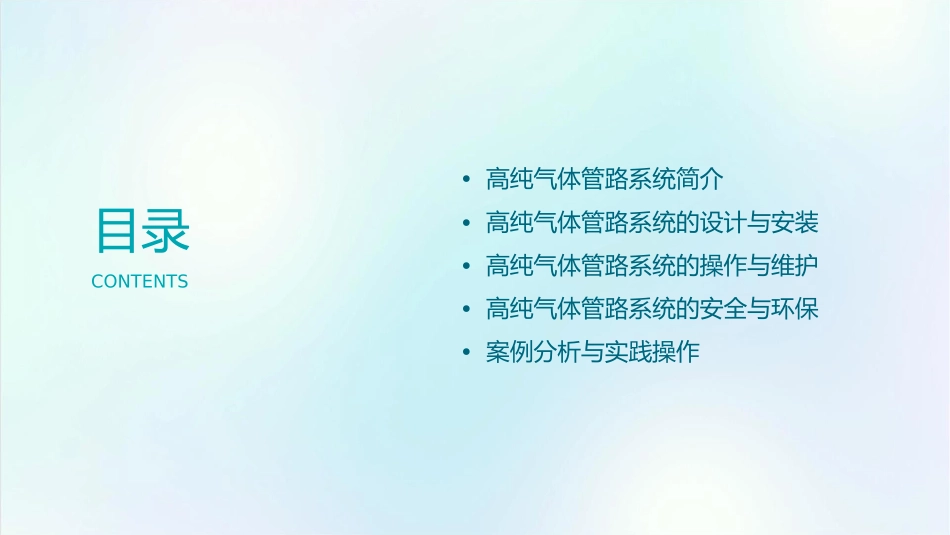

•高纯气体管路系统简介目录•高纯气体管路系统的设计与安装•高纯气体管路系统的操作与维护•高纯气体管路系统的安全与环保•案例分析与实践操作CONTENTS01高纯气体管路系统简介高纯气体管路系统的定义与作用定义高纯气体管路系统是指用于输送高纯度气体的管道系统，其中高纯气体是指气体中杂质含量极低的纯净气体，通常用于科学研究、工业生产、医疗等领域。作用高纯气体管路系统的作用是确保高纯气体的安全、稳定、可靠输送，以满足各种应用需求。高纯气体管路系统的组成与特点要点一要点二组成特点高纯气体管路系统主要由管道、阀门、管件、过滤器、减压器、流量计等组成。高纯气体管路系统的管道材料通常采用不锈钢、铜等耐腐蚀、耐磨损的材料，以确保气体的纯净度和管道的长期稳定性；阀门和管件通常采用高质量的密封材料和精密的加工工艺，以确保气体的密封性和防止泄漏；过滤器用于去除气体中的微粒和杂质，保证气体的纯净度；减压器和流量计用于控制气体的压力和流量，以满足不同应用的需求。高纯气体管路系统的应用领域010203科学研究工业生产医疗领域高纯气体广泛应用于物理、化学、生物等科学领域的研究，如光谱学、质谱学、电子学等。高纯气体在半导体制造、太阳能电池制造、高纯化学品的生产等领域有着广泛的应用。高纯气体在医疗领域的应用也越来越广泛，如呼吸治疗、麻醉、消毒等。02高纯气体管路系统的设计与安装设计原则与流程01020304安全性原则功能性原则经济性原则易维护原则确保管路系统的安全可靠，避免气体泄漏、污染和爆炸等事故。满足试验室对高纯气体的需求，保证气体纯度、流量和压力等参数的稳定性。在满足安全和功能需求的前提下，合理控制管路系统的成本。设计应便于日常维护、检修和更换部件，降低运营成本。管路材料的选择与处理管材处理对管材进行清洗、脱脂、除锈等处理，确保管内无杂质、油污和锈迹。材料选择根据气体性质、工作压力和温度选择合适的管材，如不锈钢、铜等。管件选择选用与管材相匹配的管件，如阀门、接头等，并确保其密封性能良好。管路系统的布局与安装布局规划安装规范连接方式标识与记录遵循相关标准和规范，确保管路安装牢固、平整，避免弯曲半径过小或急转弯。对管路系统进行标识，记录管路走向、连接部件等信息，方便后续维护和管理。根据试验室空间布局和设备位置，合理规划管路走向和布局。采用可靠的连接方式，如焊接、卡套连接等，确保管路密封性能良好。常见问题的预防与解决气体泄漏压力波动定期检查管路连接处，确保密封良好；及时更换老化或损坏的密封件。调整减压阀或压力调节器，保持气体压力稳定；检查管路是否存在泄漏或受阻现象。堵塞与污染管路振动定期对管路进行吹扫或清洗；使用过滤器去除气体中的杂质和颗粒物。合理固定管路，避免振动传递；在必要位置加装缓冲器或减震器。03高纯气体管路系统的操作与维护开机前的准备工作检查气瓶压力检查气路连接确认气瓶压力是否足够，以满足实验需求。确认气路连接是否紧固，无泄漏。清洁管路系统检查安全防护措施使用适当的清洁剂清洁管路系统，确保无杂质和污染物。确保安全防护措施到位，如佩戴防毒面具、手套等。操作规程与注意事项遵循操作规程缓慢开启阀门按照操作规程进行操作，不要随意更改操作步骤。在开启阀门时要缓慢，避免气流过快导致管路系统不稳定。避免气体泄漏定期检查气瓶压力在操作过程中要时刻注意是否有气体泄漏现象，如有应及时处理。在实验过程中要定期检查气瓶压力，确保压力在正常范围内。日常维护与保养定期清洁管路系统检查气瓶状况定期使用适当的清洁剂清洁管路系统，保持管路系统的清洁。定期检查气瓶状况，确保气瓶无损坏、无腐蚀。紧固气路连接更新密封材料定期检查气路连接是否紧固，如发现松动应及时紧固。定期更新管路系统中的密封材料，确保密封性能良好。常见故障的诊断与排除气体泄漏气瓶压力不足如发现气体泄漏，应立即关闭相关阀门，检查泄漏点并修复。如发现气瓶压力不足，应及时更换气瓶或补充气体。管路堵塞阀门故障如发现管路堵塞，应使用适当的清洗剂清洗管路，或更换管路部件。如发现阀门故障，应及时更换阀门或修...
