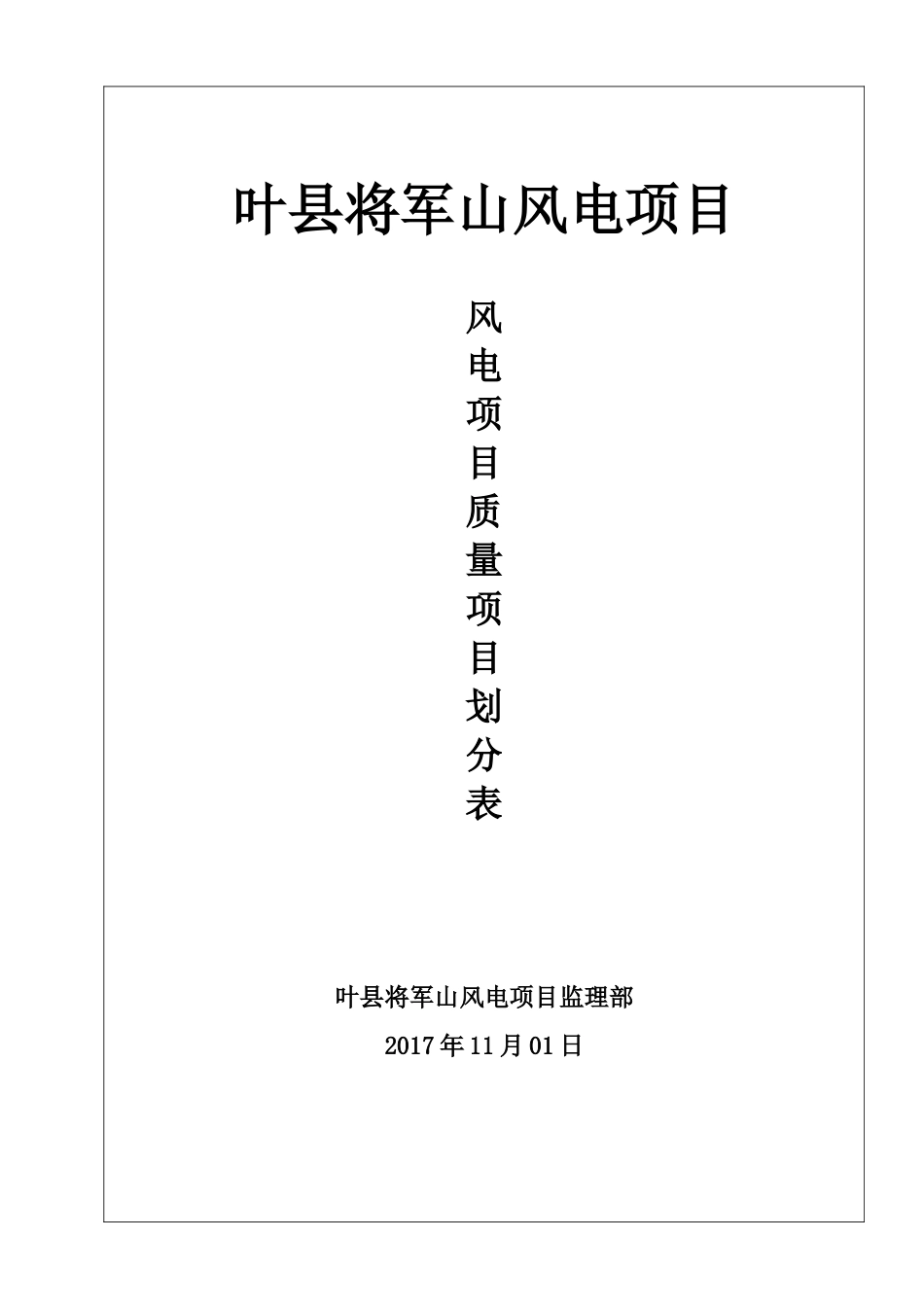

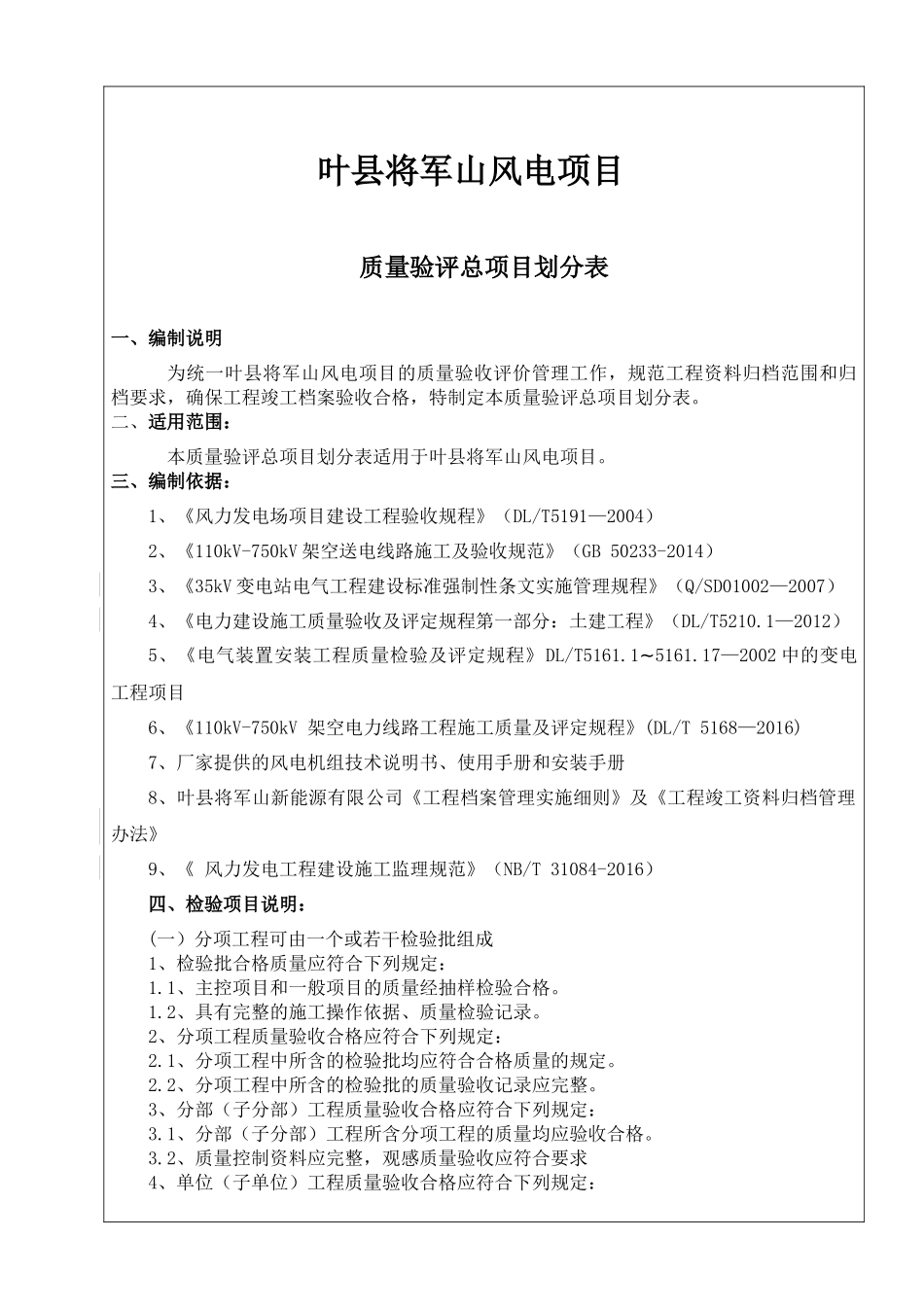

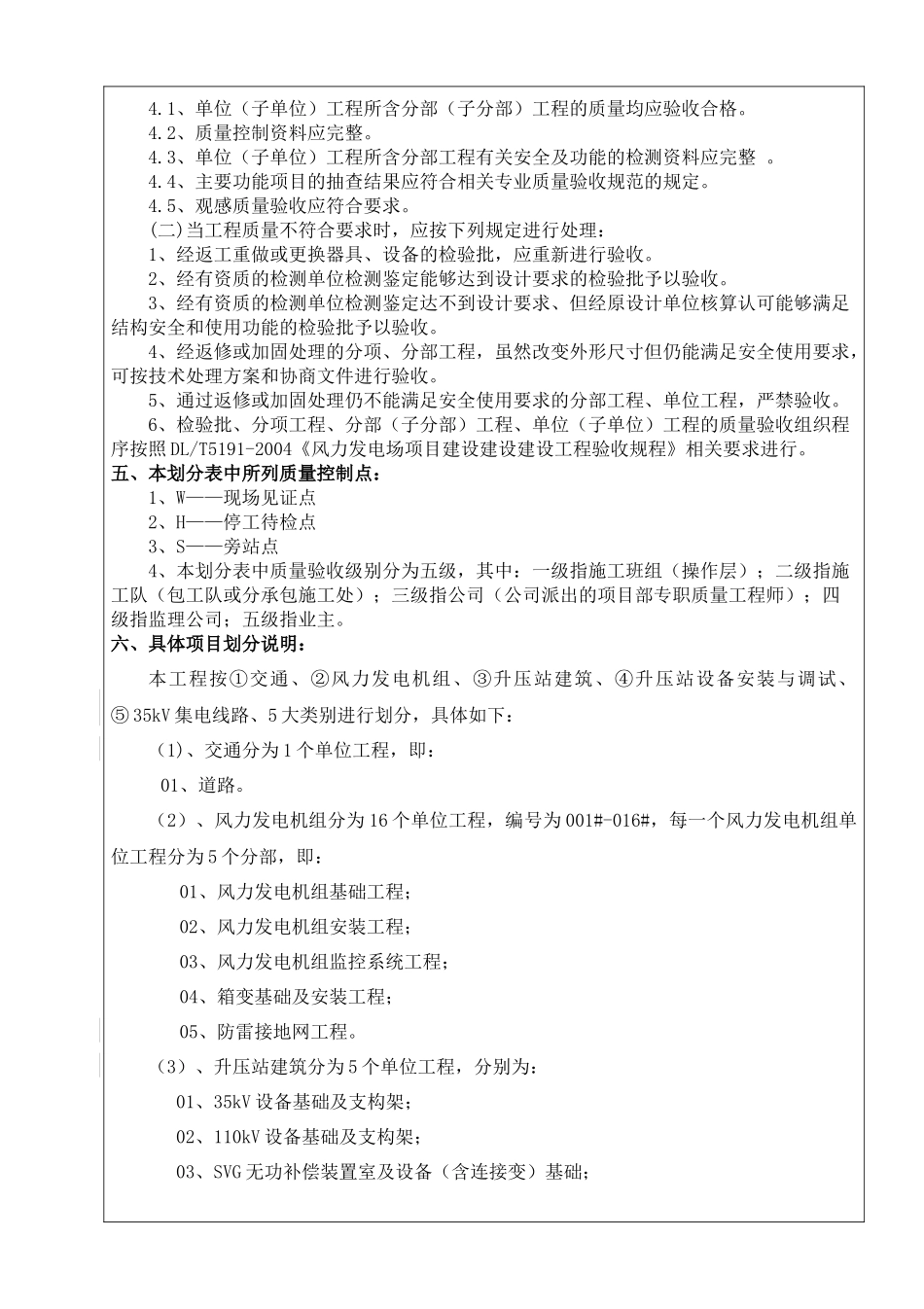

叶县将军山风电项目风电项目质量项目划分表叶县将军山风电项目监理部2017年11月01日叶县将军山风电项目质量验评总项目划分表一、编制说明为统一叶县将军山风电项目的质量验收评价管理工作，规范工程资料归档范围和归档要求，确保工程竣工档案验收合格，特制定本质量验评总项目划分表。二、适用范围：本质量验评总项目划分表适用于叶县将军山风电项目。三、编制依据：1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）2、《110kV-750kV架空送电线路施工及验收规范》（GB50233-2014）3、《35kV变电站电气工程建设标准强制性条文实施管理规程》（Q/SD01002—2007）4、《电力建设施工质量验收及评定规程第一部分：土建工程》（DL/T5210.1—2012）5、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目6、《110kV-750kV架空电力线路工程施工质量及评定规程》(DL/T5168—2016)7、厂家提供的风电机组技术说明书、使用手册和安装手册8、叶县将军山新能源有限公司《工程档案管理实施细则》及《工程竣工资料归档管理办法》9、《风力发电工程建设施工监理规范》（NB/T31084-2016）四、检验项目说明：(一）分项工程可由一个或若干检验批组成1、检验批合格质量应符合下列规定：1.1、主控项目和一般项目的质量经抽样检验合格。1.2、具有完整的施工操作依据、质量检验记录。2、分项工程质量验收合格应符合下列规定：2.1、分项工程中所含的检验批均应符合合格质量的规定。2.2、分项工程中所含的检验批的质量验收记录应完整。3、分部（子分部）工程质量验收合格应符合下列规定：3.1、分部（子分部）工程所含分项工程的质量均应验收合格。3.2、质量控制资料应完整，观感质量验收应符合要求4、单位（子单位）工程质量验收合格应符合下列规定：4.1、单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。4.2、质量控制资料应完整。4.3、单位（子单位）工程所含分部工程有关安全及功能的检测资料应完整。4.4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。4.5、观感质量验收应符合要求。(二)当工程质量不符合要求时，应按下列规定进行处理：1、经返工重做或更换器具、设备的检验批，应重新进行验收。2、经有资质的检测单位检测鉴定能够达到设计要求的检验批予以验收。3、经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和使用功能的检验批予以验收。4、经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。5、通过返修或加固处理仍不能满足安全使用要求的分部工程、单位工程，严禁验收。6、检验批、分项工程、分部（子分部）工程、单位（子单位）工程的质量验收组织程序按照DL/T5191-2004《风力发电场项目建设建设建设工程验收规程》相关要求进行。五、本划分表中所列质量控制点：1、W——现场见证点2、H——停工待检点3、S——旁站点4、本划分表中质量验收级别分为五级，其中：一级指施工班组（操作层）；二级指施工队（包工队或分承包施工处）；三级指公司（公司派出的项目部专职质量工程师）；四级指监理公司；五级指业主。六、具体项目划分说明：本工程按①交通、②风力发电机组、③升压站建筑、④升压站设备安装与调试、⑤35kV集电线路、5大类别进行划分，具体如下：（1)、交通分为1个单位工程，即：01、道路。（2）、风力发电机组分为16个单位工程，编号为001#-016#，每一个风力发电机组单位工程分为5个分部，即：01、风力发电机组基础工程；02、风力发电机组安装工程；03、风力发电机组监控系统工程；04、箱变基础及安装工程；05、防雷接地网工程。（3）、升压站建筑分为5个单位工程，分别为：01、35kV设备基础及支构架；02、110kV设备基础及支构架；03、SVG无功补偿装置室及设备（含连接变）基础；04、主变压器设备基础及支构架、事故油池；05、附属建筑（含电缆沟）；（4）、升压站设备安装与调试分为8个单位工程，分别为：01、主变压器系统设备安装；02、主控及直流设备安装；03、110kV封闭式组合电气安装；04、35kV配电装置（...
