心电图检查和异常心电图图形的识别通用课件VIP免费

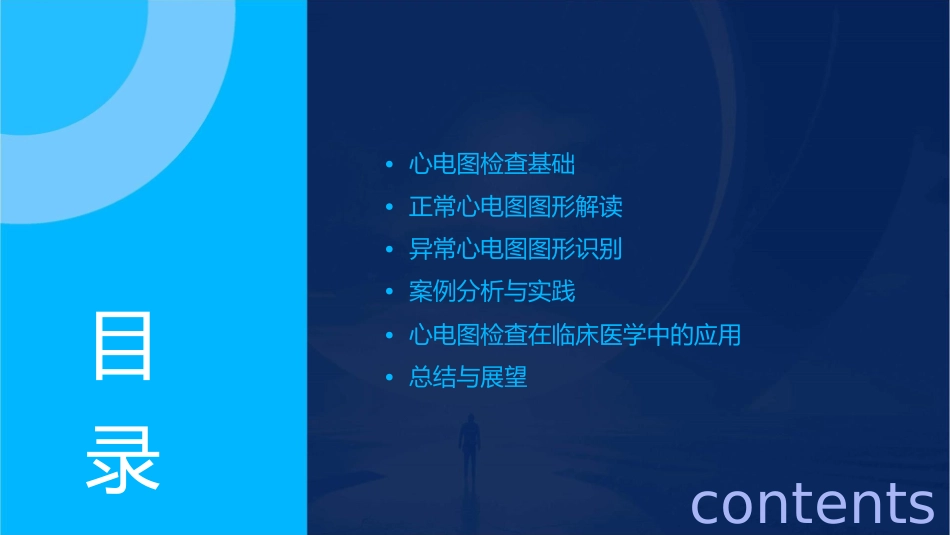

•心电图检查基础•正常心电图图形解读•异常心电图图形识别•案例分析与实践目•心电图检查在临床医学中的应用•总结与展望录contents心电图检查原理和目的原理目的心电图检查步骤和注意事项步骤1.准备工作：解释检查过程，消除患者紧张情绪；选择合适的导联方式（常规12导联或更多）。2.皮肤处理：清洁皮肤，减少电阻，提高信号质量。心电图检查步骤和注意事项4.记录心电图3.电极放置5.结束检查心电图检查步骤和注意事项注意事项1.检查前应详细询问患者病史，了解是否有心脏起搏器、人工心脏瓣膜等植入物。2.对于不能平卧的患者，可采用半卧位或坐位进行检查。心电图检查步骤和注意事项0102心电图检查设备和使用方法•设备：心电图机、电极片、导电膏、酒精棉、砂纸等。心电图检查设备和使用方法使用方法1.开启心电图机，进行自检和校准，确保设备正常运行。2.清洁患者皮肤，用砂纸轻轻打磨，降低皮肤电阻。心电图检查设备和使用方法3.在选定部位涂抹导电膏，贴附电极片，确保电极片与患者皮肤紧密接触。4.选择合适的导联方式，启动5.检查结束后，关闭心电图机，取下电极片，清理现场。记录功能，观察并记录心电图波形。P波、QRS波群、T波的正常形态P波QRS波群T波代表心房肌的除极电位变化。正常形态是呈钝圆形或低小的凸起，方向在Ⅰ、Ⅱ、AVF、V4-V6导联向上，AVR导联向下。时间小于0.12秒，振幅在肢体导联小于0.25mV，胸导联小于0.2mV。代表心室肌的除极电位变化。正常形态是R波在V1、V5导联较高大，其余导联适中。Q波一般小于同导联R波的1/4，时间小于0.04秒。S波在AVR导联较深，其余导联适中。QRS时间正常范围为0.06-0.10秒。代表心室肌的复极电位变化。正常形态是呈钝圆形或低平的凸起，方向与QRS波群主波方向一致。振幅不低于同导联R波的1/10。心率的测量与解读心率测量心率解读电轴的正常范围与解读电轴正常范围电轴解读心肌缺血的心电图表现010203ST段压低T波倒置Q波形成心肌梗死的心电图表现ST段抬高病理性Q波T波演变心肌梗死时，梗死部位的心肌细胞坏死，导致心电图上ST段抬高，形成典型的STEMI（ST段抬高型心肌梗死）图形。心肌梗死后，坏死心肌失去电活动能力，形成病理性Q波，是心肌梗死的特征性表现。心肌梗死后，T波逐渐由高而直立转变为倒置，反映心肌梗死的演变过程。心律失常的心电图表现窦性心律失常房性心律失常室性心律失常常见异常心电图图形案例展示与解读正常心电图与异常心电图对比首先展示正常心电图图形，再展示常见的异常心电图图形，如心肌缺血、心肌梗死、心律失常等，以便学员能直观了解正常与异常之间的区别。案例解读针对每一种异常心电图图形，详细解读其波形特征、时域和频域指标变化，使学员能深入理解异常心电图的产生机理和诊断依据。心电图检查实践：操作演示与图形分析操作演示演示心电图检查的具体操作步骤，包括电极放置、参数设置、图形获取等，使学员熟练掌握心电图检查的基本操作。图形分析展示实际采集到的心电图图形，指导学员进行图形分析，如P波、QRS波群、T波等特征波的识别，以及心率、心律、ST段等参数的测量。异常心电图图形的识别与诊断思路训练异常图形识别诊断思路训练心脏病患者的心电图检查与诊断心肌缺血的诊断心律失常的诊断心肌梗死的诊断心电图检查在急诊医学中的应用急性胸痛患者的评估1心律失常的急诊处理23心肺复苏过程中的监测心电图检查与其他心血管检查方法的联合应用与超声心动图的联合应用01与心脏核素检查的联合应用02与心脏磁共振成像的联合应用03课程总结与回顾知识体系梳理实战技能提升学习方法探索心电图检查与诊断的挑战与展望面临的挑战发展趋势拓展应用领域持续学习与提升建议深入学习相关知识建议学员们继续深入学习心电图检查和诊断的相关知识，掌握更多的理论和方法。实践锻炼通过参与实际案例的分析和诊断，不断提高自己的实战能力。参加学术交流和培训积极参加相关领域的学术交流和培训活动，了解最新的研究进展和技术动态，拓宽视野。
