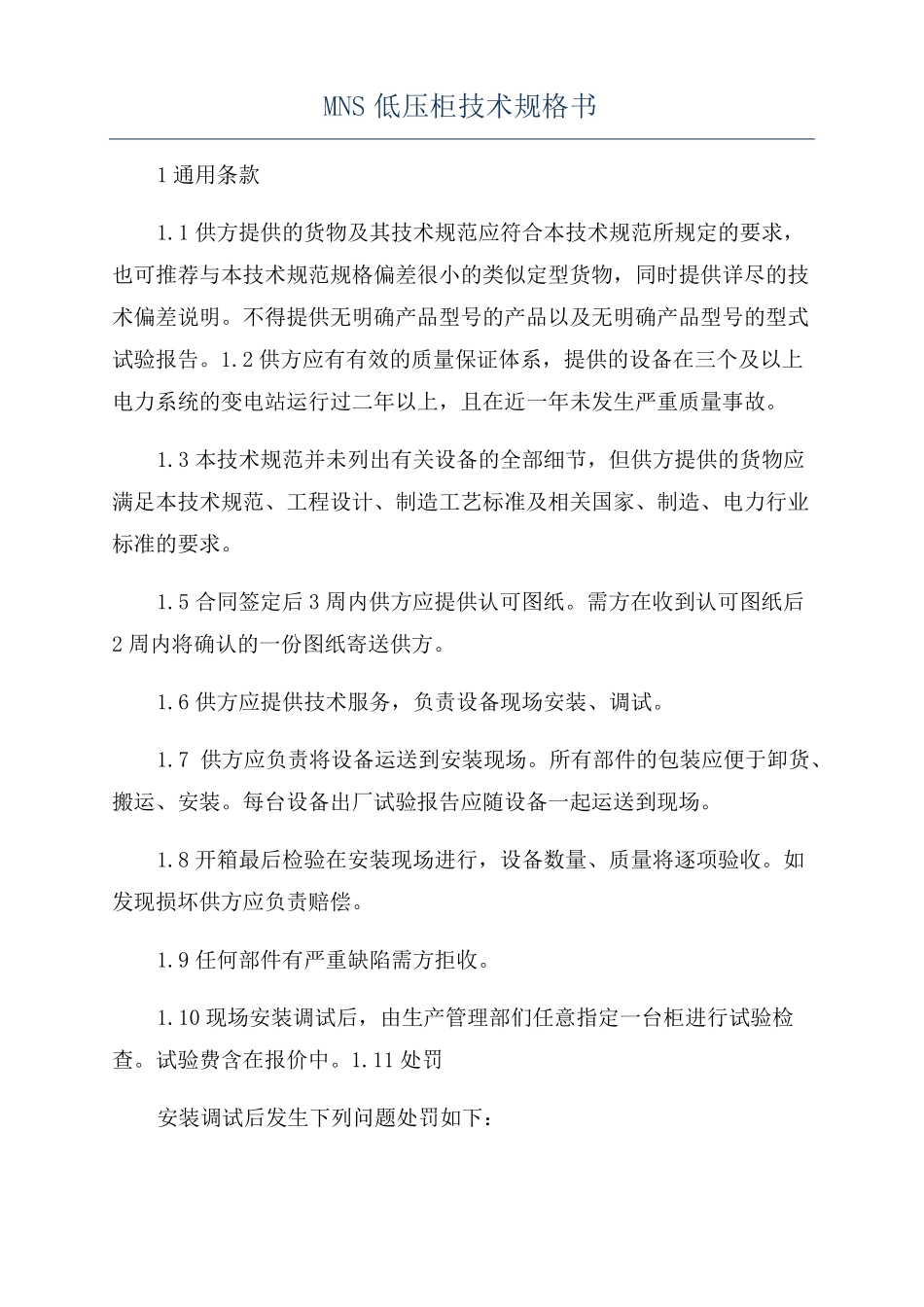

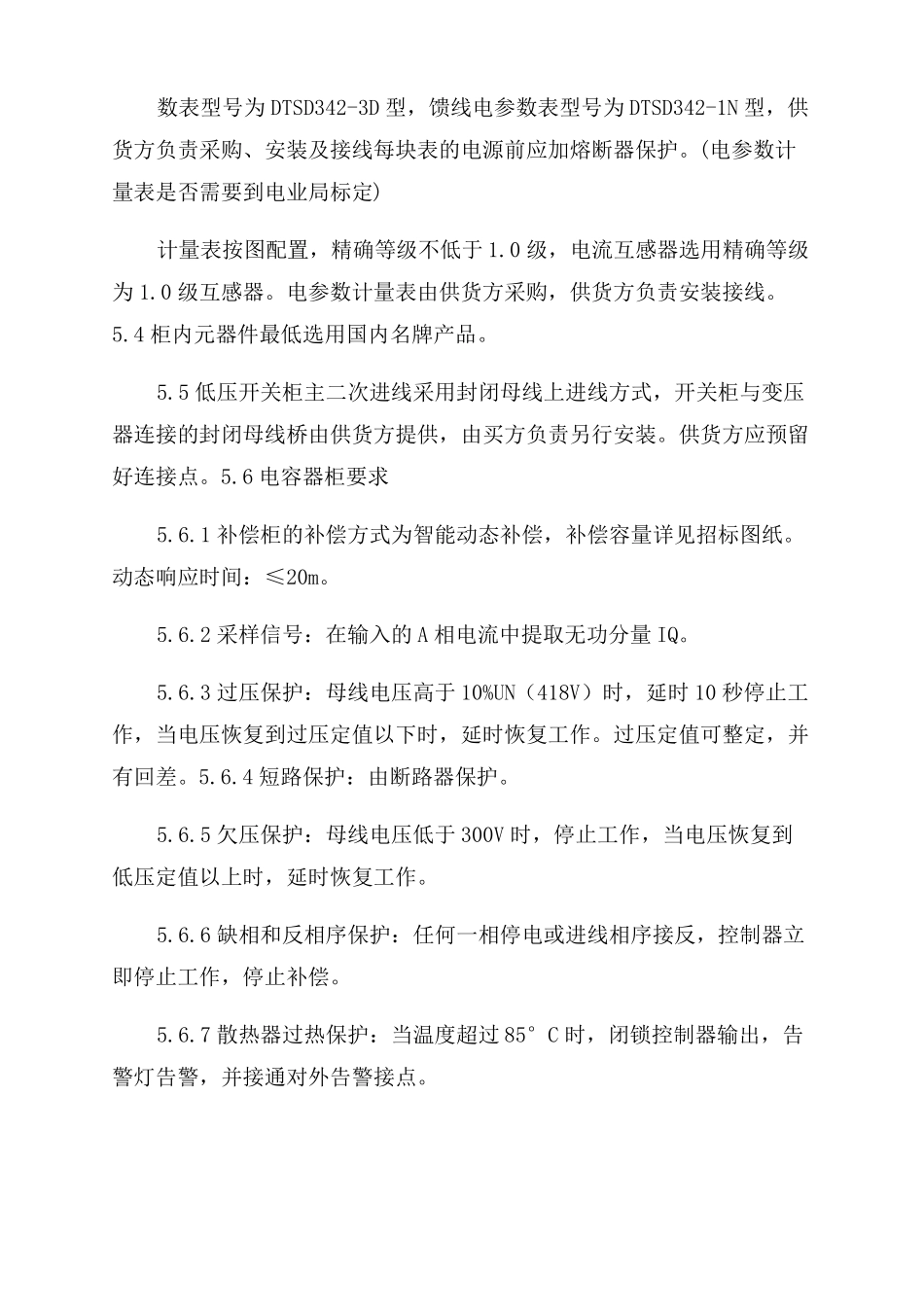

MNS低压柜技术规格书1通用条款1.1供方提供的货物及其技术规范应符合本技术规范所规定的要求，也可推荐与本技术规范规格偏差很小的类似定型货物，同时提供详尽的技术偏差说明。不得提供无明确产品型号的产品以及无明确产品型号的型式试验报告。1.2供方应有有效的质量保证体系，提供的设备在三个及以上电力系统的变电站运行过二年以上，且在近一年未发生严重质量事故。1.3本技术规范并未列出有关设备的全部细节，但供方提供的货物应满足本技术规范、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。1.5合同签定后3周内供方应提供认可图纸。需方在收到认可图纸后2周内将确认的一份图纸寄送供方。1.6供方应提供技术服务，负责设备现场安装、调试。1.7供方应负责将设备运送到安装现场。所有部件的包装应便于卸货、搬运、安装。每台设备出厂试验报告应随设备一起运送到现场。1.8开箱最后检验在安装现场进行，设备数量、质量将逐项验收。如发现损坏供方应负责赔偿。1.9任何部件有严重缺陷需方拒收。1.10现场安装调试后，由生产管理部们任意指定一台柜进行试验检查。试验费含在报价中。1.11处罚安装调试后发生下列问题处罚如下：1.11.1交流配电柜内主要元件与本技术规范不符（型号或型式试验）、参数不满足本技术规范要求，根据情况扣罚不符合要求元件总价的2倍或50%以至100%的合同金额。1.11.2现场检验如有测试项目不符合制造厂说明书要求，或制造厂说明书无要求但不符合国家和电力部门有关要求，根据情况扣罚10～50%的合同金额1.11.3在1.10的检验中如有一项不合格扣罚50%的合同金额，并加试一台。加试的设备如再有不合格项，扣罚100%的合同金额。2设备标准GB4942.2外壳防护等级GB7251低压成套开关设备IEC439低压成套开关设备和控制设备3技术指标3.1环境温度最高温度：不高于40℃最低温度：不低于-15℃日平均温度：不大于35℃湿度：不大于90%，应考虑到由于温度的变化可能会偶然产生凝露的影响3.2海拔高度：不超过1000m3.3耐受地震能力地面水平加速度：0.2g地面垂直加速度：0.1g地震裂度：≤8度4运行条件4.1工作电压：380V土10％4.2工作频率：50Hz士0.54.3保护系统：TN-C5开关柜总体要求5.1开关柜型号：MNS5.2在进线柜、母联柜装有断路器合闸、分闸指示灯、储能指示灯，电流表、电压表、电压转换开关（五位置）。5.3计量回路低压开关柜各主进线、馈线单元均有多功能电参数计量表，主进线电参数表型号为DTSD342-3D型，馈线电参数表型号为DTSD342-1N型，供货方负责采购、安装及接线每块表的电源前应加熔断器保护。(电参数计量表是否需要到电业局标定)计量表按图配置，精确等级不低于1.0级，电流互感器选用精确等级为1.0级互感器。电参数计量表由供货方采购，供货方负责安装接线。5.4柜内元器件最低选用国内名牌产品。5.5低压开关柜主二次进线采用封闭母线上进线方式，开关柜与变压器连接的封闭母线桥由供货方提供，由买方负责另行安装。供货方应预留好连接点。5.6电容器柜要求5.6.1补偿柜的补偿方式为智能动态补偿，补偿容量详见招标图纸。动态响应时间：≤20m。5.6.2采样信号：在输入的A相电流中提取无功分量IQ。5.6.3过压保护：母线电压高于10%UN（418V）时，延时10秒停止工作，当电压恢复到过压定值以下时，延时恢复工作。过压定值可整定，并有回差。5.6.4短路保护：由断路器保护。5.6.5欠压保护：母线电压低于300V时，停止工作，当电压恢复到低压定值以上时，延时恢复工作。5.6.6缺相和反相序保护：任何一相停电或进线相序接反，控制器立即停止工作，停止补偿。5.6.7散热器过热保护：当温度超过85°C时，闭锁控制器输出，告警灯告警，并接通对外告警接点。5.6.8自动运行功能：停电退出，送电后自动恢复运行。5.7开关尺寸见低压系统图。6开关柜结构6.1母线水平母线置于柜顶母线隔离室内单层布置。垂直母线采用防护罩（带散热孔）封闭。PE十N母线安装在柜体下部，不封闭。6.2装置的主构架采用C型材,组装采用新技术的8.8级自攻螺栓和张紧垫圈。主构架上均有安装模数孔E=25mm。6.3装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室,各单元的功能相对独立。6.4...
