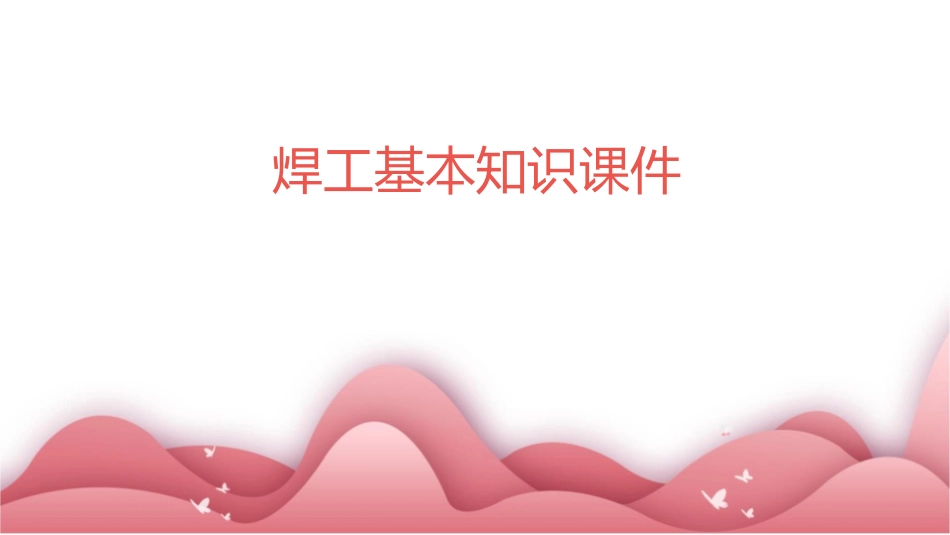

焊工基本知识课件VIP免费

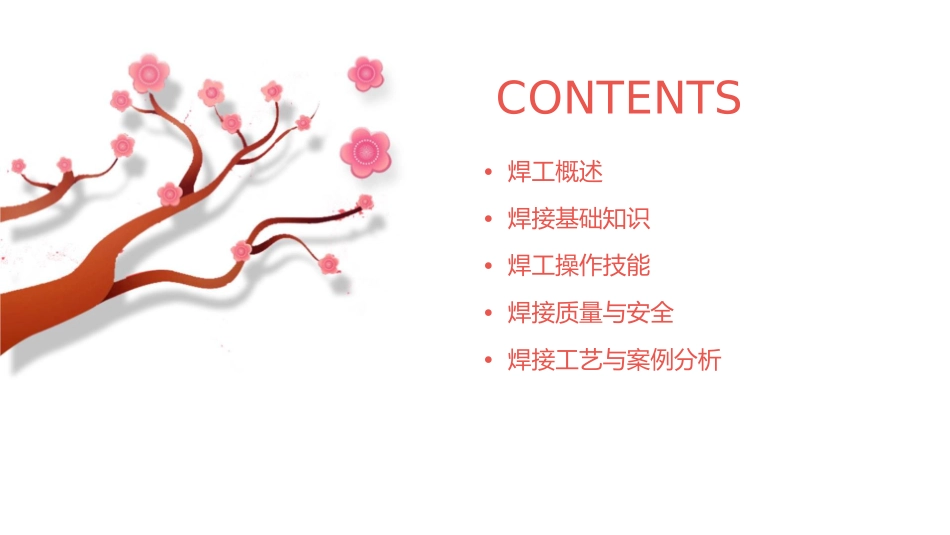

焊工基本知识课件CONTENTS•焊工概述•焊接基础知识•焊工操作技能•焊接质量与安全•焊接工艺与案例分析01焊工概述焊工的定义与分类焊工的定义焊工是采用焊接操作技艺，对金属进行焊接的工人。焊工的分类根据焊接方法、工作性质和焊接材料的种类，焊工可以分为多种类型，如电弧焊工、气体保护焊工、压力容器焊工等。焊工的工作内容与职责焊工的工作内容焊工需要根据图纸和工艺要求，对金属材料进行焊接操作，并保证焊接质量和安全性。焊工的职责焊工需要严格遵守工艺规程，对焊接设备进行维护和保养，同时对焊接材料进行合理的保管和使用。焊工的职业要求与技能基本技能焊工需要掌握基本的焊接操作技能，如引弧、平焊、立焊、横焊等，同时还需要了解常见的焊接缺陷和预防措施。职业要求从事焊接工作需要具备一定的文化知识和学习能力，同时具备良好的体能和手眼协调能力。进阶技能在掌握基本技能的基础上，焊工还需要学习更加复杂的焊接技术和操作技巧，如多层多道焊接、特种材料焊接等。02焊接基础知识焊接的定义与原理焊接定义焊接是一种通过加热或加压，或两者并用，使两个分离的金属表面达到原子间的结合，形成牢固的接头工艺方法。焊接原理基于原子间的作用力，当两个金属表面接触时，原子间的距离小于原子本身的直径，此时会产生强大的吸引力，使两个金属表面紧密结合。焊接的分类与特点焊接分类根据加热源的不同，焊接可分为电弧焊、气焊、激光焊、超声波焊等；根据工作方式的不同，焊接可分为手工焊、自动焊、机器人焊等。焊接特点焊接具有高效、灵活、适应性强等特点，可以解决各种形状和尺寸的金属连接问题。同时，焊接也具有一些缺点，如易产生变形、应力集中等。焊接的材料与工具焊接材料常见的焊接材料包括焊条、焊丝、焊剂等，不同的材料适用于不同的焊接工艺和场合。焊接工具常见的焊接工具包括电焊机、气焊枪、激光器、超声波发生器等，不同的工具适用于不同的焊接工艺和场合。03焊工操作技能电弧焊的操作技巧焊接角度保持焊条与焊缝之间的夹角保持在100度左右，以保持电弧稳定燃烧。运条方式采用锯齿形运条、月牙形运条等方式，使焊缝平滑过渡，避免出现突起。接头技巧掌握多种接头技巧，如一点击穿、一压击穿等，提高焊接效率。气体保护焊的操作技巧气体流量控制根据焊接电流和焊接速度，合理控制气体流量，确保焊接质量。电弧长度控制保持电弧长度与喷嘴直径相适应，以获得最佳的保护效果。焊接姿势采用正确的焊接姿势，避免产生夹渣、气孔等缺陷。电阻焊的操作技巧010203焊接电流控制焊接时间控制焊接压力调节根据焊接材料和厚度，合理控制焊接电流，确保焊接质量。根据焊接电流和材料厚度，合理控制焊接时间，避免出现过热或未熔合现象。根据材料厚度和焊接质量要求，合理调节焊接压力，提高焊接效率和质量。钎焊的操作技巧钎料选择钎焊温度控制钎焊间隙控制根据母材性质和焊接温度要求，选择合适的钎料。保持钎焊温度在合理范围内，避免出现过热或未熔合现象。根据钎料和母材性质，合理控制钎焊间隙，确保钎料能够充分填充间隙。04焊接质量与安全焊接质量的控制方法焊接准备焊接操作焊后处理在焊接前，确保工件表面干净、无杂质，正确选择焊接材料和焊接参数，并准备好所需的设备和工具。在焊接过程中，要求焊工具备熟练的操作技能和足够的知识，严格遵守焊接工艺规程，控制好焊接速度、电弧长度、焊缝宽度等参数。焊接完成后，及时进行清理、修整和检验，确保焊缝质量符合要求，同时采取适当的后处理措施，如热处理、消除应力等。焊接缺陷的防止与修复气孔夹渣未熔合气孔是由于焊接过程中熔池中的气体未能在焊缝中完全逸出而形成的空穴。防止气孔的产生，需要控制好焊接速度、电弧长度、焊接电流等参数，同时注意保持工件表面的清洁。若出现气孔，可采用气孔修复机、磨削、补焊等方法进行修复。夹渣是由于焊接过程中熔渣未能及时浮出熔池表面而残留在焊缝中形成的缺陷。防止夹渣的产生，需要控制好焊接电流和电弧长度，同时选择合适的焊接材料和坡口形式。若出现夹渣，可采用超声波探伤、X射线探伤等方法进行检测，并通过打磨、补焊等方法进行修复。未熔合...
