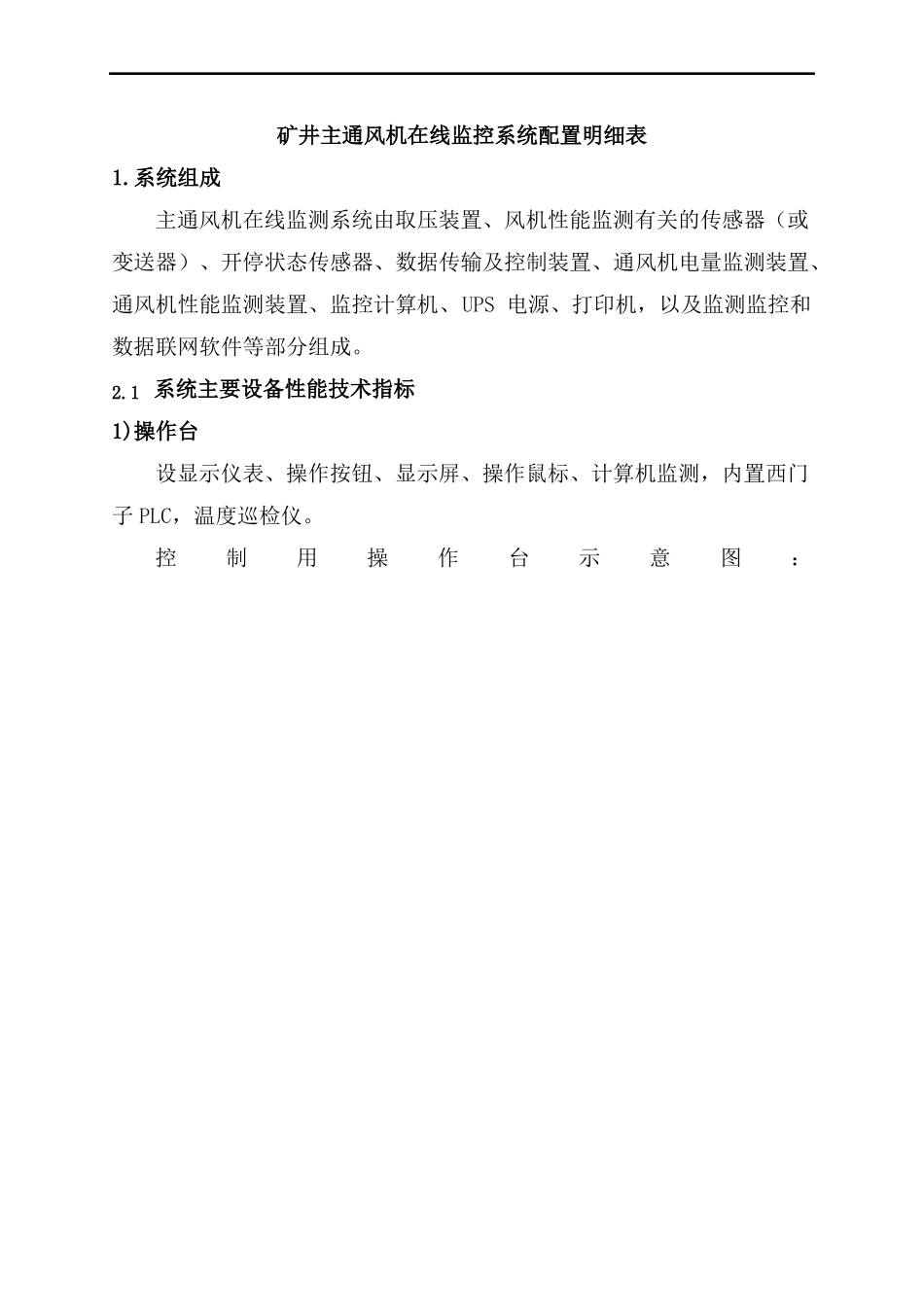

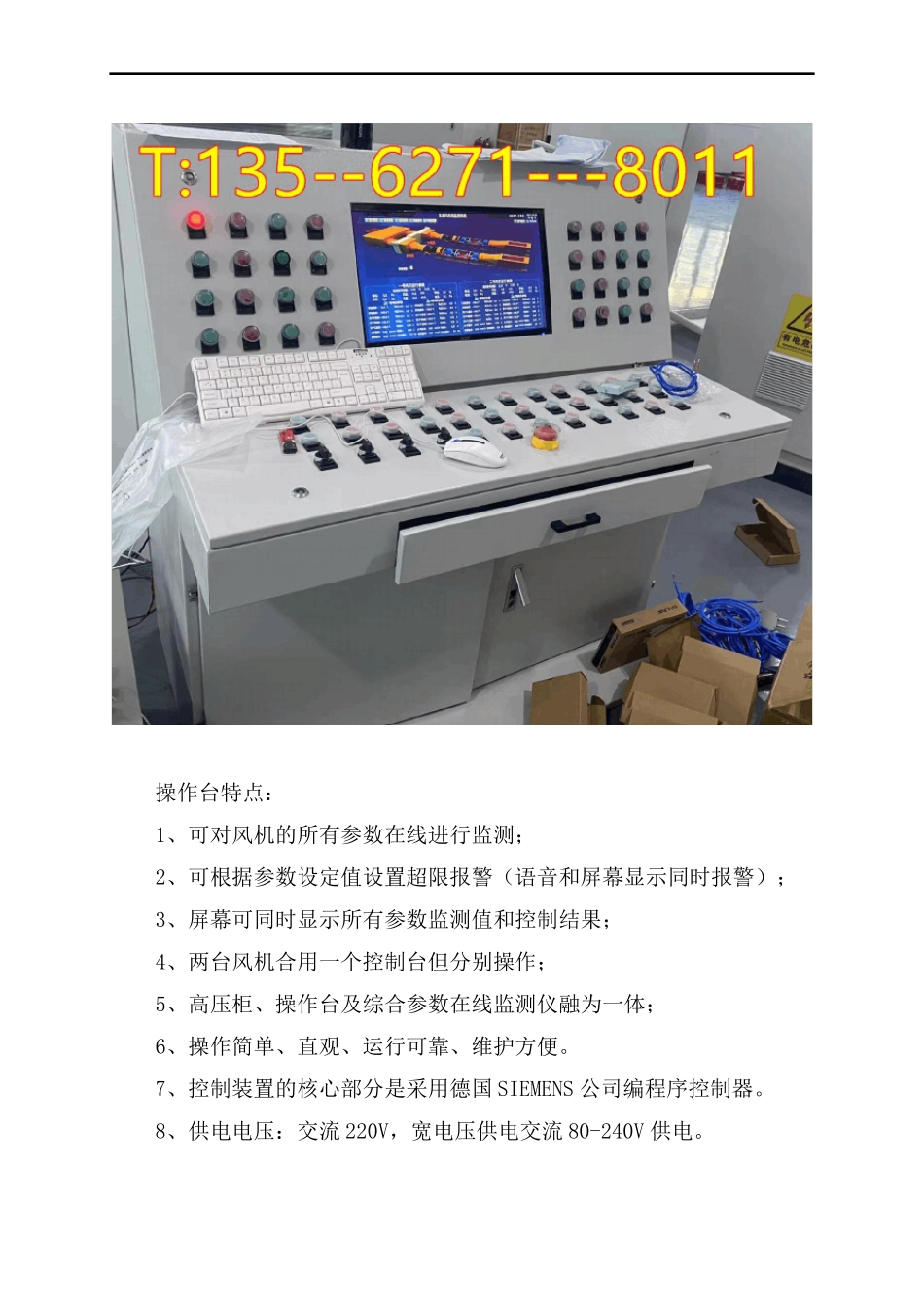

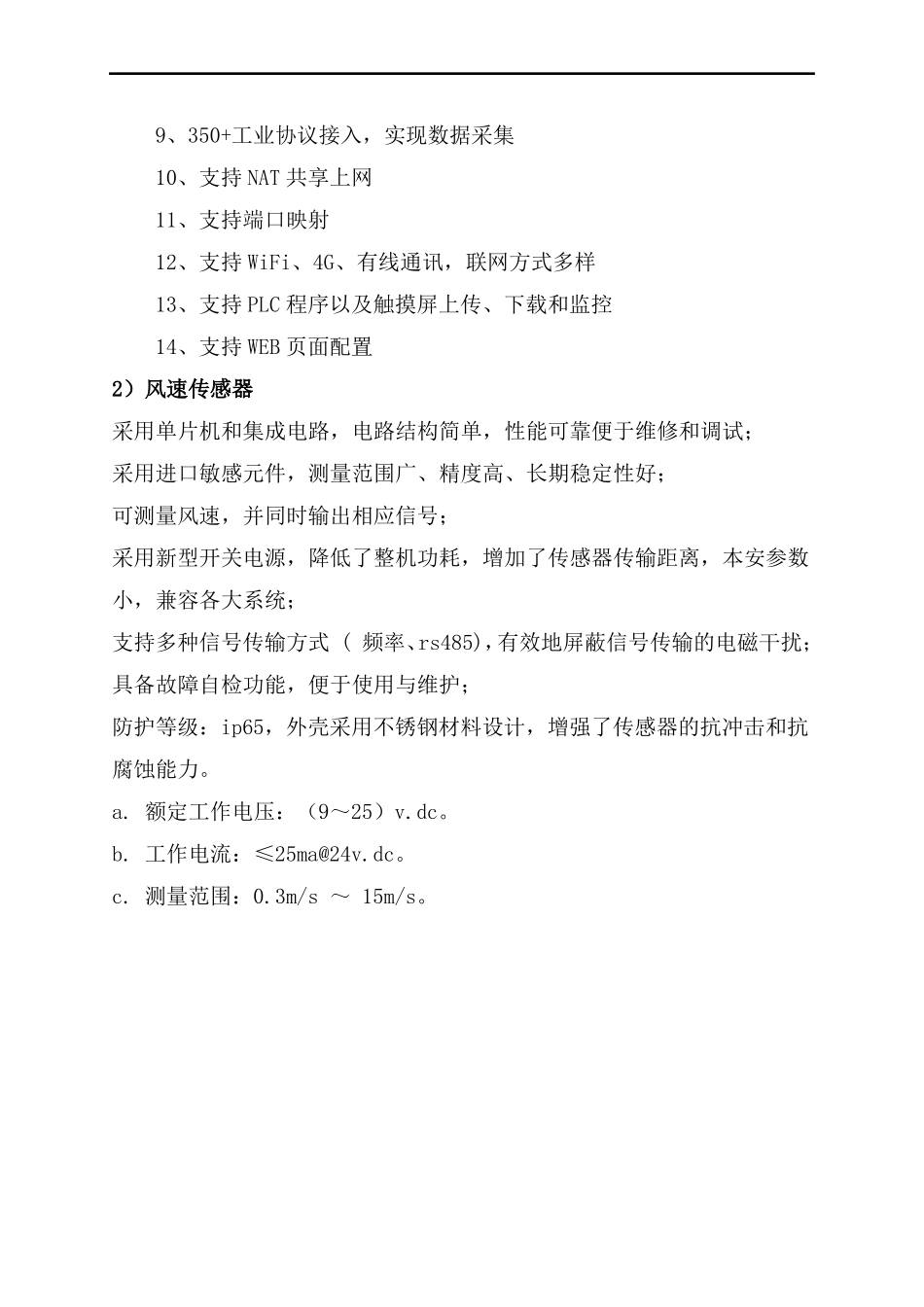

矿井主通风机在线监控系统配置明细表1.系统组成主通风机在线监测系统由取压装置、风机性能监测有关的传感器（或变送器）、开停状态传感器、数据传输及控制装置、通风机电量监测装置、通风机性能监测装置、监控计算机、UPS电源、打印机，以及监测监控和数据联网软件等部分组成。2.1系统主要设备性能技术指标1)操作台设显示仪表、操作按钮、显示屏、操作鼠标、计算机监测，内置西门子PLC，温度巡检仪。控制用操作台示意图：操作台特点：1、可对风机的所有参数在线进行监测；2、可根据参数设定值设置超限报警（语音和屏幕显示同时报警）；3、屏幕可同时显示所有参数监测值和控制结果；4、两台风机合用一个控制台但分别操作；5、高压柜、操作台及综合参数在线监测仪融为一体；6、操作简单、直观、运行可靠、维护方便。7、控制装置的核心部分是采用德国SIEMENS公司编程序控制器。8、供电电压：交流220V，宽电压供电交流80-240V供电。9、350+工业协议接入，实现数据采集10、支持NAT共享上网11、支持端口映射12、支持WiFi、4G、有线通讯，联网方式多样13、支持PLC程序以及触摸屏上传、下载和监控14、支持WEB页面配置2）风速传感器采用单片机和集成电路，电路结构简单，性能可靠便于维修和调试；采用进口敏感元件，测量范围广、精度高、长期稳定性好；可测量风速，并同时输出相应信号；采用新型开关电源，降低了整机功耗，增加了传感器传输距离，本安参数小，兼容各大系统；支持多种信号传输方式(频率、rs485)，有效地屏蔽信号传输的电磁干扰；具备故障自检功能，便于使用与维护；防护等级：ip65，外壳采用不锈钢材料设计，增强了传感器的抗冲击和抗腐蚀能力。a.额定工作电压：（9～25）v.dc。b.工作电流：≤25ma@24v.dc。c.测量范围：0.3m/s～15m/s。3）矿用压力传感器矿用本安型压力传感器（以下简称传感器）适用于煤矿井下与本质安全系统回路串联或并联配套使用，也可适用于地面非爆炸性环境。适用范围及安全警示本传感器适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，选用本安型电源供电；本传感器在爆炸性气体环境中严禁带电开盖。防爆型式：矿用本质安全型，防爆标志为“ExibIMb”。传感器应能在下列环境中正常工作：环境温度：0℃～+40℃；平均相对湿度：不大于95%（＋25℃）；大气压力：80kPa～106kPa；无显著振动和冲击的场合；煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；供电电源额定工作电压：DC24V；工作电流：≤25mA。测量范围：0-5KPa输出信号制：（4～20）mA（两线制电流型）；支持多种信号传输方式(rs485)，基本误差：±5%（F.S）；功能：传感器可以将采集的压力信号转换成两线制电流信号传输。4）矿用本安型振动传感器产品特点矿用本安型振动传感器（以下简称传感器）适用于煤矿井下与本质安全系统回路串联或并联配套使用，也可适用于地面非爆炸性环境，如钢铁厂、水泥厂、发电厂、港口和码头等旋转机械和其它设备测振。适用范围及安全警示本传感器适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，选用本安型电源供电；本传感器在爆炸性气体环境中严禁带电开盖。防爆型式：矿用本质安全型，防爆标志为“ExibIMb”。传感器应能在下列环境中正常工作：环境温度：0℃～+40℃；平均相对湿度：不大于95%（＋25℃）；大气压力：80kPa～106kPa；无显著振动和冲击的场合；煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；供电电源额定工作电压：DC24V；工作电流：≤25mA；速度测量范围：0～20mm/s；基本误差：±10%（F.S）；频率范围：10～1000Hz；输出信号：（4～20）mA（两线制电流型）；输出信号制：（4～20）mA（两线制电流型）；支持多种信号传输方式(rs485)，功能：传感器能够将振动信号转换成两线制电流信号进行传输。5）矿用低浓度甲烷传感器适用于检测煤矿井下各作业场所空气中的甲烷浓度，低浓度甲烷传感器具有红外线遥控调校功能；具有超限时声、光报警功能；具有超限断电指令输出功能。工作电压：DC18-24V；工作电流：≤63mA；信号输出：4-20mA输出信号制：（4～20）mA（两...
