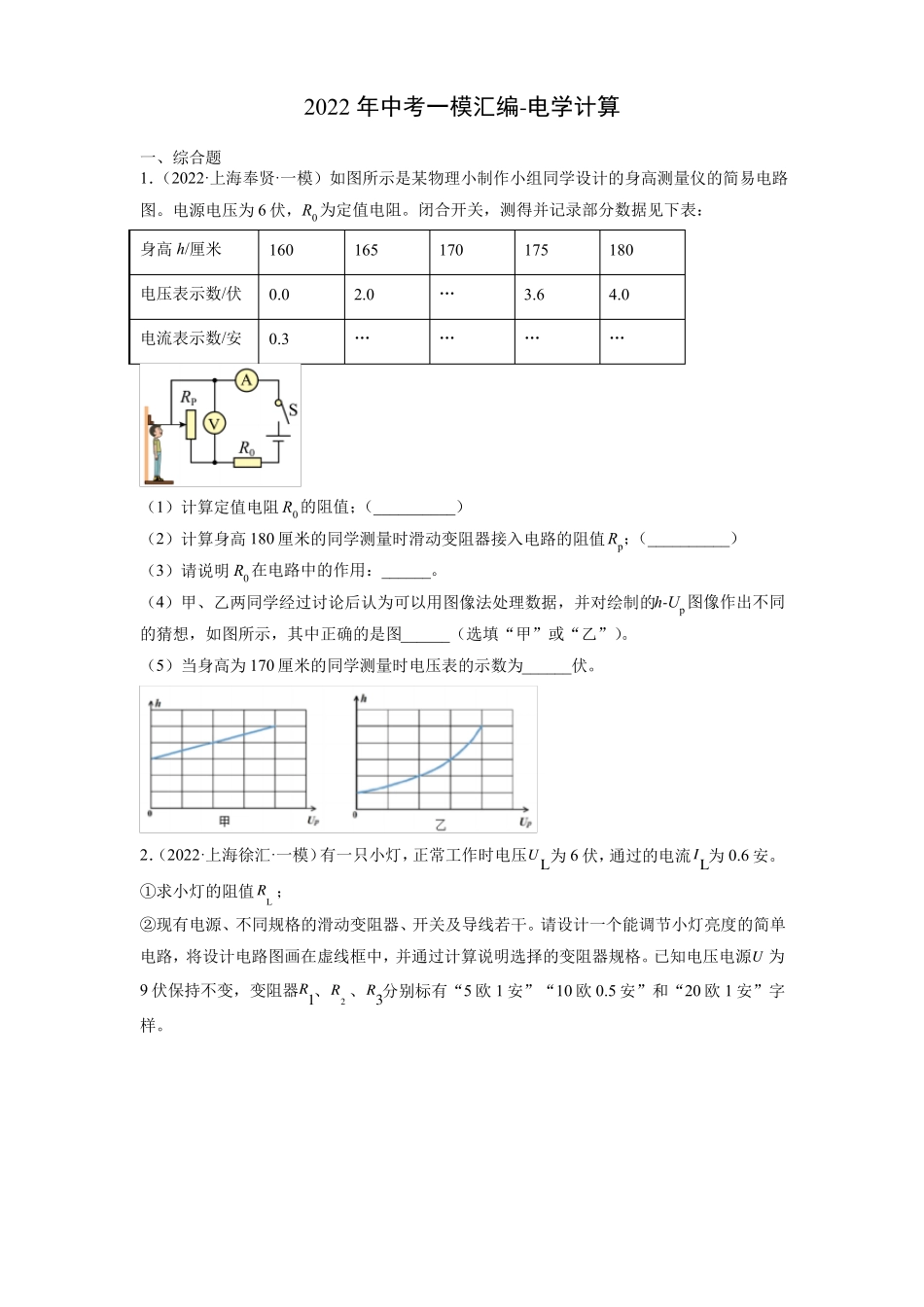

2022年中考一模汇编-电学计算一、综合题1．（2022·上海奉贤·一模）如图所示是某物理小制作小组同学设计的身高测量仪的简易电路图。电源电压为6伏，R0为定值电阻。闭合开关，测得并记录部分数据见下表：身高h/厘米电压表示数/伏电流表示数/安1600.00.31652.0…170……1753.6…1804.0…（1）计算定值电阻R0的阻值；（__________）（2）计算身高180厘米的同学测量时滑动变阻器接入电路的阻值Rp；（__________）（3）请说明R0在电路中的作用：______。（4）甲、乙两同学经过讨论后认为可以用图像法处理数据，并对绘制的h-Up图像作出不同的猜想，如图所示，其中正确的是图______（选填“甲”或“乙”）。（5）当身高为170厘米的同学测量时电压表的示数为______伏。2．（2022·上海徐汇·一模）有一只小灯，正常工作时电压UL为6伏，通过的电流IL为0.6安。①求小灯的阻值RL；②现有电源、不同规格的滑动变阻器、开关及导线若干。请设计一个能调节小灯亮度的简单电路，将设计电路图画在虚线框中，并通过计算说明选择的变阻器规格。已知电压电源U为9伏保持不变，变阻器R1、R2、R3分别标有“5欧1安”“10欧0.5安”和“20欧1安”字样。3．（2022·上海徐汇·一模）低温碳纤维电热膜是一种发热效率高的新型电热元器件，常用于地板供暖。如图（a）所示，电热膜是运用特殊工艺在绝缘材料表面注入一根根导电墨线，导电墨线两端与金属导线相连，形成网状结构。现裁取一段电热膜接入电路进行分析研究，其中包含2根导电墨线，如图（b）所示，每根导电墨线的电阻均为60。①若电源电压为12V，求通过导电墨线R1的电流I1；②若电源电压不变，导电墨线R2的一部分导电材料脱落，如图（c）所示，请简要说明电流表示数如何变化及变化的原因；③若为保证电路安全，金属导线上承载电流不能超过0.5A。当用电阻为20欧的导电墨线R3替换R2时，必须同时调节电源电压大小，求调节后电源电压的最大值U。二、计算题4．（2022·上海长宁·一模）如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有“20欧2安”字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5安。求：（1）通过电阻R1的电流I1；（2）滑动变阻器的阻值R2；（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。试卷第2页，共8页5．（2022·上海普陀·九年级期末）在图（a）所示的电路中，电源电压为6伏且保持不变，其中R2的阻值为15欧，闭合开关S，电流表示数如图（b）所示。①求R2两端的电压。①求R1的阻值。①各电表量程不变，现用变阻器R0替换电阻R1、R2中的一个后，闭合开关S，在确保电路中各元件正常工作的前提下，移动变阻器滑片，电压表示数的最大变化量为4伏。请判断变阻器R0替换的电阻，并求出R0的最大阻值。6．（2022·上海松江·一模）在图所示电路中，电源电压保持不变，电阻R2的阻值为15Ω，闭合开关S，电流表示数为0.4A。①求电阻R2两端电压U2。②根据串联电路电流、电压的特点及欧姆定律，推导出串联电路总电阻R=R1+R27．（2022·上海嘉定·一模）在图所示的电路中，电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为2R，滑片P位于变阻器R2的中点（即连入电路的阻值为R）。闭合开关S后，电压表示数为U0。（1）若电压表示数U0为3伏，R2的值为25欧，求通过R1的电流I1和电源电压U；（2）若保持滑片P的位置不动，用一阻值为20欧的电阻R0替换R1，为使闭合开关后电压表示数仍为U0，小嘉认为可通过改变电源电压的方法实现。你觉得可行吗？请说明理由。若不可行，请写出其他的方法；若可行，请计算电源电压U（结果用U0、R表示）。8．（2022·上海静安·一模）在图所示的电路中，电源电压为6V，电阻R1的阻值为10Ω，滑动变阻器上标有“20Ω1A”的字样。闭合开关S后，电路中的电流为0.5A。①求此时电阻R1两端的电压U1。②若电压表仅选用“0~3V”量程，在电路元件不被损坏的条件下，求滑动变阻器R2接入电路中的阻值变化范围。9．（2022·上海黄浦·一模）在图所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧。闭合开关S，电流表A的示数为1.5安。（1）求通过电阻R1的电流I1...
