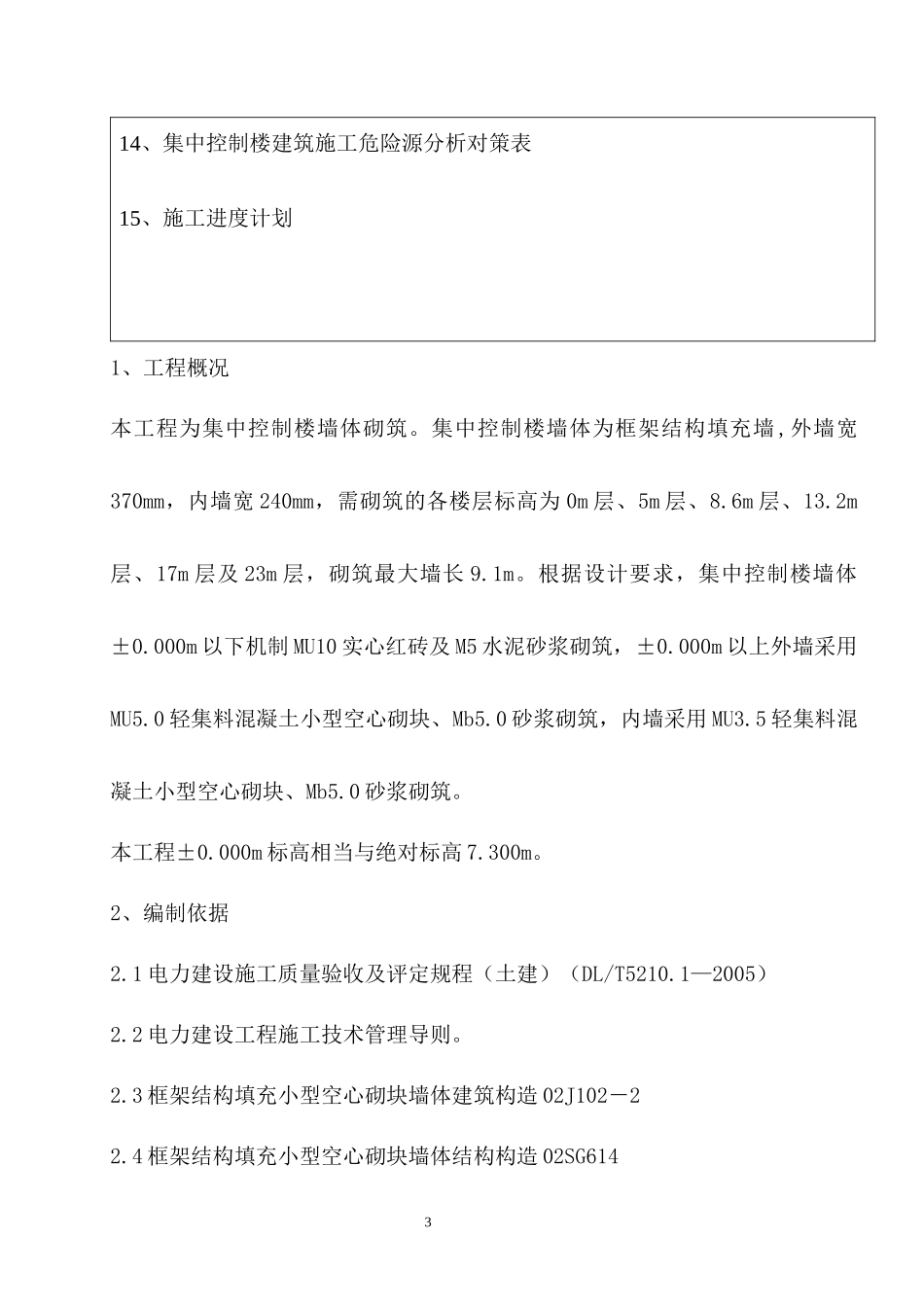

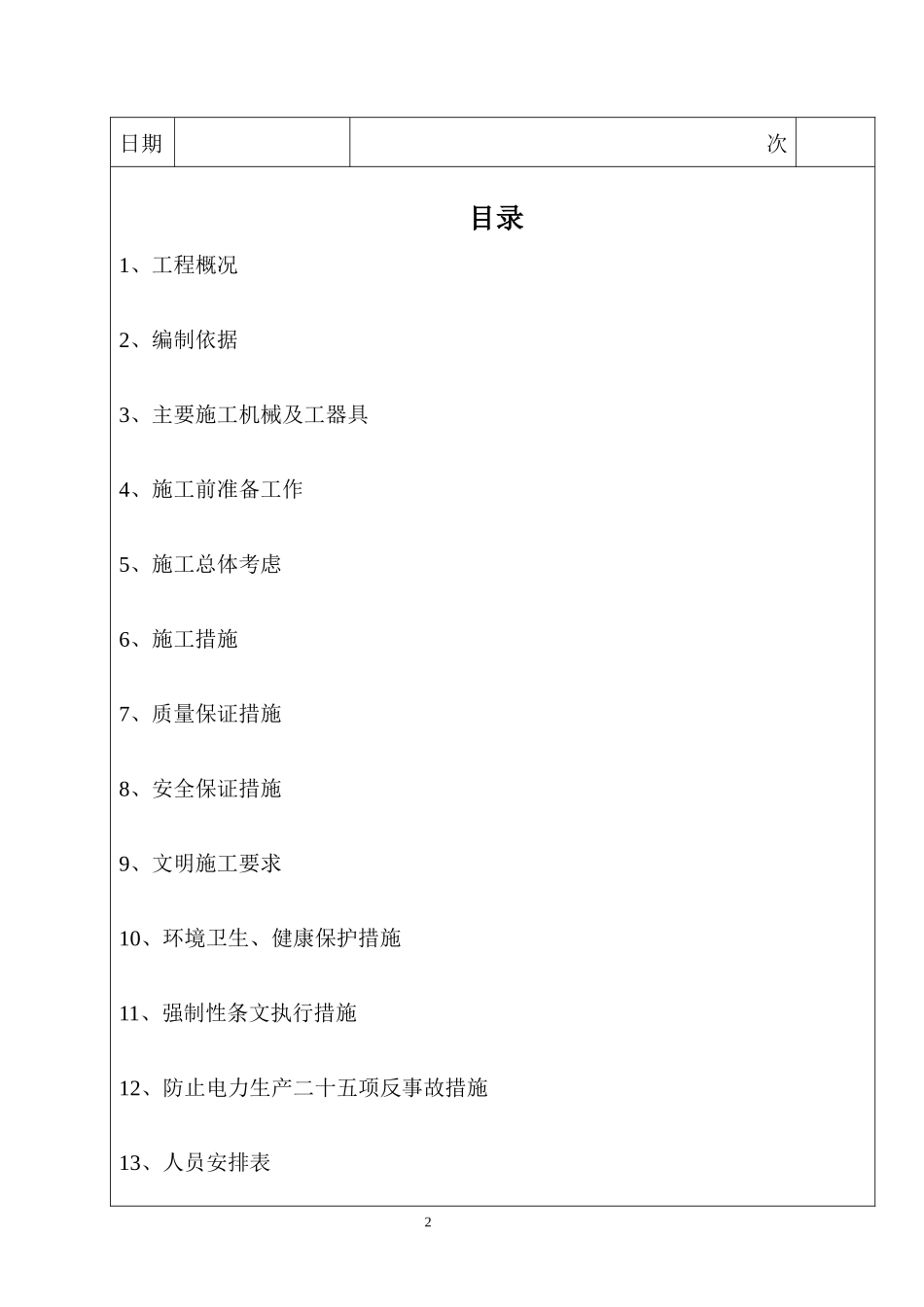

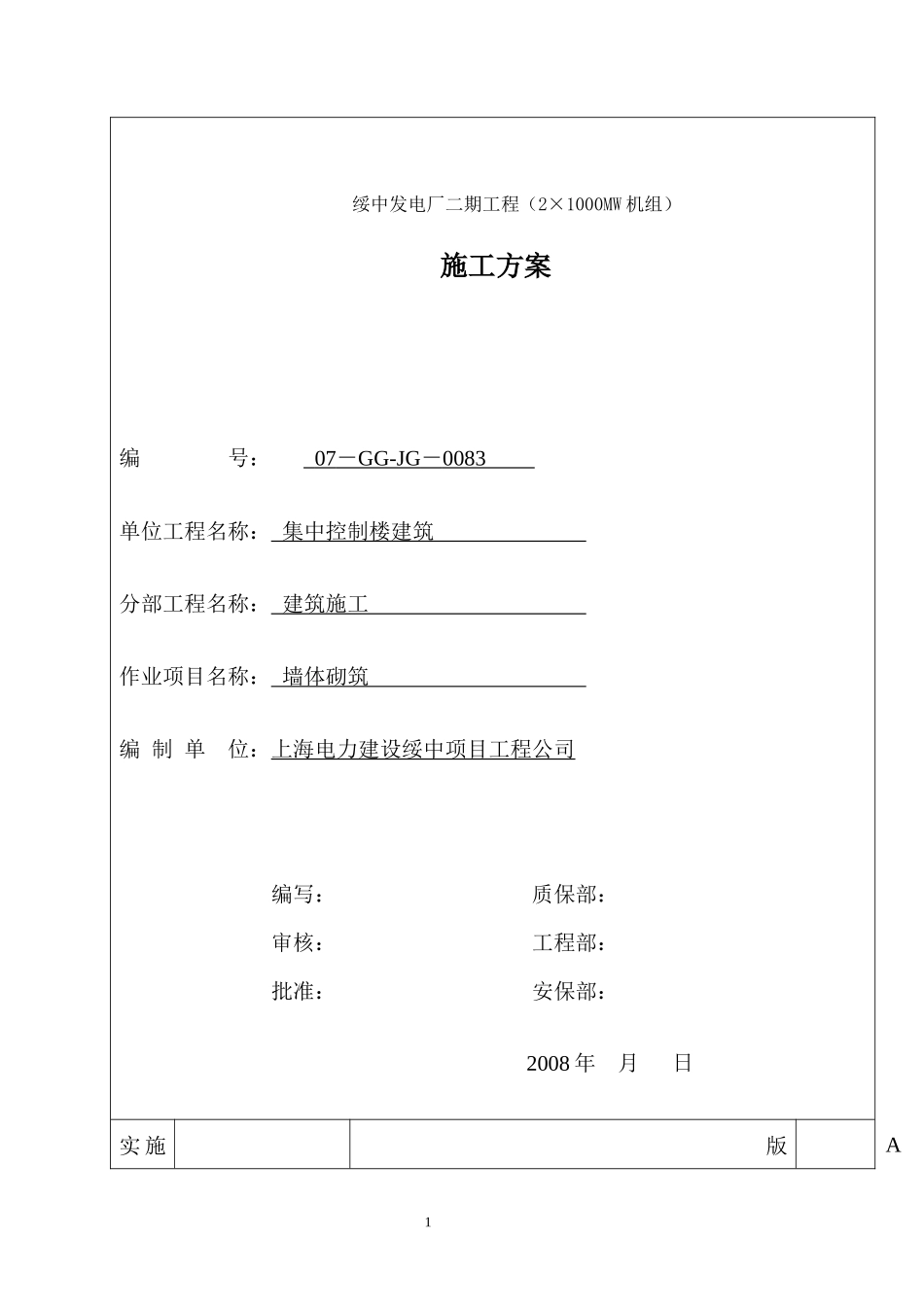

绥中发电厂二期工程（2×1000MW机组）施工方案编号：07－GG-JG－0083单位工程名称：集中控制楼建筑分部工程名称：建筑施工作业项目名称：墙体砌筑编制单位：上海电力建设绥中项目工程公司编写：质保部：审核：工程部：批准：安保部：2008年月日实施版A1日期次目录1、工程概况2、编制依据3、主要施工机械及工器具4、施工前准备工作5、施工总体考虑6、施工措施7、质量保证措施8、安全保证措施9、文明施工要求10、环境卫生、健康保护措施11、强制性条文执行措施12、防止电力生产二十五项反事故措施13、人员安排表214、集中控制楼建筑施工危险源分析对策表15、施工进度计划1、工程概况本工程为集中控制楼墙体砌筑。集中控制楼墙体为框架结构填充墙,外墙宽370mm，内墙宽240mm，需砌筑的各楼层标高为0m层、5m层、8.6m层、13.2m层、17m层及23m层，砌筑最大墙长9.1m。根据设计要求，集中控制楼墙体±0.000m以下机制MU10实心红砖及M5水泥砂浆砌筑，±0.000m以上外墙采用MU5.0轻集料混凝土小型空心砌块、Mb5.0砂浆砌筑，内墙采用MU3.5轻集料混凝土小型空心砌块、Mb5.0砂浆砌筑。本工程±0.000m标高相当与绝对标高7.300m。2、编制依据2.1电力建设施工质量验收及评定规程（土建）（DL/T5210.1—2005）2.2电力建设工程施工技术管理导则。2.3框架结构填充小型空心砌块墙体建筑构造02J102－22.4框架结构填充小型空心砌块墙体结构构造02SG61432.5砌体工程质量验收规范（GB50203—2002）2.6电力建设安全工作规程（DL5009.1—2002）。2.7电力建设安全与环境卫生管理工作规定。2.8东北电力设计院图纸（F133IIS-T0208集中控制楼建筑施工图）3、主要施工机械及工器具名称单位数量状态名称单位数量状态货运升降机台1检测合格棉线绳、皮数杆砂浆搅拌机台1检测合格泥桶、桃形铲、瓦刀、铺灰器、摊灰个各30检测合格机动车辆2有准用证劳动车辆12检测合格4尺、溜子、抿混凝土搅拌机台1检测合格插入式振捣机台6合格线垂个6检测合格刚卷尺把6合格4、施工前准备工作：4.1各砖墙的预埋拉结筋应安装完毕，并符合设计和规范要求；4.2放线定位，确定砖墙及洞口的具体位置；4.3各种操作工具和人员配备已满足到位。4.4各种安全防护和脚手架满足到位。4.5施工用水电已布置到位。5、施工总体考虑：5.1在A3路与B2路交叉口设置砂浆搅拌厂（见附图1），砂浆搅拌厂布置完成且符合使用要求。5.2砂浆用斗车运至现场，由位于JG轴外J4/J5轴间的货运升降机运至各楼层。55.3外墙砌筑脚手架采用结构施工脚手架，内墙砌筑搭设简易脚手架。6、施工措施：6.1施工顺序：清理→找平→放线定位→摆砖→立皮数杆→砌筑→清理6.2砂浆配合比由试验室到现场取砂、水泥样品做级配试验后提供，砂浆要严格按配合比配制，要严格掌握水灰比，使砂浆具有良好的和易性、粘聚性和保水性，其稠度应控制在70～80mm。6.3砂浆砌块的制作：在砂浆搅拌机随机取样制作砂浆砌块试块，同盘砂浆只应制作一组（每组6块）试块，每250m³砌体制作三组试块。6.4施工时所用的小砌块的产品龄期不应小于28d，施工前浇水湿润。6.5砌块砌筑墙体时，必须根据预先绘制的砌块排列图进行施工，设计预留的洞口、电线盒及门窗卫生设备的位置应在砌块排列图上标出严禁无排列图或不按排列图进行施工。6.6砌筑时，应在墙的四角和转角处设置皮数杆，皮数杆测设在混凝土柱上。皮数杆上应画出各皮小砌块的高度和灰缝厚度及门窗洞口的标高。在皮数杆上相对小砌块上边线之间拉准线，小砌块依准线砌筑。66.7小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横交错搭接，外墙转角处应使小砌块隔皮露端面；T字交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块。6.8小砌块应对孔错缝搭砌。上下皮小砌块竖向灰缝相互错开190mm。个别情况无法对孔砌筑时小砌块错缝长度不应小于120mm；当不能保证此规定时，应在水平灰缝中设置2Φ4钢筋网片，钢筋网片每端均应超过改垂直灰缝，其长度不得小于300mm。6.9小砌块砌体的灰缝应横平竖直。全部灰缝均应铺填砂浆；水平灰缝的砂浆饱满度不得低于90﹪；竖向灰缝的砂浆饱满度不得低于80﹪；砌筑中不得出现瞎缝、透明缝。水平灰缝厚度...
