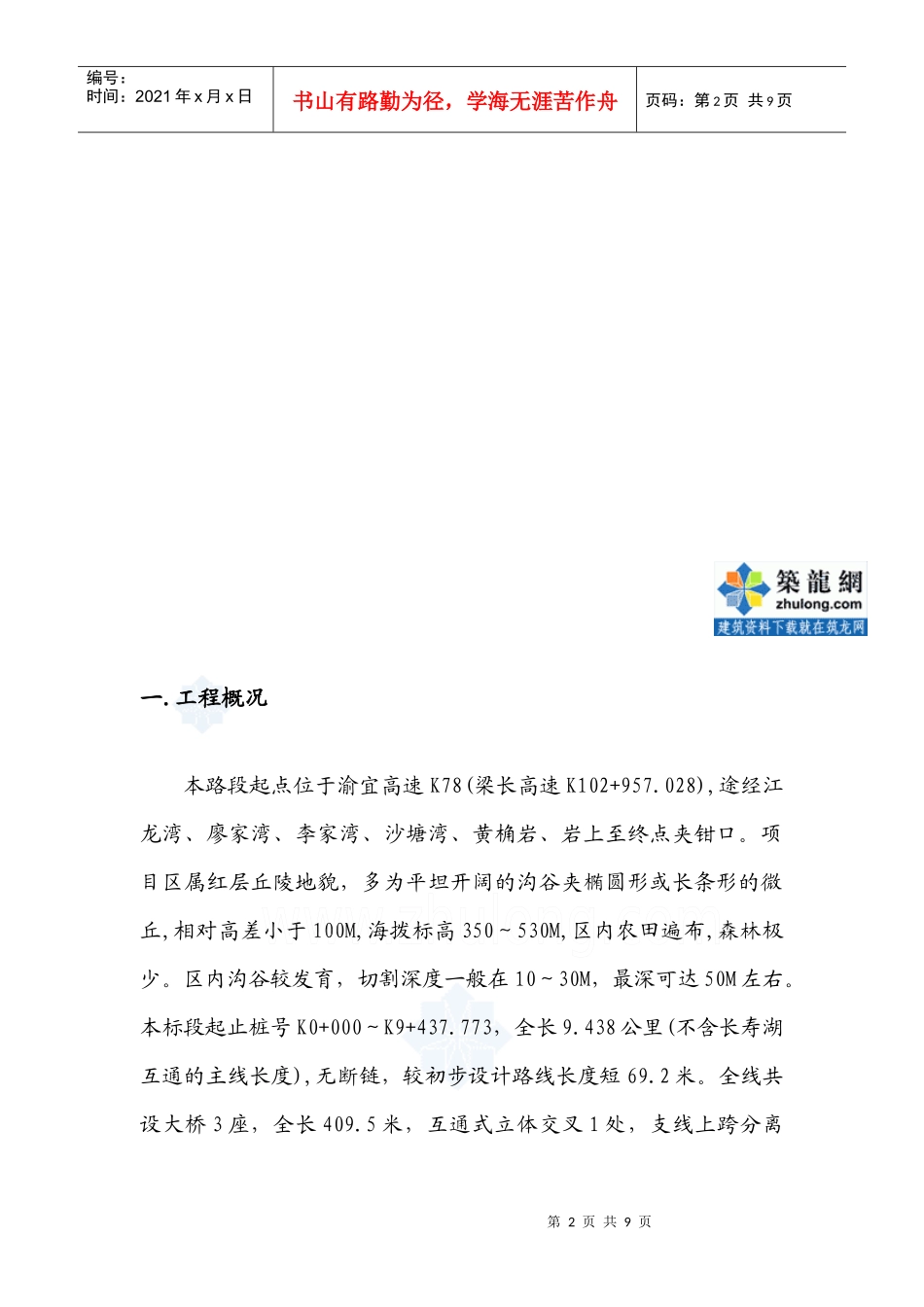

长寿湖旅游专用高速公路施工测量方案编制:复核:审批:第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页2009年1月31日目录一.工程概况........................................2二.测量规范........................................2三.主要测量仪器及人员..............................3四.控制测量........................................3五.现场施工测量....................................4六.质量保证措施....................................6七.安全保证措施....................................7八.测量仪器检定证书复印件附后......................7第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一.工程概况本路段起点位于渝宜高速K78(梁长高速K102+957.028),途经江龙湾、廖家湾、李家湾、沙塘湾、黄桷岩、岩上至终点夹钳口。项目区属红层丘陵地貌，多为平坦开阔的沟谷夹椭圆形或长条形的微丘,相对高差小于100M,海拨标高350～530M,区内农田遍布,森林极少。区内沟谷较发育，切割深度一般在10～30M，最深可达50M左右。本标段起止桩号K0+000～K9+437.773，全长9.438公里(不含长寿湖互通的主线长度),无断链，较初步设计路线长度短69.2米。全线共设大桥3座，全长409.5米，互通式立体交叉1处，支线上跨分离第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页式5处，支线下穿7处，人车天桥4座，机耕通道6道，涵洞23道（兼人行12道）。二.测量规范《工程测量规范》（GB50026）《公路工程技术标准》（JTGB01—2003）《公路桥涵施工技术规范》（JTJ041—2000）《公路工程勘测规范》（JTGC10—2007）《公路路基施工技术规范》（JTGF10—2006）《公路路面基层施工技术规范》（JTJ034—2000）《公路沥青路面施工技术规范》（JTGF40—2004）三.主要测量仪器及人员1、主要人员：（测量组长）（测量组长）（测工）（测工）（测工）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2、主要仪器设备：拓普康GTS-601全站仪一套，编号：440769拓普康GTS-602全站仪一套，编号：WA1240自动安平水准仪NAL132一套，编号：T100423四.控制测量1、导线复测1.1在进场后，首先要对业主（设计院）提供的导线点进行复测，①导线复测采用经检定合格的1″级全站仪往返观测2测回法，按一级导线要求进行测量，计算精度符合规范要求；②水准测量采用徕卡TCA2003全站仪进行三角高程测量，按四等水准要求进行测量，计算精度符合规范要求。1.2本合同段导线复测时，还要和相邻合同段交接控制点交错检查，一般延伸到相邻合同段2—3个控制点，检查和相邻合同段是否闭和。1.3复测成果经计算整理后，要及时报监理工程师审批，使用2、导线网加密①因本合同段桥涵数量众多，为了施工方便和提高现场施工测量的精度，所以必须要进行导线网加密。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页②加密控制点应用混凝土埋深至地表下50-60厘米。③加密点位大致间距应该在200米～300米之间，应尽量设在桥涵附近不容易被破坏的地方。④导线网加密测量也应按一级导线精度要求和四等水准精度要求进行测量，并将测量成果呈报监理工程师审批后使用。3、现场边桩恢复控制测量工作完毕后，要及时对现场路线边桩进行恢复，恢复边桩采用全站仪极坐标法放样，放样精度符合规范要求。4、横断面复测边桩恢复后，便开始对现场横断面进行复测，横断面的复测采用全站仪对边测量。测量成果要及时与图纸上的量相核实。如果实测结果和图纸上的量相冲突，要及时报审。五.现场施工测量1、路基1.1填方段首先放出路基边桩，测出地面高程，按填方高度计算出路基下底宽度，放出边线，然后开始分层填筑，每层填土高度都要按标高计算出填土厚度，挂线进行填筑。1.2挖方段第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页放出路基边桩后，测出地面高程，计算出路基上口宽...
