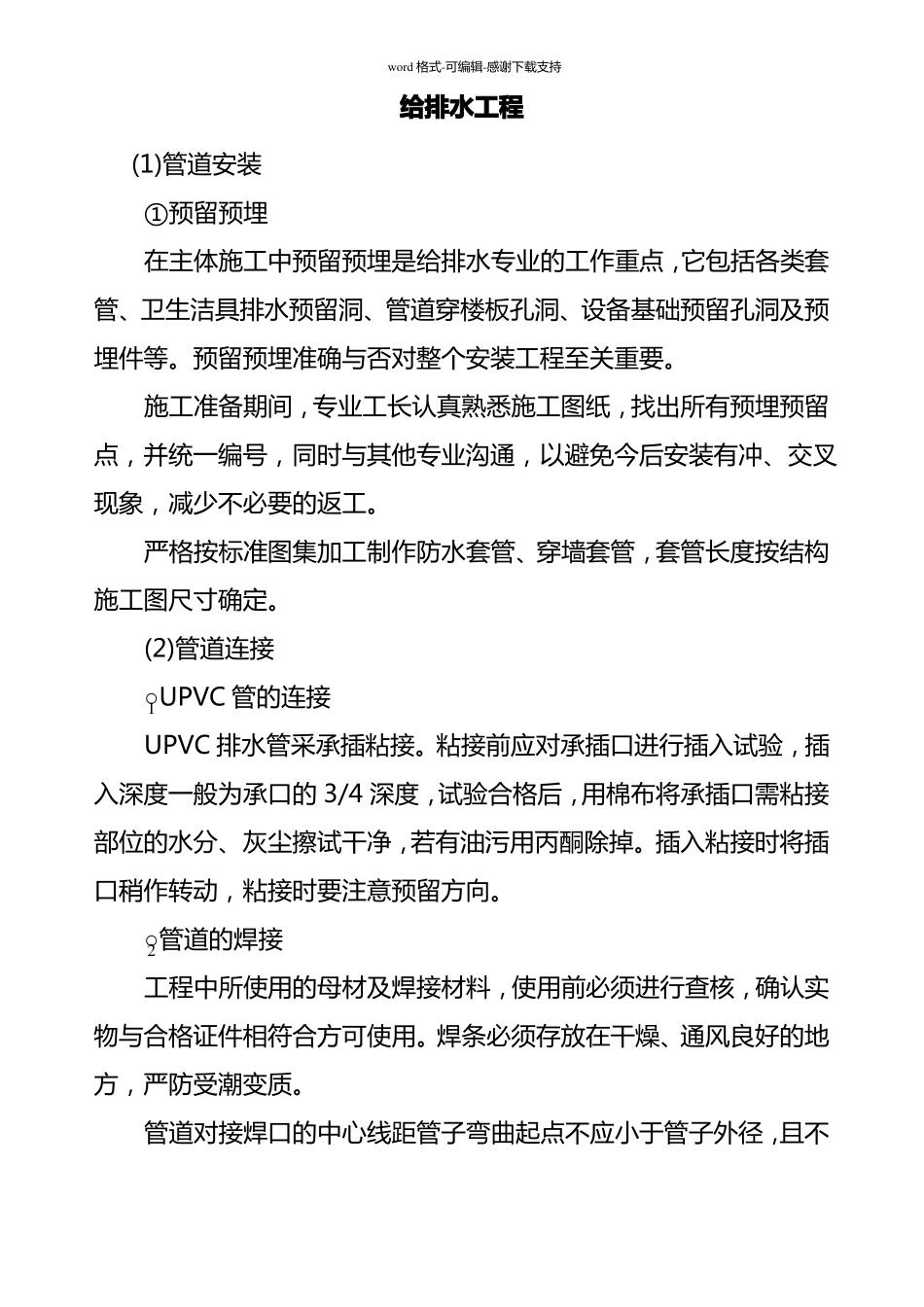

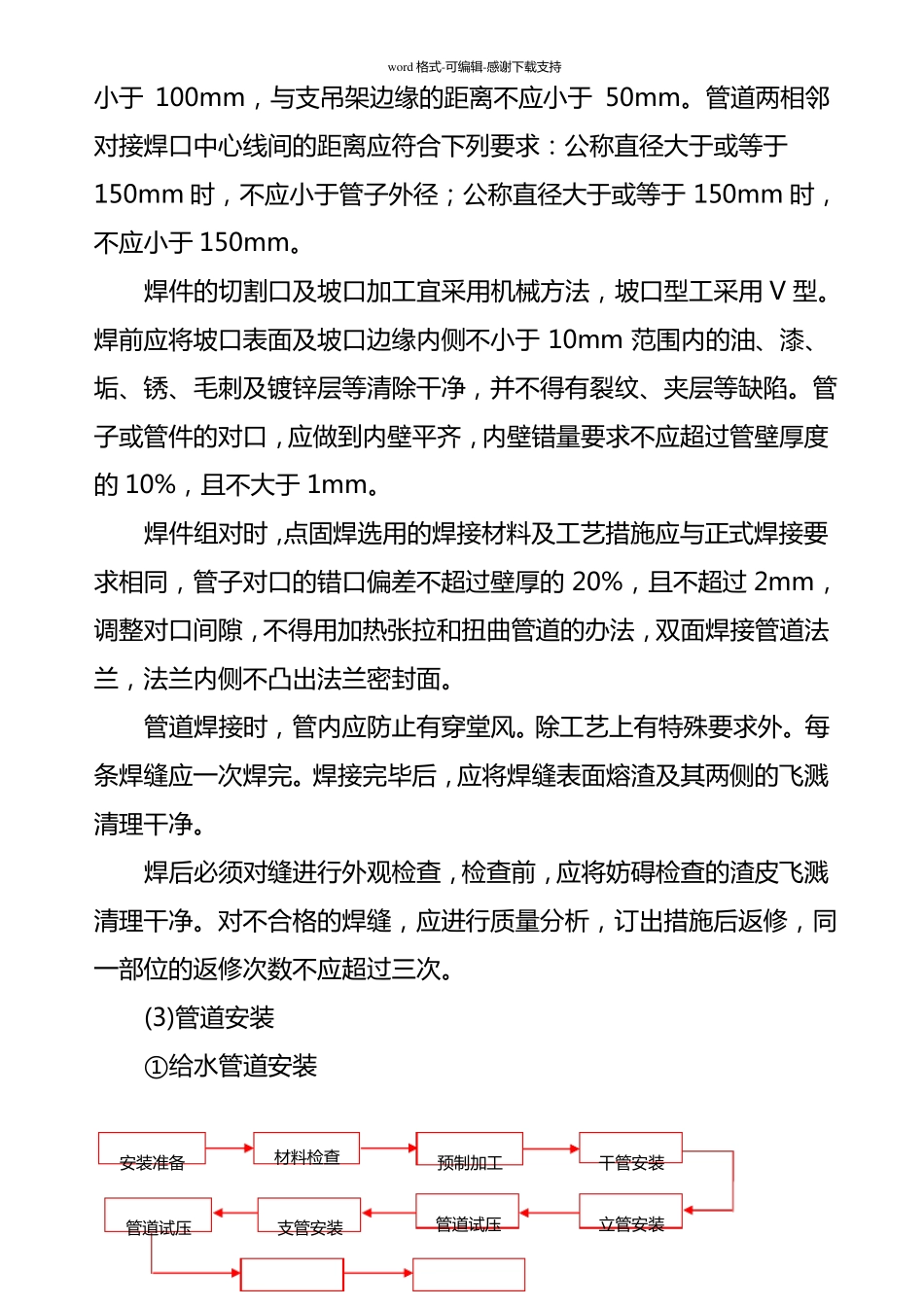

word格式-可编辑-感谢下载支持给排水工程(1)管道安装①预留预埋在主体施工中预留预埋是给排水专业的工作重点，它包括各类套管、卫生洁具排水预留洞、管道穿楼板孔洞、设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工。严格按标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定。(2)管道连接1UPVC管的连接○UPVC排水管采承插粘接。粘接前应对承插口进行插入试验，插入深度一般为承口的3/4深度，试验合格后，用棉布将承插口需粘接部位的水分、灰尘擦试干净，若有油污用丙酮除掉。插入粘接时将插口稍作转动，粘接时要注意预留方向。2管道的焊接○工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。焊条必须存放在干燥、通风良好的地方，严防受潮变质。管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不word格式-可编辑-感谢下载支持小于100mm，与支吊架边缘的距离不应小于50mm。管道两相邻对接焊口中心线间的距离应符合下列要求：公称直径大于或等于150mm时，不应小于管子外径；公称直径大于或等于150mm时，不应小于150mm。焊件的切割口及坡口加工宜采用机械方法，坡口型工采用V型。焊前应将坡口表面及坡口边缘内侧不小于10mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，并不得有裂纹、夹层等缺陷。管子或管件的对口，应做到内壁平齐，内壁错量要求不应超过管壁厚度的10%，且不大于1mm。焊件组对时，点固焊选用的焊接材料及工艺措施应与正式焊接要求相同，管子对口的错口偏差不超过壁厚的20%，且不超过2mm，调整对口间隙，不得用加热张拉和扭曲管道的办法，双面焊接管道法兰，法兰内侧不凸出法兰密封面。管道焊接时，管内应防止有穿堂风。除工艺上有特殊要求外。每条焊缝应一次焊完。焊接完毕后，应将焊缝表面熔渣及其两侧的飞溅清理干净。焊后必须对缝进行外观检查，检查前，应将妨碍检查的渣皮飞溅清理干净。对不合格的焊缝，应进行质量分析，订出措施后返修，同一部位的返修次数不应超过三次。(3)管道安装①给水管道安装安装准备材料检查预制加工管道试压干管安装立管安装管道试压支管安装word格式-可编辑-感谢下载支持②排水管道安装安装准备材料检查预制加工立管安装支管安装闭水试验闭水试验承管安装干管安装闭水试验导管安装防腐饰面处理(4)阀门安装①阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查20%。如有漏裂不合格的，应逐个试验。对于重要的阀门应100%的进行强度和严密性试验。并做好阀门试验记录。②阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。③阀门安装，位置应符合设计要求，便于操作。(5)管道试压吹洗管道试压按系统分段进行，既要满足规范要求，水压强度试验的测试点设在管网的最低点。对管网注水时，应先将管网内的空气排净，并缓缓升压，达到试验压力后，稳压30分钟，目测管网，应无泄漏和无变形，且压力降不应大于0.05Mpa。(6)管道保温①管道的防腐埋地钢管、铸铁管应刷热沥青二道；金属支吊架、明装钢管、排水铸铁管除锈后刷防锈漆二道，再刷调和漆一道、然后耍面漆一道。word格式-可编辑-感谢下载支持做好防腐后的管道要进行成品保护，防止防腐层的破坏。②管道的保温管道的保温应在防腐和水压试验合格后进行，保温管到的支架处应留膨胀伸缩缝，并用石棉绳或玻璃棉填塞。保温层的厚度应符合规范要求。15、电气工程(1)预留预埋①电气配管所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外壁离结构表面间距不小于30mm。管路超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。钢管的敷设一律采用套丝管箍...
