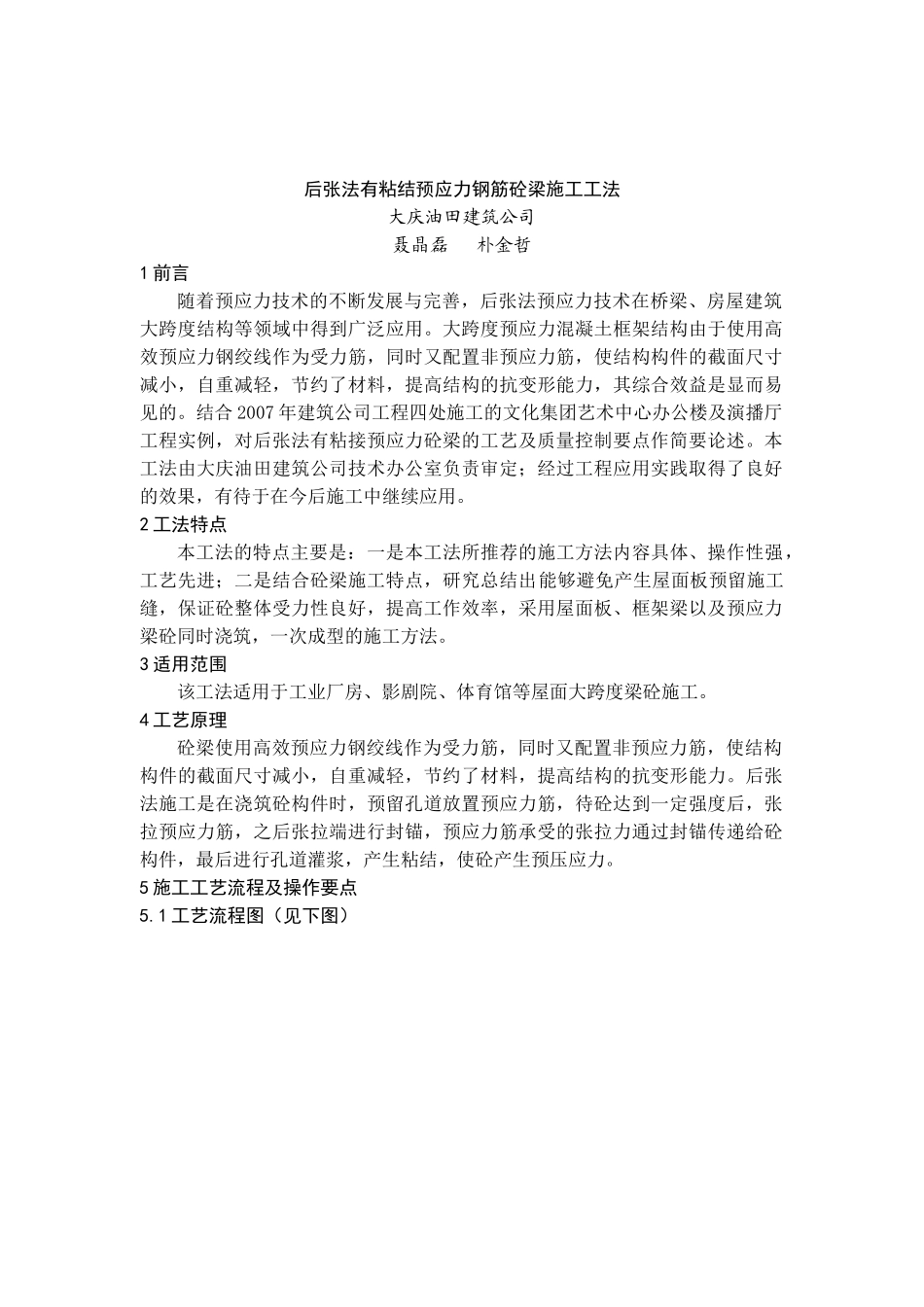

后张法有粘结预应力钢筋砼梁施工工法大庆油田建筑公司聂晶磊朴金哲1前言随着预应力技术的不断发展与完善，后张法预应力技术在桥梁、房屋建筑大跨度结构等领域中得到广泛应用。大跨度预应力混凝土框架结构由于使用高效预应力钢绞线作为受力筋，同时又配置非预应力筋，使结构构件的截面尺寸减小，自重减轻，节约了材料，提高结构的抗变形能力，其综合效益是显而易见的。结合2007年建筑公司工程四处施工的文化集团艺术中心办公楼及演播厅工程实例，对后张法有粘接预应力砼梁的工艺及质量控制要点作简要论述。本工法由大庆油田建筑公司技术办公室负责审定；经过工程应用实践取得了良好的效果，有待于在今后施工中继续应用。2工法特点本工法的特点主要是：一是本工法所推荐的施工方法内容具体、操作性强，工艺先进；二是结合砼梁施工特点，研究总结出能够避免产生屋面板预留施工缝，保证砼整体受力性良好，提高工作效率，采用屋面板、框架梁以及预应力梁砼同时浇筑，一次成型的施工方法。3适用范围该工法适用于工业厂房、影剧院、体育馆等屋面大跨度梁砼施工。4工艺原理砼梁使用高效预应力钢绞线作为受力筋，同时又配置非预应力筋，使结构构件的截面尺寸减小，自重减轻，节约了材料，提高结构的抗变形能力。后张法施工是在浇筑砼构件时，预留孔道放置预应力筋，待砼达到一定强度后，张拉预应力筋，之后张拉端进行封锚，预应力筋承受的张拉力通过封锚传递给砼构件，最后进行孔道灌浆，产生粘结，使砼产生预压应力。5施工工艺流程及操作要点5.1工艺流程图（见下图）钢绞线、锚具购置预应力筋下料预应力筋放线、设置马凳支梁底模绑扎梁普通钢筋（S筋、板负弯筋先不扎）放梁底垫块铺束绑扎梁的S筋安装网片或螺旋筋锚垫板焊接与安装穴模安装隐蔽工程检查浇筑混凝土图5.1预应力施工工艺流程图搭设张拉平台清理锚垫板锚具安装预应力筋张拉多余预应力筋的切除锚具、锚垫板涂防腐涂料预应力施工结束孔道灌浆5.2孔道留设梁采用有粘预应力混凝土结构，需留设灌浆孔道和排气孔。在距梁端2米处各留孔道一个。留置方法为在梁中每根波纹管上开洞，覆盖海棉垫和塑料弧形压板并与波纹管扎牢，再用增强塑料管插在弧形压板的接口上，且伸出构件顶面不小于500mm。图5.2预应力钢筋孔道及灌浆孔道留设5.3预应力筋安装5.3.1预应力筋经复验合格后即可下料。钢筋下料计算长度如下：式中：L---下料长度；l---构件中预应力筋长度a---锚具和垫板厚度；b---张拉端预留量本工程预应力梁（YL-1）下料长度不小于23.5米5.3.2下料同时，应做好编号、并完成固定端挤压锚具制作工序。5.3.3铺放马凳筋，梁板底筋铺放好后，按钢绞线的矢高严格布放马凳，间距按设计要求，并用铁丝扎牢。5.3.4预应力筋铺设位置祥见施工图。5.3.5铺筋顺序梁筋：梁非预应力筋——梁预应力筋5.3.6矢高的确定及控制方法本工程中预应力筋为曲线布筋，预应力筋矢高的确定及控制方法如下：按设计要求铺设预应力筋的定位马凳筋。定位马凳与波纹管交叉点用焊接焊固，以确保波纹管中心的矢高和线型，避免浇筑混凝土时波纹管中心矢高降低偏移变位。5.3.7每束张拉端外露长度应基本相同；张拉端外露长度不应小于400mm。5.4混凝土浇筑砼浇筑采用泵送砼施工。为了满足设计要求和施工需要，试验室通过多次配合比试验，对砼早、中、后期强度及坍落度及和易性进行了综合比较，掺入了JHF型早强剂、粉煤灰，有效降低中心砼温度和提高可泵性。砼从梁跨中间向两端对称浇筑。振捣时，梁端50cm范围内的砼特别加强，务求振捣密实，振动棒尽量不要直接接触顶应力筋和波纹管。5.5预应力筋张拉预应力筋的张拉采用双控法，即以控制张拉力为主，以伸长值作为校核。5.5.1张拉前的基本要求必须在梁混凝土强度达到设计规定混凝土强度后方可张拉。张拉前底模严禁拆除。附砼强度报告。5.5.2张拉机具本工程采用YCN-23型前卡式千斤顶，该顶最大工作行程150mm，最大张拉力230KN。张拉设备必须进行配套校验。图5.5.2张拉钢筋设备5.5.3张拉程序本工程采用张拉程序：0～5.5.4张拉方法、顺序张拉方法：本工程预应力梁筋为一端张拉。张拉顺序：依次张拉。图5.5.4预应力钢筋张拉5.5.5张拉力每...
