荧光纳米粒子的介绍及应用VIP免费

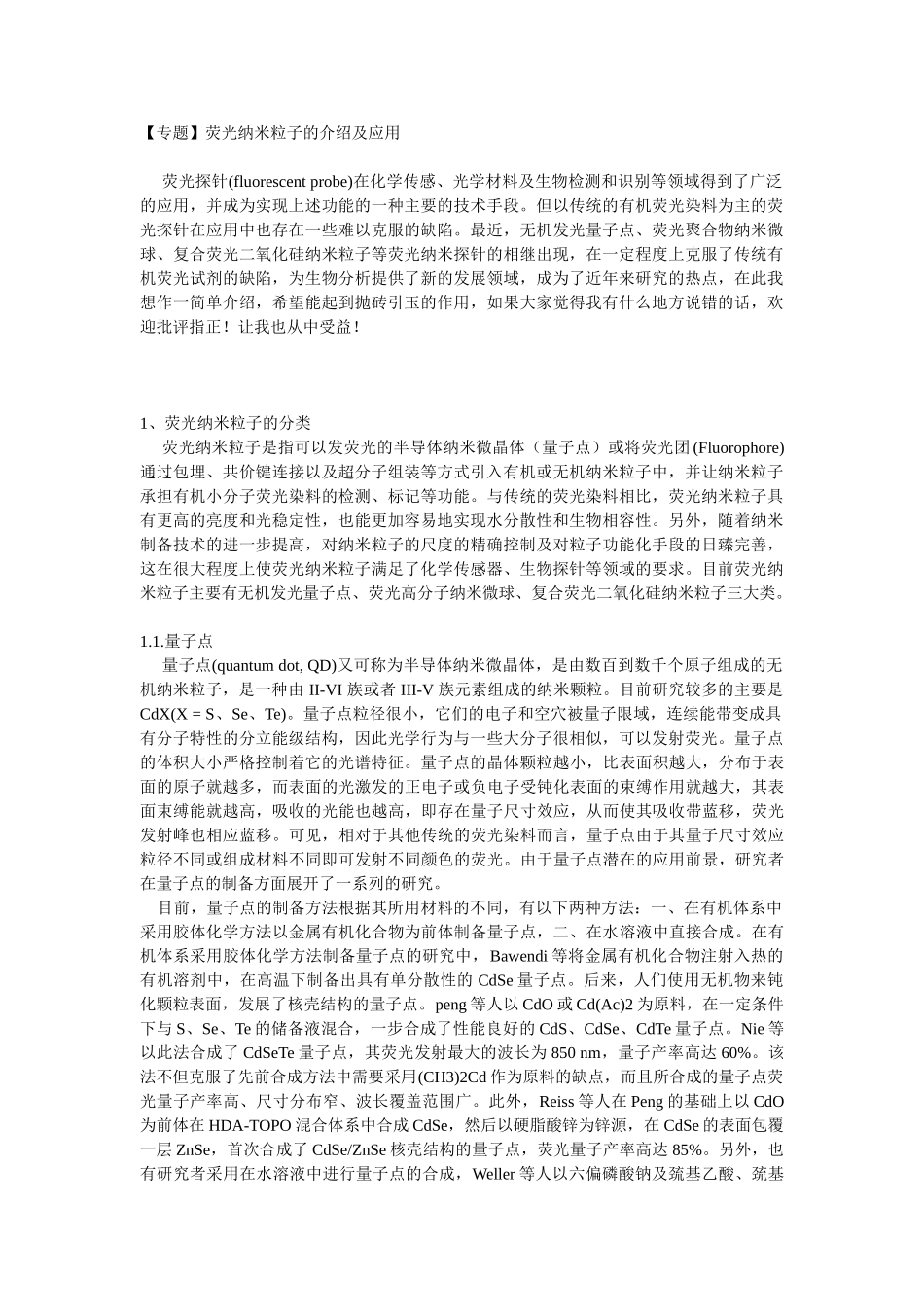

【专题】荧光纳米粒子的介绍及应用荧光探针(fluorescentprobe)在化学传感、光学材料及生物检测和识别等领域得到了广泛的应用，并成为实现上述功能的一种主要的技术手段。但以传统的有机荧光染料为主的荧光探针在应用中也存在一些难以克服的缺陷。最近，无机发光量子点、荧光聚合物纳米微球、复合荧光二氧化硅纳米粒子等荧光纳米探针的相继出现，在一定程度上克服了传统有机荧光试剂的缺陷，为生物分析提供了新的发展领域，成为了近年来研究的热点，在此我想作一简单介绍，希望能起到抛砖引玉的作用，如果大家觉得我有什么地方说错的话，欢迎批评指正！让我也从中受益！1、荧光纳米粒子的分类荧光纳米粒子是指可以发荧光的半导体纳米微晶体（量子点）或将荧光团(Fluorophore)通过包埋、共价键连接以及超分子组装等方式引入有机或无机纳米粒子中，并让纳米粒子承担有机小分子荧光染料的检测、标记等功能。与传统的荧光染料相比，荧光纳米粒子具有更高的亮度和光稳定性，也能更加容易地实现水分散性和生物相容性。另外，随着纳米制备技术的进一步提高，对纳米粒子的尺度的精确控制及对粒子功能化手段的日臻完善，这在很大程度上使荧光纳米粒子满足了化学传感器、生物探针等领域的要求。目前荧光纳米粒子主要有无机发光量子点、荧光高分子纳米微球、复合荧光二氧化硅纳米粒子三大类。1.1.量子点量子点(quantumdot,QD)又可称为半导体纳米微晶体，是由数百到数千个原子组成的无机纳米粒子，是一种由II-VI族或者III-V族元素组成的纳米颗粒。目前研究较多的主要是CdX(X=S、Se、Te)。量子点粒径很小，它们的电子和空穴被量子限域，连续能带变成具有分子特性的分立能级结构，因此光学行为与一些大分子很相似，可以发射荧光。量子点的体积大小严格控制着它的光谱特征。量子点的晶体颗粒越小，比表面积越大，分布于表面的原子就越多，而表面的光激发的正电子或负电子受钝化表面的束缚作用就越大，其表面束缚能就越高，吸收的光能也越高，即存在量子尺寸效应，从而使其吸收带蓝移，荧光发射峰也相应蓝移。可见，相对于其他传统的荧光染料而言，量子点由于其量子尺寸效应粒径不同或组成材料不同即可发射不同颜色的荧光。由于量子点潜在的应用前景，研究者在量子点的制备方面展开了一系列的研究。目前，量子点的制备方法根据其所用材料的不同，有以下两种方法：一、在有机体系中采用胶体化学方法以金属有机化合物为前体制备量子点，二、在水溶液中直接合成。在有机体系采用胶体化学方法制备量子点的研究中，Bawendi等将金属有机化合物注射入热的有机溶剂中，在高温下制备出具有单分散性的CdSe量子点。后来，人们使用无机物来钝化颗粒表面，发展了核壳结构的量子点。peng等人以CdO或Cd(Ac)2为原料，在一定条件下与S、Se、Te的储备液混合，一步合成了性能良好的CdS、CdSe、CdTe量子点。Nie等以此法合成了CdSeTe量子点，其荧光发射最大的波长为850nm，量子产率高达60%。该法不但克服了先前合成方法中需要采用(CH3)2Cd作为原料的缺点，而且所合成的量子点荧光量子产率高、尺寸分布窄、波长覆盖范围广。此外，Reiss等人在Peng的基础上以CdO为前体在HDA-TOPO混合体系中合成CdSe，然后以硬脂酸锌为锌源，在CdSe的表面包覆一层ZnSe，首次合成了CdSe/ZnSe核壳结构的量子点，荧光量子产率高达85%。另外，也有研究者采用在水溶液中进行量子点的合成，Weller等人以六偏磷酸钠及巯基乙酸、巯基乙胺等巯基化合物为稳定剂，以Cd(ClO4)2•6H2O为镉源合成了水溶性的CdS、CdSe、CdTe量子点。该法操作简单、可制备的量子点种类多、所用材料价格低、毒性小，且量子点表面修饰有可直接与生物分子偶连的羧基或氨基等官能团。然而，采用在水溶液中合成量子点的方法存在着量子产率不高、尺寸分布较宽等缺点。所以，目前人们仍较多的采用在有机体系中进行量子点的制备。1.2.高分子荧光纳米微球高分子荧光纳米微球开始是以聚苯乙烯、聚甲基丙烯酸酯类、聚丙烯酰胺类为微粒主体，表面键合或吸附荧光素（Fluorescein，如FITC等）、罗丹明（Rhodamine，如Rhodamine6G）、菁色素（Cy染料）等荧光物质的荧光纳米微球。因为单个纳米...
