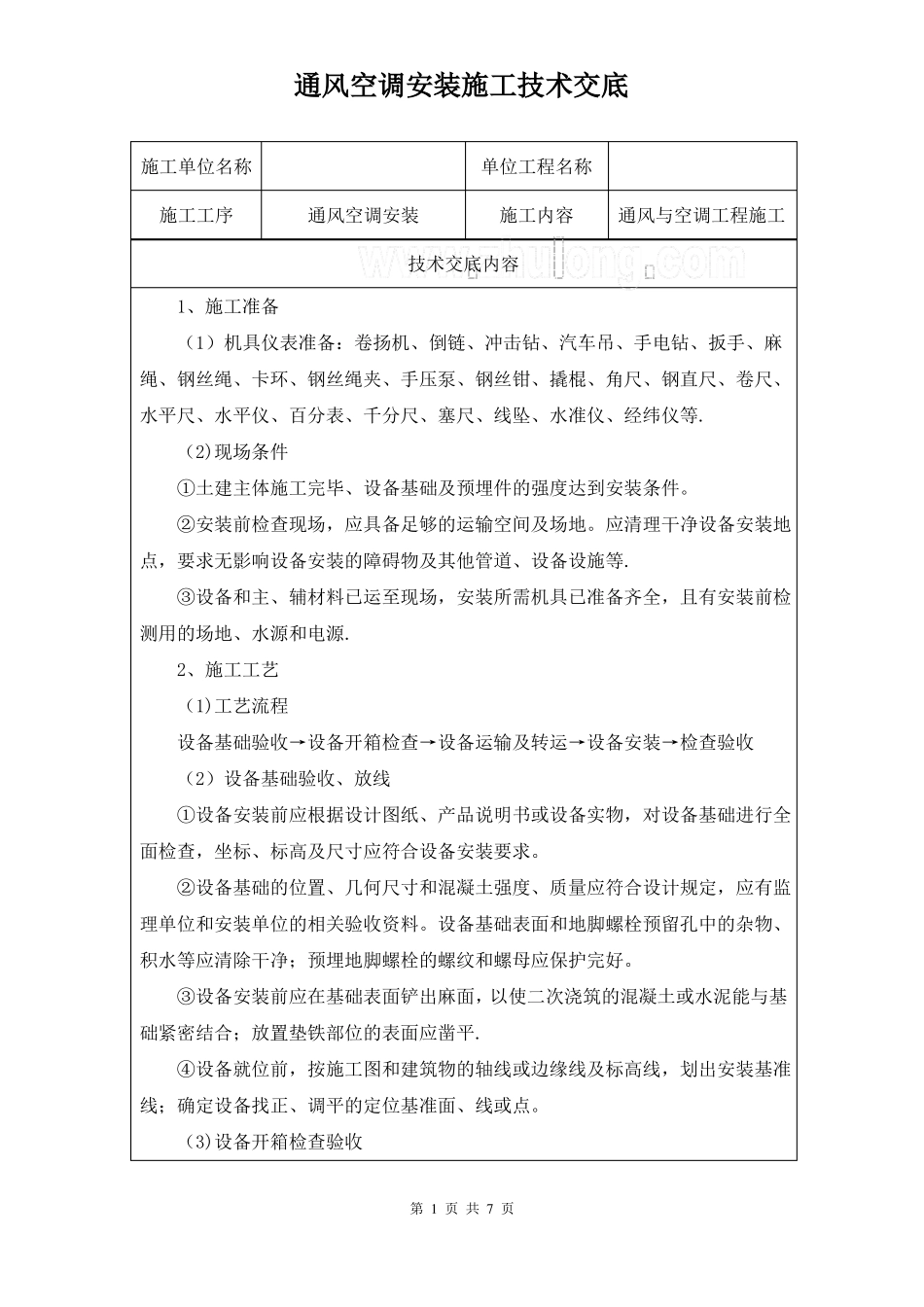

通风空调安装施工技术交底施工单位名称施工工序通风空调安装单位工程名称施工内容通风与空调工程施工技术交底内容1、施工准备（1）机具仪表准备：卷扬机、倒链、冲击钻、汽车吊、手电钻、扳手、麻绳、钢丝绳、卡环、钢丝绳夹、手压泵、钢丝钳、撬棍、角尺、钢直尺、卷尺、水平尺、水平仪、百分表、千分尺、塞尺、线坠、水准仪、经纬仪等.（2)现场条件①土建主体施工完毕、设备基础及预埋件的强度达到安装条件。②安装前检查现场，应具备足够的运输空间及场地。应清理干净设备安装地点，要求无影响设备安装的障碍物及其他管道、设备设施等.③设备和主、辅材料已运至现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源和电源.2、施工工艺（1)工艺流程设备基础验收→设备开箱检查→设备运输及转运→设备安装→检查验收（2）设备基础验收、放线①设备安装前应根据设计图纸、产品说明书或设备实物，对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。②设备基础的位置、几何尺寸和混凝土强度、质量应符合设计规定，应有监理单位和安装单位的相关验收资料。设备基础表面和地脚螺栓预留孔中的杂物、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。③设备安装前应在基础表面铲出麻面，以使二次浇筑的混凝土或水泥能与基础紧密结合；放置垫铁部位的表面应凿平.④设备就位前，按施工图和建筑物的轴线或边缘线及标高线，划出安装基准线；确定设备找正、调平的定位基准面、线或点。（3)设备开箱检查验收第1页共7页A.风机开箱检查验收①设备开箱检查验收应在设备供货商代表、业主代表、监理工程师和设备安装施工单位验收人员共同参与的情况下进行,如有缺损、锈蚀严重或与设计要求不符，应及时要求设备供货商进行设备更换。②设备开箱检查前应检查箱号、箱数及包装情况，包装有无损坏和受潮.③设备开箱后应根据设计图纸、设备装箱单，认真核对设备名称、型号、机号、传动方式；叶轮、机壳和其他部位的主要尺寸；叶轮旋转方向和进出风口的位置、方向等是否符合设计要求,做好检查记录。④核对设备技术文件、资料(如产品说明书、合格证、随机清单、设备技术文件等）、备件及专用工具是否齐全，并妥善保管.⑤整体出厂的风机，进气口和排气口应有盖板遮盖，并应防止尘土、杂物进入。⑥检查设备有无缺陷,表面有无损坏和锈蚀等；检查风机外露部分各加工面的防锈情况；检查叶轮与外壳有无碰擦、变形或严重锈蚀、碰伤等。如有以上缺陷应会同参与验收单位研究处理.⑦设备经过开箱检查验收后，填写现场设备开箱检查验收记录，并会同各方签字验收,作为交接资料和设备的技术档案。B.空调机组开箱检查验收①开箱前检查外包装有无损坏和受潮。开箱后认真核对设备设备及各段的名称、规格、型号、技术条件是否符合设计要求.产品说明书、合格证、随机清单和设备技术文件应齐全。逐一检查主机附件、专用工具、备用配件等是否齐全，设备表面应无缺陷、缺损、损坏、锈蚀、受潮现象。②取下风机段活动板或通过检查门进入，用手盘动风机叶,检查有无与机壳相碰、风机减振部分是否符合要求.③检查表冷器的凝结水部分是否畅通、有无渗漏，加热器及旁通阀是否严密、可靠，过滤器零部伯是否齐全、滤料及过滤形式是否符合设计要求。④设备经过开箱检查验收后，填写现场设备开箱检查验收记录，并会同各方签字验收，作为交接资料和设备的技术档案。C。冷水机组及风机盘管开箱检查验收①设备应有装箱清单、说明书、合格证及产品性能检测报告等随机文件。第2页共7页②检查设备壳体及表面有无损伤、锈蚀等缺陷。③核对设备的规格、型号以及全部零部件、附属材料和专用工具。④设备填充的保护气体应无泄漏,油封完好。⑤设备经过开箱检查验收后，应采用保护措施，填写现场设备开箱检查验收记录，并会同各方签字验收,作为交接资料和设备的技术档案。（4）设备运输及转运①设备在水平运输和垂直运输之前尽可能不要开箱并保留好底座等。现场水平运输时，应尽量采用车辆运输或钢管、跳板组合运输。室外垂直运输一般采用门式升架或吊车,在机房内采用滑轮、倒链进行吊装和运输。整体设备允许的倾斜角度参照设...
