涵洞钢筋砼拱涵施工方案VIP免费

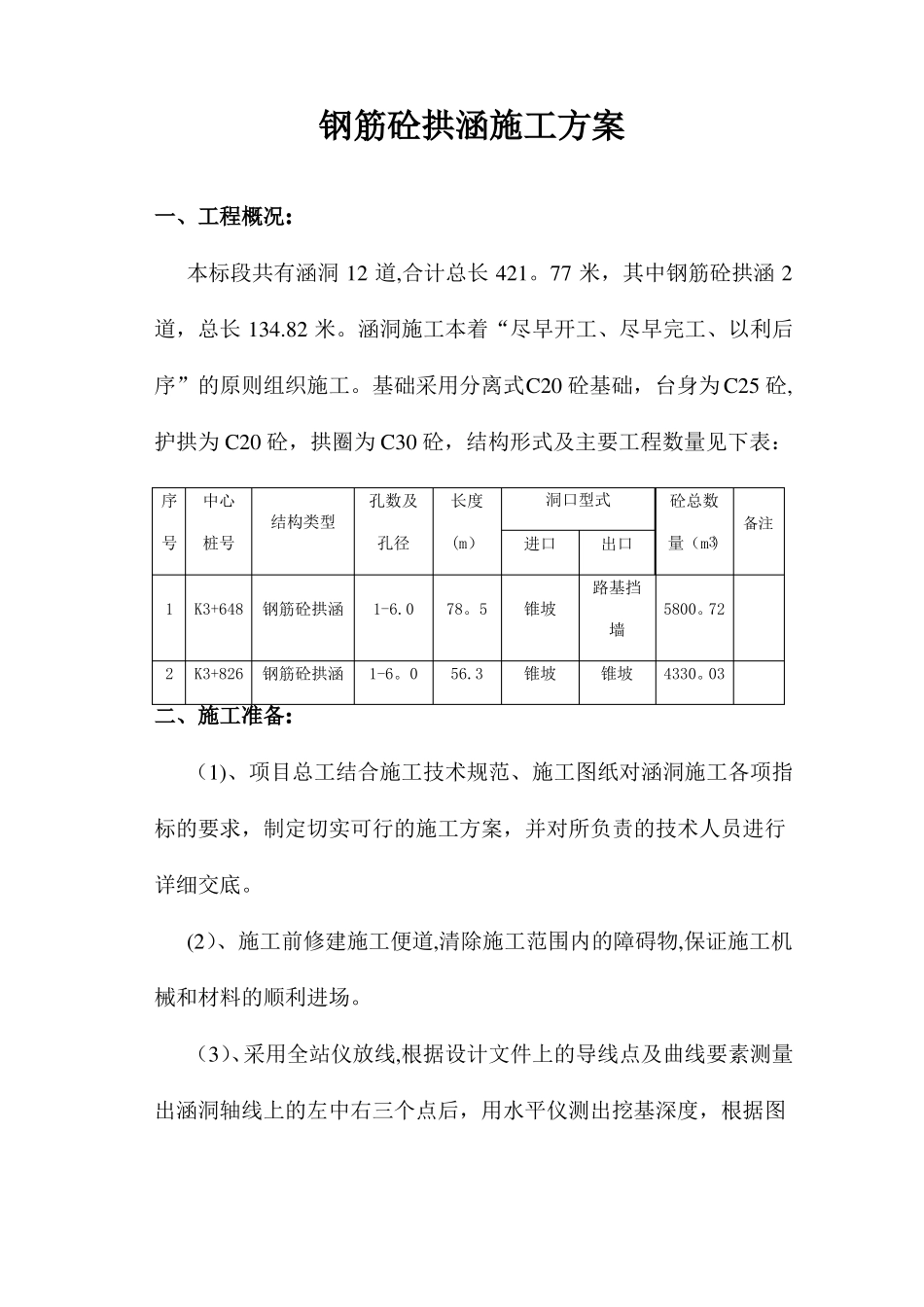

涵洞钢筋砼拱涵施工方案_第1页
1/17
涵洞钢筋砼拱涵施工方案_第2页
2/17
涵洞钢筋砼拱涵施工方案_第3页
3/17
钢筋砼拱涵施工方案一、工程概况:本标段共有涵洞12道,合计总长421。77米,其中钢筋砼拱涵2道,总长134.82米。涵洞施工本着“尽早开工、尽早完工、以利后序”的原则组织施工。基础采用分离式C20砼基础,台身为C25砼,护拱为C20砼,拱圈为C30砼,结构形式及主要工程数量见下表:序号中心结构类型桩号孔径(m)进口出口路基挡1K3+648钢筋砼拱涵1-6.078。5锥坡墙2K3+826钢筋砼拱涵1-6。056.3锥坡锥坡4330。03孔数及长度洞口型式砼总数备注量(m)35800。72二、施工准备:(1)、项目总工结合施工技术规范、施工图纸对涵洞施工各项指标的要求,制定切实可行的施工方案,并对所负责的技术人员进行详细交底。(2)、施工前修建施工便道,清除施工范围内的障碍物,保证施工机械和材料的顺利进场。(3)、采用全站仪放线,根据设计文件上的导线点及曲线要素测量出涵洞轴线上的左中右三个点后,用水平仪测出挖基深度,根据图纸用石灰画出基础线并放坡,并对主要点加以控制,做到精确无误.(4)、分别进行C30、C25、C20、M7.5的砼及砂浆配比试验,严格按照指挥部有关要求及JTJ041—2000规范要求执行。(5)、涵洞附近均采用C15砼对堆料场地进行硬化,材料分类堆放,并设立标识牌写明各种材料的产地规格等,钢筋及水泥的存放必须保证上铺下垫.三、主要工序施工工艺1、基坑开挖1)、基坑应满足施工要求,当基坑为渗水的土质基底,坑底尺寸应根据排水需要和基础模板设计所需基坑大小而定。基底应比基础的平面尺寸增宽0。5~1。0m.基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况确定。2)、施工前通过全站仪精确测定基础的轴线、边线位置及基底高程应检查无误后方可施工。施工中准备分段浇筑平行作业的方法,基坑顶面设置截水沟等防止地面水流入基坑的措施。地质较稳定的涵洞基坑开挖采用放坡明挖施工,以机械为主,人工为辅;基坑边坡不稳定并有地下水影响或放坡开挖场地受限制时可根据具体情况对坑壁进行支护开挖.有水的基坑在开挖过程中不应中途停止抽水,抽水能力应为渗水量的1。5~2倍。基坑排水时要采用以胶管或水槽远引措施防止水流渗回基坑.3)、为了不破坏基坑底土质和避免超挖,对土质基坑,当机械挖到距基底20cm时,采用人工清底到设计标高;石质基坑采用松动爆破施工时应在基底面以上保留不少于20cm厚度的岩层改由风动工具凿除,以保证基底土的结构不被破坏。开挖基坑的同时注意,安全标志及标牌的到位,基坑开挖线外1米用进警示线围防,以防有人或动物不慎从边坡落入基坑受伤,并清除边坑周围的松土、浮石等,避免施工中砸伤人.挖基弃方应运输至指定地点处理,不得堆放在基坑周边,避免造成基坑塌方。4)、基坑开挖至设计基底标高后,设计对基底有处理措施时应及时按设计要求予以实施,设计无处理措施时应仔细核对基底土质情况是否与设计相符,检测基底承载力是否达到设计要求,发现基底承载力达不到设计要求时应及时通知监理工程师,并按监理工程师批复方案处理.如基坑开挖过程中发现溶洞、溶沟等不良地质情况,应采取相应措施进行处理,详见不良地质施工方案。5)、基坑开挖完成后应及时通知监理工程师检验、及早封闭,不允许将已开挖至设计标高的基坑长期暴露。2、砼基础1)、钢筋加工及安装所用钢材应有出厂质量证书及试验报检单,每捆(盘)均应设标示牌,进场钢材应按批号和直径分批验收,并按规定抽样试验,合格后方可入库。不同批号、规格的钢筋应立标示牌分别堆放,场地四周要有排水措施,以避免钢筋的锈蚀和污染。钢筋在下料前,应对施工图中的各种规格的钢筋长度和数量进行认真核对,对钢筋进行调直、除锈等处理.钢筋在下料切断前,应遵循长短搭配。2)、统筹配料和减少损耗的原则进行配料计算,并预先确定各种形状钢筋下料长度调整值。在成批进行钢筋弯曲操作前,应做各种类型弯曲钢筋段的样板,试弯一根后检查其弯曲形状、尺寸是否与设计要求相符合,经过调整后作为标准件进行批量制作。3)、基础钢筋先在钢筋加工房下料制作,然后人工运制现场.在安装、加固完基础模板后,即可在模板内安装或绑扎钢筋。钢筋的成型严格按照规范执行.为了保证混凝土保护层的厚度满足设计要求,应在钢筋与模板间设...
