电工实习报告册3000字3篇 VIP免费

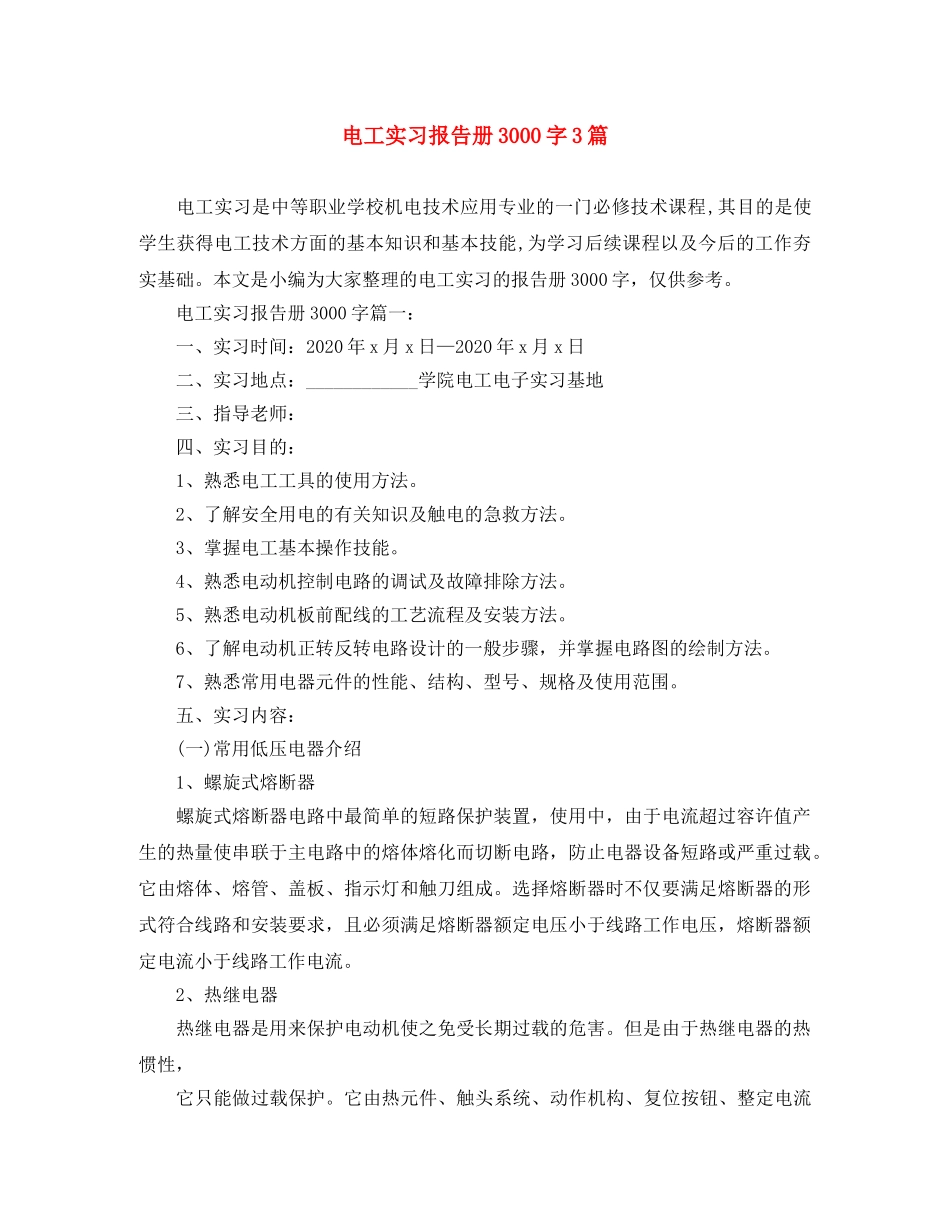

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电工实习报告册3000字3篇电工实习是中等职业学校机电技术应用专业的一门必修技术课程,其目的是使学生获得电工技术方面的基本知识和基本技能,为学习后续课程以及今后的工作夯实基础。本文是小编为大家整理的电工实习的报告册3000字，仅供参考。电工实习报告册3000字篇一：一、实习时间：2020年x月x日—2020年x月x日二、实习地点：____________学院电工电子实习基地三、指导老师：四、实习目的：1、熟悉电工工具的使用方法。2、了解安全用电的有关知识及触电的急救方法。3、掌握电工基本操作技能。4、熟悉电动机控制电路的调试及故障排除方法。5、熟悉电动机板前配线的工艺流程及安装方法。6、了解电动机正转反转电路设计的一般步骤，并掌握电路图的绘制方法。7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。五、实习内容：(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简单的短路保护装置，使用中，由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路，防止电器设备短路或严重过载。它由熔体、熔管、盖板、指示灯和触刀组成。选择熔断器时不仅要满足熔断器的形式符合线路和安装要求，且必须满足熔断器额定电压小于线路工作电压，熔断器额定电流小于线路工作电流。2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。但是由于热继电器的热惯性，它只能做过载保护。它由热元件、触头系统、动作机构、复位按钮、整定电流此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。装置、升温补偿元件组成。其工作原理为：热元件串接在电动机定子绕组仲，电动机绕组电流即为流动热元件的电流。电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。电动机过载时，经过热元件电流增大，热元件热量增加，使双金属片弯曲唯一增大，经过一段时间后，双金属片推动导板使继电器出头动作，从而切断电动机控制电路。3、按钮开关按钮开关是用来接通或断开控制电路的，电流比较小。按钮由动触点和静触点组成。其工作原理为：按下按钮时，动触点就把下边的静触点接通而断开上边的静触点。这种按钮有四个接线柱，成对使用。常态时，如果接上边的静触点电路就是闭合的，称为常闭开关，如果接下边的静触点电路是打开的，称为常开开关。4、交流接触器接触器主要作用于频繁接通或分断交,直流电路并且可以远距离控制电器.由电磁机构,触点系统和灭弧装置三部分组成.其工作原理为:当线圈通电以后线圈电流产生磁场，产生足够的电磁吸力使衔铁吸合。衔铁带动触头动作，使常闭触头断开常开触头闭合。当线圈断电时电路吸力消失，衔铁在反作用弹簧的作用下释放触头，恢复原状。选择接触器时,要根据所控制负载的工作性质,负载轻重,电流类别及被控制对象的功率和操作情况,控制回路要求选择线圈的参数进行选择。(二)常用典型电路分析1、点动控制电路图1为点动控制电路，工作原理为：按下SB按钮，KM线圈通电吸合，主触点闭合，电动机启动旋转。松开SB，KM线圈断电释放，主触点断开，电动机停止旋转。2、三相异步电动机启动/停止运行控制电路图2为三相异步电动机启动/停止运行控制电路，既可实现电动机连续旋转又可实现点动控制电路，并由手动开关SA选择。当SA闭合时为连续控制，SA断开时则为点动控制。3、三相电动机正、反转(双重互锁)运行控制电路图3为三相电动机正、反转(双重互锁)运行控制电路。工作原理为：正转时，此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。按下SB2，KM1通电并自锁，电机M正转运行，串联在KM2线圈回路的KM1常闭触点断开，保证KM1与KM2不同时带电。要反转时，先按下停车按钮SB1，KM1断电，电机停车;再按SB3，KM2通电并自锁，电机M反转，串联在KM1线圈回路的KM2常闭触点断开，也保证KM1与KM2不同时带电。(三)安装工艺我们在实习过程中学习了塑料配线槽配线方式，塑料配线槽配线方式的基本要求为：(1)配线前应认真阅读电气原理图，安装接线图，然后考虑导线走向。(...
