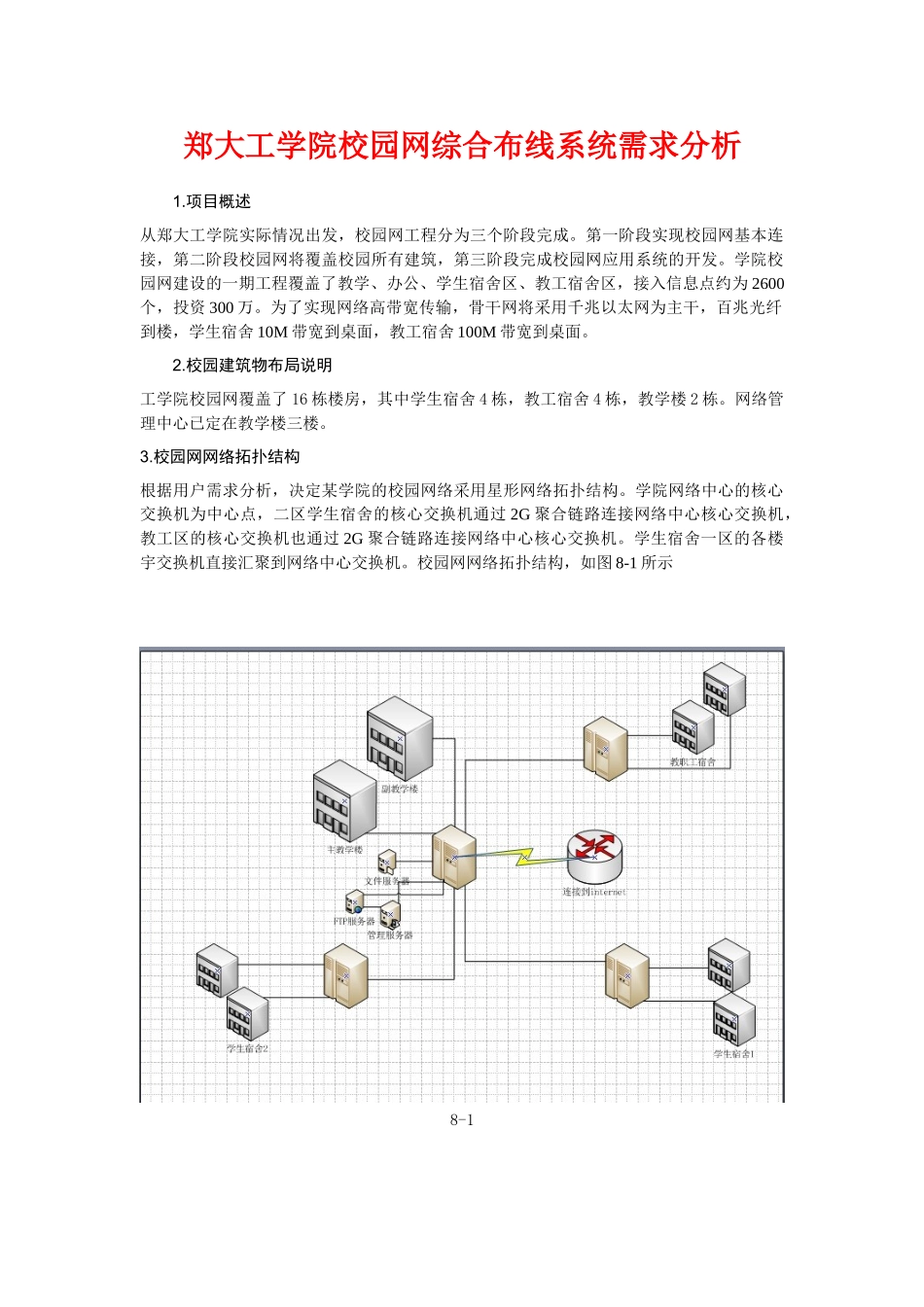

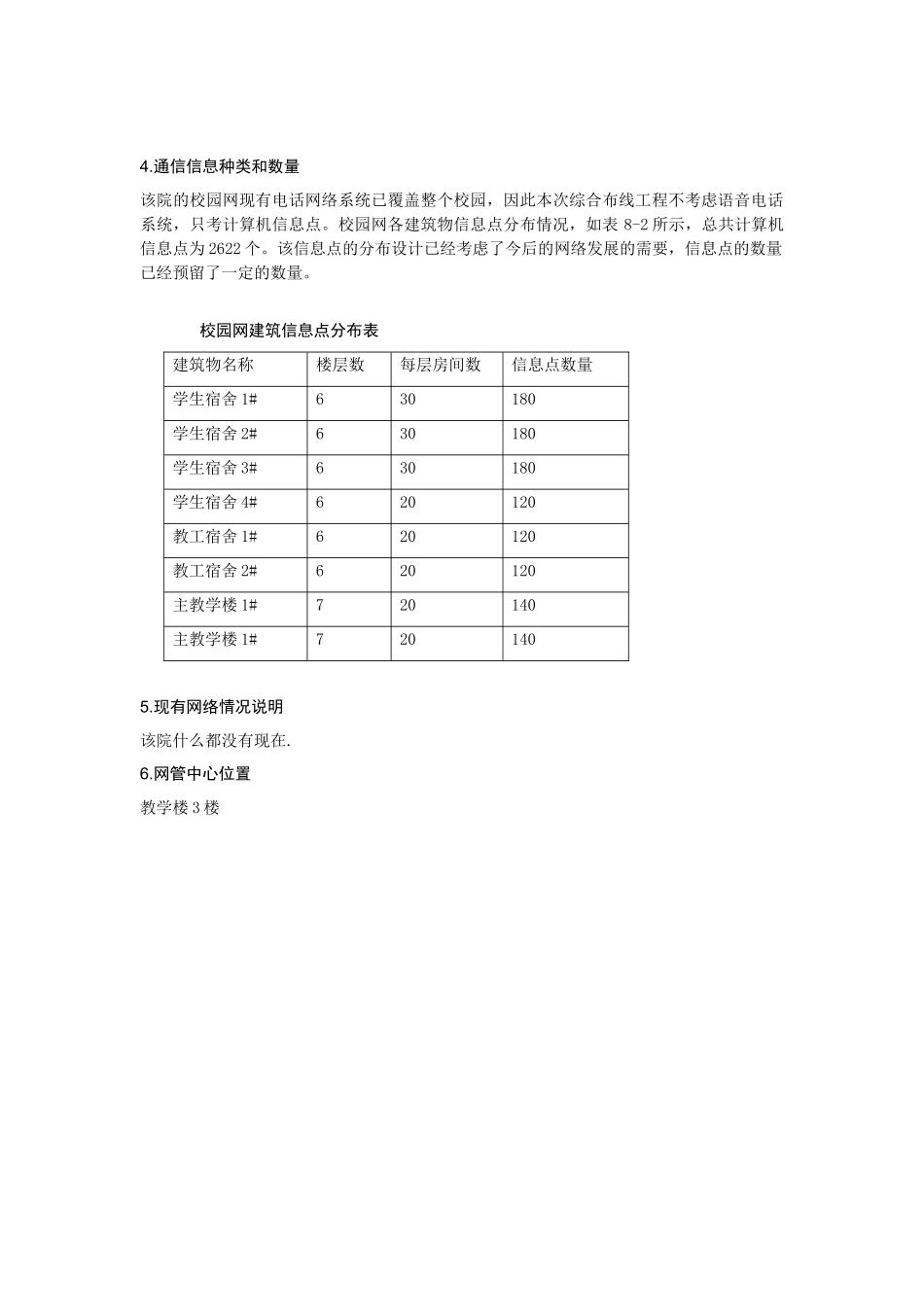

zhèng郑dà大gōng工xué学yuàn院标书设计by:202寝室徐纯:200977020140李国举:2009770119苑庆辰:2009770146王彦磊:2009770136郑关奎:2009770158石龙伟:2009770130辅助设计:张云鹏:200977020164郑大工学院校园网综合布线系统需求分析1.项目概述从郑大工学院实际情况出发，校园网工程分为三个阶段完成。第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资300万。为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。2.校园建筑物布局说明工学院校园网覆盖了16栋楼房，其中学生宿舍4栋，教工宿舍4栋，教学楼2栋。网络管理中心已定在教学楼三楼。3.校园网网络拓扑结构根据用户需求分析，决定某学院的校园网络采用星形网络拓扑结构。学院网络中心的核心交换机为中心点，二区学生宿舍的核心交换机通过2G聚合链路连接网络中心核心交换机，教工区的核心交换机也通过2G聚合链路连接网络中心核心交换机。学生宿舍一区的各楼宇交换机直接汇聚到网络中心交换机。校园网网络拓扑结构，如图8-1所示8-14.通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音电话系统，只考计算机信息点。校园网各建筑物信息点分布情况，如表8-2所示，总共计算机信息点为2622个。该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。校园网建筑信息点分布表建筑物名称楼层数每层房间数信息点数量学生宿舍1#630180学生宿舍2#630180学生宿舍3#630180学生宿舍4#620120教工宿舍1#620120教工宿舍2#620120主教学楼1#720140主教学楼1#7201405.现有网络情况说明该院什么都没有现在.6.网管中心位置教学楼3楼1.1设计依据1.本综合布线工程设计遵循以下标准或规范：（1）DBJ08-59-95：智能建筑设计标准（2）ANSI/EIA/TIA-568A：民用建筑电信布线系统标准（3）ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准（4）ANSI/EIA/TIA-606：民用建筑电信设施的管理标准（5）ANSI/EIA/TIA-607：民用建筑电信设施接地标准（6）TSB-67：UTP布线现场测试标准（7）ISO/IEC11801：电信布线系统标准（8）GB/T50312-2000：建筑与建筑群综合布线系统工程设计规范（9）JGJ/T16-92：中国民用建筑电气设计规范2.本工程设计参照的网络标准有：（1）IEEE802.3：Ethernet(10BASE-T)（2）IEEE802.3u：FastEthernet(100BASE-T)（3）IEEE802.5：TokenRing(4M/16M)（4）ANSIFDDI/TPDDI：光纤分布式数据接口网络标准3.本工程设计依据的资料：(1)《工学院建筑平面示意图》(2)《工学院网络拓扑结构图》1.2设计目标1.标准化本设计综合了楼内所需的所有的语音、数据、图像、等设备的信息的传输，并将多种设备终端插头插入标准的信息插座或配线架上。2.兼容性本设计对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。因此，无论布线系统多么复杂、庞大，不再需要与不同厂商进行协调，也不再需要为不同的设备准备不同的配线零件，以及复杂的线路标志与管理线路图。3.模块化综合布线采用模块化设计，布线系统中除固定于建筑物内的水平线缆外，其余所有的接插件都是积木标准件，易于扩充及重新配置，因此当用户因发展而需要增加配线时，不会因此而影响到整体布线系统，可以保证用户先前在布线方面的投资。综合布线为所有话音、数据和图像设备提供了一套实用的、灵活的、可扩展的模块化的介质通路。4.先进性本设计将采用目前最先进的丽特科技NORDX/CDT（丽特网络科技）公司生产的超五类器件构筑楼内的高速数据通信通道，能将当前和未来相当一段时间的语音、数据、网路、互连设备以及监控设备很方便地扩展进去，其带宽高达150M以上，是真正面向未来的超五类系统。1.3本工程设计方案系统产品选型及产品特点1.产品选型本设计方案中的综合布线系统选择丽特网络科技（NORDX/CDT）公司的超五类综合布线产品，其产品性能接近非屏蔽...
