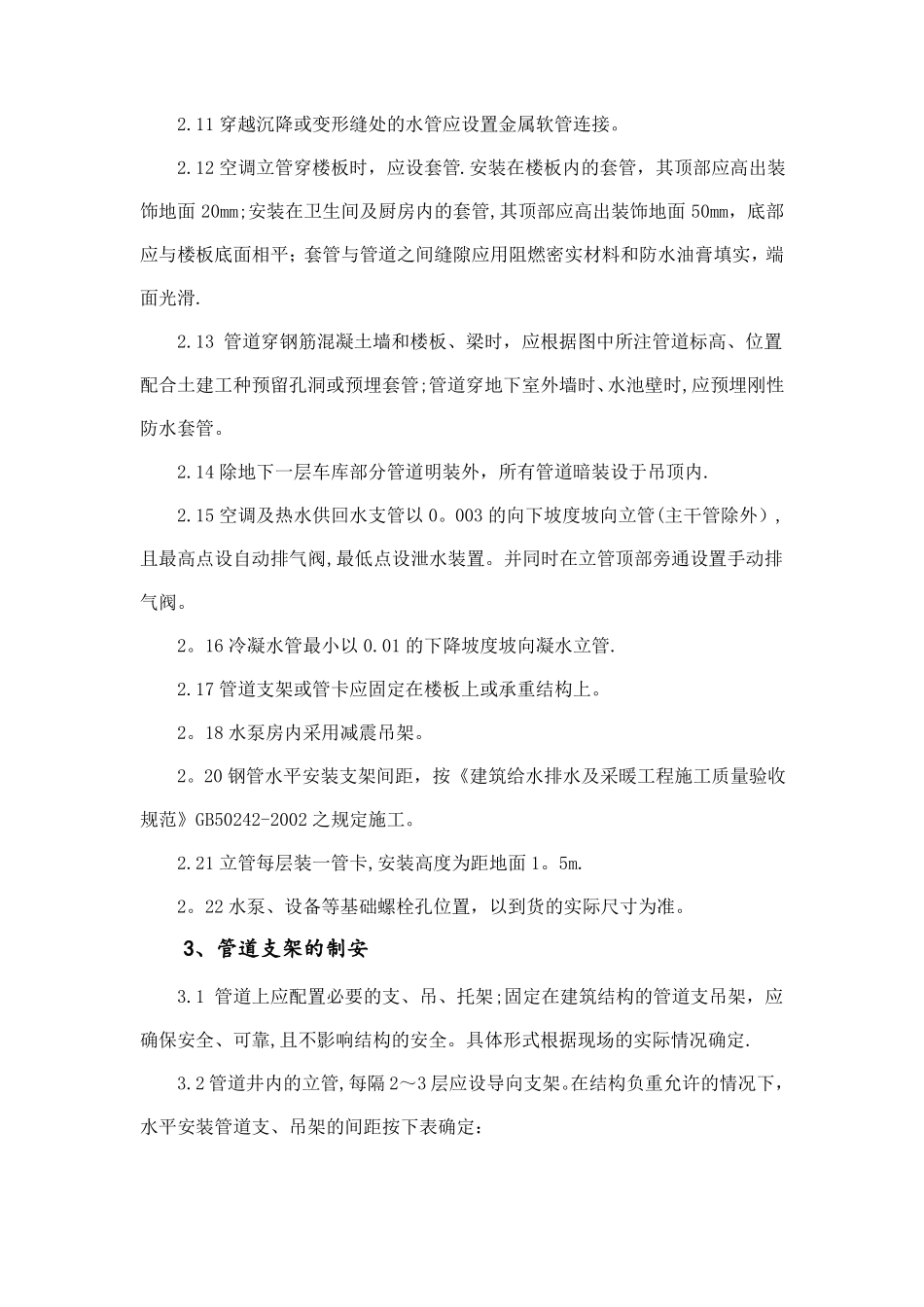

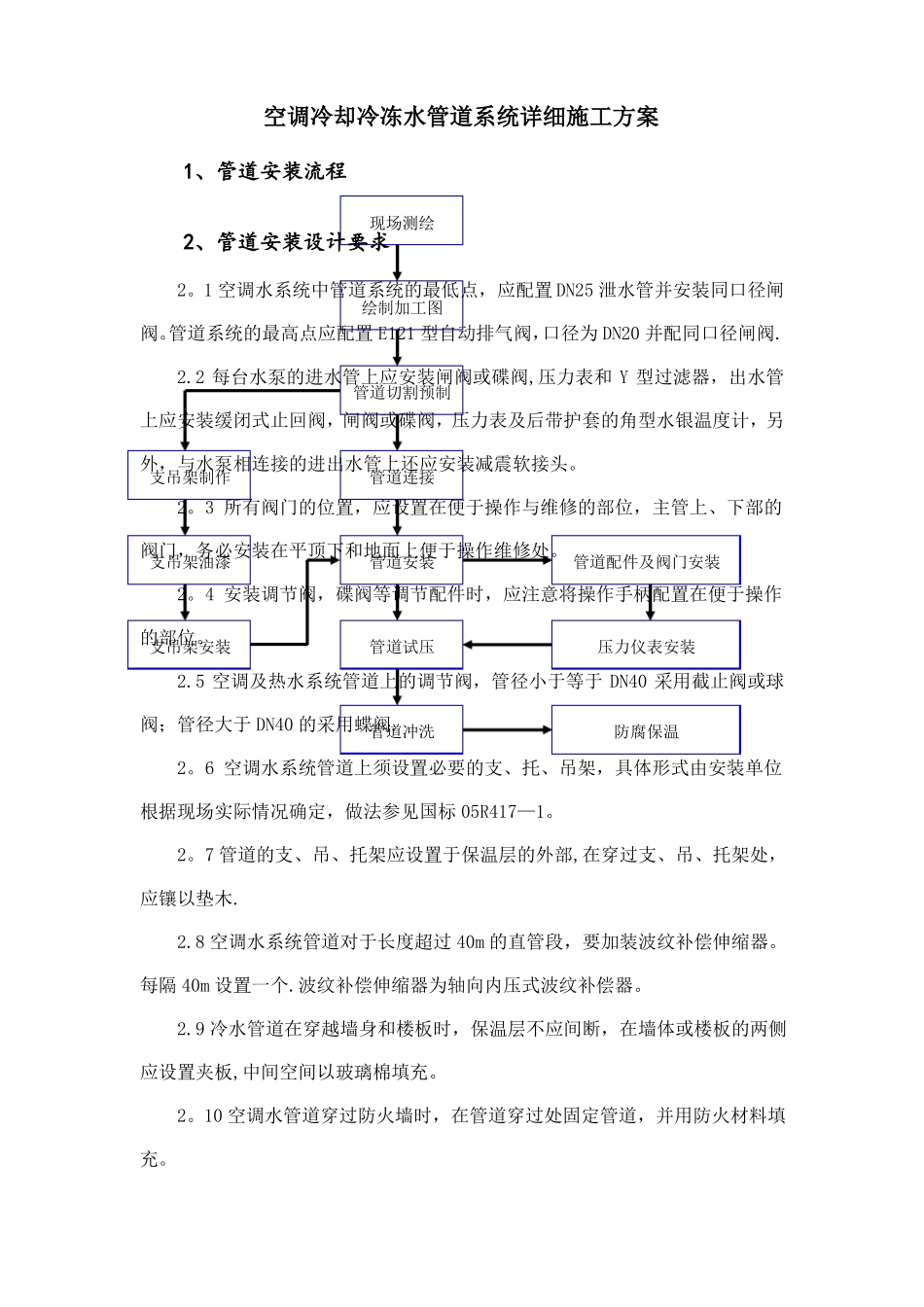

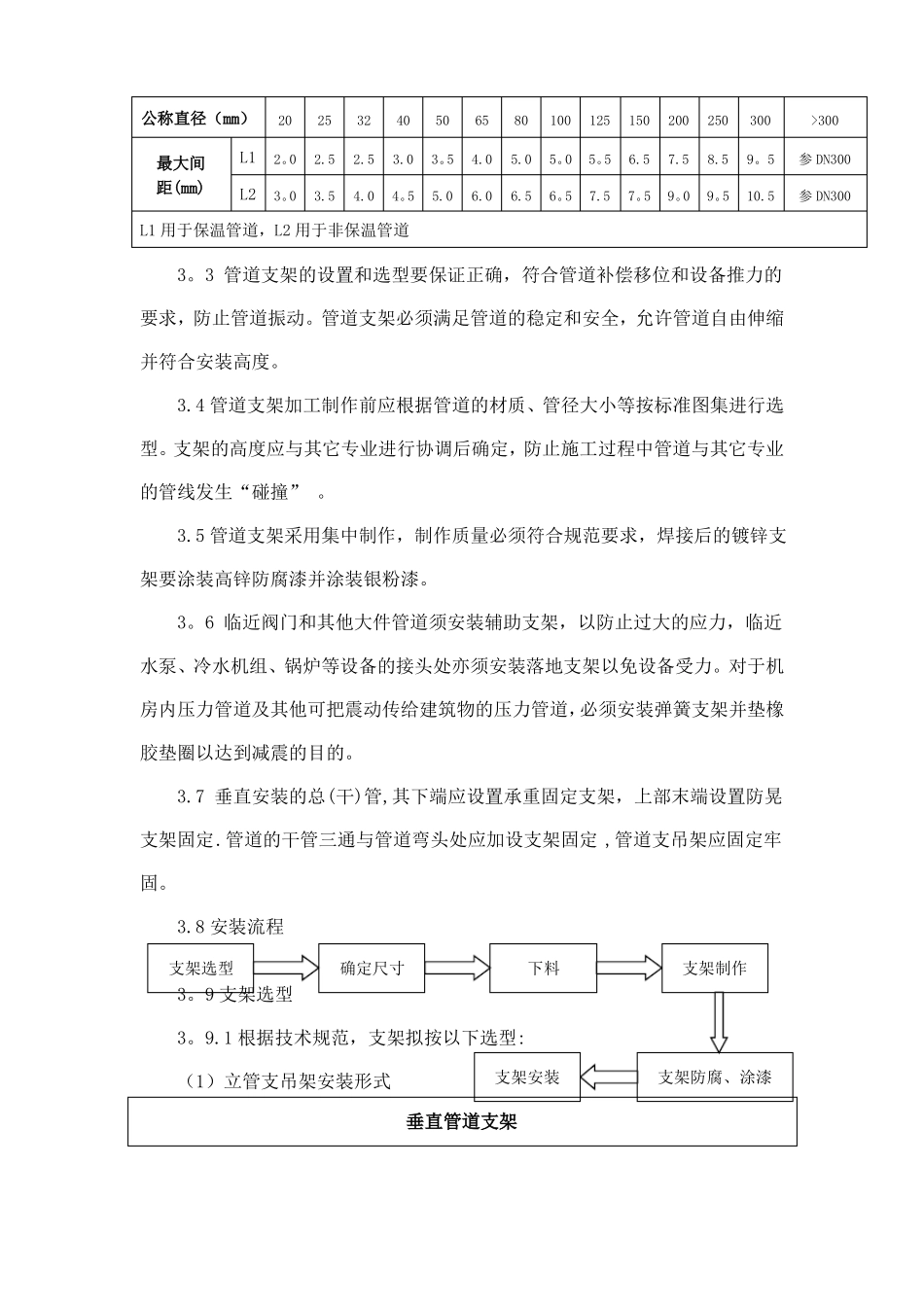

空调冷却冷冻水管道系统详细施工方案1、管道安装流程现场测绘2、管道安装设计要求2。1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸绘制加工图阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀.2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器，出水管管道切割预制上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。支吊架制作管道连接2。3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。支吊架油漆管道安装管道配件及阀门安装2。4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。支吊架安装管道试压压力仪表安装2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀.管道冲洗防腐保温2。6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417—1。2。7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处，应镶以垫木.2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个.波纹补偿伸缩器为轴向内压式波纹补偿器。2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。2。10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。2.11穿越沉降或变形缝处的水管应设置金属软管连接。2.12空调立管穿楼板时，应设套管.安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑.2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内.2.15空调及热水供回水支管以0。003的向下坡度坡向立管(主干管除外）,且最高点设自动排气阀,最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。2。16冷凝水管最小以0.01的下降坡度坡向凝水立管.2.17管道支架或管卡应固定在楼板上或承重结构上。2。18水泵房内采用减震吊架。2。20钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。2.21立管每层装一管卡,安装高度为距地面1。5m.2。22水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。3、管道支架的制安3.1管道上应配置必要的支、吊、托架;固定在建筑结构的管道支吊架，应确保安全、可靠,且不影响结构的安全。具体形式根据现场的实际情况确定.3.2管道井内的立管,每隔2～3层应设导向支架。在结构负重允许的情况下，水平安装管道支、吊架的间距按下表确定：公称直径（mm）20最大间距(mm)253240506580100125150200250300>300参DN300参DN30002.52.53.03。54.05.05。05。56.57.58.59。5L12。03.54.04。55.06.06.56。57.57。59。09。510.5L23。L1用于保温管道，L2用于非保温管道3。3管道支架的设置和选型要保证正确，符合管道补偿移位和设备推力的要求，防止管道振动。管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。3.4管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管线发生“碰撞”。3.5管道支架采用集中制作，制作质量必须符合规范要求，焊接后的镀锌支架要涂装高锌防腐漆并涂装银粉漆。3。6临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近水泵、冷水机组、锅炉等设备的接头处亦须安装落地支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。3.7垂直安装的总(干)管,其下端应设置承重固定支架，上部末端设置防晃支架固定.管道的干管...
