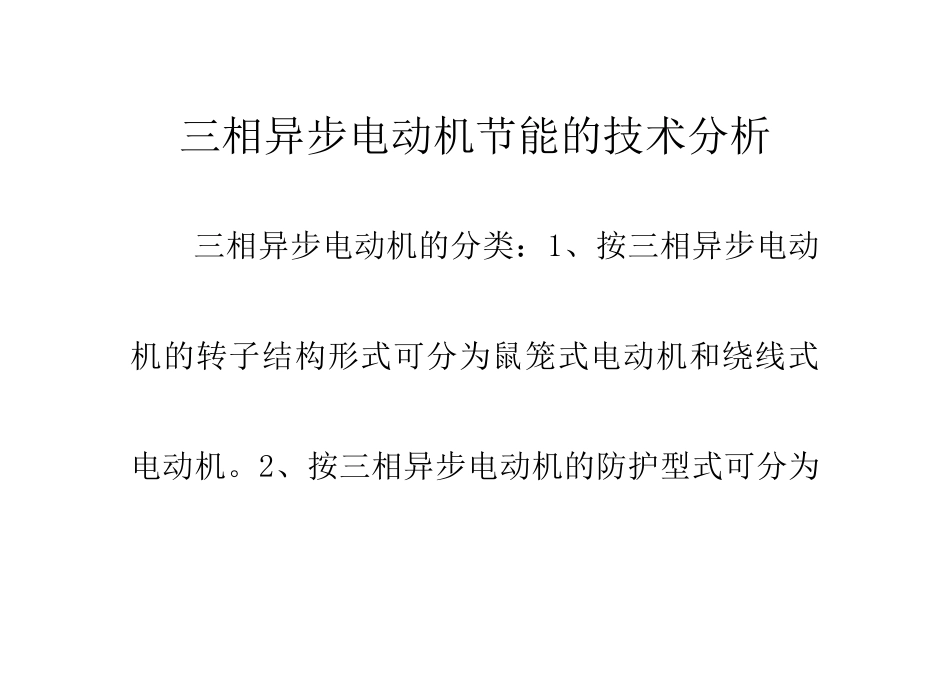

三相异步电动机节能的技术分析VIP免费

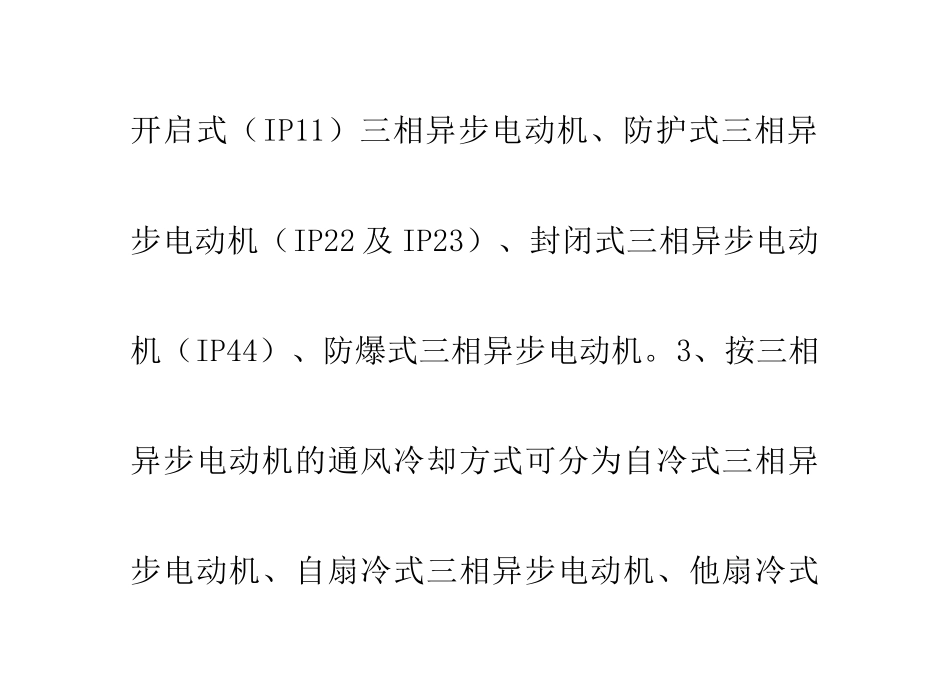

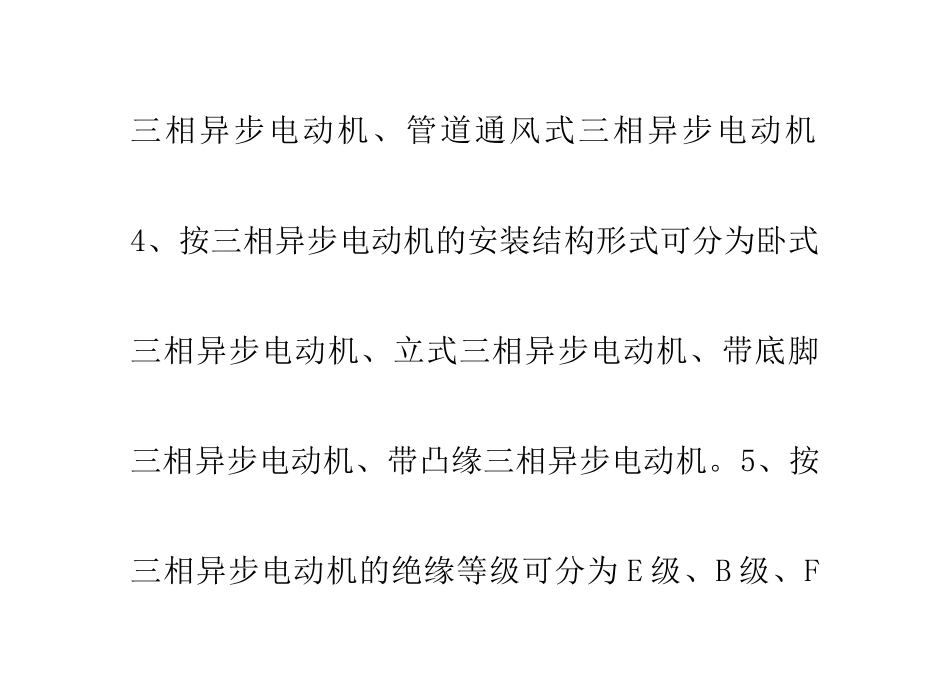

三相异步电动机节能的技术分析三相异步电动机的分类：1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机。2、按三相异步电动机的防护型式可分为开启式（IP11）三相异步电动机、防护式三相异步电动机（IP22及IP23）、封闭式三相异步电动机（IP44）、防爆式三相异步电动机。3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机。5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机。6、按定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机。三相异步电动机是广泛使用的一种动力机械，每年的耗电量占我国总耗电量的50%以上。在满负荷工况条件下，电机的效率一般较高，通常在80%左右；然而，一旦负荷下降，电机的效率便随之显著下降。因为电机选型时是按最大可能负荷和最坏工况所需的功率而定的，多数电机在大部分运行时间的负荷率都在50%～60%，所以实际运行时的效率都是比较低的。因此，提高这部分电机的运行效率，有着巨大经济效益和社会效益。1节能原理电机的效率是电机输出功率与输入功率的比值的百分数。因此供电机的电能即输入功率并不仅用来驱动电机即输出功率，还有一部分将成为电机固有的损耗。电机的主要损耗为铜耗和铁损，其中铜耗是由于电流流过电机绕组而产生，与电流的平方成正比；铁损是由于定子和转子铁芯中的磁化电流而产生，与供电电压成正比。其它损耗很小，可忽略。调压节电原理是当负荷下降时，可以适当降低电源电压以减少铁损，同时电流随之下降也减少了铜损及无谓的浪费，此时电机的效率将得到改善。电机负荷的检测通常采用功率因数法进行：电机负荷大，则它的功率因数大；电机负荷小，则它的功率因数小。2技术难点及解决2.1功率因数角的检测。通常情况下电流波形是完整的，通过检测电压和电流的过零点获得的相位差即是功率因数角。但本控制器由于采用了可控硅交流调压，当导通角较小时，电流波形出现断续。电流继续使电流过零检测失效。为此，我们采取电流与微电平比较来获取其正半周连续波形的部分，进而取得近似的相位差。2.2电压和电流有效值的检测。一般按有效值的定义进行检测的电路需要用到模拟乘法器，因而电路比较复杂，成本也高。由于有效值和绝对平均值之间存在一定的对应关系，并且此处对检测精度要求不高，故我们先检测绝对平均值，再转化为有效值。2.3强干扰下的系统加固。如果本电器在工厂的恶劣环境下，强电磁干扰会严重影响微机系统的正常，为此我们采取了多种保护措施：将数字电路部分单独安装在金属机壳中，以屏蔽空间电磁干扰；选用优质开关电源和传感器，以减少从线路串入的干扰；在微机外围电路中广泛采用串行接口芯片，以简化电路板布线；采用广泛使用的WDT电路，提高软件抗干扰能力。2.4可控硅的移相触发电路。在三相交流调压电路中，一个很重要的指标是三相平衡问题。以前的三相交流调压常采用3个单相移相触发芯片设计（如TA785），要细心调试才能达到三相平衡。我们采用最新推出的三相移相触发芯片AT787，简化了电路设计，使该电路免于繁杂的调试；同时还采用了可控硅的强触发技术，使其触发得更准确。3硬件设计本控制器主要由3部分组成：可控硅及移相触发电路部分，接收控制板的控制信号，实施交流电压的调节；信号检测板部分，接收传感器的信号并进行处理，得到标准电压和电流的有效值及功率因数有送控制板；单片机控制板部分，接收信号检测板的信号，通过控制运算发出控制信号到移相触发电路，实施最佳功率因数控制，同时控制板还通过键盘显示面板对控制器参数进行修改，并显示控制器运行状态。例如：从同步变压器来的三相过零信号经C1、C2、C3电容耦合到6V的直流信号上送入18、2、1脚。TC787对其进行过零检测，经积分电容C4、C5、C6形成以过零点为起点的三角波，与由VR引入的触发控制信号比较，再经C7调制成触发脉冲，由12、9、10、7、8、11脚输...
