青海省黄南州尕孔水电站引水隧道施工组织设计第一次排版VIP免费

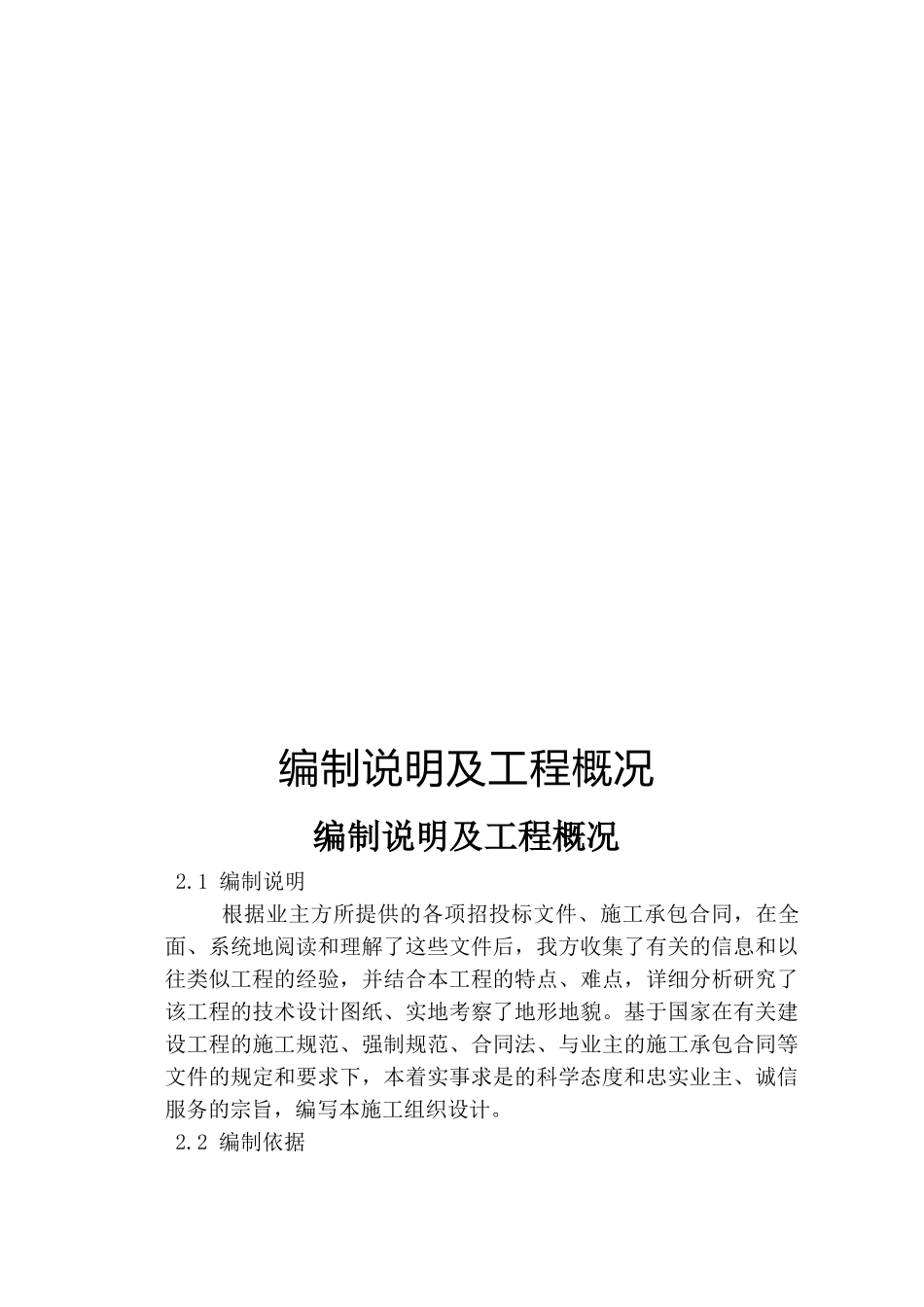

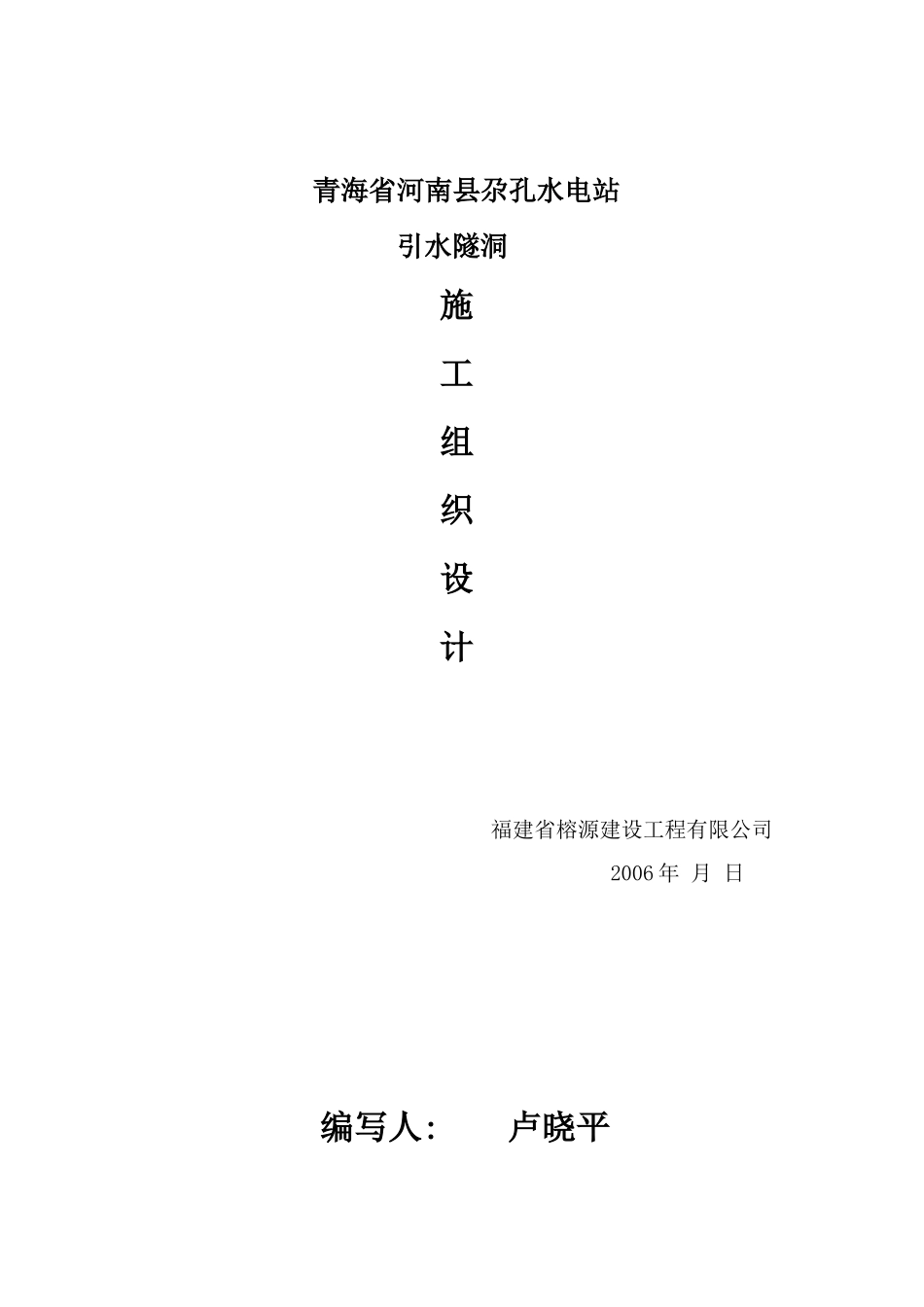

青海省河南县尕孔水电站引水隧洞施工组织设计福建省榕源建设工程有限公司2006年月日编写人:卢晓平校核人:审批人:唐生卫目录编制说明及工程概况编制说明及工程概况2.1编制说明根据业主方所提供的各项招投标文件、施工承包合同，在全面、系统地阅读和理解了这些文件后，我方收集了有关的信息和以往类似工程的经验，并结合本工程的特点、难点，详细分析研究了该工程的技术设计图纸、实地考察了地形地貌。基于国家在有关建设工程的施工规范、强制规范、合同法、与业主的施工承包合同等文件的规定和要求下，本着实事求是的科学态度和忠实业主、诚信服务的宗旨，编写本施工组织设计。2.2编制依据2.2.1青海省黄南州河南县尕孔水电站(Ⅰ标段)工程量清单合同编号?,施工招标文件和招标图纸;2.2.2《水利水电施工技术规范汇编》;《小型水电站施工技术规范》SL176-96;《水利水电工程施工质量评定规程》SL176-1996;《水利水电工程施工质量评定与验收标准及国家强制性条文》；《水利水电建筑安装安全技术工作规程》SD267-88;《水工建筑水泥灌浆施工技术规范》SL62-94、《水工砼施工规范》DL/T5144-201;《水利水电地下工程锚喷支护施工技术规范》SDJ57-85、《中华人民共和国建筑法》；《中华人民共和国合同法》；2.2.3根据工程现场踏戡有关地质和水文情况资料.2.2.4本公司积累的成熟水利水电施工技术及先进的施工方法、丰富的施工经验和品种齐全的机械设备。2.2.5编制范围:进水口箱式暗渠到前池，建筑结构有进口箱式暗渠、引水隧洞、输水明渠。总长2.3编制原则2.3.1以设计图纸和有关技术规范和验收标准为依据,全面符合招标文件,施工承包合同关于质量、工期、环保等各方面的要求。2.3.2充分利用网络计划技术,优化施工计划,统筹安排各项工程施工顺序,做到关健项目工序的施工优先安排;超前组织,以消除不利因素,使各项工程都能顺利展开.2.3.3根据业主合同对工程工期的要求,在设计编排网络图时,按倒排计划编写方式,确定出关健工期节点的时间,以此作为控制要素,安排各项劳力、设备计划。确保工程按时完成。2.2.4制定出相应的质量目标、质量保证措施、单元工序质量控制过程。2.4施工总目标2.4.1按照施工合同要求,保质保量按期完成本标段工程项目.2.4.2精心安排,以规范、计划方案方法为最高施工准则,杜绝随意浪费、窝工现象。最大限度降低业主、施工单位成本，靠科学化管理获得较大的经济效益。2.4.3遵纪守法、文明施工,维护和传播企业形象。2.4.4注重环境保护、尽量做到较少破坏草山、草原、植被、原有的天然排水通道，因地制宜，满足总体施工要求。2.5组织机构为确保工程保质保量按时完成,管理体制为项目式组织“金字塔”形的从上到下垂直管理体系，按工程特点和职能部门分为以下结构形式：工程概况：工程概况:尕孔水电站是低水头无调节电站,电站设计洪水采用50年一遇洪水,设计洪水流量551m3/s,校核洪水采用200年一遇洪水,校核洪水流量697m3/s.枢纽建筑物主要由溢流坝、非溢流坝、泄洪冲砂底孔坝段和进水口组成。拦河坝坝顶轴线全长160.45m,进水口与挡水建筑物分开布置,位于大坝上游左岸的岸坡上.坝型采用砼外包浆砌石重力坝,进水口:进水口位于挡水建筑物左岸上游约50m处,为一平底闸孔,采用闸孔淹没出流正常蓄水位3395.0m,闸前正常水深5m,设计引用流量33m3/s.结构为1孔带胸墙的孔口式闸门,进水闸闸孔尺寸4×2.2(宽×高)m,闸墩顶高程为3399.0m,底板高程3390m.进水闸前设拦污栅段,其底板高程为3388.55m,净宽7m.进水闸设平板闸门一道,闸墩顶设启闭机室布置卷扬式启闭机,闸室后接无压的30m的输水厢涵,厢涵后接隧洞.隧洞起始高程3390.0m.进水闸工作门前2.0m处设检修门槽,可预备钢叠梁闸门以做检修时用.进水闸拦污栅段及闸室段均采用C20F200W6钢筋砼,底板坐落于岸坡基岩上.引水隧洞总长5700米，为无压输水隧洞,采有圆拱直墙式断面。圆拱中心角采用106度,断面的高宽比采用1.0～1.3;洞内水面线以上的空间不小于隧洞断面面积的15%,且高度不小于400㎜,纵坡为1/2000,洞断面尺寸为底机宽b=4.0m,水深h=4.18m,直墙高4.20m,水面线净空1.02m>0.4m,洞内水面线以上的空间与隧洞断面面积之比为>15%.引水隧洞及引水暗渠总水头...
