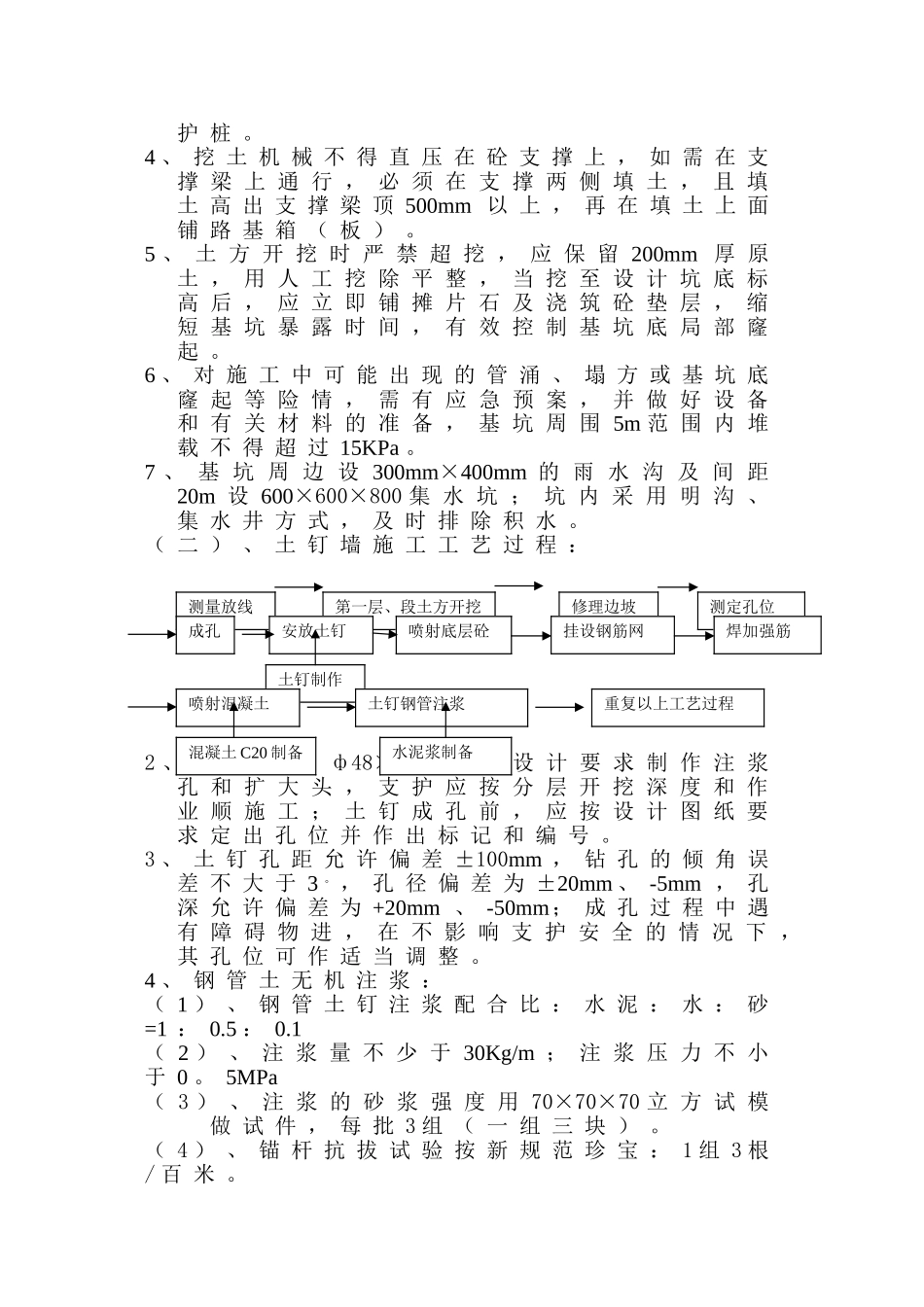

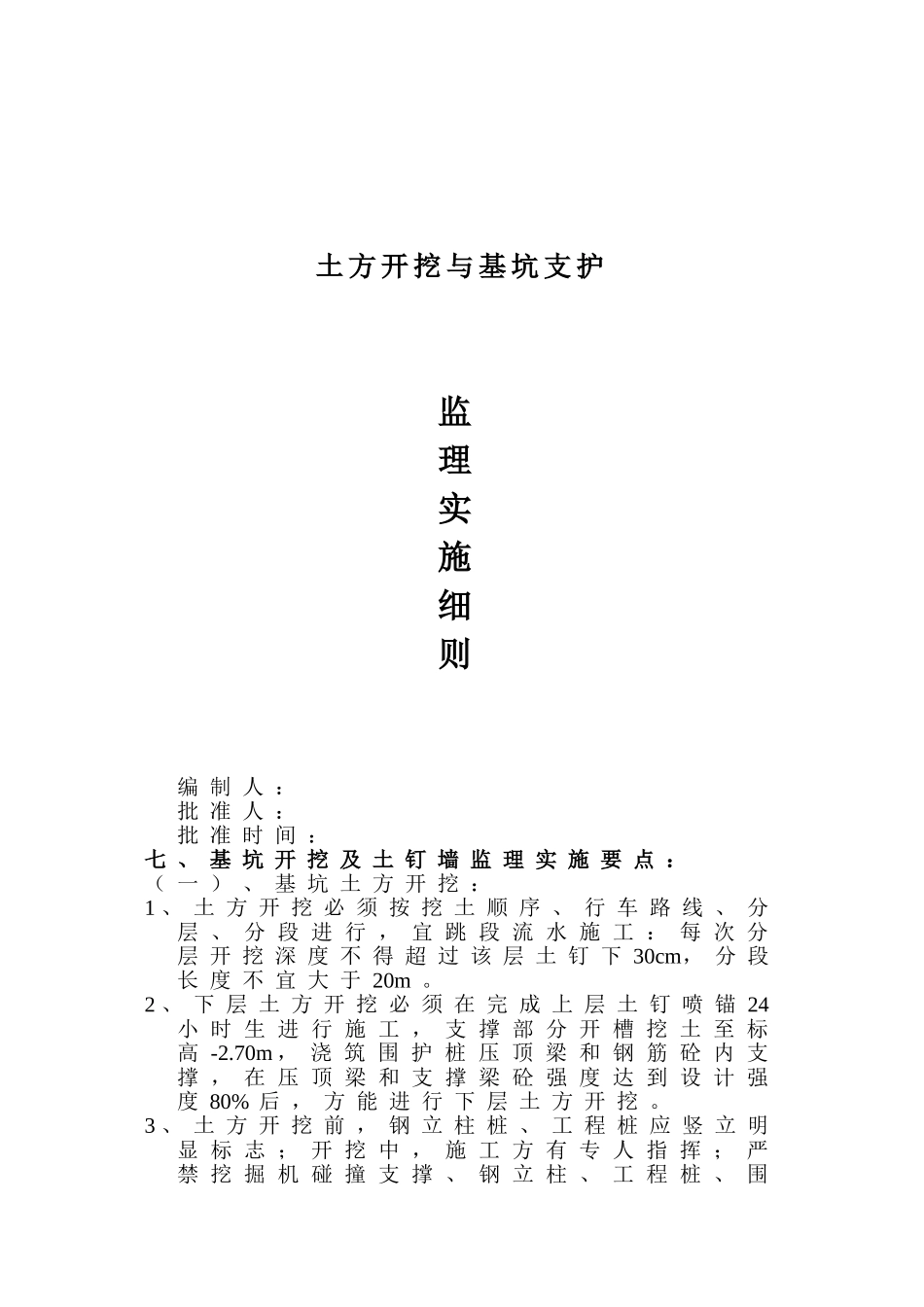

土方开挖与基坑支护监理实施细则编制人：批准人：批准时间：七、基坑开挖及土钉墙监理实施要点：（一）、基坑土方开挖：1、土方开挖必须按挖土顺序、行车路线、分层、分段进行，宜跳段流水施工：每次分层开挖深度不得超过该层土钉下30cm，分段长度不宜大于20m。2、下层土方开挖必须在完成上层土钉喷锚24小时生进行施工，支撑部分开槽挖土至标高-2.70m，浇筑围护桩压顶梁和钢筋砼内支撑，在压顶梁和支撑梁砼强度达到设计强度80%后，方能进行下层土方开挖。3、土方开挖前，钢立柱桩、工程桩应竖立明显标志；开挖中，施工方有专人指挥；严禁挖掘机碰撞支撑、钢立柱、工程桩、围护桩。4、挖土机械不得直压在砼支撑上，如需在支撑梁上通行，必须在支撑两侧填土，且填土高出支撑梁顶500mm以上，再在填土上面铺路基箱（板）。5、土方开挖时严禁超挖，应保留200mm厚原土，用人工挖除平整，当挖至设计坑底标高后，应立即铺摊片石及浇筑砼垫层，缩短基坑暴露时间，有效控制基坑底局部窿起。6、对施工中可能出现的管涌、塌方或基坑底窿起等险情，需有应急预案，并做好设备和有关材料的准备，基坑周围5m范围内堆载不得超过15KPa。7、基坑周边设300mm×400mm的雨水沟及间距20m设600×600×800集水坑；坑内采用明沟、集水井方式，及时排除积水。（二）、土钉墙施工工艺过程：2、土钉采用ф48×2钢管按设计要求制作注浆孔和扩大头，支护应按分层开挖深度和作业顺施工；土钉成孔前，应按设计图纸要求定出孔位并作出标记和编号。3、土钉孔距允许偏差±100mm，钻孔的倾角误差不大于3。，孔径偏差为±20mm、-5mm，孔深允许偏差为+20mm、-50mm；成孔过程中遇有障碍物进，在不影响支护安全的情况下，其孔位可作适当调整。4、钢管土无机注浆：（1）、钢管土钉注浆配合比：水泥：水：砂=1：0.5：0.1（2）、注浆量不少于30Kg/m；注浆压力不小于0。5MPa（3）、注浆的砂浆强度用70×70×70立方试模做试件，每批3组（一组三块）。（4）、锚杆抗拔试验按新规范珍宝：1组3根/百米。测量放线第一层、段土方开挖修理边坡测定孔位成孔安放土钉挂设钢筋网喷射底层砼焊加强筋土钉制作喷射混凝土土钉钢管注浆重复以上工艺过程混凝土C20制备水泥浆制备5、土钉墙钢筋网：（1）、采用ф6.5@200×200钢筋网，网片绑扎牢固，网格允许偏差±10mm，网边搭接长度不大于200mm。（2）、2ф14通长钢筋分别焊接在钢管头出露50mm上下位置。（3）、ф14通长钢筋外侧采用2ф14L100井最字架焊接牢固。6、喷射混凝土：（1）、喷射砼厚100mm，分两层施工，第一层厚度为50~60mm，第一层砼施工完成后，绑扎钢筋网片，然后喷射第二层砼。混凝土强度为C20，配合比由检测单位确定或按“围护设计”中的砼配合比施工。（2）、喷射砼的喷射顺序应自下而上，喷头与受喷面距离宜控制在0.8~1.50m之间，射流方向垂直指向喷射面。（3）、在进行下步喷射混凝土作业时，应仔细清除预留施工缝接合面上的浮浆层和松散碎悄，并喷水使之潮湿。（4）、喷射混凝土终凝2小时后，应根据当地条件，采取连续喷水养护5~7天。（5）、喷射混凝土强度可用边长150mm立方试模，从侧向喷入混凝土成型，每工作日月（班）至少做三给试件，每组三块。八、基坑支护监测控制要点：1、基坑支护监测应包括下列内容：（1）、基坑周围边坡顶水平位移、垂直沉降及支撑梁沉孤的测量；（2）、基坑周边深层土体位移的量测，基坑内土体窿起的量测；（3）、周边地表开裂叛乱态（位置、裂缝宽）观察；（4）、附近建筑物、重要管线、道路等设施的变形测量和裂缝观察；（5）、基坑渗、漏水和基坑内外的地下水位变化；2、基坑支护的监测工作，应由有相应资质的单位承担：3、在基坑开挖前，沿周边道路、管线、建筑物设沉降点，作沉降观测，同时在基坑周边布置五个以上测斜孔其测点间距不宜大于30m，以便准确观测土体的侧向位移。沉降观测与土体侧向位移观测应在基坑开挖前取得初始值，挖土期间每天至少提供一次监数据。4、应特别加强雨天和雨后的监测；基坑顶部的侧向位移与当时开挖深度之比达3‰-5‰（粘性土中）时，应密切加强观察、分析原因并用时对支护采取加固措施，必要时增用其它支护方...
