西门子自动化产品在电站暖通自控系统中的应用与研究VIP免费

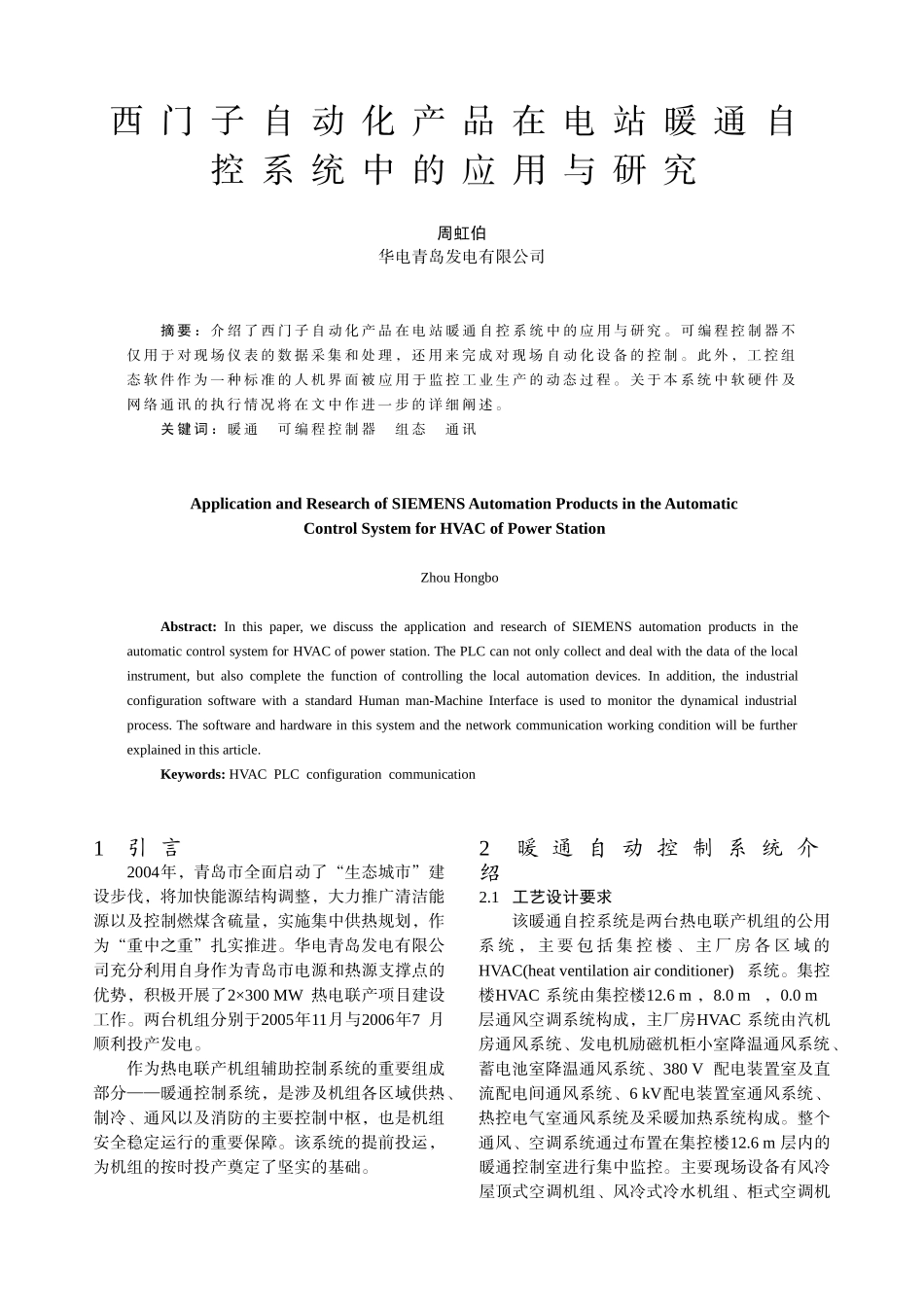

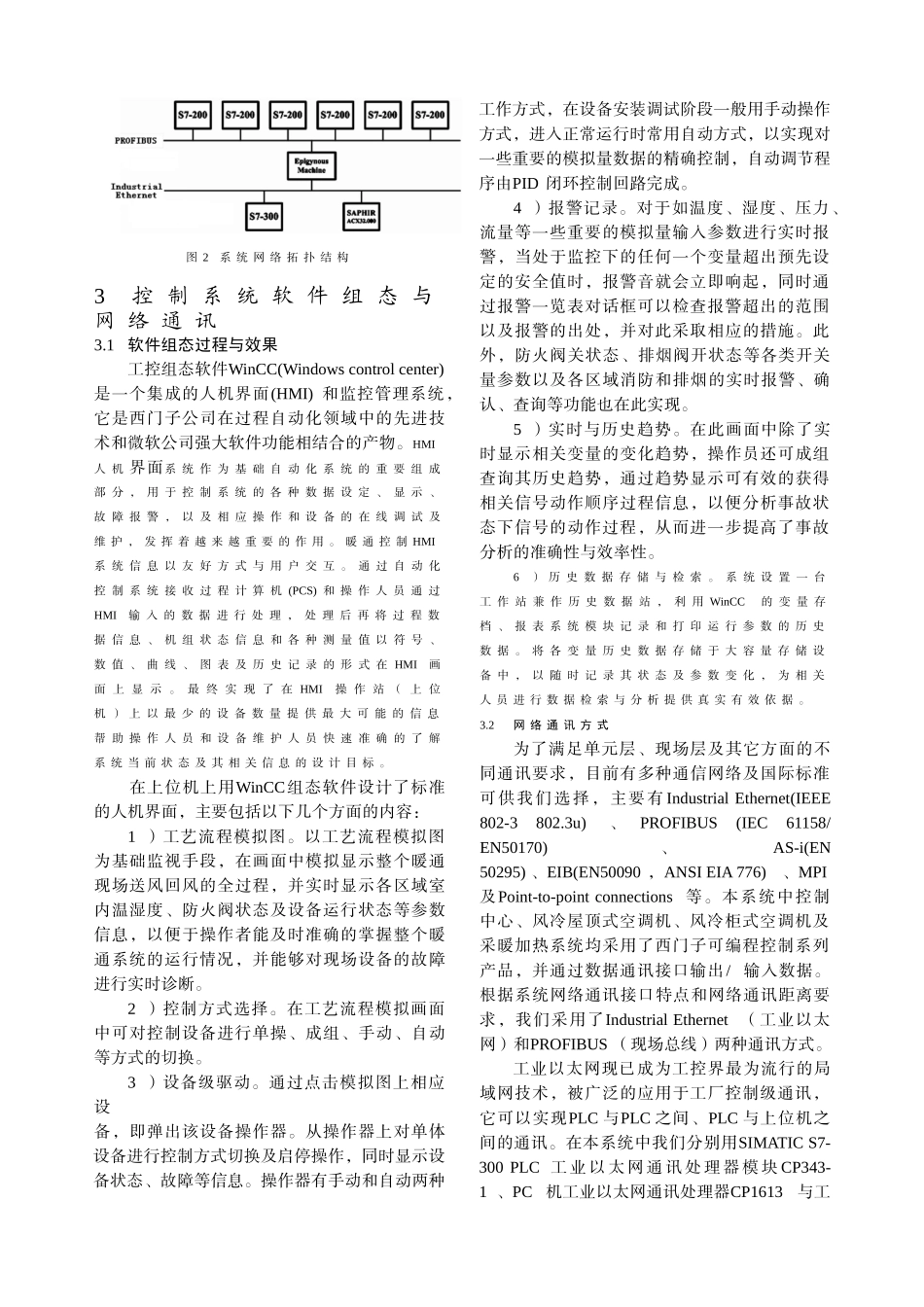

西门子自动化产品在电站暖通自控系统中的应用与研究周虹伯华电青岛发电有限公司摘要：介绍了西门子自动化产品在电站暖通自控系统中的应用与研究。可编程控制器不仅用于对现场仪表的数据采集和处理，还用来完成对现场自动化设备的控制。此外，工控组态软件作为一种标准的人机界面被应用于监控工业生产的动态过程。关于本系统中软硬件及网络通讯的执行情况将在文中作进一步的详细阐述。关键词：暖通可编程控制器组态通讯ApplicationandResearchofSIEMENSAutomationProductsintheAutomaticControlSystemforHVACofPowerStationZhouHongboAbstract:Inthispaper,wediscusstheapplicationandresearchofSIEMENSautomationproductsintheautomaticcontrolsystemforHVACofpowerstation.ThePLCcannotonlycollectanddealwiththedataofthelocalinstrument,butalsocompletethefunctionofcontrollingthelocalautomationdevices.Inaddition,theindustrialconfigurationsoftwarewithastandardHumanman-MachineInterfaceisusedtomonitorthedynamicalindustrialprocess.Thesoftwareandhardwareinthissystemandthenetworkcommunicationworkingconditionwillbefurtherexplainedinthisarticle.Keywords:HVACPLCconfigurationcommunication1引言2004年，青岛市全面启动了“生态城市”建设步伐，将加快能源结构调整，大力推广清洁能源以及控制燃煤含硫量，实施集中供热规划，作为“重中之重”扎实推进。华电青岛发电有限公司充分利用自身作为青岛市电源和热源支撑点的优势，积极开展了2×300MW热电联产项目建设工作。两台机组分别于2005年11月与2006年7月顺利投产发电。作为热电联产机组辅助控制系统的重要组成部分——暖通控制系统，是涉及机组各区域供热、制冷、通风以及消防的主要控制中枢，也是机组安全稳定运行的重要保障。该系统的提前投运，为机组的按时投产奠定了坚实的基础。2暖通自动控制系统介绍2.1工艺设计要求该暖通自控系统是两台热电联产机组的公用系统，主要包括集控楼、主厂房各区域的HVAC(heatventilationairconditioner)系统。集控楼HVAC系统由集控楼12.6m，8.0m，0.0m层通风空调系统构成，主厂房HVAC系统由汽机房通风系统、发电机励磁机柜小室降温通风系统、蓄电池室降温通风系统、380V配电装置室及直流配电间通风系统、6kV配电装置室通风系统、热控电气室通风系统及采暖加热系统构成。整个通风、空调系统通过布置在集控楼12.6m层内的暖通控制室进行集中监控。主要现场设备有风冷屋顶式空调机组、风冷式冷水机组、柜式空调机组、采暖加热装置、消防控制中心及各类阀门、风机、一次元件等。暖通自动监控是采用以可编程控制器(PLC)技术为基础的控制系统，由中央控制站、数据通讯网络、设备级控制器及就地传感器组成。自动控制系统具有监控、编程和数据处理等功能，其设计原则是使通风空调系统运行安全、节能和方便。根据生产工艺设计要求，暖通自控系统采用典型的两级监控方式。上位机以标准的工业控制计算机(IPC)作为主要的人机界面(HMI)，为生产管理级，完成对下位机的监控、生产操作管理等，主要面向操作人员；下位机由可编程控制器(PLC)构成，为基础测控级，完成生产现场的数据采集及过程控制等，面向生产过程。2.2控制系统选型及特点为了满足上面提到的暖通自控系统工艺设计要求，对于控制中心我们选用了西门子公司SIMATICS7-300可编程控制器(PLC)和研华公司IPC-610工控机(IPC)构成的自控系统；对于屋顶式空调机、风冷柜式空调机、采暖加热系统等设备控制均采用了西门子可编程控制系列产品，如SIMATICS7-200，SICLIMATSAPHIRACX32.000。这样使整个系统的所有硬件都基于了统一的硬件平台。同时，由STEP7，STEP7-Mirco/WIN32，WinCC，SIMATICNETPC-Software，PCACCESS等编程、组态及通讯软件构成统一的软件平台。通过构建上述统一的软硬件平台最终实现暖通自控系统的各项功能。作为自动化和驱动领域的世界先驱西门子自动化与驱动集团(A&D)，凭借其对自动化领域的充分理解和前瞻性的思路，为各行业提供了创新与高效的产品及解决方案。在当前先进的控制系统产品中，西门子自动化的可编程...
