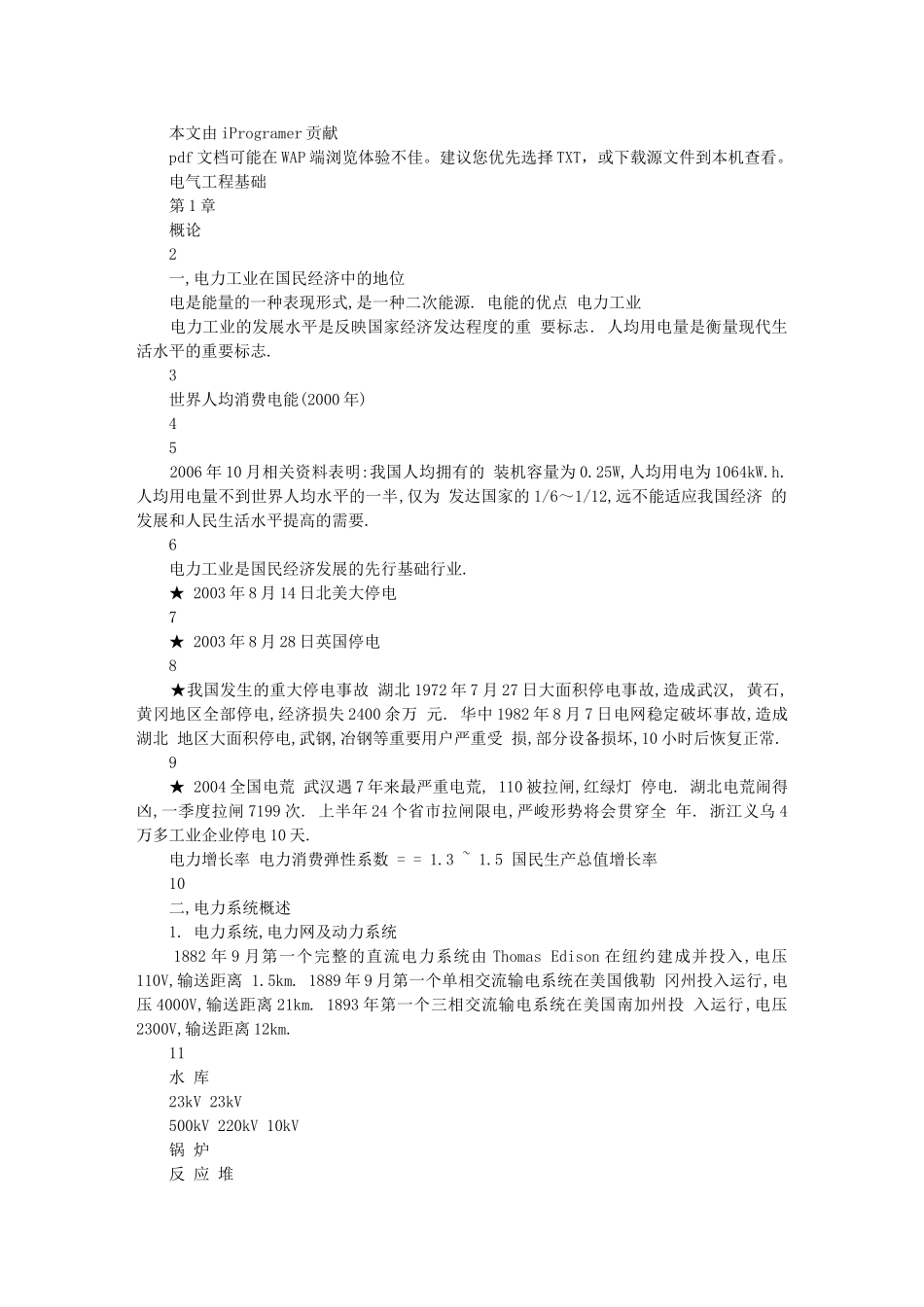

本文由iProgramer贡献pdf文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。电气工程基础第1章概论2一,电力工业在国民经济中的地位电是能量的一种表现形式,是一种二次能源.电能的优点电力工业电力工业的发展水平是反映国家经济发达程度的重要标志.人均用电量是衡量现代生活水平的重要标志.3世界人均消费电能(2000年)452006年10月相关资料表明:我国人均拥有的装机容量为0.25W,人均用电为1064kW.h.人均用电量不到世界人均水平的一半,仅为发达国家的1/6～1/12,远不能适应我国经济的发展和人民生活水平提高的需要.6电力工业是国民经济发展的先行基础行业.★2003年8月14日北美大停电7★2003年8月28日英国停电8★我国发生的重大停电事故湖北1972年7月27日大面积停电事故,造成武汉,黄石,黄冈地区全部停电,经济损失2400余万元.华中1982年8月7日电网稳定破坏事故,造成湖北地区大面积停电,武钢,冶钢等重要用户严重受损,部分设备损坏,10小时后恢复正常.9★2004全国电荒武汉遇7年来最严重电荒,110被拉闸,红绿灯停电.湖北电荒闹得凶,一季度拉闸7199次.上半年24个省市拉闸限电,严峻形势将会贯穿全年.浙江义乌4万多工业企业停电10天.电力增长率电力消费弹性系数==1.3~1.5国民生产总值增长率10二,电力系统概述1.电力系统,电力网及动力系统1882年9月第一个完整的直流电力系统由ThomasEdison在纽约建成并投入,电压110V,输送距离1.5km.1889年9月第一个单相交流输电系统在美国俄勒冈州投入运行,电压4000V,输送距离21km.1893年第一个三相交流输电系统在美国南加州投入运行,电压2300V,输送距离12km.11水库23kV23kV500kV220kV10kV锅炉反应堆热力网电力网电力系统110kV10kV220/380V商业用户12工业用户动力系统电力网:发电设备和用电设备之间输送和分配电能的网络.电力系统:由发电机,升降压变压器,各种电压等级的输电线路和广大用户的用电设备所组成的统一整体.动力系统:电力系统加上带动发电机转动的动力部分.132.电力网的电压等级及确定原则P2ρl2ΔP=3IRl=2Ucos2S★确定原则输送功率输送距离同系统中电压等级不宜过多或过少,级差不宜过大.14架空输电线路的额定电压与输送功率和输送距离的关系153.电力网和变电所的分类超高压电力网★电力网区域电力网地方电力网超高压电力网:电压等级在330～750kV,输电距离在300～1000km.区域电力网:电压等级在110～220kV,输电距离在50～300km.16地方电力网:电压等级在35～110kV,输电距离在50km以内.枢纽变电所★变电所中间变电所终端变电所枢纽变电站:处于电力系统的中枢地位,连接电力系统高压和中压的几个部分,汇集多个电源,并具有多条联络线路.17中间变电站:将发电厂或枢纽变电站与负荷中心联系,一般汇集2~3个电源,起系统交换功率或使长距离输电线路分段的作用.终端变电站:处于电力网的末端,直接向本地负荷供电,而不再向其他地区输送电能.18水库23kV23kV500kV220kV10kV锅炉枢纽变电站反应堆热力网超高压电网中间变电站110kV区域电力网地方电力网终端变电站10kV220/380V商业用户19工业用户三,发电厂煤炭,石油,天然气水能核能新能源(风能,潮汐,地热,太阳能…)火力发电厂水力发电厂核电厂新能源电厂201.火力发电厂化学能燃烧原动机机械能发电机热能电能原动机:凝汽式汽轮机,燃气轮机,内燃机我国大部分火电厂为凝汽式火力发电厂21输电线路汽轮机发电机锅炉凝汽器变压器22232425火电厂外景26锅炉外观全景27汽轮机及发电机外观28主变压器侧面29主变压器正面30输电线路31厂用变压器32晾水塔33送风机及静电除尘装置342.水力发电厂水轮机机械能发电机势能★水电厂的类型堤坝式引水式抽水蓄能电站35电能堤坝式水电厂:利用修筑拦河堤坝来抬高上游水位,形成发电水头的水电厂.★堤坝式水电厂的分类坝后式河床式36上游大坝水库变压器发电机下游坝后式水力发电厂示意图37溢流坝厂房进水口河床式水力发电厂示意图38引水渠压力水管堰厂房引水式水力发电厂39水坝抽水蓄能电站(发电)蓄水池40抽水蓄能电站(蓄能)413.核电厂利用核能发电的工厂.★分类轻水堆沸水堆压水堆重水堆石墨冷气堆42反应堆混凝土防护壳汽轮机发电机控制棒凝结器主循环泵凝结水泵沸水堆型核电...
