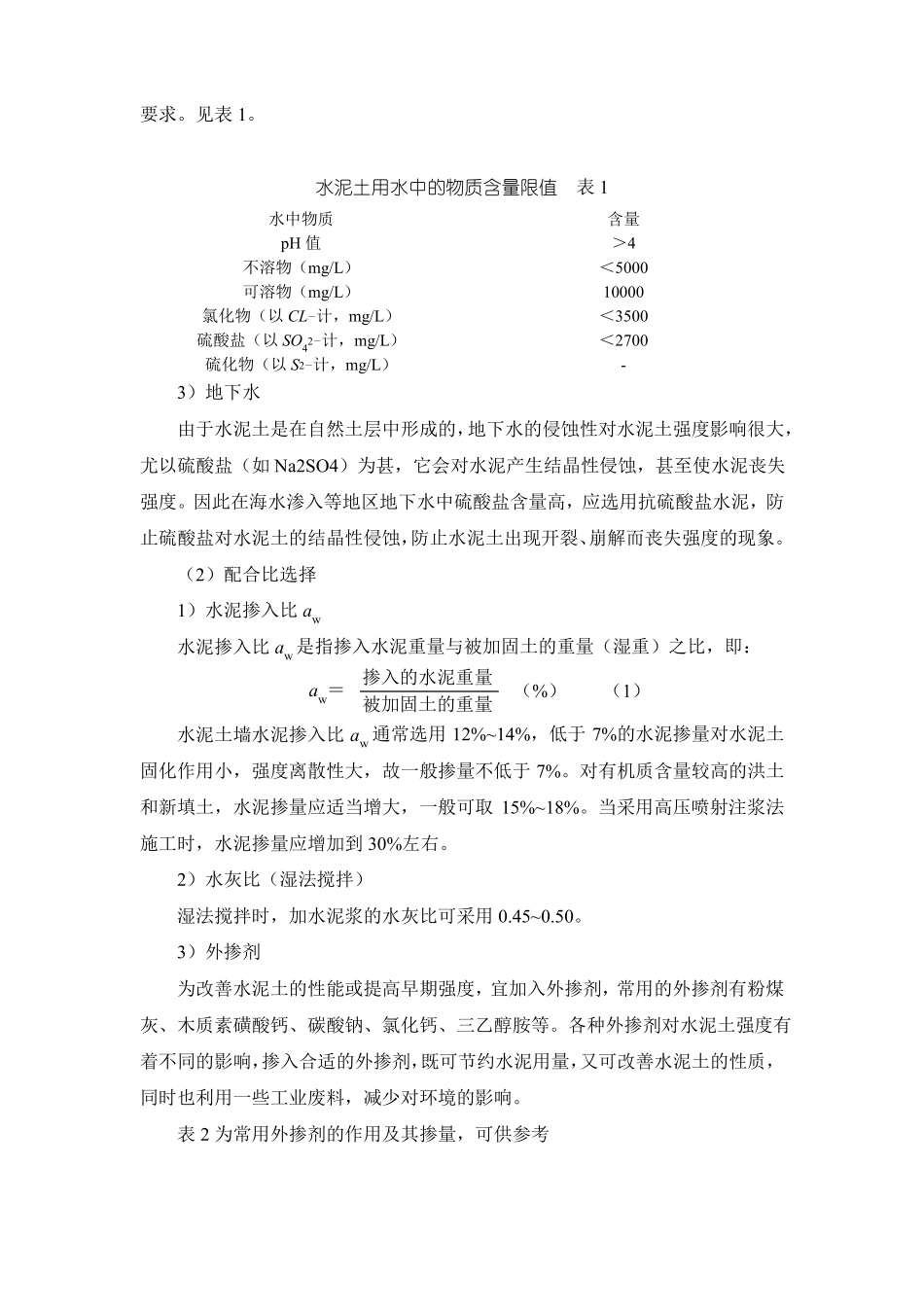

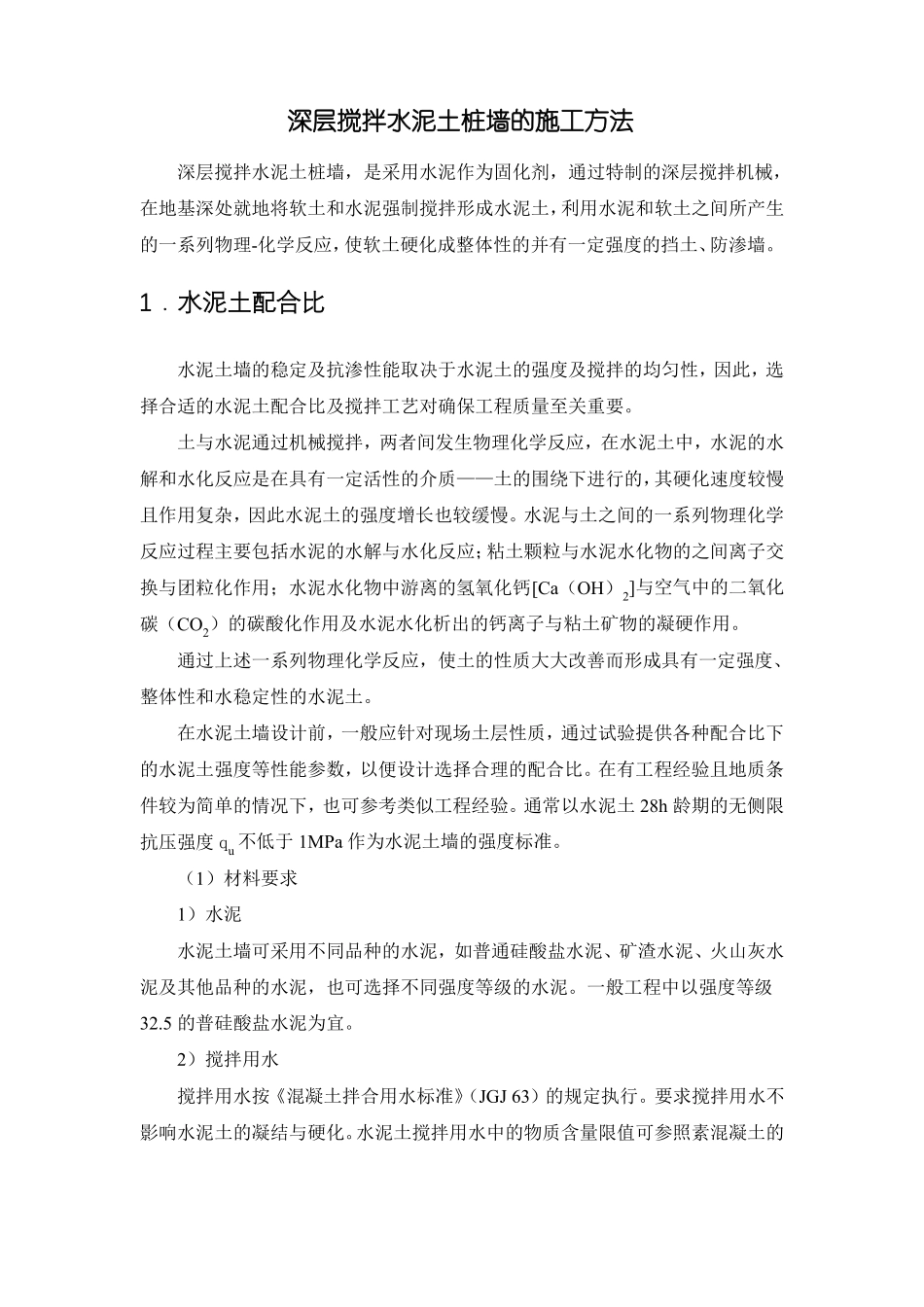

深层搅拌水泥土桩墙的施工方法深层搅拌水泥土桩墙，是采用水泥作为固化剂，通过特制的深层搅拌机械，在地基深处就地将软土和水泥强制搅拌形成水泥土，利用水泥和软土之间所产生的一系列物理-化学反应，使软土硬化成整体性的并有一定强度的挡土、防渗墙。1．水泥土配合比水泥土墙的稳定及抗渗性能取决于水泥土的强度及搅拌的均匀性，因此，选择合适的水泥土配合比及搅拌工艺对确保工程质量至关重要。土与水泥通过机械搅拌，两者间发生物理化学反应，在水泥土中，水泥的水解和水化反应是在具有一定活性的介质——土的围绕下进行的，其硬化速度较慢且作用复杂，因此水泥土的强度增长也较缓慢。水泥与土之间的一系列物理化学反应过程主要包括水泥的水解与水化反应；粘土颗粒与水泥水化物的之间离子交换与团粒化作用；水泥水化物中游离的氢氧化钙[Ca（OH）2]与空气中的二氧化碳（CO2）的碳酸化作用及水泥水化析出的钙离子与粘土矿物的凝硬作用。通过上述一系列物理化学反应，使土的性质大大改善而形成具有一定强度、整体性和水稳定性的水泥土。在水泥土墙设计前，一般应针对现场土层性质，通过试验提供各种配合比下的水泥土强度等性能参数，以便设计选择合理的配合比。在有工程经验且地质条件较为简单的情况下，也可参考类似工程经验。通常以水泥土28h龄期的无侧限抗压强度qu不低于1MPa作为水泥土墙的强度标准。（1）材料要求1）水泥水泥土墙可采用不同品种的水泥，如普通硅酸盐水泥、矿渣水泥、火山灰水泥及其他品种的水泥，也可选择不同强度等级的水泥。一般工程中以强度等级32.5的普硅酸盐水泥为宜。2）搅拌用水搅拌用水按《混凝土拌合用水标准》（JGJ63）的规定执行。要求搅拌用水不影响水泥土的凝结与硬化。水泥土搅拌用水中的物质含量限值可参照素混凝土的要求。见表1。水泥土用水中的物质含量限值表1水中物质pH值不溶物（mg/L）可溶物（mg/L）－氯化物（以CL计，mg/L）－硫酸盐（以SO42计，mg/L）－硫化物（以S2计，mg/L）含量＞4＜500010000＜3500＜2700-3）地下水由于水泥土是在自然土层中形成的，地下水的侵蚀性对水泥土强度影响很大，尤以硫酸盐（如Na2SO4）为甚，它会对水泥产生结晶性侵蚀，甚至使水泥丧失强度。因此在海水渗入等地区地下水中硫酸盐含量高，应选用抗硫酸盐水泥，防止硫酸盐对水泥土的结晶性侵蚀，防止水泥土出现开裂、崩解而丧失强度的现象。（2）配合比选择1）水泥掺入比aw水泥掺入比aw是指掺入水泥重量与被加固土的重量（湿重）之比，即：aw＝掺入的水泥重量（%）（1）被加固土的重量水泥土墙水泥掺入比aw通常选用12%~14%，低于7%的水泥掺量对水泥土固化作用小，强度离散性大，故一般掺量不低于7%。对有机质含量较高的洪土和新填土，水泥掺量应适当增大，一般可取15%~18%。当采用高压喷射注浆法施工时，水泥掺量应增加到30%左右。2）水灰比（湿法搅拌）湿法搅拌时，加水泥浆的水灰比可采用0.45~0.50。3）外掺剂为改善水泥土的性能或提高早期强度，宜加入外掺剂，常用的外掺剂有粉煤灰、木质素磺酸钙、碳酸钠、氯化钙、三乙醇胺等。各种外掺剂对水泥土强度有着不同的影响，掺入合适的外掺剂，既可节约水泥用量，又可改善水泥土的性质，同时也利用一些工业废料，减少对环境的影响。表2为常用外掺剂的作用及其掺量，可供参考水泥土外掺剂及掺量表2外掺剂粉煤灰木质素磺酸钙碳酸钠氯化钙三乙醇胺石膏水玻璃作用早强、填充减水、可泵、早强早强早强早强缓频、早凝早强掺量①（%）50~800.2~0.50.2~0.52~50.05~0.222①外掺剂掺量系外掺剂用量与水泥用量之比。除上述外掺剂外，将生石灰粉与水泥混合使用或掺入适量（如相当于水泥重量的2%）的石膏，对提高水泥土的强度也有显著作用。此外，将几种外掺剂按不同配方掺入水泥，对水泥土强度提高也有不同作用。为有效的确定水泥土的配合比，可进行水泥土的室内配合比试验，测定各龄期的无侧限抗压强度，以了解最合适的水泥品种与配合比，以及水泥土的强度增长规律。2．水泥土的物理力学性质（1）重度水泥土的重度与水泥掺入比及搅拌工艺有关，水泥掺入比大，水泥土的重度也相应较大，当水泥掺入比在8%~20%之间，采用湿...
