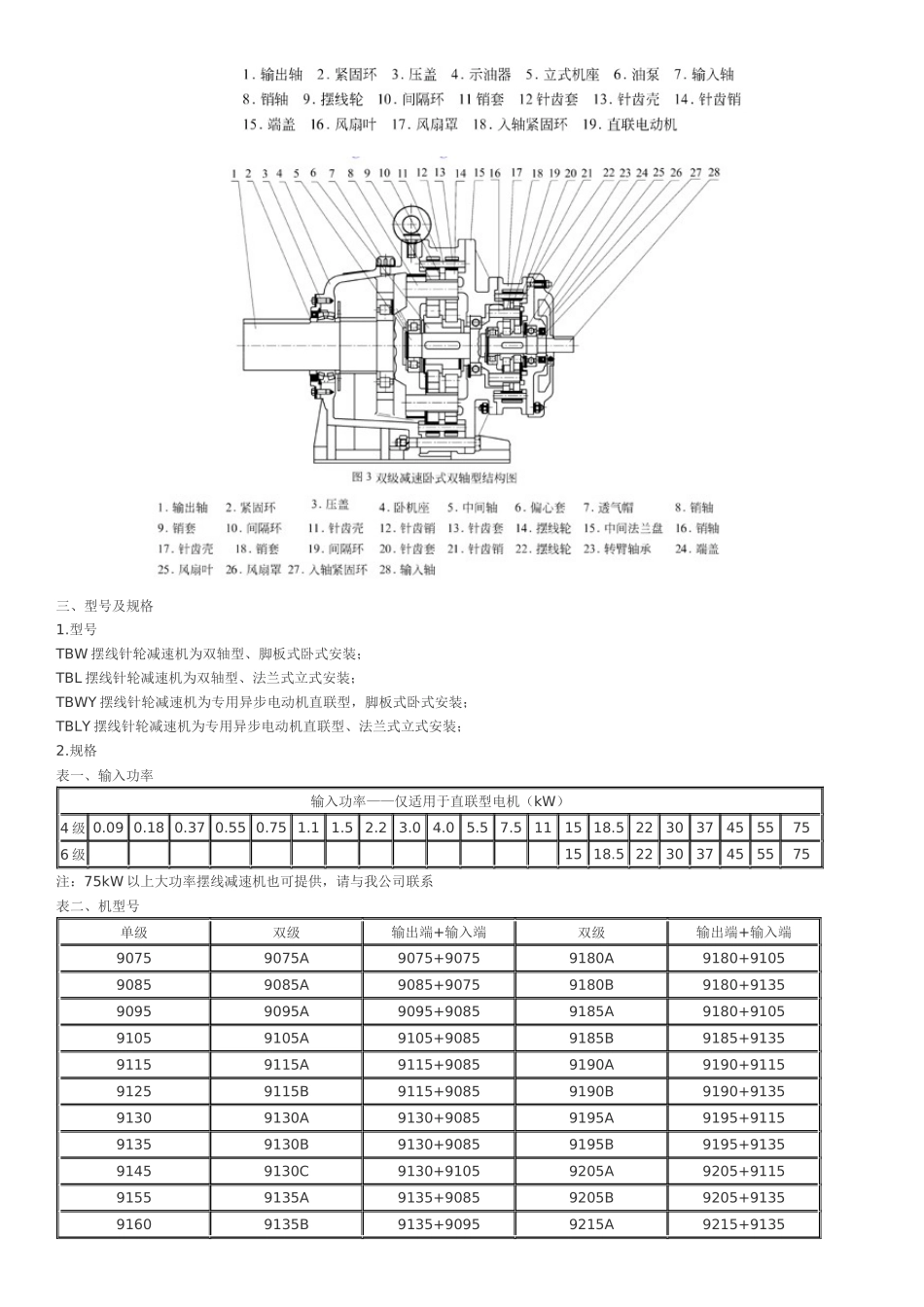

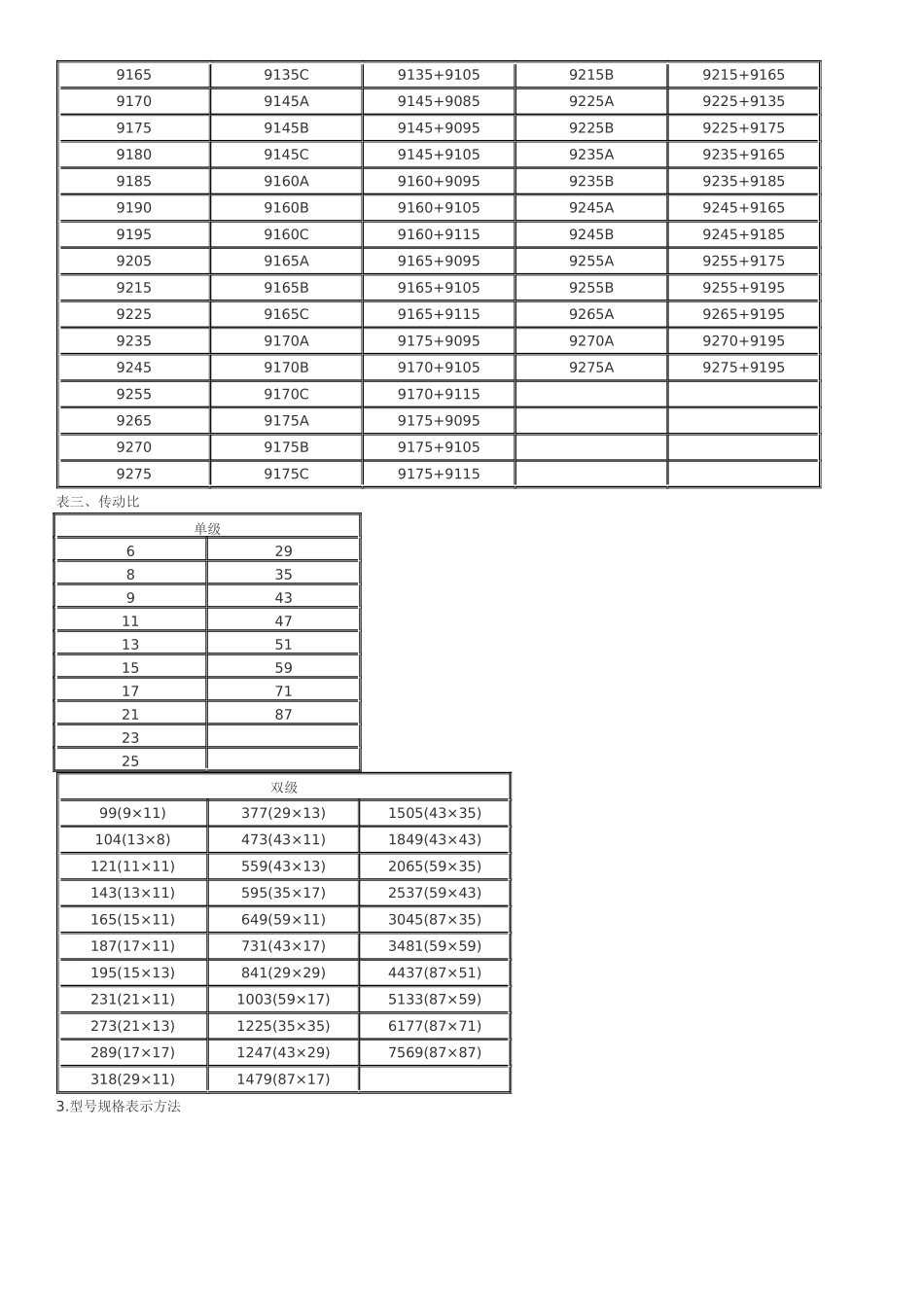

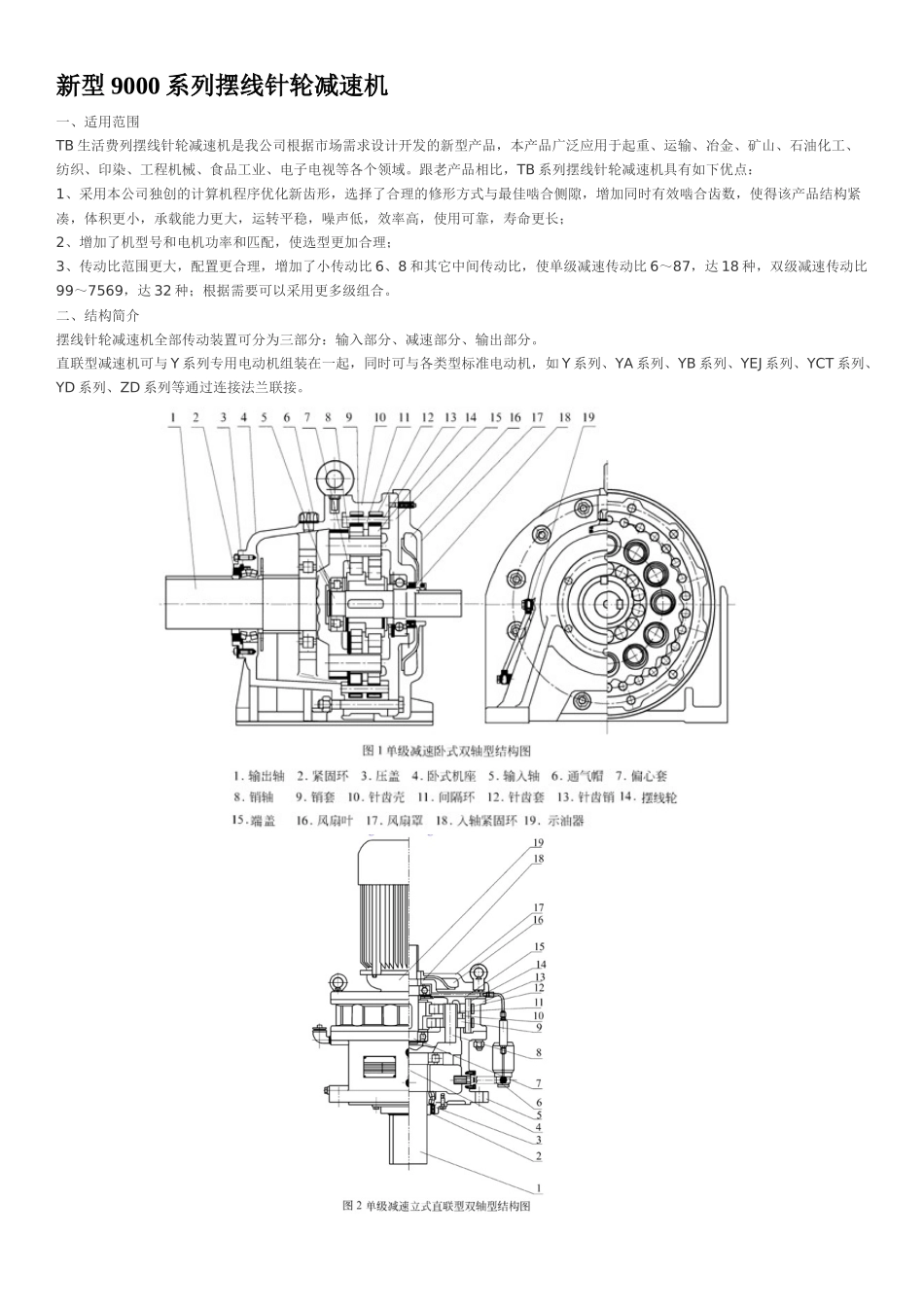

新型9000系列摆线针轮减速机一、适用范围TB生活费列摆线针轮减速机是我公司根据市场需求设计开发的新型产品，本产品广泛应用于起重、运输、冶金、矿山、石油化工、纺织、印染、工程机械、食品工业、电子电视等各个领域。跟老产品相比，TB系列摆线针轮减速机具有如下优点：1、采用本公司独创的计算机程序优化新齿形，选择了合理的修形方式与最佳啮合侧隙，增加同时有效啮合齿数，使得该产品结构紧凑，体积更小，承载能力更大，运转平稳，噪声低，效率高，使用可靠，寿命更长；2、增加了机型号和电机功率和匹配，使选型更加合理；3、传动比范围更大，配置更合理，增加了小传动比6、8和其它中间传动比，使单级减速传动比6～87，达18种，双级减速传动比99～7569，达32种；根据需要可以采用更多级组合。二、结构简介摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。直联型减速机可与Y系列专用电动机组装在一起，同时可与各类型标准电动机，如Y系列、YA系列、YB系列、YEJ系列、YCT系列、YD系列、ZD系列等通过连接法兰联接。三、型号及规格1.型号TBW摆线针轮减速机为双轴型、脚板式卧式安装；TBL摆线针轮减速机为双轴型、法兰式立式安装；TBWY摆线针轮减速机为专用异步电动机直联型，脚板式卧式安装；TBLY摆线针轮减速机为专用异步电动机直联型、法兰式立式安装；2.规格表一、输入功率输入功率——仅适用于直联型电机（kW）4级0.090.180.370.550.751.11.52.23.04.05.57.5111518.52230374555756级1518.5223037455575注：75kW以上大功率摆线减速机也可提供，请与我公司联系表二、机型号单级双级输出端+输入端双级输出端+输入端90759075A9075+90759180A9180+910590859085A9085+90759180B9180+913590959095A9095+90859185A9180+910591059105A9105+90859185B9185+913591159115A9115+90859190A9190+911591259115B9115+90859190B9190+913591309130A9130+90859195A9195+911591359130B9130+90859195B9195+913591459130C9130+91059205A9205+911591559135A9135+90859205B9205+913591609135B9135+90959215A9215+913591659135C9135+91059215B9215+916591709145A9145+90859225A9225+913591759145B9145+90959225B9225+917591809145C9145+91059235A9235+916591859160A9160+90959235B9235+918591909160B9160+91059245A9245+916591959160C9160+91159245B9245+918592059165A9165+90959255A9255+917592159165B9165+91059255B9255+919592259165C9165+91159265A9265+919592359170A9175+90959270A9270+919592459170B9170+91059275A9275+919592559170C9170+911592659175A9175+909592709175B9175+910592759175C9175+9115表三、传动比双级99(9×11)377(29×13)1505(43×35)104(13×8)473(43×11)1849(43×43)121(11×11)559(43×13)2065(59×35)143(13×11)595(35×17)2537(59×43)165(15×11)649(59×11)3045(87×35)187(17×11)731(43×17)3481(59×59)195(15×13)841(29×29)4437(87×51)231(21×11)1003(59×17)5133(87×59)273(21×13)1225(35×35)6177(87×71)289(17×17)1247(43×29)7569(87×87)318(29×11)1479(87×17)3.型号规格表示方法单级629835943114713511559177121872325表四、特殊结构安装形式注：用户如需配置特殊电机，请在合同中注明电机型号；用户如需配置特殊结构形式，请在合同中注明或附带结构形式示意图。4、型号规格标记示例选型说明本系列减速机是在每日八小时单向连续运转，载荷平稳的条件下设计的，当减速机实际工作时间和载荷性质与上述设计条件不符时，应以负载系数进行修正。1、选型举例：（一）、直联型选型已知条件（1）从动机：均匀送料的皮带运输机。（2）工作时间：每日连续运转24小时。（3）低速轴转速n=40转/分。（4）低速轴实际所需转矩M=1400N.m。（5）电机频率为50Hz，4极普通Y系列电机。（6）输出轴联接方法：联轴器（无轴向力）选型：（1）负载系数：查表四为1.2。（2）输出转速40转/分，电机频率50Hz。计算传动比1500/40=37.5选传动比为i=35实际输出转速为n=43转/分。（3）电机功率N=M×n/9550=1400×43/9550=6.3减速机效率按0.9计算6.30/0.9=...
