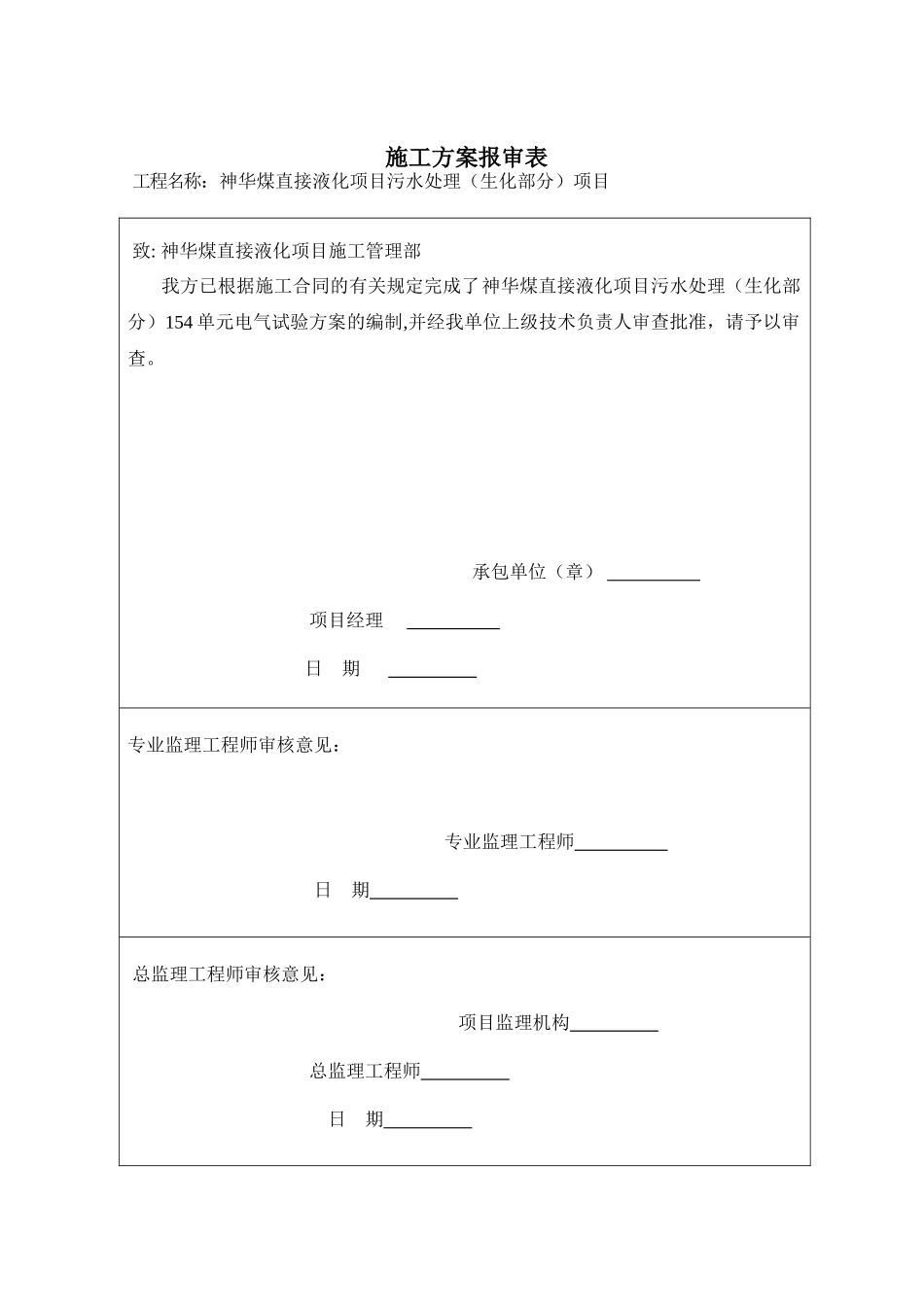

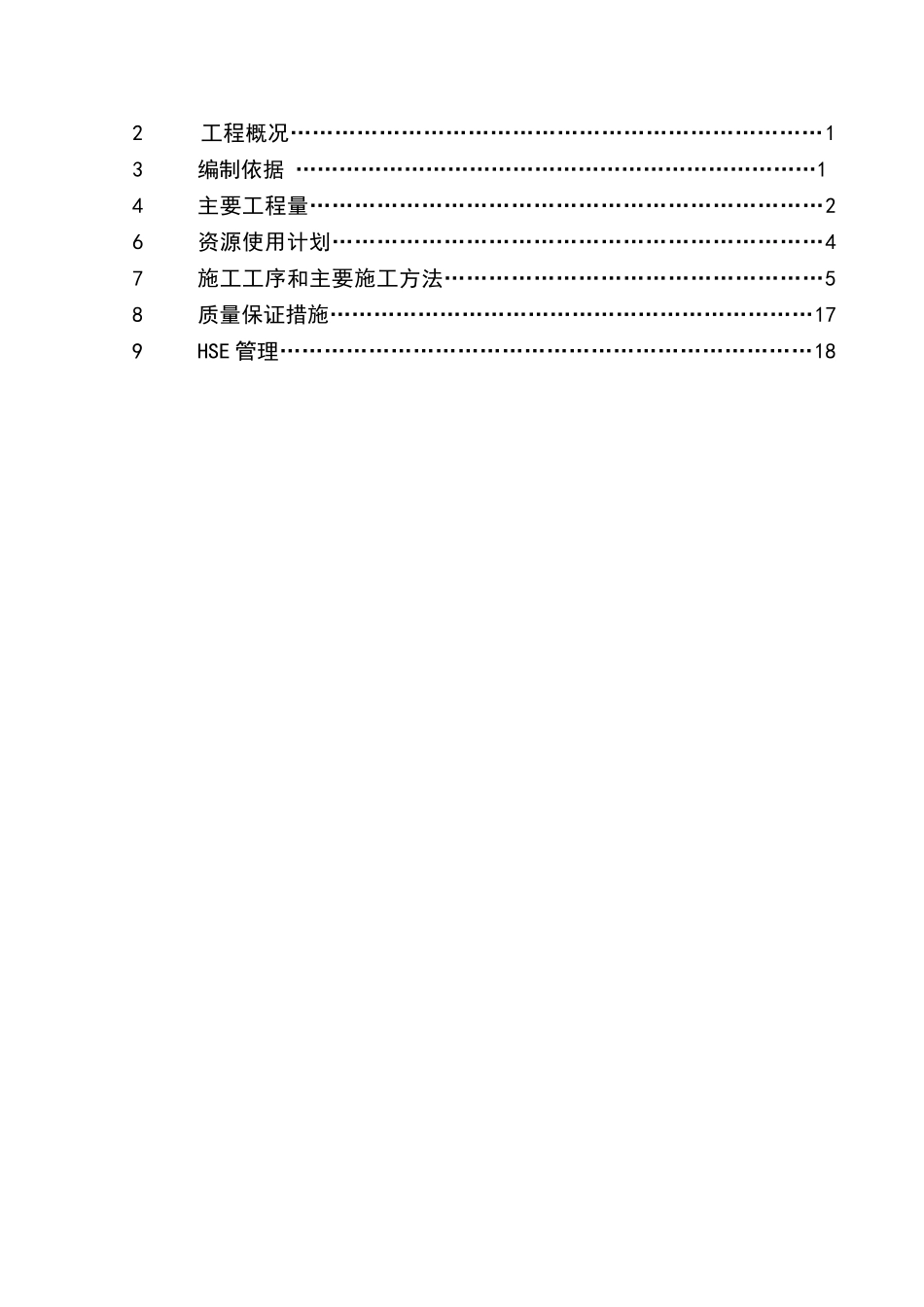

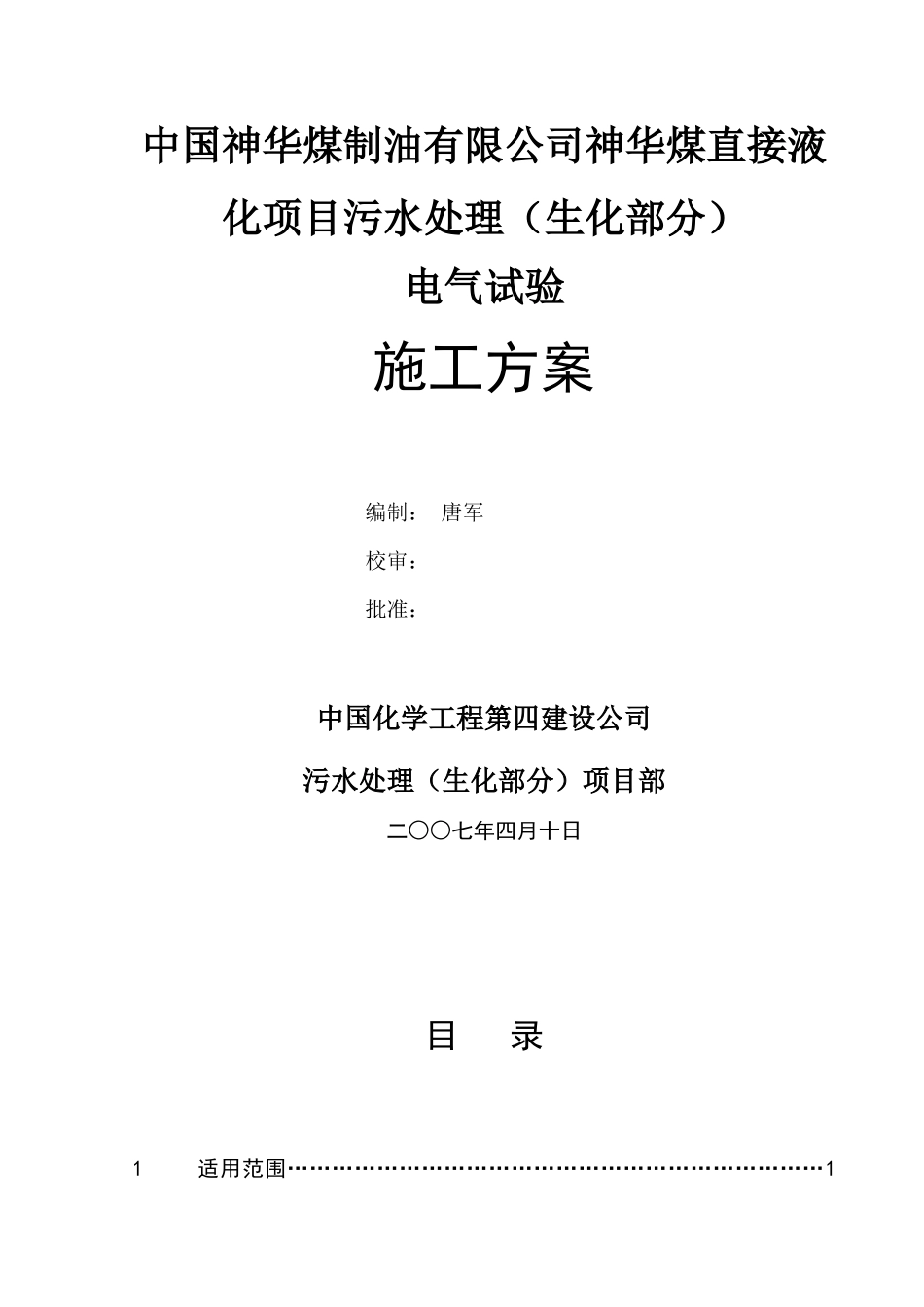

施工方案报审表工程名称：神华煤直接液化项目污水处理（生化部分）项目致:神华煤直接液化项目施工管理部我方已根据施工合同的有关规定完成了神华煤直接液化项目污水处理（生化部分）154单元电气试验方案的编制,并经我单位上级技术负责人审查批准，请予以审查。承包单位（章）项目经理日期专业监理工程师审核意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期中国神华煤制油有限公司神华煤直接液化项目污水处理（生化部分）电气试验施工方案编制：唐军校审：批准：中国化学工程第四建设公司污水处理（生化部分）项目部二○○七年四月十日目录1适用范围………………………………………………………………12工程概况………………………………………………………………13编制依据………………………………………………………………14主要工程量……………………………………………………………26资源使用计划…………………………………………………………47施工工序和主要施工方法……………………………………………58质量保证措施…………………………………………………………179HSE管理………………………………………………………………181适用范围本方案适用于中国神华煤制油有限公司神华煤直接液化项目污水处理场（生化部分）电气试验工程。2工程概况中国神华煤制油有限公司，神华煤直接液化项目污水处理变电所建设工程由于工程量大、时间紧、任务重；该装置电气试验的主要任务以主变压器试验和6kV变配电设备单体试验及系统传动试验为主。本套装置共有4台6KV的变压器，6kV部分配置31台中压开关柜，低压开关柜33面，直流电源盘2套，变电所微机监控报警柜1套组成。变电站6kV电源采用两路正式电源及一路应急电源供电，正常时双电源分列运行，变电所的6kV继电保护由南自动综合保护继电器完成保护和监控。3编制依据北方中兵设计院设计的6KV、0.4KV的图纸6KV、0.4KV开关柜随机资料，检、试验报告《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》GB50172-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程电气设备交接试验标准》GB50150-2006《建筑电气安装工程质量检验评定标准》GBJ303-88《石油化工施工安全技术规程》SH3505-1999《工程建设交工技术文件规定》SH3503-20014主要工程量序号名称单位数量备注1.6kV中压开关柜台312.低压抽屉式开关柜台333.6/0.4kV油浸式变压器台54.微机监控装置套15.直流屏套16.高压电机台67.8.9.5资源使用计划5.1施工机具使用计划序号仪器设备名称型号规格台1.高压兆欧表312112.全自动变压比电桥13.感性负载速测欧姆计14.高压直流绝缘测试仪100KV15.高压试验变压器TQSB50/15016.精密电流互感器HZS227.单相升流器SL218.高压开关测试仪GKC-519.回路电阻测试仪110.介质损耗试验油杯RY1111.测温控温仪FY120112.三相试验变压器6KV213.继电保护测试仪114.低压摇表1000V115.钳形电流表1000A116.伏安特性测试仪16施工工序和主要施工方法6.1施工工序6.2主要施工方法6.2.1电流互感器1测量互感器的绝缘电阻1)测量前对被测绕组应充分放电;2)测量时非被试绕组、外壳应接地。3)测量绕阻的绝缘电阻：使用2500V以上兆欧表，测量一次绕组对二次绕组及外壳、电气设备单体试验电气设备整体试验设备母线耐压6KV设备受电0.4KV设备受电单机试运各二次绕组间及其对外壳的绝缘电阻。互感器的绝缘电阻值与出厂试验值比较，应无明显差别。4)需作器身检查的互感器，应对外露的或可接触到的铁芯夹紧螺栓的绝缘电阻进行测量；使用2500V兆欧表，试验时间为1分钟,应无闪络及击穿现象。测量时，应断开穿芯螺栓与铁芯的连...
