三相异步电动机单相运行的原因分析及预防措施VIP免费

三相异步电动机单相运行的原因分析及预防措施_第1页
1/6
三相异步电动机单相运行的原因分析及预防措施_第2页
2/6
三相异步电动机单相运行的原因分析及预防措施_第3页
3/6

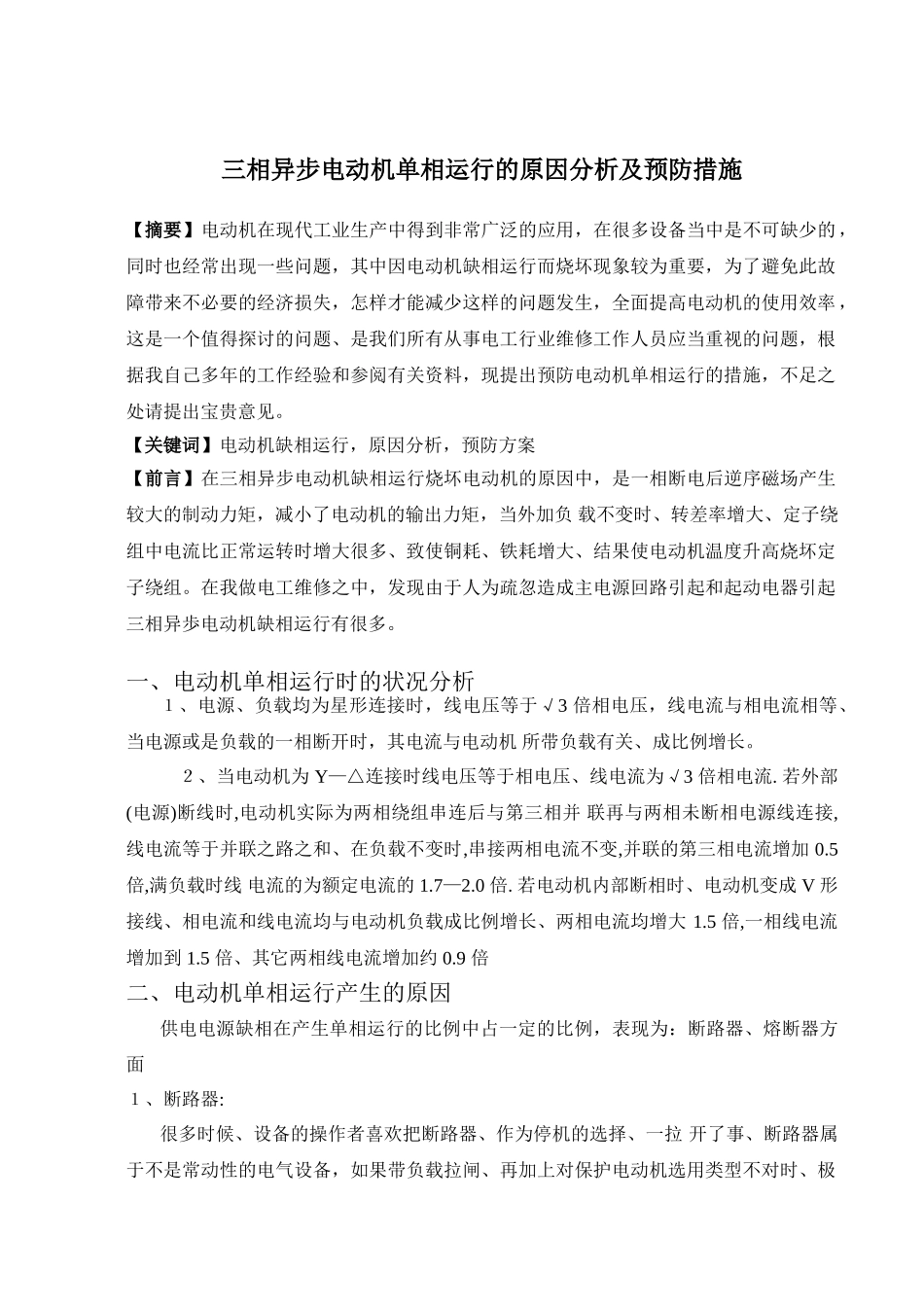

三相异步电动机单相运行的原因分析及预防措施【摘要】电动机在现代工业生产中得到非常广泛的应用,在很多设备当中是不可缺少的,同时也经常出现一些问题,其中因电动机缺相运行而烧坏现象较为重要,为了避免此故障带来不必要的经济损失,怎样才能减少这样的问题发生,全面提高电动机的使用效率,这是一个值得探讨的问题、是我们所有从事电工行业维修工作人员应当重视的问题,根据我自己多年的工作经验和参阅有关资料,现提出预防电动机单相运行的措施,不足之处请提出宝贵意见。【关键词】电动机缺相运行,原因分析,预防方案【前言】在三相异步电动机缺相运行烧坏电动机的原因中,是一相断电后逆序磁场产生较大的制动力矩,减小了电动机的输出力矩,当外加负载不变时、转差率增大、定子绕组中电流比正常运转时增大很多、致使铜耗、铁耗增大、结果使电动机温度升高烧坏定子绕组。在我做电工维修之中,发现由于人为疏忽造成主电源回路引起和起动电器引起三相异歩电动机缺相运行有很多。一、电动机单相运行时的状况分析1、电源、负载均为星形连接时,线电压等于√3倍相电压,线电流与相电流相等、当电源或是负载的一相断开时,其电流与电动机所带负载有关、成比例增长。2、当电动机为Y—△连接时线电压等于相电压、线电流为√3倍相电流.若外部(电源)断线时,电动机实际为两相绕组串连后与第三相并联再与两相未断相电源线连接,线电流等于并联之路之和、在负载不变时,串接两相电流不变,并联的第三相电流增加0.5倍,满负载时线电流的为额定电流的1.7—2.0倍.若电动机内部断相时、电动机变成V形接线、相电流和线电流均与电动机负载成比例增长、两相电流均增大1.5倍,一相线电流增加到1.5倍、其它两相线电流增加约0.9倍二、电动机单相运行产生的原因供电电源缺相在产生单相运行的比例中占一定的比例,表现为:断路器、熔断器方面1、断路器:很多时候、设备的操作者喜欢把断路器、作为停机的选择、一拉开了事、断路器属于不是常动性的电气设备,如果带负载拉闸、再加上对保护电动机选用类型不对时、极易产生缺相。2007年,欧意电器公司炉具车间新更换一条生产线,生产线装有两台各2.2千瓦三相电动机,二十四盏40瓦日光灯,二十四台60瓦鸿运扇,二十四个排插(基本不用),分三相接线,两个月后,两台电动机全部烧坏,经检查、日光灯电源接于一相,风扇电源接于一相,排插电源接于一相,电动机电源接三相,上下班用断路器直接开、关各用电设备。拆解断路器发现一相灭弧室很多积炭触头烧坏,分析为断路器由于带负载拉闸,使触头拉弧烧坏触头而缺相引起。2、熔断器:故障性熔断;电动机的频繁正反转、电动机主回路的单相接地,电动机的相间短路。非故障性熔断;熔断器熔体容量选择过小,安装不合理。3、接触器:选配不合理、安装不合理;我2004年在三乡宝元集团下属的一个木工车间碰到一个三相异步电动机单相单相运行的案例,一台多功能木工机床,功率3千瓦,刚开动二十分钟的样子就停了,再按起动按钮,电动电机起动不了,询问机器操作人员说:机器起动后,轻负载有很吃力的现象,十几分钟后电动机自动停车再也开动不起来,用手接触电动机表面,感到烫手且空气中有臭味、初步断定为电动机绕组烧坏,经检查,多功能木工机床的控制箱安装在工作台下方,打开控制箱门,箱内一层厚的细锯木灰,无热继电保护器、断开工作电源,用万用表测得电动机三相中的一相电阻为零,判定电动机为单相运行而烧坏绕组,测量接触器吸合时的三组主触头电阻,其中有一组电阻很大,判定该组触头为接触不良或烧坏,拆开接触器查看,内部铁芯极面有一层积灰,有一组触头损坏,分析原因为积灰引起接触器吸合不良而烧坏触头。4、热继电器:选配不配套,安装未达标、调试不到位。5、电动机本身的质量原因:主要表现为铜、铝的对接不良,绕组外引线的焊接不良。2006年,欧意公司新开冲压厂,购买一批新冲床,开工不到一个月,其中有一台100吨位冲床22千瓦三相异步电动机绕组烧坏,操作人员介绍、设备正常运行中,突然闻到一股臭味,转速也慢了下来,赶紧停机后再启动无反应。经检查,电动机额定电流45A,三相六线Y—△接线...
