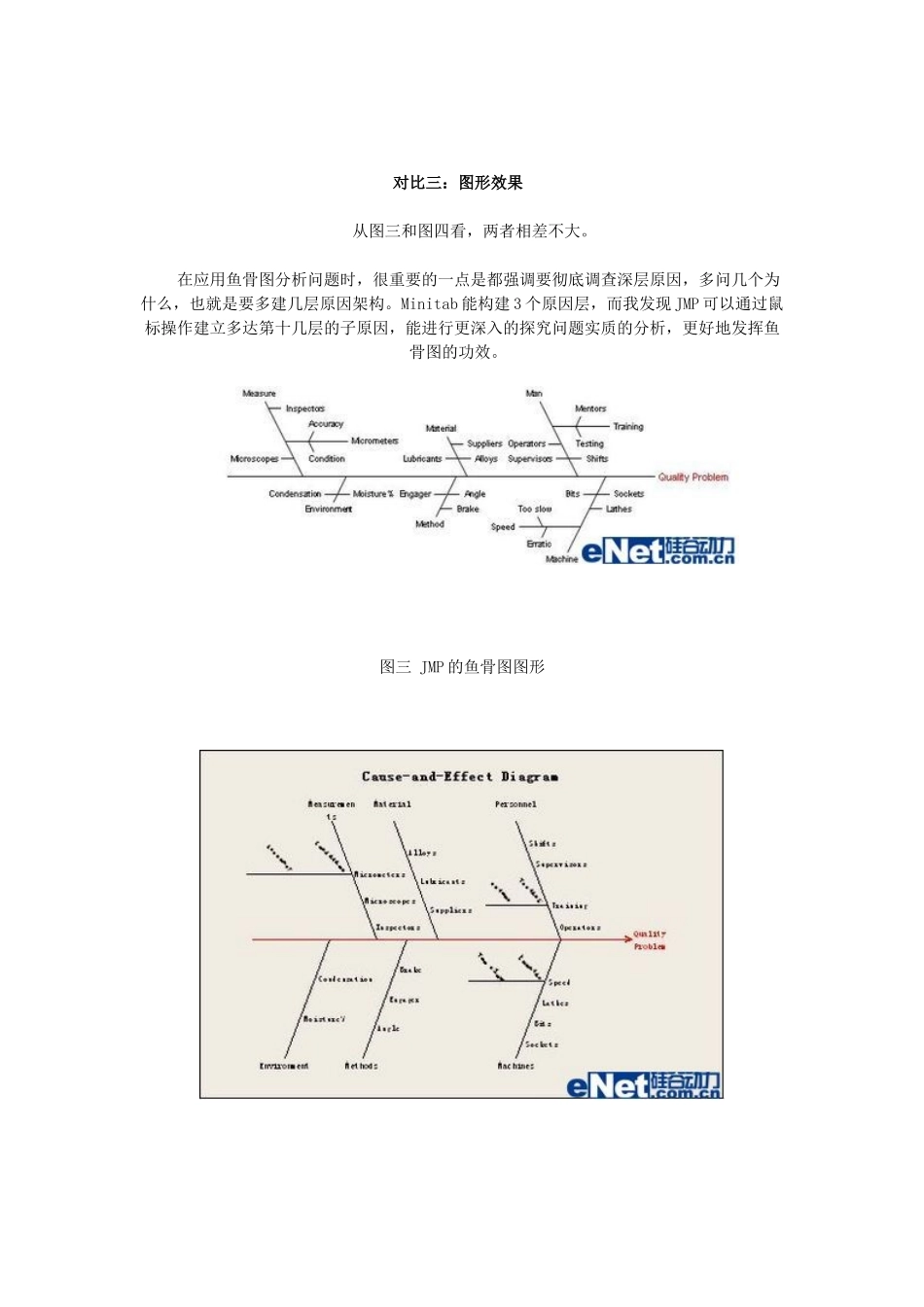

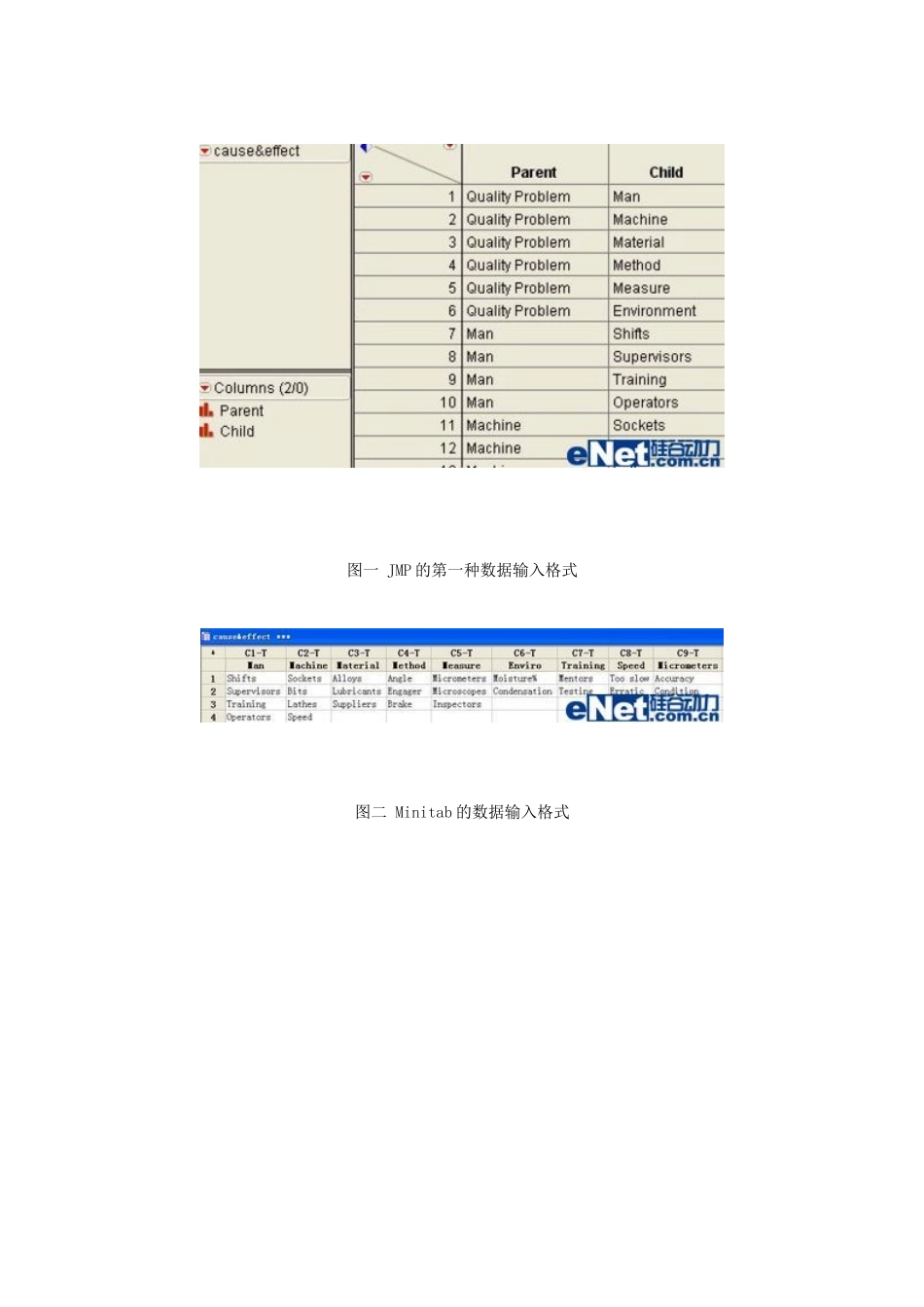

如何用JMP和Minitab来制作鱼骨图?一年前,听Intel的朋友说JMP比Minitab易用,功能又强大很多,当时我一点感觉都没有,因为我当时只会用Minitab,不会用JMP。前不久参加了一个客户的培训,用的是JMP,在网上又看到很多比较两者的材料,所以我也想跟大家分享一下我的一些体会。就以常用的鱼骨图为例吧,它是早年大名鼎鼎的QC七工具之一,现在无论是做六西格玛项目,还是开展QC小组活动,它都是必用的方法!假设我们现在从人Man、机Machine、料Material、法Method、环Environment、测量Measure六个方面分析一个质量问题QualityProblem,我们分别用JMP和Minitab来制作一个鱼骨图看看……对比一:数据格式JMP有两种数据输入模式。第一种的数据格式如图一所示。总共有2列,分别为Parent父项和Child子项。这里的父项是指effect结果,子项是指cause原因,上一级的原因很可能成为下一级的结果,按上下层次结构逐行描述清楚,一共31行,正好等于所有大小鱼骨、鱼刺的总数量。第二种输入模式不需要事先在表格里输入数据,先作图就行,待图形完成后,可以将图形中的文字内容转换为表格。Minitab只有一种数据输入模式。它的数据格式如图二所示。总共有9列,分别为Man、Machine、Material、Method、Measure、Environment、Training、Speed、Micrometers,即构成整个鱼骨架的9个鱼骨分支,每列的行数等于它所对应的effect结果所包含的cause原因的数量。JMP的第一种数据输入模式与Minitab遵循不同的逻辑思路,操作起来感觉都不错。我觉得JMP先作图,然后将图形转化成数据表的方式很实用,毕竟在做头脑风暴或问题讨论的时候,不可能有事前准备好的数据表,用这种方式可以一边讨论一边优化鱼骨图,等讨论完毕后再将图形转化成数据表,进而可以做其他深入的分析。对比二:菜单操作JMP的操作路径为:主菜单Graph>Diagram,选择列"Child"为"Y,Child"、列"Parent"为"X,Parent"后,可得到如图三所示的鱼骨图。Minitab的操作路径为:主菜单Stat>QualityTools>Cause-and-Effect,先分别选择列"Man、Machine、Material、Method、Measure、Environment"为Branch1-6的"Cause",再分别在Man的Sub-Branch里选择列"Training"为"Cause"、Machine的Sub-Branch里选择列"Speed"为"Cause"、Measure的Sub-Branch里选择列"Micrometers"为"Cause",可得到如图三所示的鱼骨图。在这个方面,两个软件异曲同工,JMP操作便捷一些。图一JMP的第一种数据输入格式图二Minitab的数据输入格式对比三:图形效果从图三和图四看,两者相差不大。在应用鱼骨图分析问题时,很重要的一点是都强调要彻底调查深层原因,多问几个为什么,也就是要多建几层原因架构。Minitab能构建3个原因层,而我发现JMP可以通过鼠标操作建立多达第十几层的子原因,能进行更深入的探究问题实质的分析,更好地发挥鱼骨图的功效。图三JMP的鱼骨图图形图四Minitab的鱼骨图图形对比四:拓展功能在拓展功能方面,我发现JMP比Minitab丰富很多。JMP可以根据不同的需要将相同的内容转化成逻辑性更强的树形图(如图五所示)或者结构紧凑的嵌套图(如图六所示)灵活了不少!图五JMP输出的统计图形图六JMP输出的统计图形就鱼骨图而言,Minitab和JMP都可以做简单的概念导入式分析。而在此基础上,JMP还可以帮助进行更深层次的原因分析,更符合问题讨论和总结的思路,而且实现和表现方式也可以根据需要灵活选用,更有利于提高工作效率如何用JMP进行可靠性(Reliability)分析http://www.enet.com.cn/esoftware/2010年06月04日14:22来源:eNet硅谷动力字号:小|大【文章摘要】令人不解的是,很多企业已经意识到可靠性分析的重要性,却依然在刻意地回避可靠性分析,这是为什么呢?原因很多,其中的一个主要原因是因为一般企业觉得常规的统计质量管理已经够复杂了……可靠性是一个在产品的设计、制造和使用的每个环节中都存在的问题。简单地说,所谓可靠性就是产品不易发生故障的程度。众所周知,产品在出厂检验时通常都是合格的,但是随着时间的推移,产品的功能和性能会渐渐发生变化,最终导致故障的发生。虽然这一趋势无法改变,但设计、制造出在指定时间内不出现故障的产品...
