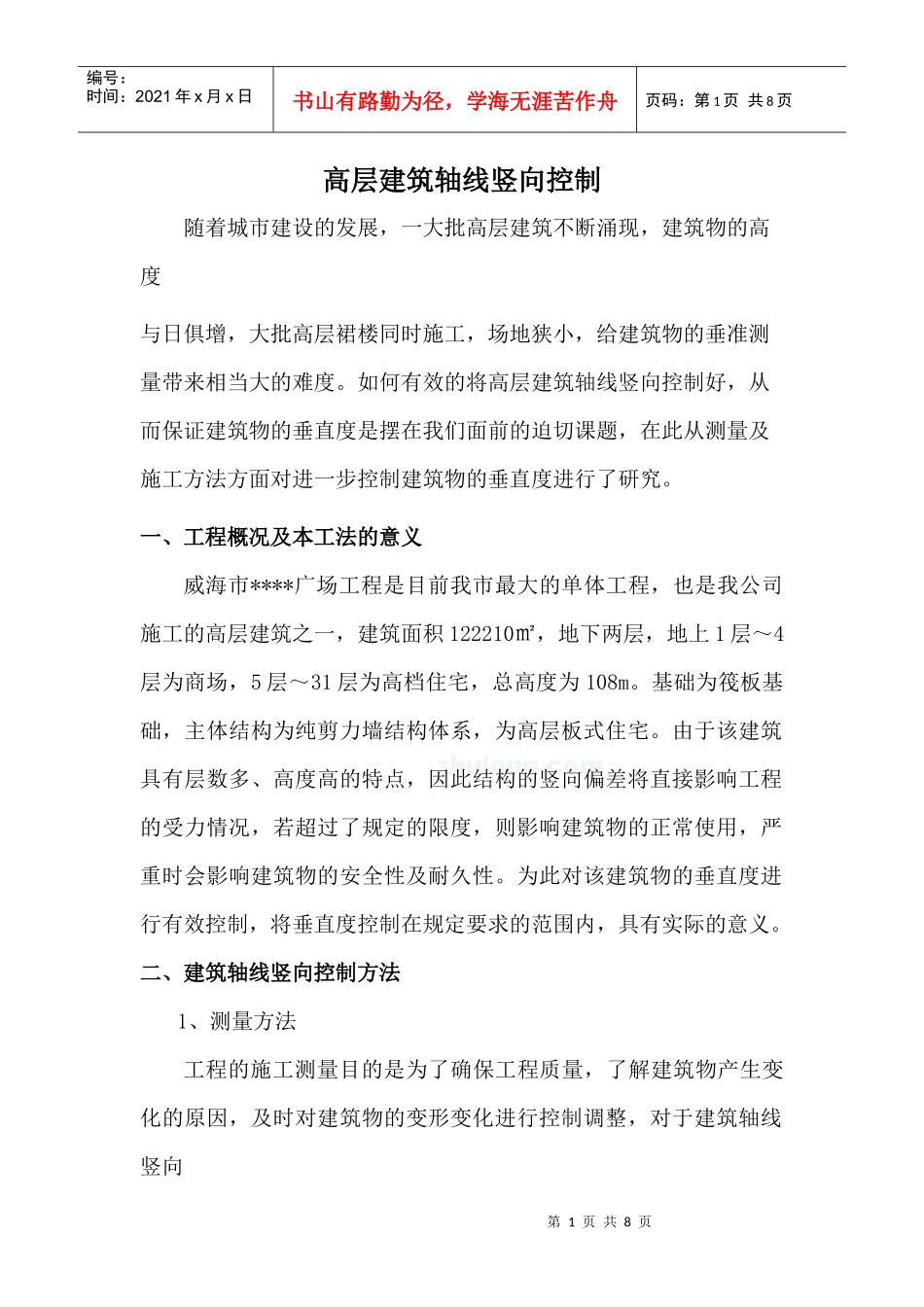

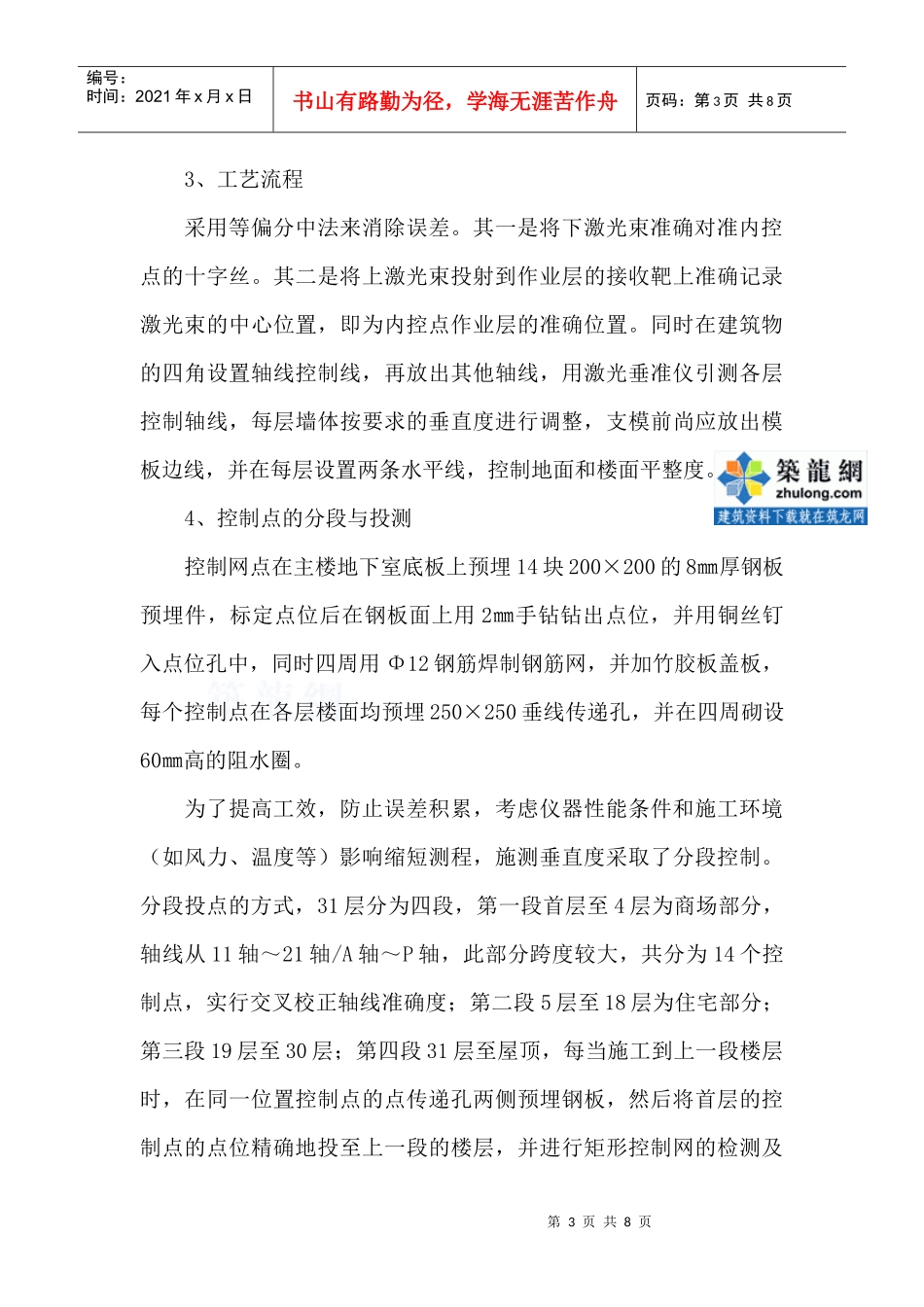

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页高层建筑轴线竖向控制随着城市建设的发展，一大批高层建筑不断涌现，建筑物的高度与日俱增，大批高层裙楼同时施工，场地狭小，给建筑物的垂准测量带来相当大的难度。如何有效的将高层建筑轴线竖向控制好，从而保证建筑物的垂直度是摆在我们面前的迫切课题，在此从测量及施工方法方面对进一步控制建筑物的垂直度进行了研究。一、工程概况及本工法的意义威海市****广场工程是目前我市最大的单体工程，也是我公司施工的高层建筑之一，建筑面积122210㎡，地下两层，地上1层～4层为商场，5层～31层为高档住宅，总高度为108m。基础为筏板基础，主体结构为纯剪力墙结构体系，为高层板式住宅。由于该建筑具有层数多、高度高的特点，因此结构的竖向偏差将直接影响工程的受力情况，若超过了规定的限度，则影响建筑物的正常使用，严重时会影响建筑物的安全性及耐久性。为此对该建筑物的垂直度进行有效控制，将垂直度控制在规定要求的范围内，具有实际的意义。二、建筑轴线竖向控制方法1、测量方法工程的施工测量目的是为了确保工程质量，了解建筑物产生变化的原因，及时对建筑物的变形变化进行控制调整，对于建筑轴线竖向第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页控制若采用传统的垂准测量方法，用经纬仪垂直投影来传递坐标的方法受环境制约严重，而用线锤等简单的操作方法用作高层建筑受风力影响大，精度达不到验标要求。因此我们在施工****广场工程中采用的是激光垂准仪内控法进行施工，在工程中施工测量紧密配合施工，并起到指导施工的作用。2、使用范围激光垂准仪内控法是一种激光垂准仪进行铅锤定位测量的方法，且适用于高层建筑的内控点铅锤定位测量（激光传递的有效距离为50m），该仪器可以上下两个方向发射铅锤激光束，用它作为铅锤基准线，精度比较高。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3、工艺流程采用等偏分中法来消除误差。其一是将下激光束准确对准内控点的十字丝。其二是将上激光束投射到作业层的接收靶上准确记录激光束的中心位置，即为内控点作业层的准确位置。同时在建筑物的四角设置轴线控制线，再放出其他轴线，用激光垂准仪引测各层控制轴线，每层墙体按要求的垂直度进行调整，支模前尚应放出模板边线，并在每层设置两条水平线，控制地面和楼面平整度。4、控制点的分段与投测控制网点在主楼地下室底板上预埋14块200×200的8㎜厚钢板预埋件，标定点位后在钢板面上用2㎜手钻钻出点位，并用铜丝钉入点位孔中，同时四周用Φ12钢筋焊制钢筋网，并加竹胶板盖板，每个控制点在各层楼面均预埋250×250垂线传递孔，并在四周砌设60㎜高的阻水圈。为了提高工效，防止误差积累，考虑仪器性能条件和施工环境（如风力、温度等）影响缩短测程，施测垂直度采取了分段控制。分段投点的方式，31层分为四段，第一段首层至4层为商场部分，轴线从11轴～21轴/A轴～P轴，此部分跨度较大，共分为14个控制点，实行交叉校正轴线准确度；第二段5层至18层为住宅部分；第三段19层至30层；第四段31层至屋顶，每当施工到上一段楼层时，在同一位置控制点的点传递孔两侧预埋钢板，然后将首层的控制点的点位精确地投至上一段的楼层，并进行矩形控制网的检测及第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页校正，确定后该点位作为上一段各层的引测点。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页三、控制结构垂直度的主要措施在建筑结构施工中，模板安装为主导工序。只有准确地将高层建筑轴线竖向投递工作控制好，才能有效地保证模板安装工序的准确无误，以点带动全面，控制好结构的垂直度。为了使墙体模板轴线的位移、接槎垂直度控制在施工规范允许偏差范围内，我们在施工中，采用了模板轴线“双控”法，来确保墙体模板垂直度。四、设备的配备激光垂准仪一台、J2经纬仪一台、对讲机两台及若干个激光靶...
