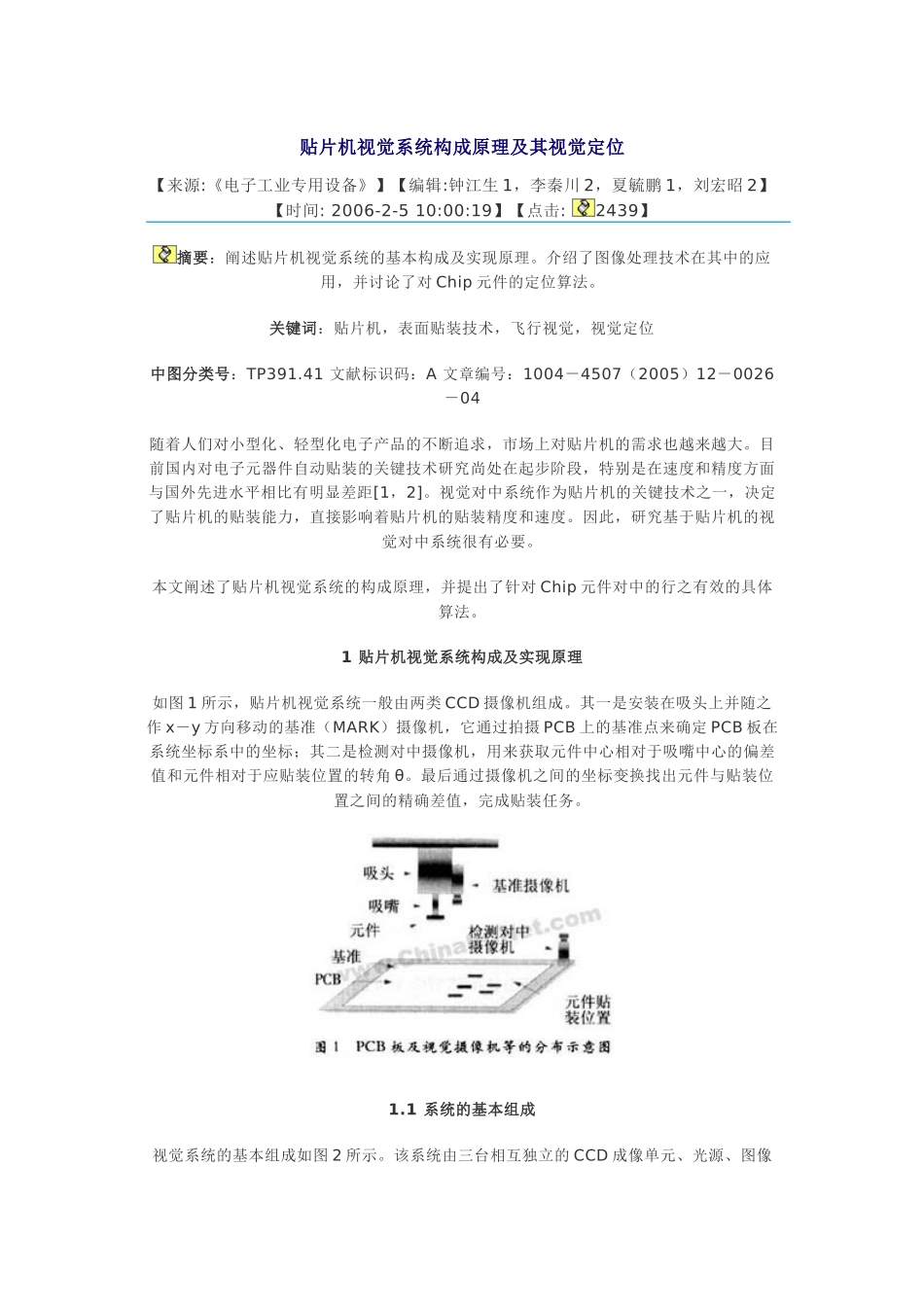

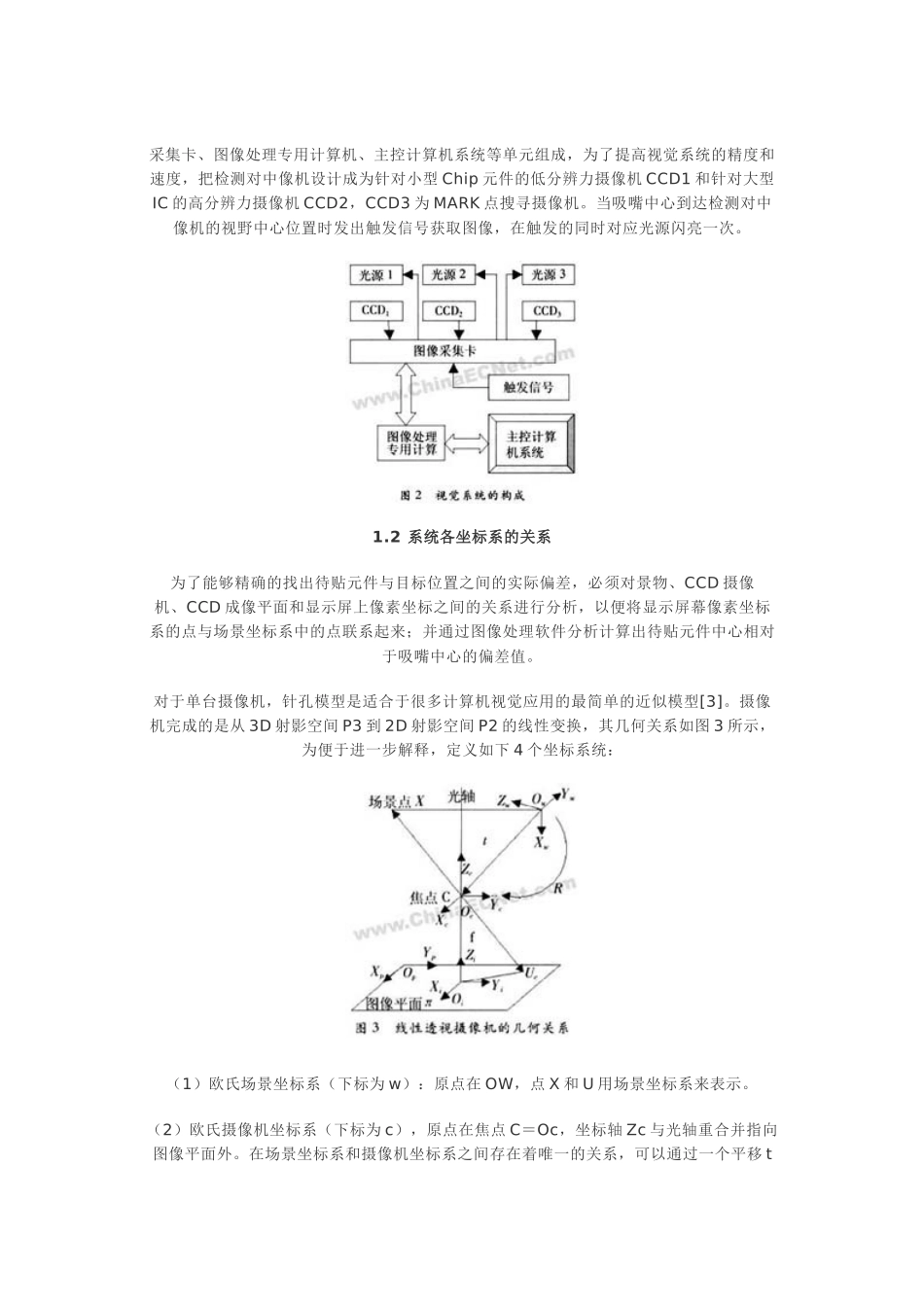

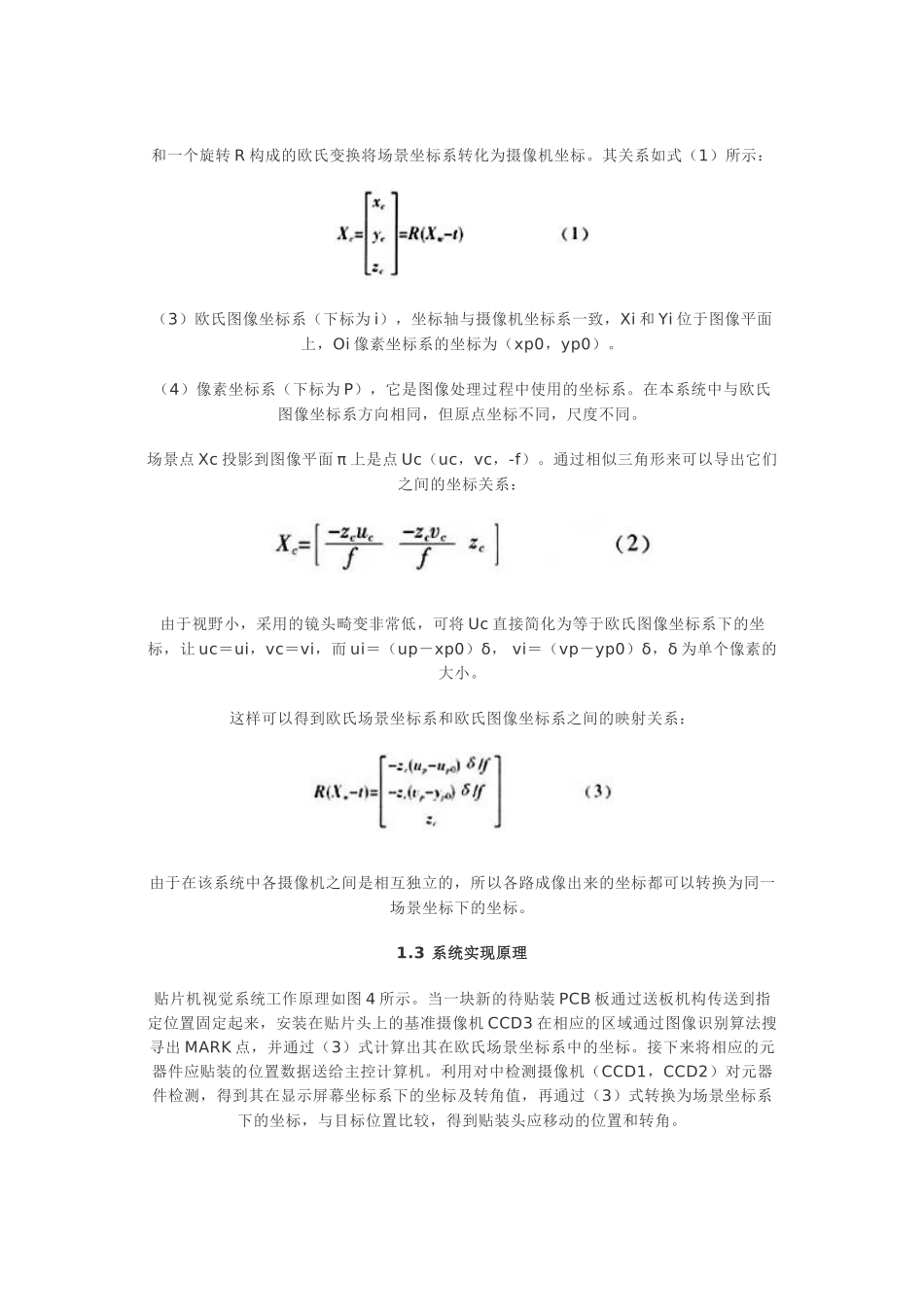

贴片机视觉系统构成原理及其视觉定位【来源:《电子工业专用设备》】【编辑:钟江生1，李秦川2，夏毓鹏1，刘宏昭2】【时间:2006-2-510:00:19】【点击:2439】摘要：阐述贴片机视觉系统的基本构成及实现原理。介绍了图像处理技术在其中的应用，并讨论了对Chip元件的定位算法。关键词：贴片机，表面贴装技术，飞行视觉，视觉定位中图分类号：TP391.41文献标识码：A文章编号：1004－4507（2005）12－0026－04随着人们对小型化、轻型化电子产品的不断追求，市场上对贴片机的需求也越来越大。目前国内对电子元器件自动贴装的关键技术研究尚处在起步阶段，特别是在速度和精度方面与国外先进水平相比有明显差距[1，2]。视觉对中系统作为贴片机的关键技术之一，决定了贴片机的贴装能力，直接影响着贴片机的贴装精度和速度。因此，研究基于贴片机的视觉对中系统很有必要。本文阐述了贴片机视觉系统的构成原理，并提出了针对Chip元件对中的行之有效的具体算法。1贴片机视觉系统构成及实现原理如图1所示，贴片机视觉系统一般由两类CCD摄像机组成。其一是安装在吸头上并随之作x－y方向移动的基准（MARK）摄像机，它通过拍摄PCB上的基准点来确定PCB板在系统坐标系中的坐标；其二是检测对中摄像机，用来获取元件中心相对于吸嘴中心的偏差值和元件相对于应贴装位置的转角θ。最后通过摄像机之间的坐标变换找出元件与贴装位置之间的精确差值，完成贴装任务。1.1系统的基本组成视觉系统的基本组成如图2所示。该系统由三台相互独立的CCD成像单元、光源、图像采集卡、图像处理专用计算机、主控计算机系统等单元组成，为了提高视觉系统的精度和速度，把检测对中像机设计成为针对小型Chip元件的低分辨力摄像机CCD1和针对大型IC的高分辨力摄像机CCD2，CCD3为MARK点搜寻摄像机。当吸嘴中心到达检测对中像机的视野中心位置时发出触发信号获取图像，在触发的同时对应光源闪亮一次。1.2系统各坐标系的关系为了能够精确的找出待贴元件与目标位置之间的实际偏差，必须对景物、CCD摄像机、CCD成像平面和显示屏上像素坐标之间的关系进行分析，以便将显示屏幕像素坐标系的点与场景坐标系中的点联系起来；并通过图像处理软件分析计算出待贴元件中心相对于吸嘴中心的偏差值。对于单台摄像机，针孔模型是适合于很多计算机视觉应用的最简单的近似模型[3]。摄像机完成的是从3D射影空间P3到2D射影空间P2的线性变换，其几何关系如图3所示，为便于进一步解释，定义如下4个坐标系统：（1）欧氏场景坐标系（下标为w）：原点在OW，点X和U用场景坐标系来表示。（2）欧氏摄像机坐标系（下标为c），原点在焦点C＝Oc，坐标轴Zc与光轴重合并指向图像平面外。在场景坐标系和摄像机坐标系之间存在着唯一的关系，可以通过一个平移t和一个旋转R构成的欧氏变换将场景坐标系转化为摄像机坐标。其关系如式（1）所示：（3）欧氏图像坐标系（下标为i），坐标轴与摄像机坐标系一致，Xi和Yi位于图像平面上，Oi像素坐标系的坐标为（xp0，yp0）。（4）像素坐标系（下标为P），它是图像处理过程中使用的坐标系。在本系统中与欧氏图像坐标系方向相同，但原点坐标不同，尺度不同。场景点Xc投影到图像平面π上是点Uc（uc，vc，-f）。通过相似三角形来可以导出它们之间的坐标关系：由于视野小，采用的镜头畸变非常低，可将Uc直接简化为等于欧氏图像坐标系下的坐标，让uc＝ui，vc＝vi，而ui＝（up－xp0）δ，vi＝（vp－yp0）δ，δ为单个像素的大小。这样可以得到欧氏场景坐标系和欧氏图像坐标系之间的映射关系：由于在该系统中各摄像机之间是相互独立的，所以各路成像出来的坐标都可以转换为同一场景坐标下的坐标。1.3系统实现原理贴片机视觉系统工作原理如图4所示。当一块新的待贴装PCB板通过送板机构传送到指定位置固定起来，安装在贴片头上的基准摄像机CCD3在相应的区域通过图像识别算法搜寻出MARK点，并通过（3）式计算出其在欧氏场景坐标系中的坐标。接下来将相应的元器件应贴装的位置数据送给主控计算机。利用对中检测摄像机（CCD1，CCD2）对元器件检测，得到其在显示屏幕坐标系下的坐标及转角值，再通过（3）式转换为场景坐标系下的坐标，与目标位...
