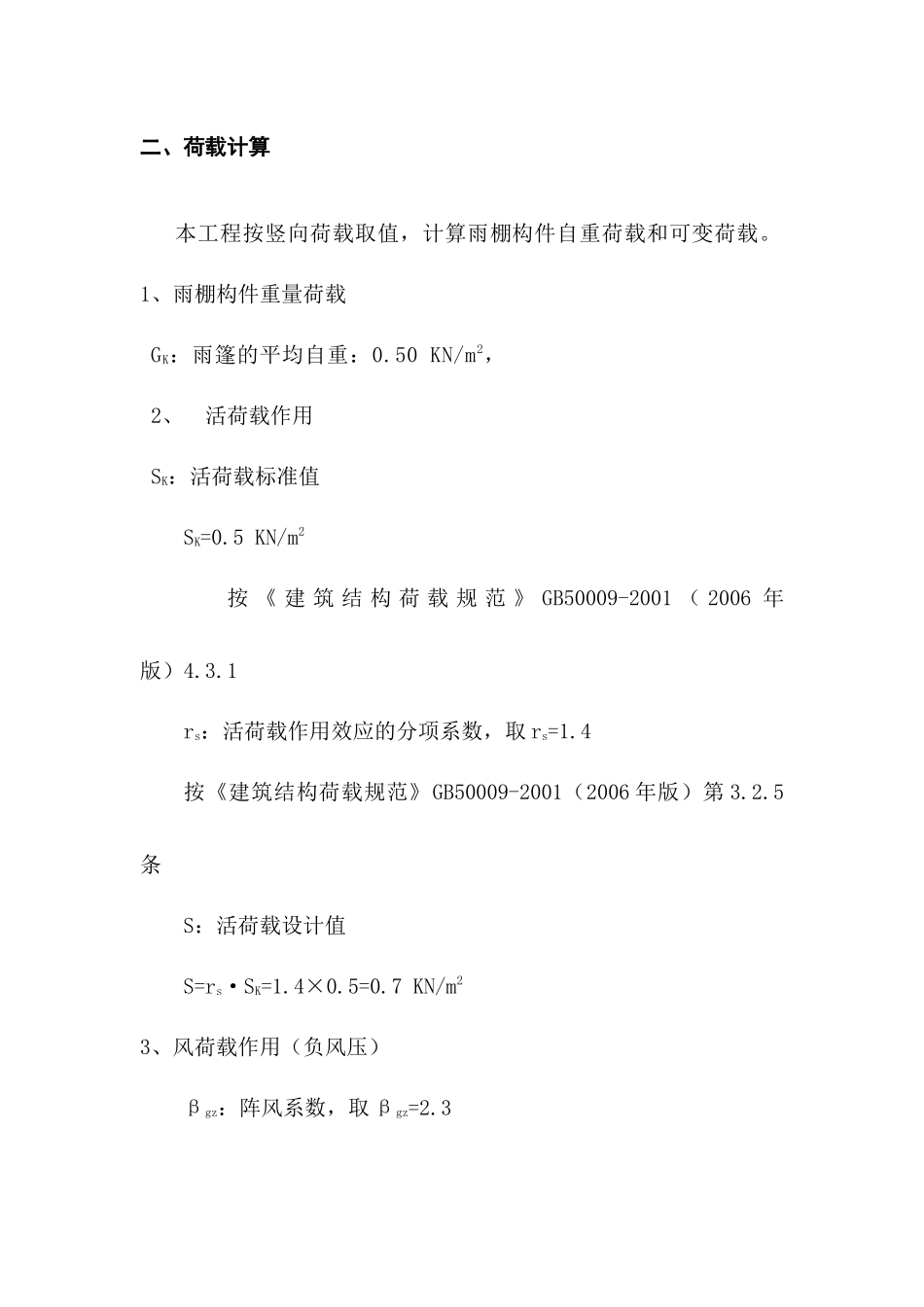

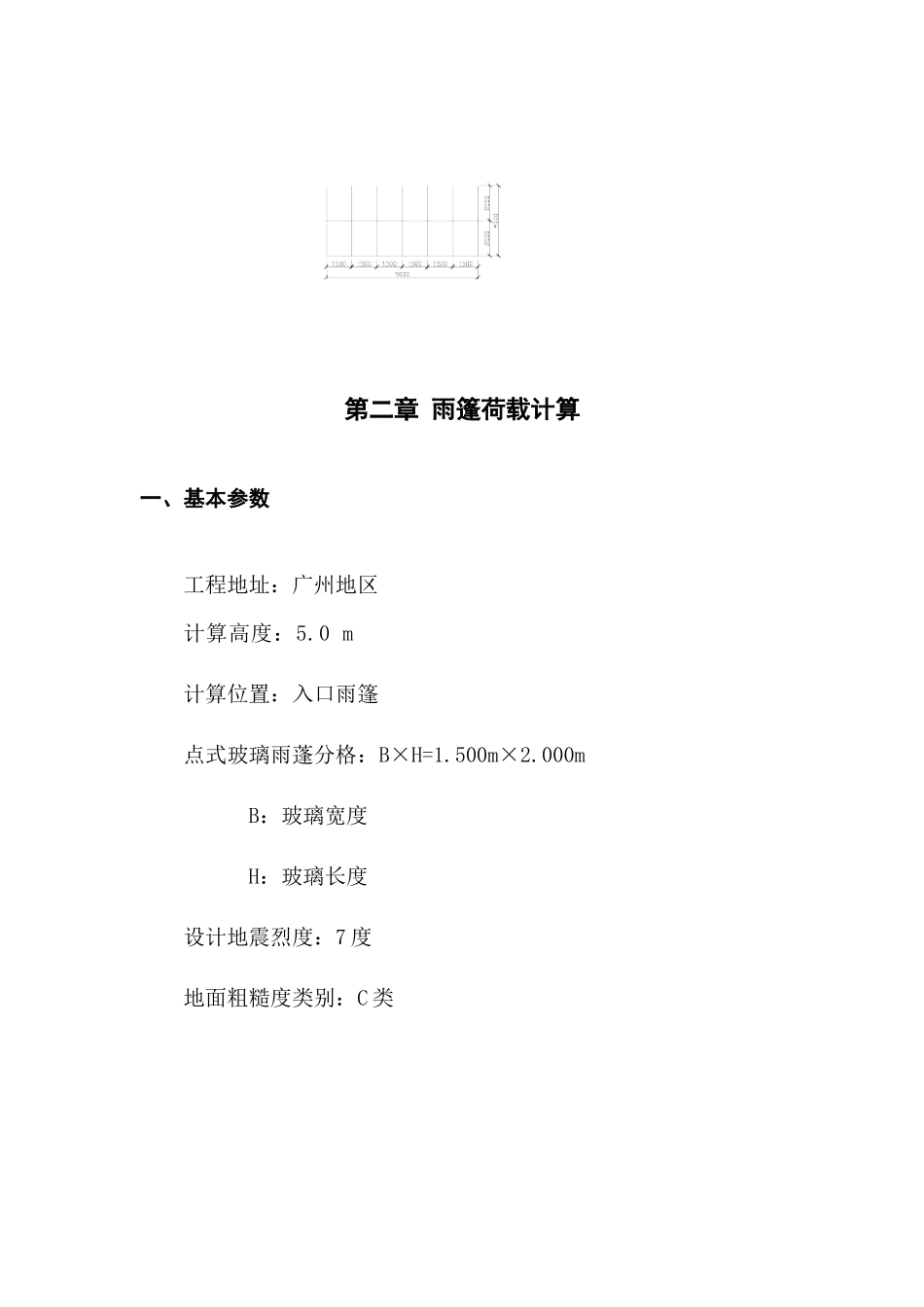

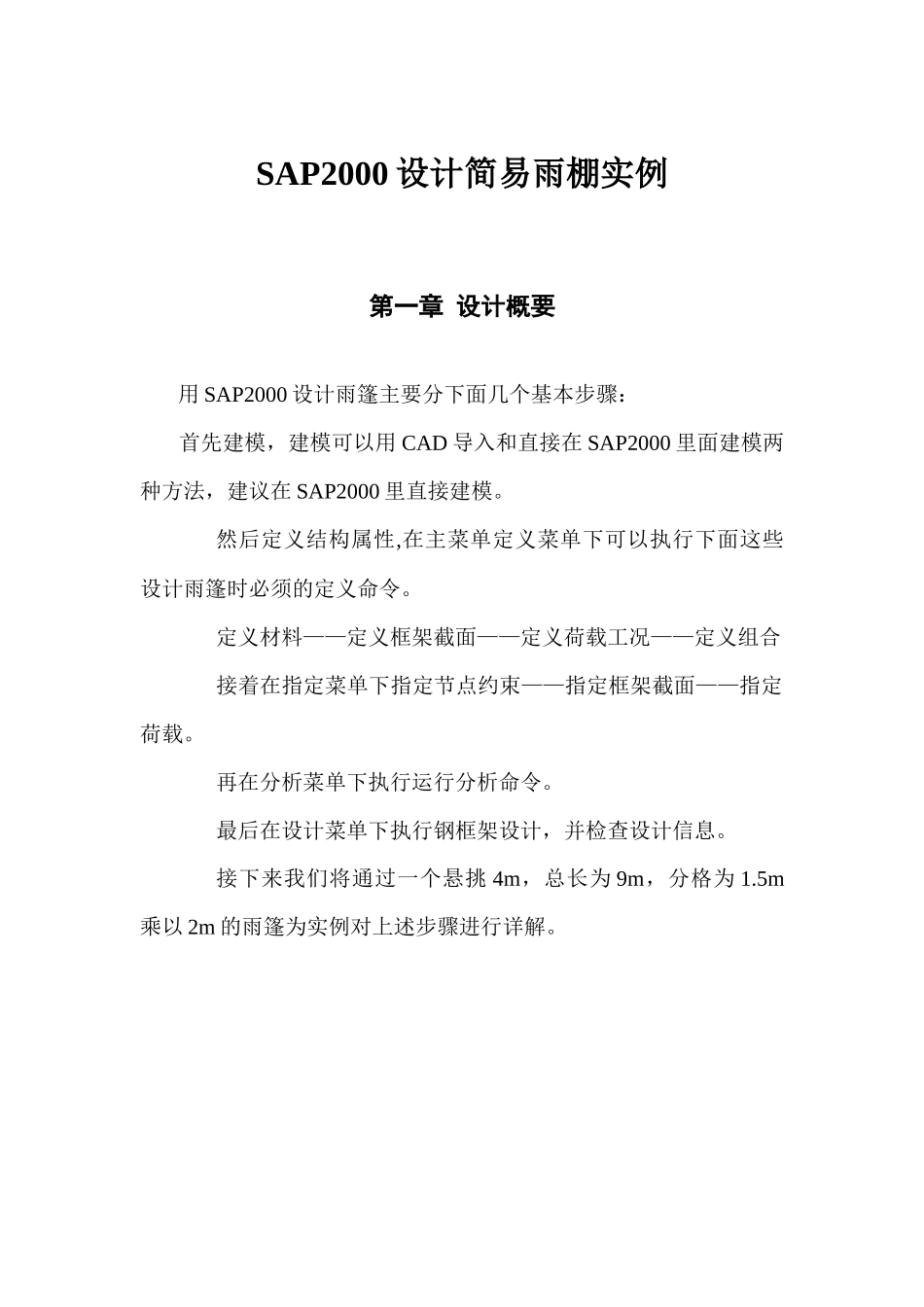

SAP2000设计简易雨棚实例第一章设计概要用SAP2000设计雨篷主要分下面几个基本步骤：首先建模，建模可以用CAD导入和直接在SAP2000里面建模两种方法，建议在SAP2000里直接建模。然后定义结构属性,在主菜单定义菜单下可以执行下面这些设计雨篷时必须的定义命令。定义材料——定义框架截面——定义荷载工况——定义组合接着在指定菜单下指定节点约束——指定框架截面——指定荷载。再在分析菜单下执行运行分析命令。最后在设计菜单下执行钢框架设计，并检查设计信息。接下来我们将通过一个悬挑4m，总长为9m，分格为1.5m乘以2m的雨篷为实例对上述步骤进行详解。第二章雨篷荷载计算一、基本参数工程地址：广州地区计算高度：5.0m计算位置：入口雨篷点式玻璃雨蓬分格：B×H=1.500m×2.000mB：玻璃宽度H：玻璃长度设计地震烈度：7度地面粗糙度类别：C类二、荷载计算本工程按竖向荷载取值，计算雨棚构件自重荷载和可变荷载。1、雨棚构件重量荷载GK：雨篷的平均自重：0.50KN/m2，2、活荷载作用SK：活荷载标准值SK=0.5KN/m2按《建筑结构荷载规范》GB50009-2001（2006年版）4.3.1rs：活荷载作用效应的分项系数，取rs=1.4按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.5条S：活荷载设计值S=rs·SK=1.4×0.5=0.7KN/m23、风荷载作用（负风压）βgz：阵风系数，取βgz=2.3按《建筑结构荷载规范》GB50009-2001（2006年版）表7.5.1μSl：风荷载体型系数，取μS=-2.0按《建筑结构荷载规范》GB50009-2001（2006年版）第7.3.3条μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值0.6KN/m2按《建筑结构荷载规范》GB50009-2001（2006年版）附表D.4（按100年一遇）。注明：基本风压值一般按50年一遇取值，具体参照招标技术文件。WK：作用在幕墙上的风荷载标准值WK=βgz·μSl·μZ·W0=2.3×（-2.0）×0.74×0.6=-2.042KN/m2（表示负风压）rW：风荷载分项系数，取rW=1.4按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.5条W：作用在幕墙上的风荷载设计值W=rW·WK=1.4×（-2.042）=-2.859KN/m24、风荷载作用（正风压）βgz：阵风系数，取βgz=2.3按《建筑结构荷载规范》GB50009-2001（2006年版）表7.5.1μSl：风荷载体型系数，取μS=0.8按《建筑结构荷载规范》GB50009-2001（2006年版）第7.3.3条μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值0.6KN/m2按《建筑结构荷载规范》GB50009-2001（2006年版）附表D.4（按100年一遇）WK：作用在幕墙上的风荷载标准值WK=βgz·μSl·μZ·W0=2.3×0.8×0.74×0.6=0.817KN/m2<1.0KN/m2取WK=1.0KN/m2rW：风荷载分项系数，取rW=1.4按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.5条W：作用在幕墙上的风荷载设计值W=rW·WK=1.4×1.0=1.4KN/m2三、荷载效应组合1、由负风荷载效应控制的组合（向上）ψW：风荷载组合系数，取ψW=1.0按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.8条qK：荷载组合标准值qK=GGK+ψW·WK=0.5+1.0×(-2.042)=-1.542KN/m2rG：重力荷载分项系数，取rG=1.0按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.5条q：荷载组合设计值q=rG·GGK+ψW·W=1.0×0.5+1.0×（-2.859）=-2.259KN/m22、由正风荷载效应控制的组合（向下）ψs：活荷载组合系数，取ψs=1.0按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.8条qK：荷载组合标准值qK=GGK+ψW·WK+ψs·SK=0.5+1.0×1.0+0.7×0.5=1.85KN/m2rG：重力荷载分项系数，取rG=1.2按《建筑结构荷载规范》GB50009-2001（2006年版）第3.2.5条q：荷载组合设计值q=rG·GGK+ψW·W+ψs·S=1.2×0.5+1.0×1.4+0.7×0.7=2.49KN/m2由以上计算知道，结构由正风荷载效应控制的组合作用下受力最为不利，所以需要计算结构在该组合的下强度和挠度。第三章、计算步骤详解：一、建模：我们主要介绍在SAP2000中直接建模。第一步：打开SAP2000（下面为了书写方便将SAP2000简写为SAP）执行help/changelanguagetochinese命令实现SAP的汉化。在右下角单位框里面修改...
