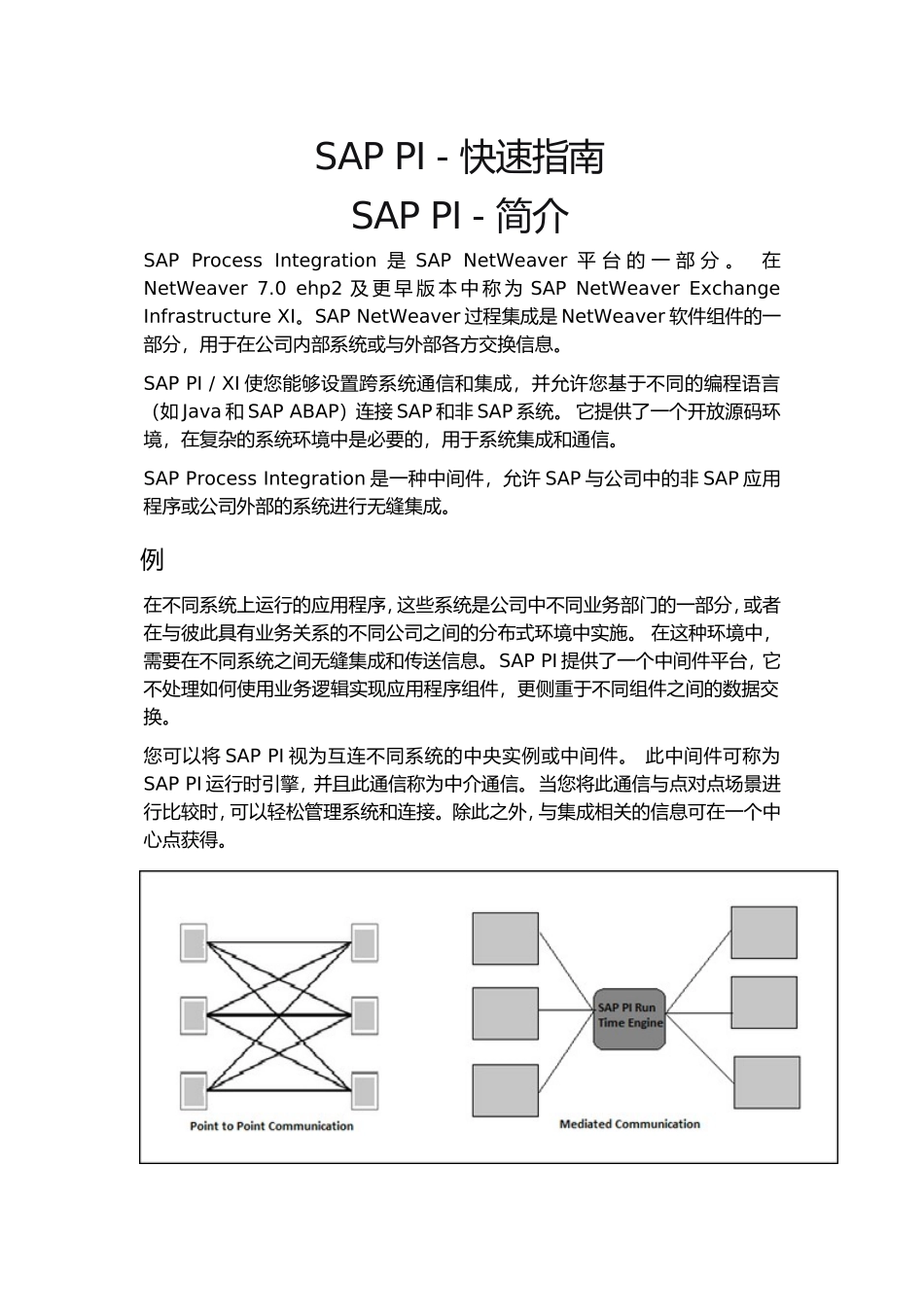

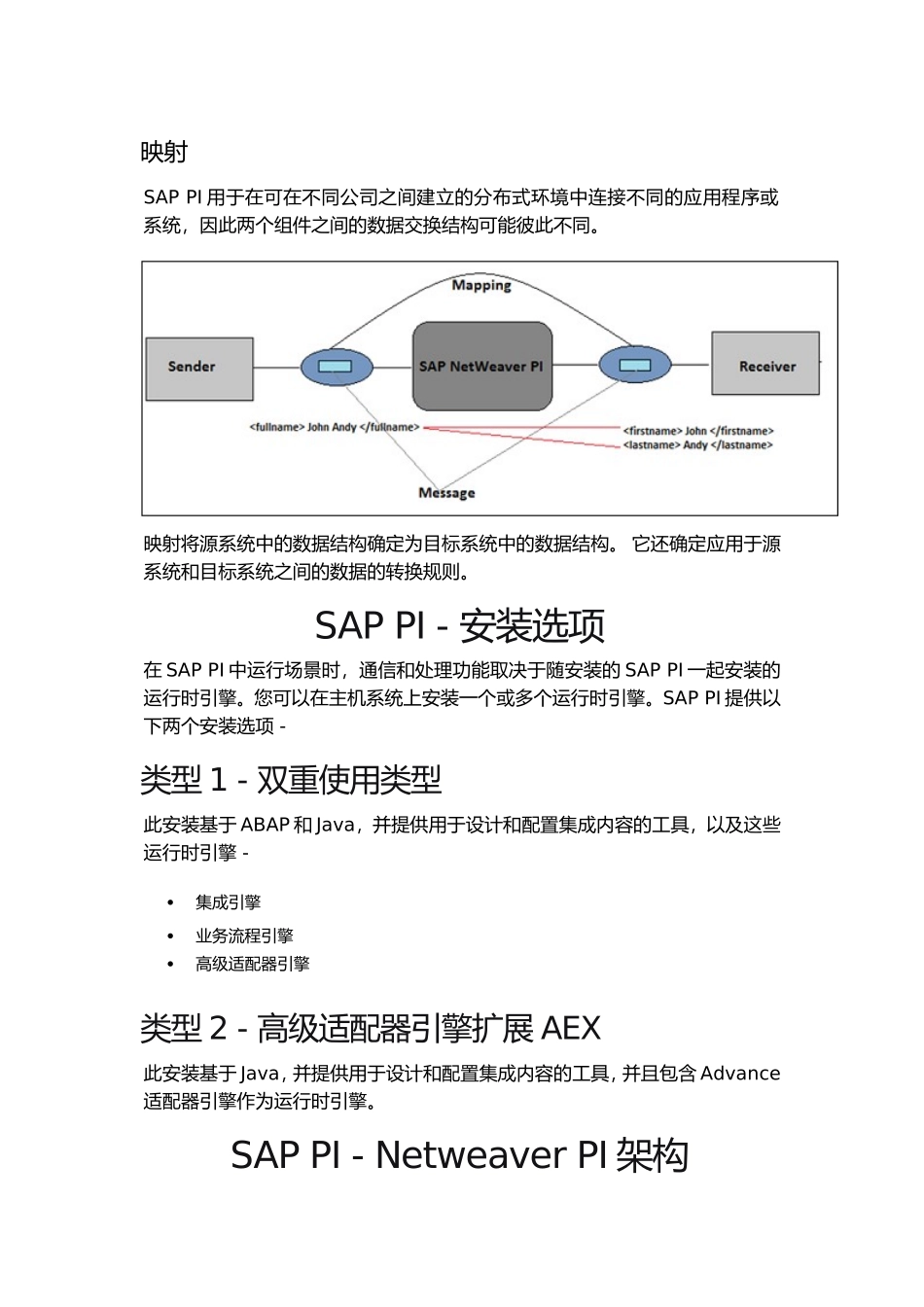

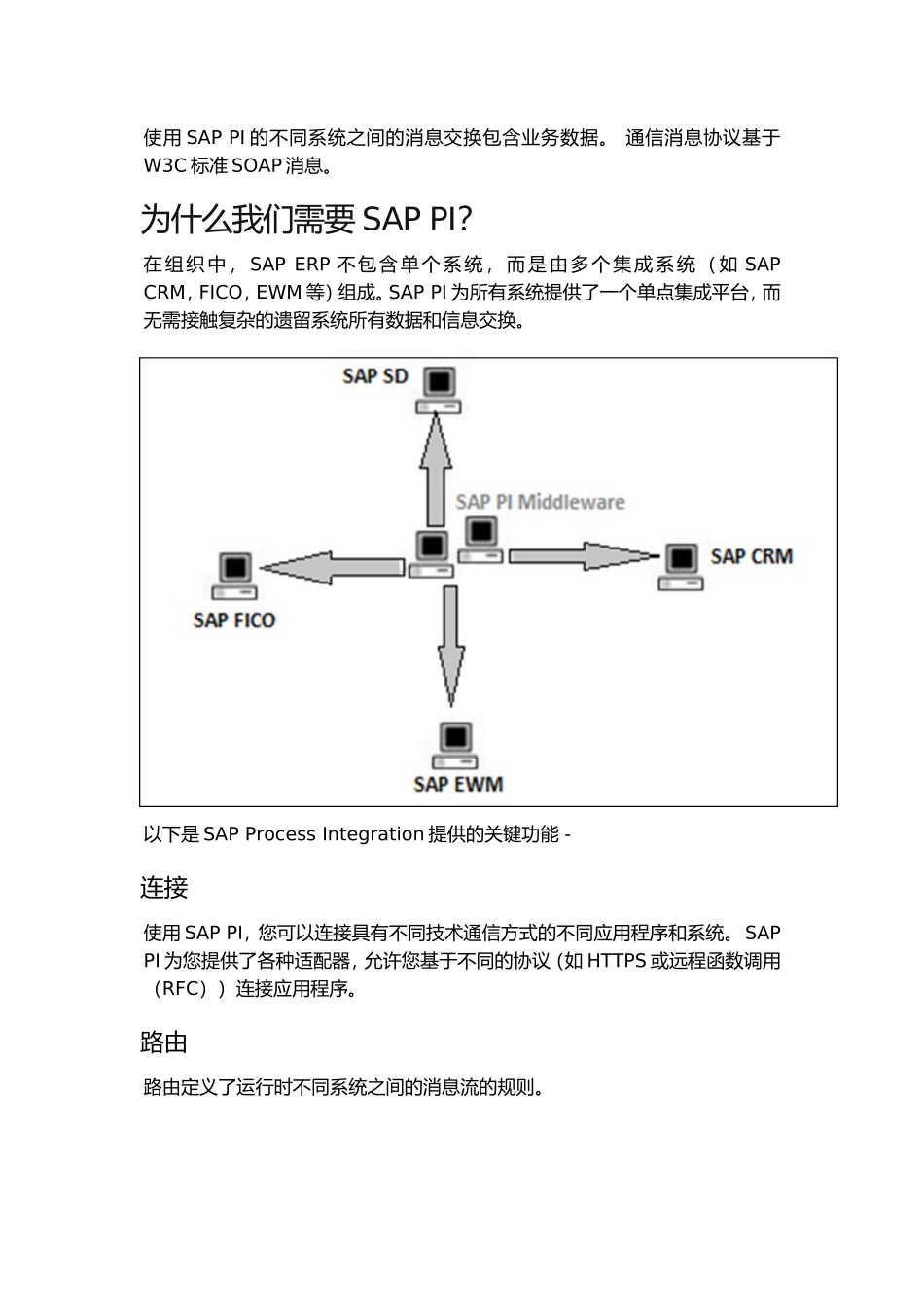

SAPPI-快速指南SAPPI-简介SAPProcessIntegration是SAPNetWeaver平台的一部分。在NetWeaver7.0ehp2及更早版本中称为SAPNetWeaverExchangeInfrastructureXI。SAPNetWeaver过程集成是NetWeaver软件组件的一部分，用于在公司内部系统或与外部各方交换信息。SAPPI/XI使您能够设置跨系统通信和集成，并允许您基于不同的编程语言（如Java和SAPABAP）连接SAP和非SAP系统。它提供了一个开放源码环境，在复杂的系统环境中是必要的，用于系统集成和通信。SAPProcessIntegration是一种中间件，允许SAP与公司中的非SAP应用程序或公司外部的系统进行无缝集成。例在不同系统上运行的应用程序，这些系统是公司中不同业务部门的一部分，或者在与彼此具有业务关系的不同公司之间的分布式环境中实施。在这种环境中，需要在不同系统之间无缝集成和传送信息。SAPPI提供了一个中间件平台，它不处理如何使用业务逻辑实现应用程序组件，更侧重于不同组件之间的数据交换。您可以将SAPPI视为互连不同系统的中央实例或中间件。此中间件可称为SAPPI运行时引擎，并且此通信称为中介通信。当您将此通信与点对点场景进行比较时，可以轻松管理系统和连接。除此之外，与集成相关的信息可在一个中心点获得。使用SAPPI的不同系统之间的消息交换包含业务数据。通信消息协议基于W3C标准SOAP消息。为什么我们需要SAPPI？在组织中，SAPERP不包含单个系统，而是由多个集成系统（如SAPCRM，FICO，EWM等）组成。SAPPI为所有系统提供了一个单点集成平台，而无需接触复杂的遗留系统所有数据和信息交换。以下是SAPProcessIntegration提供的关键功能-连接使用SAPPI，您可以连接具有不同技术通信方式的不同应用程序和系统。SAPPI为您提供了各种适配器，允许您基于不同的协议（如HTTPS或远程函数调用（RFC））连接应用程序。路由路由定义了运行时不同系统之间的消息流的规则。映射SAPPI用于在可在不同公司之间建立的分布式环境中连接不同的应用程序或系统，因此两个组件之间的数据交换结构可能彼此不同。映射将源系统中的数据结构确定为目标系统中的数据结构。它还确定应用于源系统和目标系统之间的数据的转换规则。SAPPI-安装选项在SAPPI中运行场景时，通信和处理功能取决于随安装的SAPPI一起安装的运行时引擎。您可以在主机系统上安装一个或多个运行时引擎。SAPPI提供以下两个安装选项-类型1-双重使用类型此安装基于ABAP和Java，并提供用于设计和配置集成内容的工具，以及这些运行时引擎-集成引擎业务流程引擎高级适配器引擎类型2-高级适配器引擎扩展AEX此安装基于Java，并提供用于设计和配置集成内容的工具，并且包含Advance适配器引擎作为运行时引擎。SAPPI-NetweaverPI架构SAPPI架构由在设计时，配置时和运行时使用的多个组件组成。在SAPPI中，发送方系统称为源，接收方称为目标系统，体系结构称为Hub和Spoke结构Spoke用于连接外部系统，Hub用于交换消息。SAPPI系统分为以下组件-集成服务器集成构建器系统架构目录SLD配置和监控运行时工作台这是一个用于提供PI组件和消息的中央监视的工具。集成服务器这是SAPPI系统的关键组件之一，用于处理消息。它包括以下三个引擎-业务流程引擎集成引擎中央高级适配器引擎AAE业务流程引擎此引擎用于消息关联，并处理ccBPM中的消息处理。集成引擎此引擎用于路由和映射，并提供集中式集成服务器服务。如果源结构不同于目标结构，则集成引擎调用映射运行时，如下图所示，其中源结构被转换为目标结构。映射运行时基于SAPPI平台主题下提到的Java堆栈。消息可以是以下两种类型-同步消息被定义为消息包含请求-响应部分异步消息被定义为消息仅包含请求或响应部分在SAPPI中，消息由接口表示。接口包含XML格式和方向的消息结构。中央高级适配器引擎（AAE）由于IntegrationEngine使用XML和SOAP协议处理消息，因此如果业务系统不包含特定格式的数据，则适配器用于转换IntegrationEngine所需的消息特定协议和消息格式。在SAPPI架构中，您可以将AdapterEngine视为Spoke并将IntegrationEngine视为HUB以连接到外部系统。在SAPPI旧版本双栈系统中，大多数适配器是Java堆栈的一部分，...
