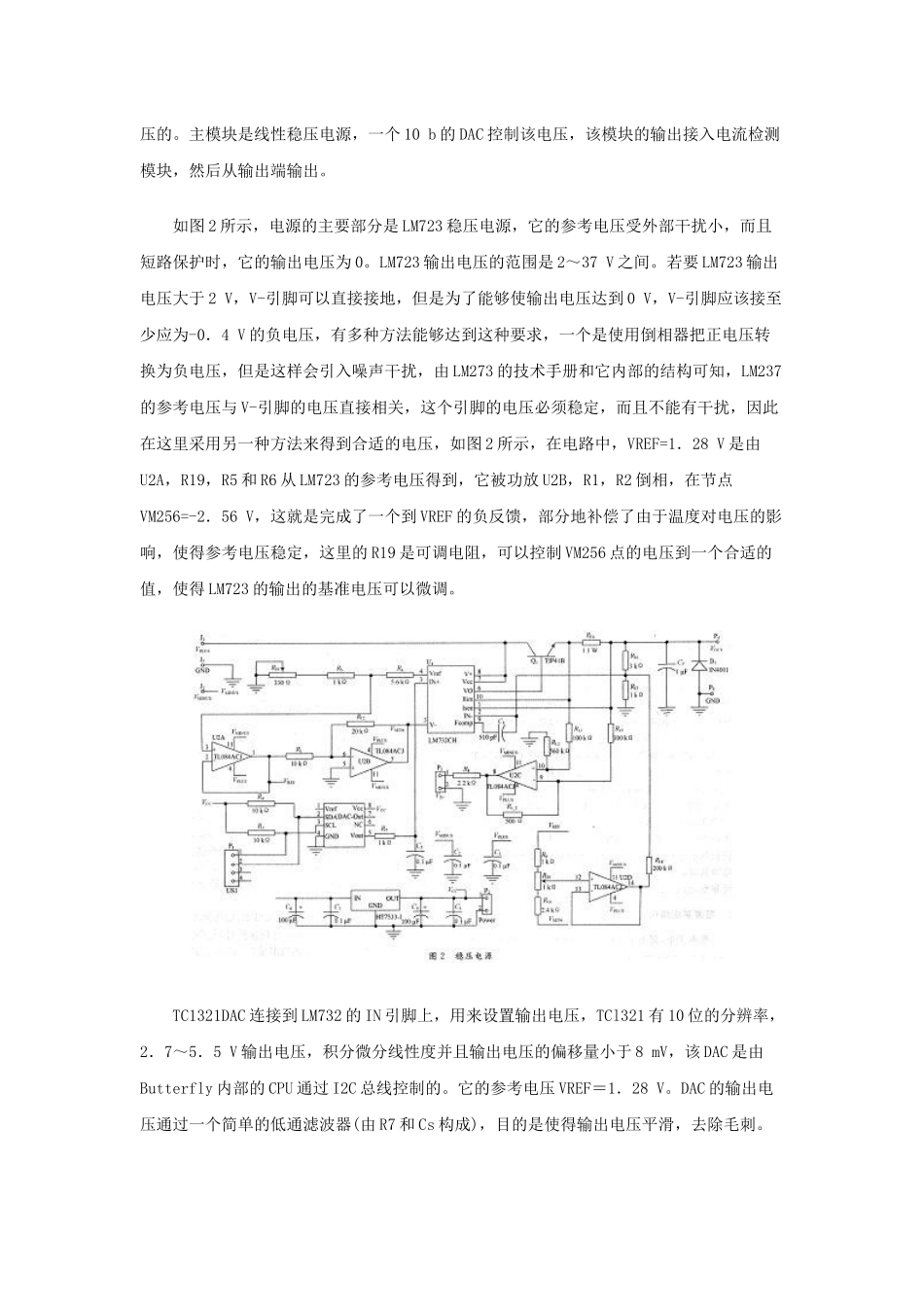

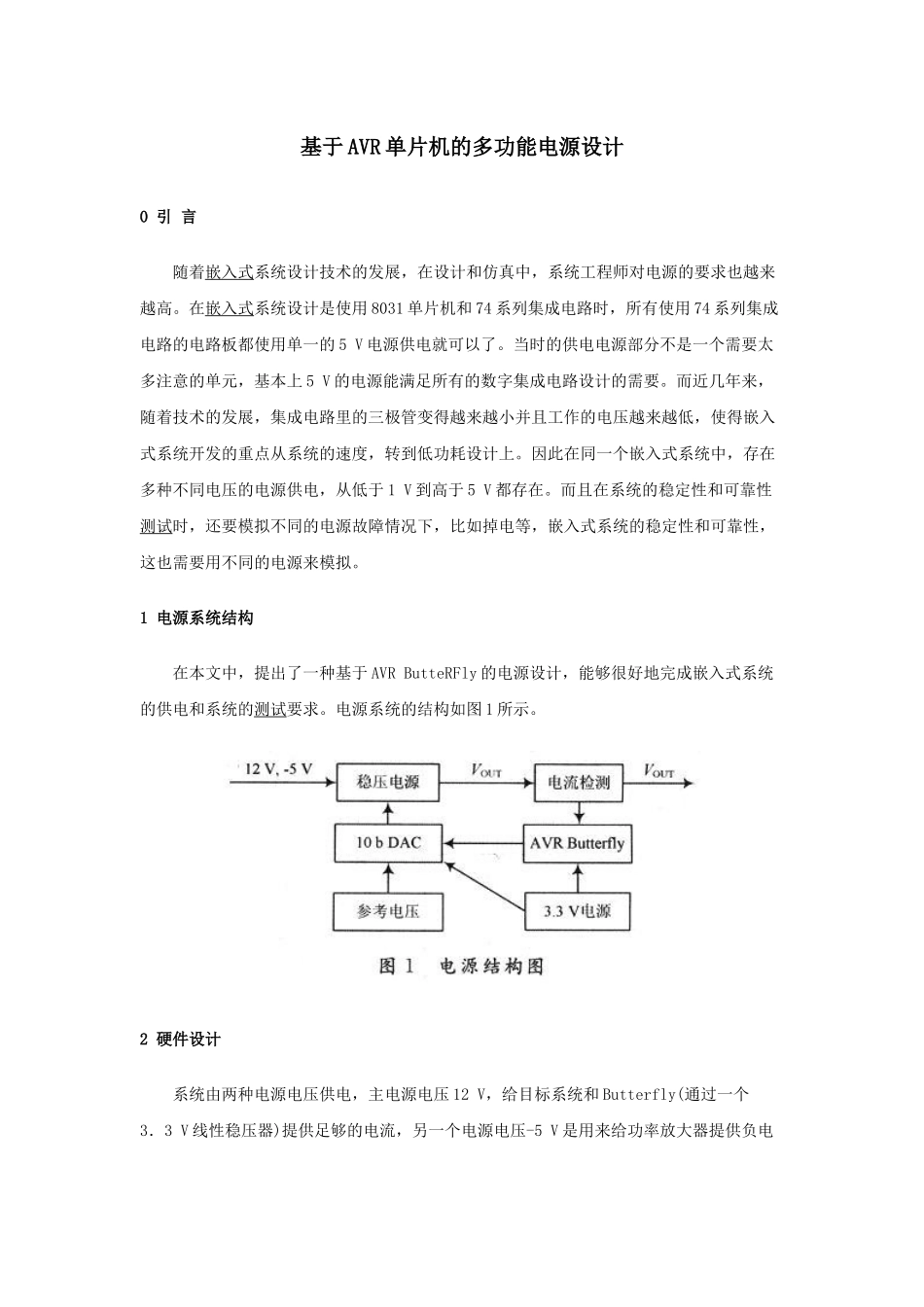

基于AVR单片机的多功能电源设计0引言随着嵌入式系统设计技术的发展，在设计和仿真中，系统工程师对电源的要求也越来越高。在嵌入式系统设计是使用8031单片机和74系列集成电路时，所有使用74系列集成电路的电路板都使用单一的5V电源供电就可以了。当时的供电电源部分不是一个需要太多注意的单元，基本上5V的电源能满足所有的数字集成电路设计的需要。而近几年来，随着技术的发展，集成电路里的三极管变得越来越小并且工作的电压越来越低，使得嵌入式系统开发的重点从系统的速度，转到低功耗设计上。因此在同一个嵌入式系统中，存在多种不同电压的电源供电，从低于1V到高于5V都存在。而且在系统的稳定性和可靠性测试时，还要模拟不同的电源故障情况下，比如掉电等，嵌入式系统的稳定性和可靠性，这也需要用不同的电源来模拟。1电源系统结构在本文中，提出了一种基于AVRButteRFly的电源设计，能够很好地完成嵌入式系统的供电和系统的测试要求。电源系统的结构如图1所示。2硬件设计系统由两种电源电压供电，主电源电压12V，给目标系统和Butterfly(通过一个3．3V线性稳压器)提供足够的电流，另一个电源电压-5V是用来给功率放大器提供负电压的。主模块是线性稳压电源，一个10b的DAC控制该电压，该模块的输出接入电流检测模块，然后从输出端输出。如图2所示，电源的主要部分是LM723稳压电源，它的参考电压受外部干扰小，而且短路保护时，它的输出电压为0。LM723输出电压的范围是2～37V之间。若要LM723输出电压大于2V，V-引脚可以直接接地，但是为了能够使输出电压达到0V，V-引脚应该接至少应为-0．4V的负电压，有多种方法能够达到这种要求，一个是使用倒相器把正电压转换为负电压，但是这样会引入噪声干扰，由LM273的技术手册和它内部的结构可知，LM237的参考电压与V-引脚的电压直接相关，这个引脚的电压必须稳定，而且不能有干扰，因此在这里采用另一种方法来得到合适的电压，如图2所示，在电路中，VREF=1．28V是由U2A，R19，R5和R6从LM723的参考电压得到，它被功放U2B，R1，R2倒相，在节点VM256=-2．56V，这就是完成了一个到VREF的负反馈，部分地补偿了由于温度对电压的影响，使得参考电压稳定，这里的R19是可调电阻，可以控制VM256点的电压到一个合适的值，使得LM723的输出的基准电压可以微调。TC1321DAC连接到LM732的IN引脚上，用来设置输出电压，TCl321有10位的分辨率，2．7～5．5V输出电压，积分微分线性度并且输出电压的偏移量小于8mV，该DAC是由Butterfly内部的CPU通过I2C总线控制的。它的参考电压VREF＝1．28V。DAC的输出电压通过一个简单的低通滤波器(由R7和Cs构成)，目的是使得输出电压平滑，去除毛刺。由于许多电子设备不能在反相电压下工作，于是在该电源设计中有电压偏置纠正电路，如图3所示，由R20，R9，R10，R18和U2D构成电压反馈电路，在电源刚刚启动时(这时的DAC的输出是0)，这部分电路能够消除负电压输出。这里是用电路来完成，没有使用在软件中加一个常数给DAC的方法，这是因为偏移量可能是正值，在软件中DAC的常数就应该是一个负值来纠正，而这种方法不起作用，因为DAC只在无符号数下工作。二极管D1给供电电路提供了保护使得输出电压不会低于－0．7V。在电源的输出端，有一个1μF的电容，是用来防止电路的自激振荡，这个电容值不能太大，如果太大电源的输出响应会变慢，CPU控制电源的速度降低了。三极管Q1用来放大LM723的电流输出，Q1耗散的多余功率P＝(VIN－VOUT)×IOUT。电阻R14设置了LM723的电流门限，当R14上的电压达到0．65V时，输出电压由微分放大器U2C钳制，此时R14上的电压被微分放大器放大，电压与输出电流的比是1V／1A。电压放大到5．6V／A以适应Butter-fly的VIN测量电路的测量要求。电源的控制部分是Butterfly，结构如图3所示，它有良好的用户界面，有五通道的控制杆和六字符的LCD许多外围设备连接着微控制器，比如扬声器、数据闪存、一个NTC电热调节器、一个光敏传感器和一个RS232通信端。所有的外围接口都能用来扩展系统的功能。现在，在这个电源设计中使用到LCD、控制杆、JTAG、ADC、USI(用I2C驱动DAC)和一电流保护指示LED。DAC(U3)和Butterfly模块使...
